№134 от 26.01.2018
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 30976
О внесении изменений в описание типа на преобразователи давления измерительные 3051
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ26 января 2018 г.
№ 134
Москва
О внесении изменений в описание типа на преобразователи давления измерительные 3051
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением АО «ПГ «Метран» от 11 октября 2017 г. № 393/ЦБУ-СС приказываю:
-
1. Внести изменения в описание типа на преобразователи давления измерительные 3051, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 14061-15.
-
2. Управлению метрологии (Е.Р. Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) оформить новое описание типа средства измерений.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С.Голубев
--
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: OOE1036ECDC011E78QDAE0071B1B53CD41 Кому выдан: Голубев Сергей Сергеевич
Действителен: с 20.11.2017 до 20.11.2018
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «26» января 2018 г. №134ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи давления измерительные 3051 Назначение средства измеренийПреобразователи давления измерительные 3051 (далее - преобразователи) предназначены для измерений абсолютного давления, избыточного давления, разности давлений, гидростатического давления (уровня) жидкости, газа и пара и обеспечивают непрерывное преобразование измеряемого параметра в аналоговый и (или) цифровой выходные сигналы.
Описание средства измеренийОсновным элементом измерительного механизма преобразователей является измерительная емкостная ячейка или тензорезистивный модуль. Под воздействием давления измерительный механизм преобразователей формирует цифровой код, пропорциональный приложенному давлению. Микропроцессор преобразователя корректирует цифровой код в зависимости от индивидуальных особенностей измерительного механизма, а также в зависимости от температуры окружающей или измеряемой среды. Откорректированный цифровой код передается на цифровое индикаторное устройство (при его наличии), а также на устройство, формирующее стандартный аналоговый и (или) цифровой выходные сигналы.
Конструкция преобразователей позволяет подключать к одному сенсорному модулю различные типы фланцев, применять в сборе с клапанными блоками различной конструкции и/или выносными разделительными мембранами, использовать в составе узла измерения расхода в комплексе с сужающими устройствами. Беспроводная конструкция преобразователей обеспечивается опционально с помощью модулей питания и модуля радиосвязи, встроенных в корпус преобразователя. Для систем противоаварийной защиты преобразователи поставляются с сертификатом IEC 61508 для уровней безопасности S1L 2 (один прибор) и SIL 3 (при наличии резервного прибора).
Преобразователи имеют следующие модели: 3051С - копланарная модель для измерения избыточного давления, абсолютного давления и разности давлений; 3051Т и 3051Р - штуцерная модель для измерения абсолютного и избыточного давления, модели отличаются конструкцией корпуса электронного преобразователя; 3051L - фланцевая модель для измерения гидростатического давления (уровня); 3051Н - для измерения абсолютного и избыточного давлений в гигиенических процессах, преобразователи могут использоваться также для преобразования измеренных значений давления в величины функционально связанные с давлением: уровень и плотность жидкостей, раздел фаз, расход жидкости, пара и газа.

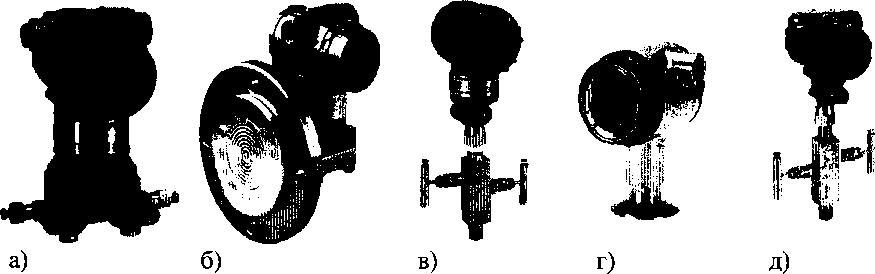

Общий вид преобразователей приведен на рисунке 1.
Рисунок 1 - Преобразователи давления измерительные 3051:
а) модель 3051 С; б) модель 3051L; в) модель 3051Т с беспроводным интерфейсом в сборе с клапанным блоком 306; г) модель 3051Н; д) модель 3051Р в сборе с клапанным блоком 306
Пломбирование преобразователей не предусмотрено
Программное обеспечениеПреобразователи давления измерительные 3051 имеют встроенное программное обеспечение (далее - ПО), не изменяемое и не считываемое. Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |||||
|
ПО HART |
ПО Wireless HART |
ПО Profibus- РА |
ПО FOUNDATION Fieldbus | |||
|
Идентификационное наименование ПО |
123102. ABS |
02051- 3520-000Х. а90 |
3051cw.a90 |
3051.S2 |
Pb3051.s2 |
CTFF ITK 6.CODE. 00Х ООХ 00X.s2 |
|
Номер версии (идентификационный номер) ПО |
Не ниже 178 |
Не ниже 1 |
Не ниже 1.0.1 |
Не ниже 2.5.7 |
Не ниже 2.5.0 |
Не ниже 3.0.3 |
|
Цифровой идентификатор ПО |
- |
- |
- |
- |
- |
- |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики |
|
1 |
2 |
|
Диапазоны измерений, кПа
|
от -101,3* до +68947,0 от 0 до 68947 от-13789 до+13789 |
|
Пределы допускаемой основной приведенной погрешности, % от Рв |
от ±0,04 до ±1,125 |
|
1 |
2 |
|
Пределы дополнительной приведенной погрешности изменения температуры окружающей среды от 23 °C на каждые 10 °C, % от Рв:
|
(от ±0,027 до ±2,697)** от ±0,027 до ±3,795 |
|
Нормальные условия измерений:
|
от +21 до +25 70 от 84,0 до 106,7 |
|
Примечание - Рв - диапазон измерений, на который настроен преобразователь. * Для атмосферного давления 101,3 кПа ** Дополнительная погрешность для температурного диапазона от - 40 °C до + 85 °C. В диапазоне температур от - 60 °C до - 40 °C дополнительная температурная погрешность увеличивается в 3 раза. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Выходные сигналы:
|
от 4 до 20 от 1 до 5 или от 0,8 до 3,2 HART, WirelessHART, FOUNDATION Fieldbus, Profibus-PA |
|
Напряжение питания, В * |
от 6 до 42,4 |
|
Габаритные размеры, мм, не более,
|
254 |
|
Масса, кг |
от 0,86 до 17,9 |
|
Условия эксплуатации:
- для работы ЖКИ
|
от -40 до +85 от -60 до +85 - спец- заказ от -40 до +80 до 100 от 84,0 до 106,7 |
|
Степень защиты от воды и пыли |
IP65, IP66, IP67, IP68 |
|
Средняя наработка на отказ, ч |
150000 |
|
Вид взрывозащиты |
искробезопасная электрическая цепь; взрывонепроницаемая оболочка |
|
* В зависимости выходного сигнала преобразователя. | |
наносится на табличку, прикрепленную к корпусу преобразователя, способом, принятым на предприятии-изготовителе, и на титульный лист паспорта и руководства по эксплуатации типографским способом
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Преобразователь |
3051 |
1 шт. |
В зависимости от заказа |
|
Паспорт |
СПГК 5234.000.00 ПС |
1 экз. | |
|
Методика поверки |
МП 4212-021-2015 |
1 экз. * | |
|
Руководство по эксплуатации |
1 экз. * | ||
|
Краткое руководство по установке |
1 экз. | ||
|
* Допускается:
| |||
осуществляется по документу МП 4212-021-2015 «Преобразователи давления измерительные 3051. Методика поверки», утвержденному ФБУ «Челябинский ЦСМ» 02.02.2015 г
Основные средства поверки:
-
- калибратор-контроллер давления РРС, пределы измеряемого давления от 0,025 кПа до 70 МПа, пределы допускаемой основной погрешности ±0,008 % (от измеряемого давления), регистрационный номер: 27758-08;
-
- мера электрического сопротивления однозначная МС 3050, номинальное значение 50 Ом, 200 Ом, класс точности 0,001 регистрационный номер: 28926-05.
-
- мультиметр 34401 А, напряжение постоянного тока 10 мВ-10 В, класс точности 0,005, регистрационный номер: 16500-97.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к преобразователям давления измерительным 3051ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - 1 • 106 Па
ГОСТ 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа
Техническая документация фирмы Rosemount Inc., США
ТУ 4212-021-12580824-2006 Преобразователи давления измерительные 3051. Технические условия
ИзготовительАкционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран»)
ИНН: 7448024720
Адрес: 454003, г. Челябинск, Новоградский пр., 15
Телефон:+7 (351)799 51 52
Факс: +7 (351)799-55 90
Web-сайт: www.metran.ru
E-mail: info.Metran@Emerson.com
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Челябинской области»
Адрес: 454048, г. Челябинск, ул. Энгельса, д.101
Телефон (факс): +7(351) 232-04-01
E-mail: stand@chelcsm.ru
Аттестат аккредитации ФБУ «Челябинский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311280 от 16.11.2015 г.
