№1614 от 04.08.2021
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 266942
Об утверждении типов средств измерений
Приказы по основной деятельности по агентству Вн. Приказ № 1614 от 04.08.2021
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
ПРИКАЗ
04 августа 2021 г.
№ 1614
Москва
Об утверждении типов средств измерений
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Утвердить:
типы средств измерений, сведения о которых прилагаются к настоящему приказу;
описания типов средств измерений, прилагаемые к настоящему приказу.
-
2. ФГУП «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
г”
Руководитель
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
А.П.Шалаев
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 028BB2S700A0AC3E9843FA50B54F4O6F4C Кому выдан: Шалаев Антон Павлович
Действителен: с 29.12.2020 до 29.12.2021
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию
и метрологии
от «04» августа 2021 г. № 1614
Сведения
об утвержденных типах средств измерений
|
№ п/ п |
Наименование типа |
Обозначение типа |
Код характера произ-вод-ства |
Рег. Номер |
Зав. номер(а) * |
Изготовители |
Правообладатель |
Код иден-тифи-кации производства |
Методика поверки |
Интервал между поверками |
Заявитель |
Юридическое лицо, проводившее испытания |
Дата утверждения акта |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
|
1. |
Машины испытательные универсальные |
МИМ |
С |
82572-21 |
072020314, 072020315, 052020208, 062020268, 022020156, 072020313 |
Общество с ограниченной ответственностью "ГОСТ" (ООО "ГОСТ"), г. Нефтекамск |
Общество с ограниченной ответственностью "ГОСТ" (ООО "ГОСТ"), г. Нефтекамск |
ОС |
МП АПМ 44 20 |
1 год |
Общество с ограниченной ответственностью "ГОСТ" (ООО "ГОСТ"), г. Нефтекамск |
ООО "Авто-прогресс-М", г. Москва |
14.10.2020 |
|
2. |
Термопреобразователи сопротивления платиновые |
iTHERM ModuLin e |
С |
82573-21 |
RA040E144D8 (TM101 в комплекте с TMT180), RA040B144D7 (TM111 в комплекте с TMT82), RA040C144D6 (TM121 в комплекте с TMT180), RA04711448A (TM131 в комплекте с TMT82), RA04701448A (TM131 в комплекте с TMT82) |
Фирма "En- dress+Hauser Sicestherm S.r.L.", Италия |
Фирма "En- dress+Hauser Sicestherm S.r.L.", Италия |
ОС |
МП 207013-2021 |
5 лет -для ТС классов А, В с пределами измерений от - 50 до +300 °С (включ.); 3 года -для ТС классов А, В с |
Общество с ограниченной ответственностью "Эн-дресс+Хаузер" (ООО "Эн-дресс+Хаузер" ), г. Москва |
ФГУП "ВНИИМС", г. Москва |
30.03.2021 |
|
нижним пределом измерений от -196 до -50 °С (не включ.) и (или) верхним пределом измерений св. +300 °С; 2 года -для остальных ТС |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «04» августа 2021 г. № 1614
Лист № 1 Регистрационный № 82573-21 Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Термопреобразователи сопротивления платиновые iTHERM ModuLine
Назначение средства измеренийТермопреобразователи сопротивления платиновые iTHERM ModuLine (далее по тексту -термопреобразователи или ТС) предназначены для измерений температуры жидких, газообразных и сыпучих сред химически неагрессивных к материалу измерительной вставки или защитной арматуры ТС.
Описание средства измеренийПринцип действия термопреобразователей сопротивления платиновых iTHERM ModuLine основан на зависимости сопротивления чувствительного элемента (далее - ЧЭ) от температуры.
ТС iTHERM ModuLine изготавливаются следующих моделей: TM101, ТМ111, ТМ121, ТМ131, которые различаются по метрологическим и техническим характеристикам, а также по конструктивному исполнению.
ТС состоят из соединительной головки и несменной (для моделей TM101, TM121) или сменной (для моделей TM111, TM131) измерительной вставки. Монтаж ТС возможен с использованием или без использования дополнительной защитной арматуры.
Измерительные вставки состоят из одного или двух тонкоплёночных или проволочных платиновых чувствительных элементов, помещенных в защитный чехол из нержавеющей стали (316L/1.4404/1.4435). К измерительным вставкам по заказу могут быть присоединены керамические клеммные головки или измерительные преобразователи (далее по тексту - ИП).
Тонкопленочные ЧЭ имеют модификации (типы), различающиеся конструкцией, вибростойкостью, быстродействием и диапазоном измеряемых температур: «TF», «StrongSens», «QuickSens». Проволочные ЧЭ имеют обозначение «WW». Схема соединения внутренних проводников термопреобразователей с чувствительными элементами: 2-х, 3-х и 4-х проводная.
ТС могут использоваться в комплекте с преобразователями измерительными серии iTEMP TMT с унифицированным электрическим выходным сигналом постоянного тока, а также с цифровым выходным сигналом для передачи по HART-протоколу или c цифровым сигналом промышленной сети PROFIBUS PA, FOUNDATION Fieldbus, Bluetooth.
Соединительные головки ТС изготавливаются следующих моделей: TA20AB, TA30A, TA30EB, TA20L, TA30D, TA30P, TA30R, TA30H, отличающиеся конструкцией, степенью защиты, а также наличием окна для 4-разрядного жидкокристаллического дисплея модели TID10 подключаемого к ИП серии iTEMP TMT.
В качестве соединительной головки могут использоваться преобразователи измерительные серии iTEMP.
ТС могут иметь индивидуальную статическую характеристику преобразования (ИСХ) функции Каллендара - ван Дюзена (КВД) для согласования с ИП.
Защитная арматура ТС предназначена для защиты измерительной вставки от механических, абразивных или коррозионных воздействий измеряемой среды и имеет конструктивные исполнения, различающиеся видом присоединения к объекту измерения, формой и материалом.
Фотографии общего вида ТС приведены на рисунках 1-4.
Заводской номер в виде буквенно-цифрового кода наносится на соединительную головку ТС при помощи наклейки и (или) шильдика при помощи гравировки.
Пломбирование ТС не предусмотрено.
Конструкция ТС не предусматривает нанесение знака поверки на средство измерений.

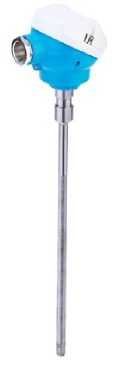

Рисунок 1 - Общий ви,
С модели TM101
Места нанесения заводского номера

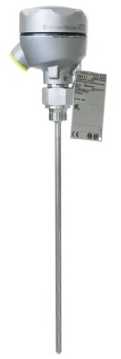

Рисунок 2 - Общий вид ТС модели TM111

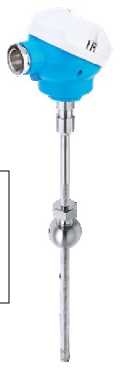

Рисунок 3 - Общий вид ТС модели TM121

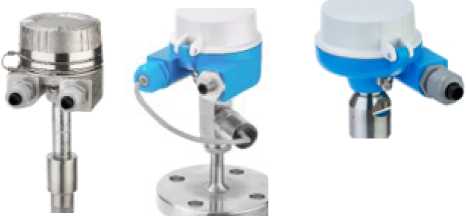

Рисунок 4 - Общий вид ТС модели TM131
Программное обеспечение отсутствует.
Метрологические и технические характеристикиМетрологические и технические характеристики ТС приведены в таблицах 1, 2.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры ТС в зависимости от модели и типа ЧЭ (1) (2), °С: - для моделей TM101, ТМ121:
-для моделей ТМ111, ТМ131:
-для моделей ТС с ИСХ |
от -50 до +200 °С от 0 до +100 °С от -50 до +250 °С от -50 до +400 °С от 0 до +200 °С от -30 до +300 °С от -50 до +500 °С от 0 до +150 °С от -50 до +200 °С от -50 до +200 °С от -50 до +250 °С от -196 до +600 °С от -196 до +600 °С от -60 до +200 °С |
|
Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651 -2009 / МЭК 60751 |
Pt100 |
|
Класс допуска ТС по ГОСТ 6651-2009 / МЭК 60751 |
А, В (для моделей TM101, ТМ121); АА, А, В (для моделей ТМ111, ТМ131) |
|
Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте (пределы допускаемой погрешности ТС без ИП) в зависимости от класса допуска ЧЭ по ГОСТ 6651-2009 / МЭК 60751 (3), °С:
|
±(0,1+0,0017^|t|), где t - значение измеряемой температуры, °С ±(0,15+0,002-|t|) ±(0,3+0,005-|t|) |
|
Пределы допускаемого отклонения сопротивления ТС от ИСХ в температурном эквиваленте (без ИП) (3), оС |
±0,05(4) или ±0,1 |
|
Примечания:
- - предел допускаемого отклонения сопротивления ТС от НСХ (ИСХ) в температурном эквиваленте, °С; | |
|
Наименование характеристики |
Значение |
- - предел допускаемой основной погрешности ИП серии iTEMP TMT в температурном эквиваленте, приведенный в описании типа для Федерального информационного фонда по обеспечению единства измерений, °С;
Пределы допускаемой погрешности ТС в комплекте с ИП (- , °С) c учётом дополнительной погрешности от изменения температуры окружающей среды от
“ rk + Иип^ + ИПДС г)
нормальных условий вычисляются по формуле , где:
-
- - предел допускаемого отклонения сопротивления ТС от НСХ (ИСХ) в температурном эквиваленте, °С;
-
- - предел допускаемой основной погрешности ИП серии iTEMP TMT в
температурном эквиваленте, приведенный в описании типа для Федерального информационного фонда по обеспечению единства измерений, °С;
- - предел допускаемой дополнительной погрешности ИП серии iTEMP TMT в температурном эквиваленте (в зависимости от температуры окружающей среды), приведенный в описании типа для Федерального информационного фонда по обеспечению единства измерений
(4) - При использовании чувствительного элемента Pt100 c 4х-проводной схемой
подключения.
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Сопротивление электрической изоляции при температуре от +15 до +25 °С, МОм, не менее |
100 |
|
Диаметр измерительной вставки, мм |
3; 6; 8; 12; 14 |
|
Габаритные размеры соединительных головок (длинахширинахвысота)(1), мм: |
105х77х82 (ТА20АВ); 136х108х69 (ТА30А, без окна для дисплея); 136x108x92 (ТА30А, с окном для дисплея); 136x108x110 (TA30D); 136x83x114 (ТА30Р); 96x64x72 (ТA30R, без окна для дисплея); 96x96x72 (ТA30R, с окном для дисплея); 96x64x116 (ТA30R, для 2 ИП); 125x97x90 (ТА30Н, без окна для дисплея); 125x97x115 (ТА30Н, с окном для дисплея); 160x89x70 (ТА30ЕВ, без окна для дисплея); 160x89x93 (ТА30ЕВ, с окном для дисплея) |
|
Длина монтажной части, мм |
от 10 до 9000 (до 100000 по специальному заказу) |
|
Диаметр защитной арматуры, мм |
от 6 до 50 |
|
Масса, кг, не более |
150 |
|
Средняя наработка до отказа ТС без ИП (2), ч, не менее: - для ТС классов А, В с нижним и верхним пределами диапазона измерений от -50 до +300 °С (включ.); |
120000 |
|
Наименование характеристики |
Значение |
|
60000 30000 |
|
Средний срок службы ТС без ИП (3), лет, не менее:
|
15 7,5 3,8 |
|
Диапазоны температуры окружающей среды ТС в зависимости от типа соединительной головки (4) (5), °С |
от -40 до +100 (ТА20АB); от -50 до +150 (ТА30A, без окна для дисплея); от -50 до +150 (ТА30A, с окном для дисплея); от -50 до +150 (ТА30D); от -40 до +120 (ТА30P); от -50 до +130 (ТА30R, без окна для дисплея); от -50 до +130 (ТА30R, с окном для дисплея); от -50 до +130 (ТА30R, для 2 ИП); от -50 до +150 (ТА30^ без окна для дисплея); от -50 до +150 (ТА30^ с окном для дисплея); от -50 до +150 (ТА30ЕВ, без окна для дисплея); от -50 до +150 (ТА30ЕВ, с окном для дисплея) |
|
Примечания:
| |
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 3 - Комплектность средства измерений
|
Наименование |
Количество |
Примечание |
|
Термопреобразователь сопротивления платиновый iTHERM ModuLine |
1 шт. |
модель в соответствии с заказом |
|
Руководство по эксплуатации (на русском языке) |
1 экз. |
на партию однотипных ТС при поставке в один адрес |
|
Паспорт |
1 экз. |
- |
|
Методика поверки МП 207-013-2021 |
1 экз. |
на партию ТС при поставке в один адрес |
приведены в разделе «Принцип действия и архитектура системы» Руководства по эксплуатации на средство измерений.
Нормативные документы, устанавливающие требования к термопреобразователям сопротивления платиновым iTHERM ModuLineГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ 30232-94 Термопреобразователи с унифицированным выходным сигналом. Общие технические требования.
Международный стандарт МЭК 60751 (2008, 07) Промышленные чувствительные элементы термометров сопротивления из платины.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Техническая документация фирмы-изготовителя.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «04» августа 2021 г. № 1614
Лист № 1 Регистрационный № 82572-21 Всего листов 20
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Машины испытательные универсальные МИМ
Назначение средства измеренийМашины испытательные универсальные МИМ (далее - машины) предназначены для измерений силы, перемещения подвижной траверсы и деформации при испытаниях образцов материалов на растяжение, сжатие, изгиб, сдвиг в режимах статических и циклических нагружений.
Описание средства измеренийПринцип действия машин основан на преобразовании электрической энергии приводом в линейное перемещение подвижной траверсы и соответствующую нагрузку, прикладываемую к образцу, которая преобразуется тензорезисторным силоизмерительным датчиком в электрический сигнал, изменяющийся пропорционально нагрузке.
Конструктивно машины состоят из основания, на котором закреплены нагружающая рама и направляющие колонны с подвижной и неподвижной траверсами, захватами для крепления испытываемого образца на траверсах, привода подвижной траверсы, датчика силы, датчика перемещения подвижной траверсы, системы измерения и управления.
Измерение деформации образца осуществляется за счет подключения автоматического и не автоматического датчика перемещения (деформации) к машине.
Испытываемый образец закрепляется в захватах подвижной и неподвижной траверсы. Нагрузка, прикладываемая к испытываемому образцу, измеряется датчиком силы, который может работать на растяжение и сжатие.
Диапазон перемещений подвижной траверсы зависит от высоты рамы и захватов. Перемещения подвижной траверсы измеряются датчиком перемещений. Значения силы и перемещения отображаются на дисплее персонального компьютера и (или) на пульте оператора.
Система измерения и управления предназначена для управления режимами работы машин, обработки, хранения, отображения и передачи значений силы, перемещений, деформаций и другой информации на внешние устройства.
Силовая рама может располагаться на полу или на столе в вертикальной или горизонтальной плоскости.
Машины имеют возможность дополнительного подключения системы измерительной ГОСТ-ТЕСТ (рег. № 75946-19).
Модификации машин отличаются между собой внешним видом, диапазонами измерений, габаритными размерами и массой:
-
- МИМ.1 - одноколонная машина, работающая в режиме растяжения/сжатия;
-
- МИМ.2 - двухколонная машина, работающая в режиме растяжения/сжатия;
-
- МИМ.4 - четырехколонная машина, работающая в режиме растяжения/сжатия. Структура условного обозначения машин:
М-F-W.X -L.Y.Z-V.D.S -P.T,
где М - обозначение модификации;
F - верхний предел измерений силы, кН (см. таблицы 2, 3, 4);
W - диапазон измерений силы, кН (см. таблицы 2, 3, 4);
X - предел допускаемой относительной погрешности измерений силы, % (см. таблицы 2, 3, 4);
L - диапазон измерений перемещений подвижной траверсы, мм (см. таблицу 6);
-
Y - предел допускаемой абсолютной погрешности измерений перемещений подвижной траверсы в диапазоне от 0 до 25 мм включ., мм (см. таблицу 6);
Z - предел допускаемой относительной погрешности измерений перемещения подвижной траверсы в диапазоне св. 25 мм до верхнего предела измерений (далее - ВПИ), % (см. таблицу 6);
-
V - диапазон скорости перемещения подвижной траверсы, мм/мин (см. таблицу 5);
D - предел допускаемой абсолютной погрешности поддержания скорости перемещения подвижной траверсы от нижнего предела измерений (далее - НПИ) до 0,5 мм/мин включ., мм/мин (см. таблицу 5);
S - предел допускаемой относительной погрешности поддержания скорости перемещения подвижной траверсы св. 0,5 мм/ мин до ВПИ, % (см. таблицу 5);
P - диапазон скорости нагружения подвижной траверсы, кН/с (см. таблицу 6);
T - предел допускаемой относительной погрешности скорости нагружения подвижной траверсы (см. таблицу 6);
Машины могут комплектоваться температурными камерами или муфельными печами, дополнительными датчиками силы, деформаций, при этом дополнительные датчики расширяют диапазон измерения машины, но не более верхнего предела измерения машины, указанного в маркировке машины.
Заводской номер машины указывается на маркировочной табличке, расположенной на нижней части корпуса.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид машин испытательных универсальных МИМ приведен на рисунках 1 -3.

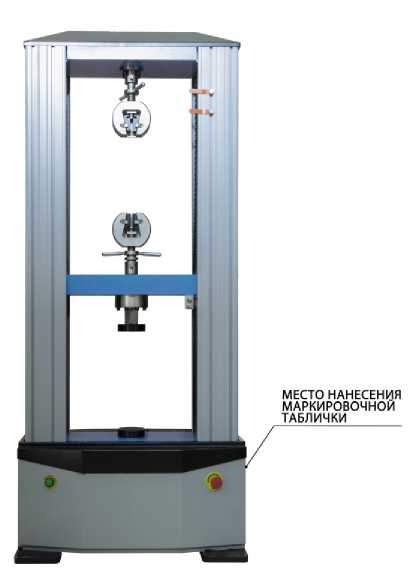

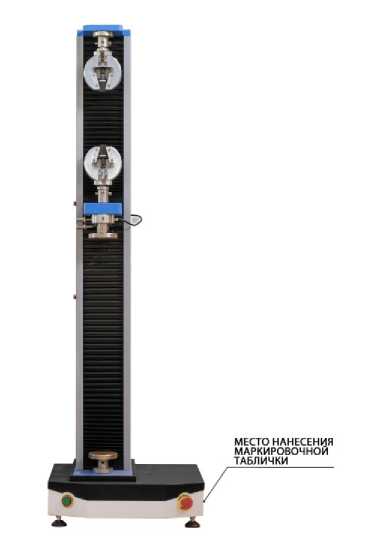

Рисунок 1 - Общий вид машин испытатель- Рисунок 2 - Общий вид машин испытательных
ных универсальных МИМ модификации универсальных МИМ модификации МИМ.2
МИМ.1

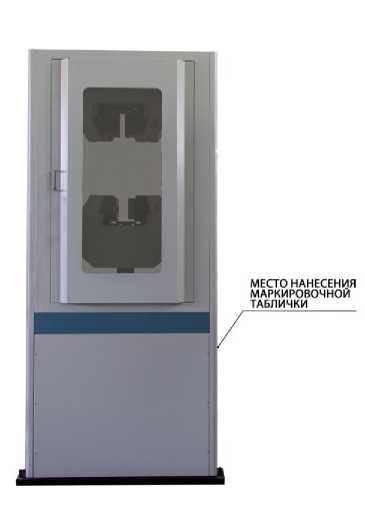

Рисунок 3 - Общий вид машин испытательных универсальных МИМ модификации МИМ.4
В процессе эксплуатации, машины не предусматривает внешних механических или электронных регулировок. Ограничение доступа в целях несанкционированной настройки и вмешательства производится опломбирование посредством нанесения специальной наклейки на корпус испытательной машины.
Общий вид пломбировочной наклейки приведен на рисунке 4.
LD
00
М О о о о о гм
при попытке вскрытия нарушается целостностьпломбы
ДАТА ПОДПИСЬ
Рисунок 4 - Общий вид пломбировочной наклейки
Программное обеспечениеПрограммное обеспечение (далее - ПО) «GOST_TEST.EXE» разработано специально для машин и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.
Программное обеспечение защищено от несанкционированного доступа ключом электронной защиты. Уровень защиты программного обеспечения - «средний» в соответствии с Р 50.2.077 - 2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
«GOST TEST.EXE» |
|
Номер версии (идентификационный номер ПО) |
не ниже 2.0 |
|
Цифровой идентификатор ПО |
7WB21W84 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Таблица 2 - Метрологические характеристики машин испытательных универсальных МИМ, модификации МИМ.1
|
Модификация |
Диапазон измерений силы, кН, (W) |
Пределы допускаемой относительной погрешности измерений силы, %, (X) |
Составляющая погрешности, связанная с повторяемостью показаний, % |
Составляющая погрешности, связанная с дрейфом нуля, % |
Относительная разрешающая способность, % |
|
МИМ.1 -0,01-W.X |
от 0,001 до 0,01 (1); от 0,0001 до 0,01* (2); от 0,00001 до 0,01* (3) |
±1,0 (1) |
±1,0 |
±0,10 |
0,50 |
|
±0,5 (2) |
±0,5 |
±0,05 |
0,25 | ||
|
±0,36 (3) | |||||
|
МИМ.1 -0,02-W.X |
от 0,002 до 0,02 (1); от 0,0002 до 0,02* (2); от 0,00002 до 0,02* (3) |
±1,0 (1) |
±1,0 |
±0,10 |
0,50 |
|
±0,5 (2) |
±0,5 |
±0,05 |
0,25 | ||
|
±0,36 (3) | |||||
|
МИМ.1 -0,05-W.X |
от 0,005 до 0,05 (1); от 0,0005 до 0,05* (2); от 0,00005 до 0,05* (3) |
±1,0 (1) |
±1,0 |
±0,10 |
0,50 |
|
±0,5 (2) |
±0,5 |
±0,05 |
0,25 | ||
|
±0,36 (3) | |||||
|
МИМ.1 -0,1-W.X |
от 0,01 до 0,1 (1); от 0,001 до 0,1* (2); от 0,0001 до 0,1* (3) |
±1,0 (1) |
±1,0 |
±0,10 |
0,50 |
|
±0,5 (2) |
±0,5 |
±0,05 |
0,25 | ||
|
±0,36 (3) | |||||
|
МИМ.1 -0,2-W.X |
от 0,02 до 0,2 (1); от 0,002 до 0,2* (2); от 0,0002 до 0,2* (3) |
±1,0 (1) |
±1,0 |
±0,10 |
0,50 |
|
±0,5 (2) |
±0,5 |
±0,05 |
0,25 | ||
|
±0,36 (3) | |||||
|
МИМ.1 -0,25-W.X |
от 0,025 до 0,25 (1); от 0,0025 до 0,25* (2); от 0,00025 до 0,25* (3) |
±1,0 (1) |
±1,0 |
±0,10 |
0,50 |
|
±0,5 (2) |
±0,5 |
±0,05 |
0,25 | ||
|
±0,36 (3) | |||||
|
МИМ.1-0,5-№.Х |
от 0,05 до 0,5 (1); от 0,005 до 0,5* (2); от 0,0005 до 0,5* (3) |
±1,0 (1) |
±1,0 |
±0,10 |
0,50 |
|
±0,5 (2) |
±0,5 |
±0,05 |
0,25 | ||
|
±0,36 (3) | |||||
|
МИМЛ-1-W.X |
от 0,1 до 1 (1); от 0,01 до 1* (2); от 0,001 до 1* (3) |
±1,0 (1) |
±1,0 |
±0,10 |
0,50 |
|
±0,5 (2) |
±0,5 |
±0,05 |
0,25 | ||
|
±0,36 (3) | |||||
|
МИМ.1-2-W.X |
от 0,2 до 2 (1); от 0,02 до 2* (2); от 0,002 до 2* (3) |
±1,0 (1) |
±1,0 |
±0,10 |
0,50 |
|
±0,5 (2) |
±0,5 |
±0,05 |
0,25 | ||
|
±0,36 (3) |
|
Модификация |
Диапазон измерений силы, кН, (W) |
Пределы допускаемой относительной погрешности измерений силы, %, (X) |
Составляющая погрешности, связанная с повторяемостью показаний, % |
Составляющая погрешности, связанная с дрейфом нуля, % |
Относительная разрешающая способность, % |
|
МИМ.1-2,5-№.Х |
от 0,25 до 2,5 (1); от 0,025 до 2,5* (2); от 0,0025 до 2,5* (3) |
±1,0 (1) |
±1,0 |
±0,10 |
0,50 |
|
±0,5 (2) |
±0,5 |
±0,05 |
0,25 | ||
|
±0,36 (3) | |||||
|
МИМЛ-3-W.X |
от 0,3 до 3 (1); от 0,03 до 3* (2); от 0,003 до 3* (3) |
±1,0 (1) |
±1,0 |
±0,10 |
0,50 |
|
±0,5 (2) |
±0,5 |
±0,05 |
0,25 | ||
|
±0,36 (3) | |||||
|
МИМЛ-4-W.X |
от 0,4 до 4 (1); от 0,04 до 4* (2); от 0,004 до 4* (3) |
±1,0 (1) |
±1,0 |
±0,10 |
0,50 |
|
±0,5 (2) |
±0,5 |
±0,05 |
0,25 | ||
|
±0,36 (3) | |||||
|
МИМЛ-5-W.X |
от 0,5 до 5 (1); от 0,05 до 5* (2); от 0,005 до 5* (3); |
±1,0 (1) |
±1,0 |
±0,10 |
0,50 |
|
±0,5 (2) |
±0,5 |
±0,05 |
0,25 | ||
|
±0,36 (3) | |||||
|
МИМЛ-10-W.X |
от 1 до 10 (1); от 0,1 до 10* (2); от 0,01 до 10* (3) |
±1,0 (1) |
±1,0 |
±0,10 |
0,50 |
|
±0,5 (2) |
±0,5 |
±0,05 |
0,25 | ||
|
±0,36 (3) | |||||
|
* По заказу | |||||
Таблица 3 - Метрологические характеристики машин испытательных универсальных МИМ, модификации МИМ.2
|
Модификация |
Диапазон измерений силы, кН, (W) |
Пределы допускаемой относительной погрешности измерений силы, %, (X) |
Составляющая погрешности, связанная с повторяемостью показаний, % |
Составляющая погрешности, связанная с дрейфом нуля, % |
Относительная разрешающая способность, % |
|
МИМ.2-0,01-№.Х |
от 0,001 до 0,01 (1); от 0,0001 до 0,01* (2); от 0,00001 до 0,01* (3) |
±1,0 (1) |
±1,0 |
±0,10 |
0,50 |
|
±0,5 (2) |
±0,5 |
±0,05 |
0,25 | ||
|
±0,36 (3) | |||||
|
МИМ.2-0,02-№.Х |
от 0,002 до 0,02 (1); от 0,0002 до 0,02* (2); от 0,00002 до 0,02* (3) |
±1,0 (1) |
±1,0 |
±0,10 |
0,50 |
|
±0,5 (2) |
±0,5 |
±0,05 |
0,25 | ||
|
±0,36 (3) |
|
Модификация |
Диапазон измерений силы, кН, (W) |
Пределы допускаемой относительной погрешности измерений силы, %, (X) |
Составляющая погрешности, связанная с повторяемостью показаний, % |
Составляющая погрешности, связанная с дрейфом нуля, % |
Относительная разрешающая способность, % |
|
МИМ.2-0,05-№.Х |
от 0,005 до 0,05 (1); от 0,0005 до 0,05* (2); от 0,00005 до 0,05* (3) |
±1,0 (1) |
±1,0 |
±0,10 |
0,50 |
|
±0,5 (2) |
±0,5 |
±0,05 |
0,25 | ||
|
±0,36 (3) | |||||
|
MHW.2-0,1-W.X |
от 0,01 до 0,1 (1); от 0,001 до 0,1* (2); от 0,0001 до 0,1* (3) |
±1,0 (1) |
±1,0 |
±0,10 |
0,50 |
|
±0,5 (2) |
±0,5 |
±0,05 |
0,25 | ||
|
±0,36 (3) | |||||
|
]tfHW.2-0,2-W.X |
от 0,02 до 0,2 (1); от 0,002 до 0,2* (2); от 0,0002 до 0,2* (3) |
±1,0 (1) |
±1,0 |
±0,10 |
0,50 |
|
±0,5 (2) |
±0,5 |
±0,05 |
0,25 | ||
|
±0,36 (3) | |||||
|
МИМ.2-0,25-№.Х |
от 0,025 до 0,25 (1); от 0,0025 до 0,25* (2); от 0,00025 до 0,25* (3) |
±1,0 (1) |
±1,0 |
±0,10 |
0,50 |
|
±0,5 (2) |
±0,5 |
±0,05 |
0,25 | ||
|
±0,36 (3) | |||||
|
]tfHW.2-0,5-W.X |
от 0,05 до 0,5 (1); от 0,005 до 0,5* (2); от 0,0005 до 0,5* (3) |
±1,0 (1) |
±1,0 |
±0,10 |
0,50 |
|
±0,5 (2) |
±0,5 |
±0,05 |
0,25 | ||
|
±0,36 (3) | |||||
|
МИМ.2-1-№.Х |
от 0,1 до 1 (1); от 0,01 до 1* (2); от 0,001 до 1* (3) |
±1,0 (1) |
±1,0 |
±0,10 |
0,50 |
|
±0,5 (2) |
±0,5 |
±0,05 |
0,25 | ||
|
±0,36 (3) | |||||
|
МИМ.2-2-№.Х |
от 0,2 до 2 (1); от 0,02 до 2* (2); от 0,002 до 2* (3) |
±1,0 (1) |
±1,0 |
±0,10 |
0,50 |
|
±0,5 (2) |
±0,5 |
±0,05 |
0,25 | ||
|
±0,36 (3) | |||||
|
МИМ.2-2,5-№.Х |
от 0,25 до 2,5 (1); от 0,025 до 2,5* (2); от 0,0025 до 2,5* (3); |
±1,0 (1) |
±1,0 |
±0,10 |
0,50 |
|
±0,5 (2) |
±0,5 |
±0,05 |
0,25 | ||
|
±0,36 (3) | |||||
|
МИМ.2-3-№.Х |
от 0,3 до 3 (1); от 0,03 до 3* (2); от 0,003 до 3* (3) |
±1,0 (1) |
±1,0 |
±0,10 |
0,50 |
|
±0,5 (2) |
±0,5 |
±0,05 |
0,25 | ||
|
±0,36 (3) | |||||
|
МИМ.2-4-№.Х |
от 0,4 до 4 (1); от 0,04 до 4* (2); от 0,004 до 4* (3) |
±1,0 (1) |
±1,0 |
±0,10 |
0,50 |
|
±0,5 (2) |
±0,5 |
±0,05 |
0,25 | ||
|
±0,36 (3) |
|
Модификация |
Диапазон измерений силы, кН, (W) |
Пределы допускаемой относительной погрешности измерений силы, %, (X) |
Составляющая погрешности, связанная с повторяемостью показаний, % |
Составляющая погрешности, связанная с дрейфом нуля, % |
Относительная разрешающая способность, % |
|
МИМ.2-5-№.Х |
от 0,5 до 5 (1); от 0,05 до 5* (2); от 0,005 до 5* (3) |
±1,0 (1) |
±1,0 |
±0,10 |
0,50 |
|
±0,5 (2) |
±0,5 |
±0,05 |
0,25 | ||
|
±0,36 (3) | |||||
|
МИМ.2-10-№.Х |
от 1 до 10 (1); от 0,1 до 10* (2); от 0,01 до 10* (3) |
±1,0 (1) |
±1,0 |
±0,10 |
0,50 |
|
±0,5 (2) |
±0,5 |
±0,05 |
0,25 | ||
|
±0,36 (3) | |||||
|
МИМ.2-20-№.Х |
от 2 до 20 (1); от 0,2 до 20* (2); от 0,02 до 20* (3) |
±1,0 (1) |
±1,0 |
±0,10 |
0,50 |
|
±0,5 (2) |
±0,5 |
±0,05 |
0,25 | ||
|
±0,36 (3) | |||||
|
МИМ.2-25-№.Х |
от 2,5 до 25 (1); от 0,25 до 25* (2); от 0,025 до 25* (3) |
±1,0 (1) |
±1,0 |
±0,10 |
0,50 |
|
±0,5 (2) |
±0,5 |
±0,05 |
0,25 | ||
|
±0,36 (3) | |||||
|
МИМ.2-30-№.Х |
от 3 до 30 (1); от 0,3 до 30* (2); от 0,03 до 30* (3) |
±1,0 (1) |
±1,0 |
±0,10 |
0,50 |
|
±0,5 (2) |
±0,5 |
±0,05 |
0,25 | ||
|
±0,36 (3) | |||||
|
МИМ.2-40-№.Х |
от 4 до 40 (1); от 0,4 до 40* (2); от 0,04 до 40* (3) |
±1,0 (1) |
±1,0 |
±0,10 |
0,50 |
|
±0,5 (2) |
±0,5 |
±0,05 |
0,25 | ||
|
±0,36 (3) | |||||
|
МИМ.2-50-№.Х |
от 5 до 50 (1); от 0,5 до 50* (2); от 0,05 до 50* (3) |
±1,0 (1) |
±1,0 |
±0,10 |
0,50 |
|
±0,5 (2) |
±0,5 |
±0,05 |
0,25 | ||
|
±0,36 (3) | |||||
|
МИМ.2-75-№.Х |
от 7,5 до 75 (1); от 0,75 до 75* (2); от 0,075 до 75* (3) |
±1,0 (1) |
±1,0 |
±0,10 |
0,50 |
|
±0,5 (2) |
±0,5 |
±0,05 |
0,25 | ||
|
±0,36 (3) | |||||
|
МИМ.2-100-№.Х |
от 10 до 100 (1); от 1 до 100* (2); от 0,1 до 100* (3) |
±1,0 (1) |
±1,0 |
±0,10 |
0,50 |
|
±0,5 (2) |
±0,5 |
±0,05 |
0,25 | ||
|
±0,36 (3) | |||||
|
МИМ.З-125-W.X |
от 12,5 до 125 (1); от 1,25 до 125* (2); от 0,125 до 125* (3) |
±1,0 (1) |
±1,0 |
±0,10 |
0,50 |
|
±0,5 (2) |
±0,5 |
±0,05 |
0,25 | ||
|
±0,36 (3) |
|
Модификация |
Диапазон измерений силы, кН, (W) |
Пределы допускаемой относительной погрешности измерений силы, %, (X) |
Составляющая погрешности, связанная с повторяемостью показаний, % |
Составляющая погрешности, связанная с дрейфом нуля, % |
Относительная разрешающая способность, % |
|
МИМ.2-150-№.Х |
от 15 до 150 (1); от 1,5 до 150* (2); от 0,15 до 150* (3) |
±1,0 (1) |
±1,0 |
±0,10 |
0,50 |
|
±0,5 (2) |
±0,5 |
±0,05 |
0,25 | ||
|
±0,36 (3) | |||||
|
МИМ.2-200-№.Х |
от 20 до 200 (1); от 2 до 200* (2); от 0,2 до 200* (3) |
±1,0 (1) |
±1,0 |
±0,10 |
0,50 |
|
±0,5 (2) |
±0,5 |
±0,05 |
0,25 | ||
|
±0,36 (3) | |||||
|
МИМ.2-250-№.Х |
от 25 до 250 (1); от 2.5 до 250* (2); от 0,25 до 250* (3) |
±1,0 (1) |
±1,0 |
±0,10 |
0,50 |
|
±0,5 (2) |
±0,5 |
±0,05 |
0,25 | ||
|
±0,36 (3) | |||||
|
МИМ.2-300-№.Х |
от 30 до 300 (1); от 3 до 300* (2); от 0,3 до 300* (3) |
±1,0 (1) |
±1,0 |
±0,10 |
0,50 |
|
±0,5 (2) |
±0,5 |
±0,05 |
0,25 | ||
|
±0,36 (3) | |||||
|
МИМ.2-400-№.Х |
от 40 до 400 (1); от 4 до 400* (2); от 0,4 до 400* (3) |
±1,0 (1) |
±1,0 |
±0,10 |
0,50 |
|
±0,5 (2) |
±0,5 |
±0,05 |
0,25 | ||
|
±0,36 (3) | |||||
|
МИМ.2-500-№.Х |
от 50 до 500 (1); от 5 до 500* (2); от 0,5 до 500* (3) |
±1,0 (1) |
±1,0 |
±0,10 |
0,50 |
|
±0,5 (2) |
±0,5 |
±0,05 |
0,25 | ||
|
±0,36 (3) | |||||
|
МИМ.2-600-№.Х |
от 60 до 600 (1); от 6 до 600* (2); от 0,6 до 600* (3) |
±1,0 (1) |
±1,0 |
±0,10 |
0,50 |
|
±0,5 (2) |
±0,5 |
±0,05 |
0,25 | ||
|
±0,36 (3) | |||||
|
МИМ.2-700-№.Х |
от 70 до 700 (1); от 7 до 700* (2); от 0,7 до 700* (3) |
±1,0 (1) |
±1,0 |
±0,10 |
0,50 |
|
±0,5 (2) |
±0,5 |
±0,05 |
0,25 | ||
|
±0,36 (3) | |||||
|
МИМ.2-750-№.Х |
от 75 до 750 (1); от 7,5 до 750* (2); от 0,75 до 750* (3) |
±1,0 (1) |
±1,0 |
±0,10 |
0,50 |
|
±0,5 (2) |
±0,5 |
±0,05 |
0,25 | ||
|
±0,36 (3) | |||||
|
МИМ.2-800-№.Х |
от 80 до 800 (1); от 8 до 800* (2); от 0,8 до 800* (3) |
±1,0 (1) |
±1,0 |
±0,10 |
0,50 |
|
±0,5 (2) |
±0,5 |
±0,05 |
0,25 | ||
|
±0,36 (3) |
|
Модификация |
Диапазон измерений силы, кН, (W) |
Пределы допускаемой относительной погрешности измерений силы, %, (X) |
Составляющая погрешности, связанная с повторяемостью показаний, % |
Составляющая погрешности, связанная с дрейфом нуля, % |
Относительная разрешающая способность, % | ||
|
МИМ.2-900-№.Х |
от 90 до 900 (1); от 9 до 900* (2); от 0,9 до 900* (3) |
±1,0 (1) |
±1,0 |
±0,10 |
0,50 | ||
|
±0,5 (2) |
±0,5 |
±0,05 |
0,25 | ||||
|
±0,36 (3) | |||||||
|
МИМ.2-1000^.Х |
от 100 до 1000 (1); от 10 до 1000* (2); от 1 до 1000* (3) |
±1,0 (1) |
±1,0 |
±0,10 |
0,50 | ||
|
±0,5 (2) |
±0,5 |
±0,05 |
0,25 | ||||
|
±0,36 (3) | |||||||
|
MHM.2-1500-W.X |
от 15 до 1500 (1); от 150 до 1500* (2); от 1,5 до 1500* (3) |
±1,0 (1) |
±1,0 |
±0,10 |
0,50 | ||
|
±0,5 (2) |
±0,5 |
±0,05 |
0,25 | ||||
|
±0,36 (3) | |||||||
|
MHM.2-2000-W.X |
от 200 до 2000 (1); от 20 до 2000* (2); от 2 до 2000* (3); |
±1,0 (1) |
±1,0 |
±0,10 |
0,50 | ||
|
±0,5 (2) |
±0,5 |
±0,05 |
0,25 | ||||
|
±0,36 (3) | |||||||
|
* По заказу | |||||||
|
Таблица 4 - Метрологические характеристики машин испытательных универсальных МИМ, модиф |
икации МИМ.4 | ||||||
|
Модификация |
Диапазон измерений силы, кН, (W) |
Пределы допускаемой относительной погрешности измерений силы, %, (X) |
Составляющая погрешности, связанная с повторяемостью показаний, % |
Составляющая погрешности, связанная с дрейфом нуля, % |
Относительная разрешающая способность, % | ||
|
МИМЛ-50-W.X |
от 5 до 50 (1); от 0,5 до 50* (2); от 0,05 до 50* (3); |
±1,0 (1) |
±1,0 |
±0,10 |
0,50 | ||
|
±0,5 (2) |
±0,5 |
±0,05 |
0,25 | ||||
|
±0,36 (3) | |||||||
|
МИМЛ-75-W.X |
от 7.5 до 75 (1); от 0,75 до 75* (2); от 0,075 до 75 (3) |
±1,0 (1) |
±1,0 |
±0,10 |
0,50 | ||
|
±0,5 (2) |
±0,5 |
±0,05 |
0,25 | ||||
|
±0,36 (3) | |||||||
|
МИМ.4-100-№.Х |
от 10 до 100 (1); от 1 до 100* (2); от 0,1 до 100* (3) |
±1,0 (1) |
±1,0 |
±0,10 |
0,50 | ||
|
±0,5 (2) |
±0,5 |
±0,05 |
0,25 | ||||
|
±0,36 (3) | |||||||
|
Модификация |
Диапазон измерений силы, кН, (W) |
Пределы допускаемой относительной погрешности измерений силы, %, (X) |
Составляющая погрешности, связанная с повторяемостью показаний, % |
Составляющая погрешности, связанная с дрейфом нуля, % |
Относительная разрешающая способность, % |
|
МИМЛ-125-W.X |
от 12,5 до 125 (1); от 1,25 до 125* (2); от 0,125 до 125* (3) |
±1,0 (1) |
±1,0 |
±0,10 |
0,50 |
|
±0,5 (2) |
±0,5 |
±0,05 |
0,25 | ||
|
±0,36 (3) | |||||
|
МИМЛ-150-W.X |
от 15 до 150 (1); от 1,5 до 150* (2); от 0,15 до 150* (3) |
±1,0 (1) |
±1,0 |
±0,10 |
0,50 |
|
±0,5 (2) |
±0,5 |
±0,05 |
0,25 | ||
|
±0,36 (3) | |||||
|
МИМЛ-200-W.X |
от 20 до 200 (1); от 2 до 200* (2); от 0,2 до 200* (3) |
±1,0 (1) |
±1,0 |
±0,10 |
0,50 |
|
±0,5 (2) |
±0,5 |
±0,05 |
0,25 | ||
|
±0,36 (3) | |||||
|
МИМЛ-250-W.X |
от 25 до 250 (1); от 2,5 до 250* (2); от 0,25 до 250* (3) |
±1,0 (1) |
±1,0 |
±0,10 |
0,50 |
|
±0,5 (2) |
±0,5 |
±0,05 |
0,25 | ||
|
±0,36 (3) | |||||
|
МИМЛ-300-W.X |
от 30 до 300 (1); от 3 до 300* (2); от 0,3 до 300* (3) |
±1,0 (1) |
±1,0 |
±0,10 |
0,50 |
|
±0,5 (2) |
±0,5 |
±0,05 |
0,25 | ||
|
±0,36 (3) | |||||
|
МИМЛ-400-W.X |
от 40 до 400 (1); от 4 до 400* (2); от 0,4 до 400* (3) |
±1,0 (1) |
±1,0 |
±0,10 |
0,50 |
|
±0,5 (2) |
±0,5 |
±0,05 |
0,25 | ||
|
±0,36 (3) | |||||
|
МИМЛ-500-W.X |
от 50 до 500 (1); от 5 до 500* (2); от 0,5 до 500* (3) |
±1,0 (1) |
±1,0 |
±0,10 |
0,50 |
|
±0,5 (2) |
±0,5 |
±0,05 |
0,25 | ||
|
±0,36 (3) | |||||
|
МИМЛ-600-W.X |
от 60 до 600 (1); от 6 до 600* (2); от 0,6 до 600* (3) |
±1,0 (1) |
±1,0 |
±0,10 |
0,50 |
|
±0,5 (2) |
±0,5 |
±0,05 |
0,25 | ||
|
±0,36 (3) | |||||
|
МИМЛ-700-W.X |
от 70 до 700 (1); от 7 до 700* (2); от 0,7 до 700* (3) |
±1,0 (1) |
±1,0 |
±0,10 |
0,50 |
|
±0,5 (2) |
±0,5 |
±0,05 |
0,25 | ||
|
±0,36 (3) | |||||
|
МИМЛ-750-W.X |
от 75 до 750 (1); от 7,5 до 750* (2); от 0,75 до 750* (3) |
±1,0 (1) |
±1,0 |
±0,10 |
0,50 |
|
±0,5 (2) |
±0,5 |
±0,05 |
0,25 | ||
|
±0,36 (3) |
|
Модификация |
Диапазон измерений силы, кН, (W) |
Пределы допускаемой относительной погрешности измерений силы, %, (X) |
Составляющая погрешности, связанная с повторяемостью показаний, % |
Составляющая погрешности, связанная с дрейфом нуля, % |
Относительная разрешающая способность, % |
|
MHM.4-800-W.X |
от 80 до 800 (1); от 8 до 800* (2); от 0,8 до 800* (3) |
±1,0 (1) |
±1,0 |
±0,10 |
0,50 |
|
±0,5 (2) |
±0,5 |
±0,05 |
0,25 | ||
|
±0,36 (3) | |||||
|
MHM.4-900-W.X |
от 90 до 900 (1); от 9 до 900* (2); от 0,9 до 900* (3) |
±1,0 (1) |
±1,0 |
±0,10 |
0,50 |
|
±0,5 (2) |
±0,5 |
±0,05 |
0,25 | ||
|
±0,36 (3) | |||||
|
МИМЛ-1000-W.X |
от 100 до 1000 (1); от 10 до 1000* (2); от 0,1 до 1000* (3) |
±1,0 (1) |
±1,0 |
±0,10 |
0,50 |
|
±0,5 (2) |
±0,5 |
±0,05 |
0,25 | ||
|
±0,36 (3) | |||||
|
MnM.4-1200-W.X |
от 120 до 1200 (1); от 12 до 1200* (2); от 0,12 до 1200* (3) |
±1,0 (1) |
±1,0 |
±0,10 |
0,50 |
|
±0,5 (2) |
±0,5 |
±0,05 |
0,25 | ||
|
±0,36 (3) | |||||
|
MnM.4-1500-W.X |
от 150 до 1500 (1); от 15 до 1500* (2); от 0,15 до 1500* (3) |
±1,0 (1) |
±1,0 |
±0,10 |
0,50 |
|
±0,5 (2) |
±0,5 |
±0,05 |
0,25 | ||
|
±0,36 (3) | |||||
|
MnM.4-2000-W.X |
от 200 до 2000 (1); от 20 до 2000* (2); от 0,2 до 2000* (3) |
±1,0 (1) |
±1,0 |
±0,10 |
0,50 |
|
±0,5 (2) |
±0,5 |
±0,05 |
0,25 | ||
|
±0,36 (3) | |||||
|
* По заказу | |||||
Таблица 5 - Метрологические характеристики машин испытательных универсальных МИМ (в модификациях указан ВПИ)
|
Модификация |
Диапазон скорости перемещений подвижной траверсы, мм/мин, (V) |
Пределы допускаемой абсолютной погрешности скорости перемещения подвижной траверсы от НПИ до 0,5 мм/мин включ., мм/мин, (D) |
Пределы допускаемой относительной погрешности скорости перемещения подвижной траверсы св. 0,5 мм/мин, до ВПИ, %, (S) |
|
МИМ.1-1; МИМ.1-2; МИМ.1-2,5; МИМ.1-3; МИМ.1-4; МИМ.1-5; МИМ.1-10 |
от 0,01 до 500 (1) от 0,001 до 750* (2); от 0,001 до 1000* (3); от 0,001 до 1500* (4); от 0,001 до 2000* (5) |
±0,01 (1); ±0,005* (2); ±0,0025* (3) |
±1,0 (1); ±0,5* (2) |
|
Модификация |
Диапазон скорости перемещений подвижной траверсы, мм/мин, (V) |
Пределы допускаемой абсолютной погрешности скорости перемещения подвижной траверсы от НПИ до 0,5 мм/мин включ., мм/мин, (D) |
Пределы допускаемой относительной погрешности скорости перемещения подвижной траверсы св. 0,5 мм/мин до ВПИ, %, (S) |
|
МИМ.2-1; МИМ.2-2; МИМ.2-2.5; МИМ.2-3; МИМ.2-4; МИМ.2-5; МИМ.2-10; МИМ.2-20; МИМ.2-25; МИМ.2-30; МИМ.2-40; МИМ.2-50;МИМ.2-75; МИМ.2-100 |
от 0,01 до 200 (1); от 0,001 до 250* (2); от 0,001 до 500* (3); от 0,001 до 1000* (4); от 0,001 до 1500* (5) |
±0,01 (1); ±0,005* (2); ±0,0025* (3) |
±1 (1); ±0,5* (2) |
|
МИМ.2-125; МИМ.2-150; МИМ.2-200; МИМ.2-250; МИМ.2-300; МИМ.2-400; МИМ.2-500; МИМ.2-600; МИМ.2-700; МИМ.2-750 |
от 0,01 до 100 (1); от 0,01 до 200* (2); от 0,001 до 250* (3); от 0,001 до 350* (4); от 0,001 до 500* (5) | ||
|
МИМ.2-800; МИМ.2-900; МИМ.2-1000; МИМ.2-1500; МИМ.2-2000 |
от 0,01 до 50 (1) от 0,001 до 75*, (2); от 0,001 до 100* (3); от 0,001 до 150* (4); от 0,001 до 200* (5) | ||
|
МИМ.4-50; МИМ.4-75; МИМ.4-100; МИМ.4-125; МИМ.4-150; МИМ.4-200; МИМ.4-250; МИМ.4-300; МИМ.4-400; МИМ.4-500; МИМ.4-600; МИМ.4-700; МИМ.4-750; МИМ.4-800; МИМ.4-900; МИМ.4-1000; МИМ.4-1200; МИМ.4-1500; МИМ.4-2000 |
от 0,1 до 50 (1); от 0,01 до 75* (2); от 0,01 до 100* (3); от 0,01 до 200* (4); от 0,01 до 350* (5); от 0,01 до 500* (6) | ||
|
* По заказу | |||
Таблица 6 - Метрологические характеристики машин испытательных универсальных МИМ
|
Диапазон измерений перемещения подвижной траверсы без учета захватов, мм, (L) |
Пределы допускаемой абсолютной погрешности измерений перемещения подвижной траверсы в диапазоне от 0 до 25 мм включ., мм, (Y) |
Пределы допускаемой относительной погрешности измерений перемещения подвижной траверсы в диапазоне св. 25 мм до ВПИ, %, (Z) |
Диапазон скорости нагружения подвижной траверсы, кН/с*, (P) |
Пределы допускаемой относительной погрешности скорости нагружения подвижной траверсы, %, (T) |
|
от 0 до 50 (1) |
±0,04 (1); ±0,02* (2); ±0,01* (3) |
±1,0 (1); ±0,5* (2); ±0,2* (3); ±0,1* (4) |
от 0,05 до 10 (1); от 0,05 до 20* (2); от 0,05 до 50* (3); от 0,05 до 100* (4); от 0,05 до 200* (5) |
±10 (1); ±5* (2); ±3* (3); ±1* (4) |
|
от 0 до 75 (2) | ||||
|
от 0 до 100 (3) | ||||
|
от 0 до 125 (4) | ||||
|
от 0 до 150 (5) | ||||
|
от 0 до 200 (6) | ||||
|
от 0 до 250 (7) | ||||
|
от 0 до 300 (8) | ||||
|
от 0 до 400 (9) | ||||
|
от 0 до 500 (10) | ||||
|
от 0 до 600 (11) | ||||
|
от 0 до 750 (12) | ||||
|
от 0 до 800 (13) | ||||
|
от 0 до 900 (14) | ||||
|
от 0 до 1000 (15) | ||||
|
от 0 до 1100 (16) | ||||
|
от 0 до 1200 (17) | ||||
|
от 0 до 1250 (18) | ||||
|
от 0 до 1300 (19) | ||||
|
от 0 до 1350 (20) | ||||
|
от 0 до 1500 (21) | ||||
|
от 0 до 1750 (22) | ||||
|
от 0 до 2000 (23) | ||||
|
от 0 до 2500 (24) | ||||
|
от 0 до 3000 (25) | ||||
|
* По заказу | ||||
Таблица 7 - Метрологические характеристики дополнительных датчиков силы
|
Модификация |
Диапазон измерений силы, кН, (W) |
Пределы допускаемой относительной погрешности измерений силы, %, (X) |
|
fl£-0,01-W.X |
от 0,001 до 0,01 (1); от 0,0001 до 0,01* (2); от 0,00001 до 0,01* (3) |
±1,0 (1) |
|
±0,5 (2) | ||
|
±0,36 (3) | ||
|
ДС-0,02-№.Х |
от 0,002 до 0,02 (1); от 0,0002 до 0,02* (2); от 0,00002 до 0,02* (3) |
±1,0 (1) |
|
±0,5 (2) | ||
|
±0,36 (3) | ||
|
ДС-0,05-№.Х |
от 0,005 до 0,05 (1); от 0,0005 до 0,05* (2); от 0,00005 до 0,05* (3) |
±1,0 (1) |
|
±0,5 (2) | ||
|
±0,36 (3) | ||
|
ДС-ОД-W.X |
от 0,01 до 0,1 (1); от 0,001 до 0,1* (2); от 0,0001 до 0,1* (3) |
±1,0 (1) |
|
±0,5 (2) | ||
|
±0,36 (3) | ||
|
fl£-0,2-W.X |
от 0,02 до 0,2 (1); от 0,002 до 0,2* (2); от 0,0002 до 0,2* (3) |
±1,0 (1) |
|
±0,5 (2) | ||
|
±0,36 (3) | ||
|
fl£-0,25-W.X |
от 0,025 до 0,25 (1); от 0,0025 до 0,25* (2); от 0,00025 до 0,25* (3) |
±1,0 (1) |
|
±0,5 (2) | ||
|
±0,36 (3) | ||
|
ДС-0,5-№.Х |
от 0,05 до 0,5 (1); от 0,005 до 0,5* (2); от 0,0005 до 0,5* (3) |
±1,0 (1) |
|
±0,5 (2) | ||
|
±0,36 (3) | ||
|
ДС-1-W.X |
от 0,1 до 1 (1); от 0,01 до 1* (2); от 0,001 до 1* (3) |
±1,0 (1) |
|
±0,5 (2) | ||
|
±0,36 (3) | ||
|
ДС-2-W.X |
от 0,2 до 2 (1); от 0,02 до 2* (2); от 0,002 до 2* (3) |
±1,0 (1) |
|
±0,5 (2) | ||
|
±0,36 (3) |
Продолжение таблицы 7
|
Модификация |
Диапазон измерений силы, кН, (W) |
Пределы допускаемой относительной погрешности измерений силы, %, (X) |
|
ДС-2,5-№.Х |
от 0,25 до 2,5 (1); от 0,025 до 2,5* (2); от 0,0025 до 2,5* (3) |
±1,0 (1) |
|
±0,5 (2) | ||
|
±0,36 (3) | ||
|
ДС-3-W.X |
от 0,3 до 3 (1); от 0,03 до 3* (2); от 0,003 до 3* (3) |
±1,0 (1) |
|
±0,5 (2) | ||
|
±0,36 (3) | ||
|
ДС-4-W.X |
от 0,4 до 4 (1); от 0,04 до 4* (2); от 0,004 до 4* (3) |
±1,0 (1) |
|
±0,5 (2) | ||
|
±0,36 (3) | ||
|
ДС-5-W.X |
от 0,5 до 5 (1); от 0,05 до 5* (2); от 0,005 до 5* (3) |
±1,0 (1) |
|
±0,5 (2) | ||
|
±0,36 (3) | ||
|
ДС-10-W.X |
от 1 до 10 (1); от 0,1 до 10* (2); от 0,01 до 10* (3) |
±1,0 (1) |
|
±0,5 (2) | ||
|
±0,36 (3) | ||
|
ДС-20-W.X |
от 2 до 20 (1); от 0,2 до 20* (2); от 0,02 до 20* (3) |
±1,0 (1) |
|
±0,5 (2) | ||
|
±0,36 (3) | ||
|
ДС-25-W.X |
от 2,5 до 25 (1); от 0,25 до 25* (2); от 0,025 до 25* (3) |
±1,0 (1) |
|
±0,5 (2) | ||
|
±0,36 (3) | ||
|
ДС-30-W.X |
от 3 до 30 (1); от 0,3 до 30* (2); от 0,03 до 30* (3) |
±1,0 (1) |
|
±0,5 (2) | ||
|
±0,36 (3) | ||
|
дС-40-W.X |
от 4 до 40 (1); от 0,4 до 40* (2); от 0,04 до 40* (3) |
±1,0 (1) |
|
±0,5 (2) | ||
|
±0,36 (3) |
Продолжение таблицы 7
|
Модификация |
Диапазон измерений силы, кН, (W) |
Пределы допускаемой относительной погрешности измерений силы, %, (X) |
|
ДС-50-W.X |
от 5 до 50 (1); от 0,5 до 50* (2); от 0,05 до 50* (3) |
±1,0 (1) |
|
±0,5 (2) | ||
|
±0,36 (3) | ||
|
ДС-75-W.X |
от 7,5 до 75 (1); от 0,75 до 75* (2); от 0,075 до 75* (3) |
±1,0 (1) |
|
±0,5 (2) | ||
|
±0,36 (3) | ||
|
ДС-100-W.X |
от 10 до 100 (1); от 1 до 100* (2); от 0,1 до 100* (3) |
±1,0 (1) |
|
±0,5 (2) | ||
|
±0,36 (3) | ||
|
ДС-125-W.X |
от 12,5 до 125 (1); от 1,25 до 125* (2); от 0,125 до 125* (3) |
±1,0 (1) |
|
±0,5 (2) | ||
|
±0,36 (3) | ||
|
ДС-150-W.X |
от 15 до 150 (1); от 1,5 до 150* (2); от 0,15 до 150* (3) |
±1,0 (1) |
|
±0,5 (2) | ||
|
±0,36 (3) | ||
|
ДС-200-W.X |
от 20 до 200 (1); от 2 до 200* (2); от 0,2 до 200* (3) |
±1,0 (1) |
|
±0,5 (2) | ||
|
±0,36 (3) | ||
|
ДС-250-W.X |
от 25 до 250 (1); от 2,5 до 250* (2); от 0,25 до 250* (3) |
±1,0 (1) |
|
±0,5 (2) | ||
|
±0,36 (3) | ||
|
ДС-300-W.X |
от 30 до 300 (1); от 3 до 300* (2); от 0,3 до 300* (3) |
±1,0 (1) |
|
±0,5 (2) | ||
|
±0,36 (3) | ||
|
ДС-400-W.X |
от 40 до 400 (1); от 4 до 400* (2); от 0,4 до 400* (3) |
±1,0 (1) |
|
±0,5 (2) | ||
|
±0,36 (3) |
Продолжение таблицы 7
|
Модификация |
Диапазон измерений силы, кН, (W) |
Пределы допускаемой относительной погрешности измерений силы, %, (X) |
|
ДС-500-W.X |
от 50 до 500 (1); от 5 до 500* (2); от 0,5 до 500* (3) |
±1,0 (1) |
|
±0,5 (2) | ||
|
±0,36 (3) | ||
|
ДС-600-W.X |
от 60 до 600 (1); от 6 до 600* (2); от 0,6 до 600* (3) |
±1,0 (1) |
|
±0,5 (2) | ||
|
±0,36 (3) | ||
|
ДС-700-W.X |
от 70 до 700 (1); от 7 до 700* (2); от 0,7 до 700* (3) |
±1,0 (1) |
|
±0,5 (2) | ||
|
±0,36 (3) | ||
|
ДС-750-W.X |
от 75 до 750 (1); от 7,5 до 750* (2); от 0,75 до 750* (3) |
±1,0 (1) |
|
±0,5 (2) | ||
|
±0,36 (3) | ||
|
ДС-800-W.X |
от 80 до 800 (1); от 8 до 800* (2); от 0,8 до 800* (3) |
±1,0 (1) |
|
±0,5 (2) | ||
|
±0,36 (3) | ||
|
ДС-900-W.X |
от 90 до 900 (1); от 9 до 900* (2); от 0,9 до 900* (3) |
±1,0 (1) |
|
±0,5 (2) | ||
|
±0,36 (3) | ||
|
ДС-1000-W.X |
от 100 до 1000 (1); от 10 до 1000* (2); от 1 до 1000* (3) |
±1,0 (1) |
|
±0,5 (2) | ||
|
±0,36 (3) | ||
|
ДС-1200-W.X |
от 120 до 1200 (1); от 12 до 1200* (2); от 1,2 до 1200* (3) |
±1,0 (1) |
|
±0,5 (2) | ||
|
±0,36 (3) | ||
|
ДС-1500-W.X |
от 150 до 1500 (1); от 15 до 1500* (2); от 1,5 до 1500* (3) |
±1,0 (1) |
|
±0,5 (2) | ||
|
±0,36 (3) | ||
|
ДС-2000-W.X |
от 200 до 2000 (1); от 20 до 2000* (2); от 2 до 2000* (3) |
±1,0 (1) |
|
±0,5 (2) | ||
|
±0,36 (3) |
Таблица 8 - Метрологические характеристики дополнительных датчиков перемещений (деформаций)
|
Модификация датчика |
Диапазон измерений перемещений, мм |
Пределы допускаемой абсолютной погрешности измерений перемещений (деформаций) от нижнего предела измерений до 25 мм включ., мм, (Y) |
Пределы допускаемой относительной погрешности измерений перемещений (деформаций) в диапазоне св. 25 мм до ВПИ, %, (Z) |
|
ДД-lO.Y |
от -1 до 10 | ||
|
ДД-20^ |
от -1 до 20 |
— | |
|
ДД-25/Т |
от -2,5 до 25 | ||
|
ДД-SO.TZ |
от -5 до 50 | ||
|
ДД-lOO.Y.Z |
от -10 до 100 | ||
|
ДД-^O.Y.Z |
от 0 до 150 | ||
|
ДД-ZOO.Y.Z |
от 0 до 200 | ||
|
ДД-300^^ |
от 0 до 300 | ||
|
ДД-400^^ |
от 0 до 400 | ||
|
ДД-500^^ |
от 0 до 500 | ||
|
ДД-600^^ |
от 0 до 600 | ||
|
ДД-700^^ |
от 0 до 7OO |
±0,04 (1); | |
|
ДД-800^^ |
от 0 до 800 |
±0,02* (2); |
±1,0 (1); |
|
ДД-900^^ |
от 0 до 900 |
±0,01* (3) |
±0,5* (2); |
|
ДД-lOOO.Y.Z |
от 0 до 1000 |
±0,2* (3); | |
|
ДД-llOO.Y.Z |
от 0 до 1100 |
±0,1* (4) | |
|
ДД-12С)С).УУ |
от 0 до 1200 | ||
|
ДД-1250^^ |
от 0 до 125O | ||
|
ДД-DOO.Y.Z |
от 0 до 1300 | ||
|
ДД-1350^^ |
от 0 до 1350 | ||
|
ДД-^OO.Y.Z |
от 0 до 1500 | ||
|
ДД-1750^^ |
от 0 до 1750 | ||
|
ДД-ZOOO.Y.Z |
от 0 до 2000 | ||
|
ДД-2500.Y.Z |
от 0 до 2500 | ||
|
ДД-3000.Y.Z |
от 0 до 3000 |
* По заказу
Таблица 9 - Основные технические характеристики машин испытательных универсальных МИМ
|
Наименование характеристики |
Значение | ||
|
Модификация |
МИМ.1 |
МИМ.2 |
МИМ.4 |
|
Габаритные размеры, мм, не более: - длина |
600 |
2000 |
3000 |
|
- ширина |
600 |
2000 |
3000 |
|
- высота |
3000 |
6000 |
6000 |
|
Масса, кг, не более |
300 |
10000 |
20000 |
Таблица 10 - Основные технические характеристики дополнительных датчиков перемещений (деформаций)
|
Наименование характеристики |
Значение |
|
Модификация |
ДД |
|
Габаритные размеры, мм, не более: | |
|
- длина |
500 |
|
- ширина |
500 |
|
- высота |
3300 |
|
Масса, кг, не более |
50 |
Таблица 11 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон показаний силы, кН |
от 0,000001 до 2000,000 |
|
Диапазон показаний скоростей перемещений подвижной траверсы, мм/мин |
от 0,00005 до 2000,00000 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от +15 до 25 |
|
- относительная влажность окружающего воздуха, %, не более |
80 |
|
- напряжение питания переменного тока, В |
230+14-23 /400+24-40 |
|
- частота питающего напряжения, Гц |
50±1 |
|
Средний срок службы, лет |
15 |
|
Вероятность безотказной работы за 1000 ч. |
0,92 |
наносится типографским способом на титульный лист эксплуатационной документации и на переднюю поверхность корпуса машины в виде наклейки.
Комплектность средства измеренийТаблица 12 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Машина испытательная универсальная МИМ в комплекте |
1 шт. | |
|
Оснастка |
- |
По заказу |
|
Персональный компьютер |
- |
По заказу |
|
Пульт оператора |
- |
По заказу |
|
Руководство по эксплуатации |
М*.01РЭ |
1 экз. |
|
Паспорт |
М*.01ПС |
1 экз. |
|
Методика поверки |
МП АПМ 44-20 |
1 экз. |
|
* - М - обозначение модификации | ||
Сведения о методиках (методах) измерений приведены в разделе 7 руководств по эксплуатации:
- МИМ.1.01РЭ «Машина испытательная универсальная МИМ. МИМ.1.
Руководство по
эксплуатации»;
- МИМ.2.01РЭ «Машина
испытательная
универсальная МИМ.
МИМ.2. Руководство по
эксплуатации»;
- МИМ.4.01РЭ «Машина
испытательная
универсальная МИМ.
МИМ.4. Руководство по
эксплуатации».
Нормативные и технические документы, устанавливающие требования к машинам испытательным универсальным МИМПриказ Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498 Об утверждении государственной поверочной схемы для средств измерений силы
ТУ4271-001-0264073386-2018 Машины испытательные универсальные МИМ. Технические условия;
