УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «27» июля 2021 г. № 1487

Лист № 1 Регистрационный № 31179-06 Всего листов 3

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы загрязнения сточной воды СТОК-101

Анализаторы загрязнения сточной воды СТОК-101 (далее анализатор) предназначены для измерения содержания загрязнения нефтью и твердыми взвешенными частицами сточной воды закачивамой в пласт с целью поддержания пластового давления.

Принцип действия анализатора заключается в вводе ультразвуковых колебаний в сточную воду и измерении отраженных от частиц нефти и твердых взвешенных частиц, находящихся в сточной воде, ультрзвуковых колебаний. В связи с тем, что содержание частиц в зоне контроля непрерывно изменяется, применен многоуровнеый метод оценки уровня отражённого сигнала.

Анализатор конструктивно выполнен в герметичном корпусе. Все электрические кабели выведены через герметичные выводы, обеспечивающие защиту электронных блоков от воздействия брызг жидкости.

Анализатор состоит из следующих составных частей:

• - блока измерительного;

• - блока питания;

• - датчика ультразвукового.

Питание анализатора осуществляется от сети 220 В через блок питания с двумя выходами. Датчик ультразвуковой содержит передающий и приемные пьезоэлементы, разделенные электрическими и акустическими экранами, что обеспечивает высокую чувствительность контроля. Датчик через патрубок на боковой поверхности трубопровода устанавливается таким образом, что его торцевая поверхность находится внутри контролируемой жидкости. Датчик можно установить (снять) на трубопроводе без остановки потока сточной воды в нем. Упругие колебания распростаняются в сточной воде в радиальном направлении. Приёмный пьезоэлектрический преобразователь преобразует упругие колебания в электрические. Электрические колебания от частиц нефти и твердых взвешенных частиц в сточной воде в виде последовательных импульсов различной амплитуды подается в измерительный блок. Измерения происходят циклами, каждый из которых состоит из 16 отдельных измерений. В конце цикла измерений (после 16-го измерения) микроконтроллер формирует из накопленных 16-и значений пакет данных, добавляет к нему заголовок и контрольную сумму и передает его через порт RS-485.

Анализаторы осуществляют функцию оперативного контроля содержания нефти и твердых взвешенных частиц на входе нагнетающих сточную воду насосов с целью поддержания пластового давления.

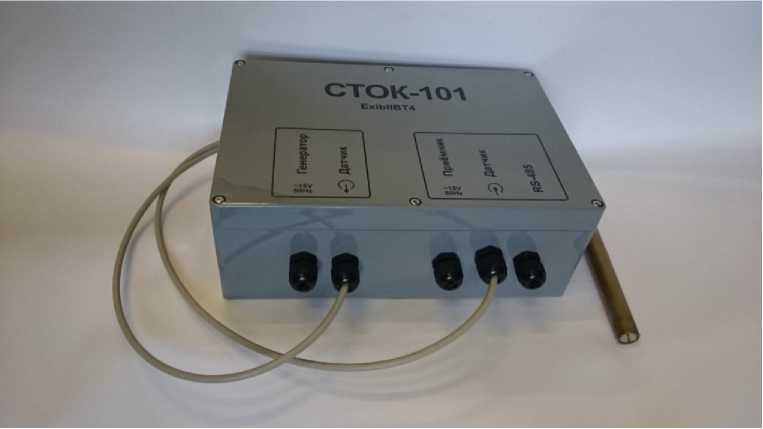

Рисунок 1 - Общий вид анализатора СТОК-101

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - высокой (в соответствии с Р 50.2.077-2014).

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Диапазон измерения содержания загрязнения мг/л............................от 15 до 200

Пределы допускаемого значения относительной погрешностти анализатора при измерении содержания загрязнения, %................................................... ±15

Длина линии связи, м, не более............................................................................100

Температура рабочей среды, °С.........................................от плюс 5 до плюс 40

Условия эксплуатации:

• - температура окружающей среды, °С..................................от плюс 5 до плюс 40

• - атмосферное давление, кПа...............................................................от 84 до 106,7

• - относительная влажность воздуха при t=25 °С и более

низких температурах без конденсации влаги, %, не более .....................................80

Рабочая частота ультразвуковых колебаний, МГц, не более

Электропитание анализатора от сети переменного тока:

• - напряжением, В..............................................................................220±22/33

• - частотой, Гц

Ток потребляемый, мА, не более

Мощность потребляемая, ВА, не более

Масса, кг, не более:

• - блок измерительный

• - блок питания

• - датчик

Габаритные размеры, мм, не более

• - блок измерительный...........................................................................265x185x95

• - блок питания................................................................................................115х90х56

• - датчик.............................................................................................................120,

Среднее сремя безотказной работы, ч, не менее ....................................15 000

Средний срок службы, лет, не менее

наносится типографским способом на титульный лист руководства по эксплуатации и заднюю панель блока измерительного в правом верхнем углу способом фотометрического покрытия.

Таблица 2

Сведения о методиках (методах) измерений приведены в Руководстве по эксплуатации.

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «27» июля 2021 г. № 1487

Сведения

об утвержденном типе средств измерений, подлежащие изменению в части сведений о месте осуществления деятельности изготовителя

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

27 июля 2021 г.

Москва

О внесении изменений в сведения об утвержденном типе средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденном типе средств измерений в части сведений о месте осуществления деятельности изготовителя утвержденного типа средств измерений согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средств измерений, прилагаемое к настоящему приказу.

• 3. ФГУП «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.



Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Сертификат: 028BB28700AQAC3E9843FA50B54F406F4C Кому выдан: Шалаев Антон Павлович

Действителен: с 29.12.2020 до 29.12.2021
