ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы аппаратно-программные «Вокорд-Трафик А» (далее - комплексы) предназначены для измерений скорости движения транспортных средств (ТС), времени фиксации ТС и его положения.

Принцип действия комплексов основан на измерении скорости движения транспортных средств (ТС) в зоне контроля косвенным методом по результатам измерений расстояния, пройденного ТС и интервала времени, за которое это расстояние пройдено. Для этого на границах контролируемого участка дороги устанавливаются комплексы аппаратно-программные (АПК) «Вокорд-Трафик Т» или «Вокорд-Трафик Р». Каждый из них работает следующим образом. При въезде ТС в зону контроля комплекс выделяет изображение ГРЗ ТС, отслеживает и распознает его в последовательности кадров, а также определяет время пересечения ТС виртуальной линии в зоне контроля АПК. По времени пересечения виртуальных линий на границах контролируемого участка одним и тем же ТС и расстоянию между виртуальными линиями определяется скорость ТС на участке. Точный момент времени пересечения виртуальной линии определяется комплексами за счет интерполяции по времени между двумя последовательными кадрами, на одном из которых ТС находится до виртуальной линии, а на другом - после виртуальной линии.

Измерение скорости осуществляется только в случае, если государственный регистрационный знак транспортного средства распознан комплексами.

Данные о фиксации ТС представляются в едином электронном файле, включающем: фотографию ТС с отображением государственных регистрационных знаков, сведения о местоположении комплексов, направлении движения ТС, дате и времени фиксации фактической скорости ТС, разрешенной скорости на данном участке автодороги, информацию о зафиксированном нарушении ПДД.

Все данные защищены от модификации и удаления цифровой подписью.

Все комплексы эксплуатируется в автоматическом режиме.

Комплекс состоит из двух комплексов аппаратно-программных «Вокорд-Трафик Р» (рег. № 59904-2015) или «Вокорд-Трафик Т» (рег. № 59905-2015) и специализированного программного обеспечения (ПО). Комплексы устанавливаются как сбоку от дороги, так и непосредственно над проезжей частью.

Комплексы опломбированы специальной пломбой, разрушающейся при попытке удаления.

Общий вид комплексов представлен на рисунках 1 и 2.

а)

б)

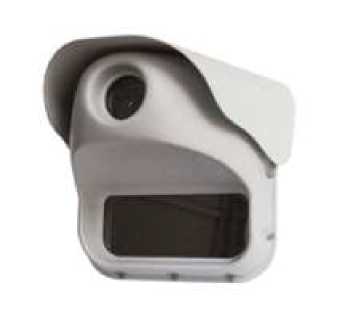

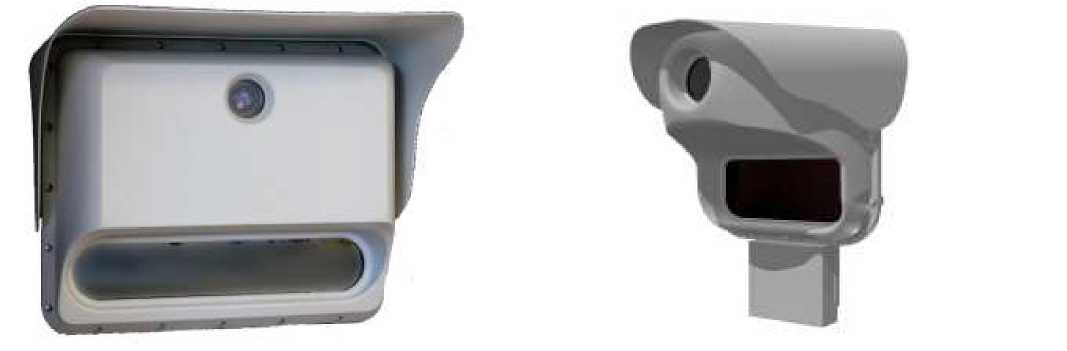

Рисунок 1 - Общий вид АПК «Вокорд Трафик Р»

а) модуль VOCORD Cyclops; б) модуль VOCORD MicroCyclops

а)

б)

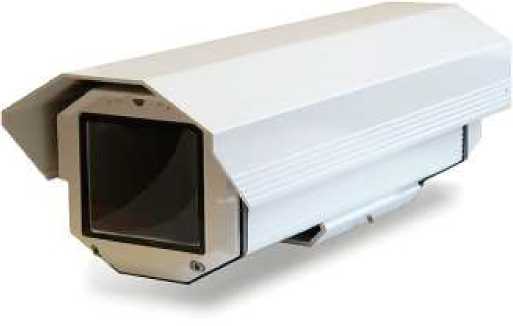

Рисунок 2 - Общий вид АПК «Вокорд Трафик Т»

а) модуль VOCORD NetCam; б) модуль VOCORD MicroCyclops

Комплексы имеют специализированное программное обеспечения. Часть специализированного ПО является метрологически значимым. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульный лист руководства по эксплуатации методом компьютерной графики.

Таблица 4 - Комплектность комплексов

осуществляется по документу ШТАГ.421457.025МП «Инструкция. Комплексы аппаратнопрограммные «Вокорд-Трафик А». Методика поверки с изменением № 1», утвержденному ФГУП «ВНИИФТРИ» 27 марта 2018 г.

Основные средства поверки:

рулетка измерительная металлическая 2 класса по ГОСТ 7501-98;

аппаратура навигационная потребителей глобальных навигационных спутниковых систем ГЛОНАСС/GPS ГеоС-3, (рег. № 53513-13);

курвиметр полевой КП-230С, (рег. № 37342-08).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых систем с требуемой точностью.

Знак о поверке комплекса наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Комплекс аппаратно-программный «Вокорд-Трафик А». Технические условия 4278-025-51209782-2014.

Закрытое акционерное обществ «Вокорд Телеком» (ЗАО «Вокорд Телеком»)

ИНН 7734205188

Адрес: 143025, Московская область, Одинцовский район, деревня Сколково, улица Новая, дом 100

Почтовый адрес: 123298, г. Москва, а/я 7

Телефон (факс): +7(495)7872626

E-mail: info@vocord.ru

Web-сайт: www.vocord.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»).

Юридический адрес: 141570, Московская область, Солнечногорский р-н, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11.

Почтовый адрес: 141570, Московская область, Солнечногорский район, п/о Менделеево

Телефон (факс): +7(495) 526-63-00; +7(495) 526-63-00

E-mail: office@vniiftri.ru

Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа № 30002-13 от 07.10.2013 г.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

1 июня 2018 г.                                              №   1084

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 62876 «Комплексы аппаратно-программные Вокорд-Трафик А» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями ЗАО «Вокорд Телеком» от 05 марта 2018 г. № 2-01-011/47 и № 02-01-011/49 приказываю:

• 1. Внести изменения в описание типа на комплексы аппаратно-программные Вокорд-Трафик А, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 64488-16, изложив его в новой редакции согласно приложению к настоящему приказу. Установить поверку по документу ШТАГ.421457.025МП с изменением № 1 и распространить действие документа на комплексы аппаратно-программные Вокорд-Трафик А, находящиеся в эксплуатации.

• 2.  Переоформить свидетельство об утверждении типа № 62876 «Комплексы аппаратно-программные Вокорд-Трафик А», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 64488-16, в связи с внесением изменений в документ на методику поверки.

• 3.  Управлению метрологии (Е.Р.Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.
