МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

10 июня 2021 г.

Москва

О внесении изменений в сведения об утвержденном типе средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденном типе средств измерений в части сведений об изготовителе (правообладателе) утвержденного типа средств измерений, согласно приложению к настоящему приказу.

• 2. ФГУП «ВНИИМС» (А.Ю.Кузин) внести соответствующие изменения в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906, и настоящим приказом.

• 3.  Контроль за исполнением настоящего приказа возложить на заместителя Руководителя Госстандарта С.С.Голубева.

/ \ Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Сертификат: O1BO4FD2OO37AC92B24BBE37DDE2D3F374

Кому выдан: Кулешов Алексей Владимирович

Действителен: с 15,09.2020 до 15.09.2021

<___________—----------/

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «10» июня 2021 г. № 992

Сведения

об утвержденном типе средств измерений, подлежащие изменению в части сведений об изготовителе (правообладателе)

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «10» июня 2021 г. № 992

Регистрационный № 74447-19

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Толщиномеры ультразвуковые CL5

Толщиномеры ультразвуковые CL5 (далее - толщиномеры) предназначены для измерений толщины изделий из металлов, сплавов при одностороннем доступе к ним.

Принцип действия толщиномеров основан на ультразвуковом импульсном эхо-методе измерения, при котором ультразвуковые колебания (УЗК) отражаются от границы раздела сред с разными акустическими свойствами.

Толщиномеры состоят из электронного блока и ультразвукового преобразователя, подключаемого к электронному блоку с помощью кабеля. На электронном блоке расположены клавиатура и дисплей, на котором отображаются результаты измерений в миллиметрах или дюймах, на торцевой поверхности электронного блока - разъём для подключения ультразвуковых преобразователей 2DFR, A-2F, MNIDFR, DFR-P, K-PEN, CA211A. Толщиномеры комплектуются ультразвуковыми преобразователями, которые поставляются изготовителем в соответствии с условием заказа и применением толщиномера.

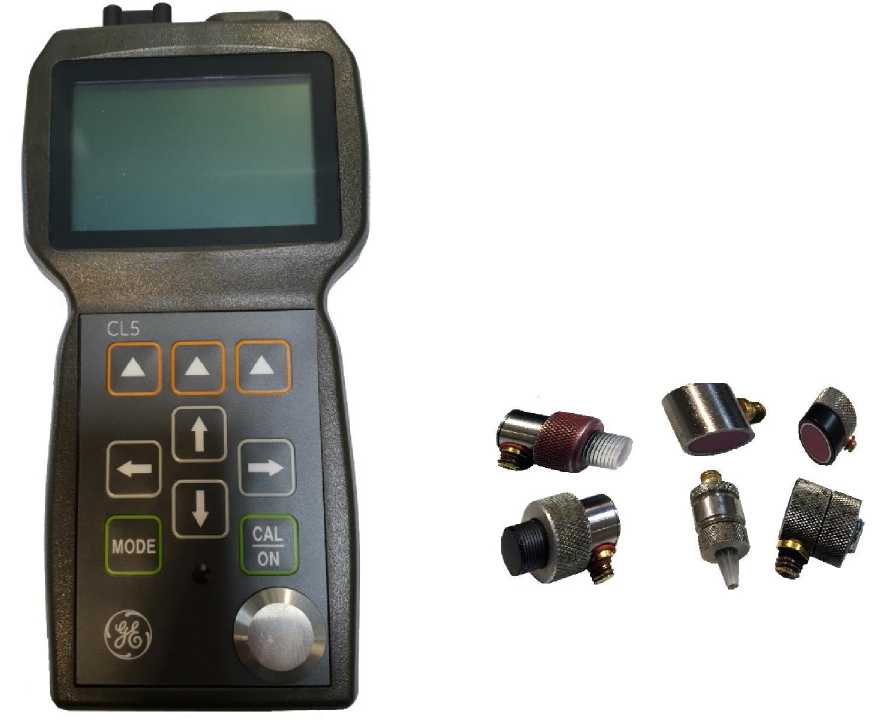

Общий вид толщиномеров представлен на рисунке 1.

а) б)

Рисунок 1 - Общий вид толщиномеров

а) электронный блок, б) преобразователи ультразвуковые

Схема пломбировки от несанкционированного доступа, обозначение места нанесения

знака поверки представлены на рисунке 2.

Место нанесения знака поверки

Место пломбировки

Рисунок 2 - Схема пломбировки от несанкционированного доступа

Толщиномеры имеют встроенное программное обеспечение (далее - ПО), предназначенное для сбора, обработки, хранения и визуализации результатов измерений.

Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014. Метрологические характеристики нормированы с учетом ПО. Идентификационные данные ПО метрологически значимой части приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульный лист паспорта типографским способом.

Таблица 4 - Комплектность толщиномеров

приведены в Руководстве по эксплуатации Толщиномеров ультразвуковых CL5 (Выпуск 02, от июня 2005 года); Раздел 7.

Техническая документация фирмы Baker Hughes EMEA Unlimited Company, Ирландия
