МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

3 декабря 2018 г.                                           _№  2550

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 44538 «Машины разрывные ИР 5143-200» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент), и в связи с обращениями ООО «ЗИП» от 25 мая 2018 г. № 006/24а и № 007/24а приказываю:

• 1. Внести изменения в описание типа на машины разрывные ИР 5143-200, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 20228-00, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Установить методику поверки по документу Гб 2.773.262 М ПС (раздел 12 с изменением № 1) «Машина разрывная ИР 5143-200. Методика поверки» и распространить действие документа на машины разрывные ИР 5143-200, находящиеся в эксплуатации.

• 3. Переоформить свидетельство об утверждении типа № 44538 «Машины разрывные ИР 5143-200», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 20228-00, в связи с внесением изменений в методику поверки.

• 4.  Управлению метрологии (Д.В.Гоголев), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой

Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: O0E1O36EE32711E880E9EO071BFC5DD276

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 08.11.2018 до 08.11.2019

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Машины разрывные ИР 5143-200 предназначены для создания нормированного значения силы при испытаниях на растяжение или сжатие образцов из металлов, сплавов; определение силовых характеристик и деформаций (прогиба) пружин винтовых и тарельчатых; других материалов и изделий в пределах их технических возможностей.

Принцип работы машин основан на преобразовании нагрузки, приложенной к испытываемому образцу, датчиком тензорезисторным, в аналоговый электрический сигнал, изменяющийся пропорционально этой нагрузке.

Приложенная нагрузка, создаваемая машинами, деформирует испытуемый образец, при этом производится измерение значения величины этой нагрузки и соответствующей ей величины деформации образца.

Машины состоят из основания и закреплённой на ней рамы с неподвижной и подвижной траверсами, электронного блока управления (на приборной стойке или в основании машины), пульта оператора. Подвижная траверса перемещается по направляющим колоннам с помощью управляемого электромеханического привода. Скорость перемещения подвижной траверсы задаётся на электронном блоке управления с использованием пульта оператора, либо с компьютера (ноутбука) и пульта оператора. Испытываемый образец устанавливается в захватах, один из которых закреплён на подвижной траверсе, а второй - неподвижен.

В качестве силоизмерителя используется тензорезисторный датчик. С подвижной траверсой связан датчик перемещения, выходной сигнал которого обрабатывается электронным блоком и выводится на дисплей. Машины могут быть укомплектованы различными аксессуарами (захватами, экстензометрами для обеспечения различных видов измерений испытываемого образца).

Управление машиной, приём и преобразование информации в цифровую форму от датчика тензорезисторного силоизмерительного, датчика перемещения и конечных выключателей производятся с пульта оператора, на панели которого расположены жидкокристаллический графический дисплей и клавиатура управления и пульта оператора, либо с пульта оператора и компьютера (ноутбука).

Машина обеспечивает:

• - ввод данных и управление с клавиатуры в диалоговом режиме;

• - испытание образца по заданному алгоритму;

• - полную автоматизацию процесса испытаний: ускоренный подвод подвижной траверсы к образцу с автоматическим переключением скорости с ускоренной на рабочую, а так же быстрый автоматический возврат траверсы в исходное положение после разрушения образца;

-математическую обработку результатов испытаний;

-выдачу информации о результатах испытаний на дисплей;

-связь с внешними устройствами.

Машины выпускаются в трёх модификациях:

ИР 5143-200-10; ИР 5143-200-11; ИР 5143-200-12, отличающихся комплектностью, которая расширяет возможности при испытаниях.

При этом упруго-прочностные характеристики по ГОСТ 1497 определяются на модификациях машин:

• - модификация ИР 5143-200-10 - временное сопротивление, относительное удлинение, относительное сужение, истинное сопротивление разрыву;

• - модификация ИР 5143-200-11; ИР 5143-200-12 (с программным обеспечением) - временное сопротивление, относительное удлинение, относительное сужение, истинное сопротивление разрыву, физический предел текучести, условный предел текучести, модуль упругости, предел пропорциональности.

Машины могут быть использованы в производственных и лабораторных условиях в машиностроении, металлургии, энергетике, нефтегазовой и других отраслях промышленности при изучении и контроле физико-механических свойств металлов.

Общий вид машин представлен на рисунках 1 и 2.

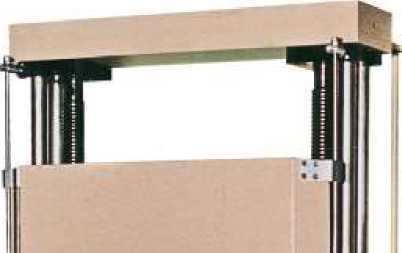

Рисунок 1 - Общий вид машин ИР 5143-200 (с приборной стойкой ПС-12)

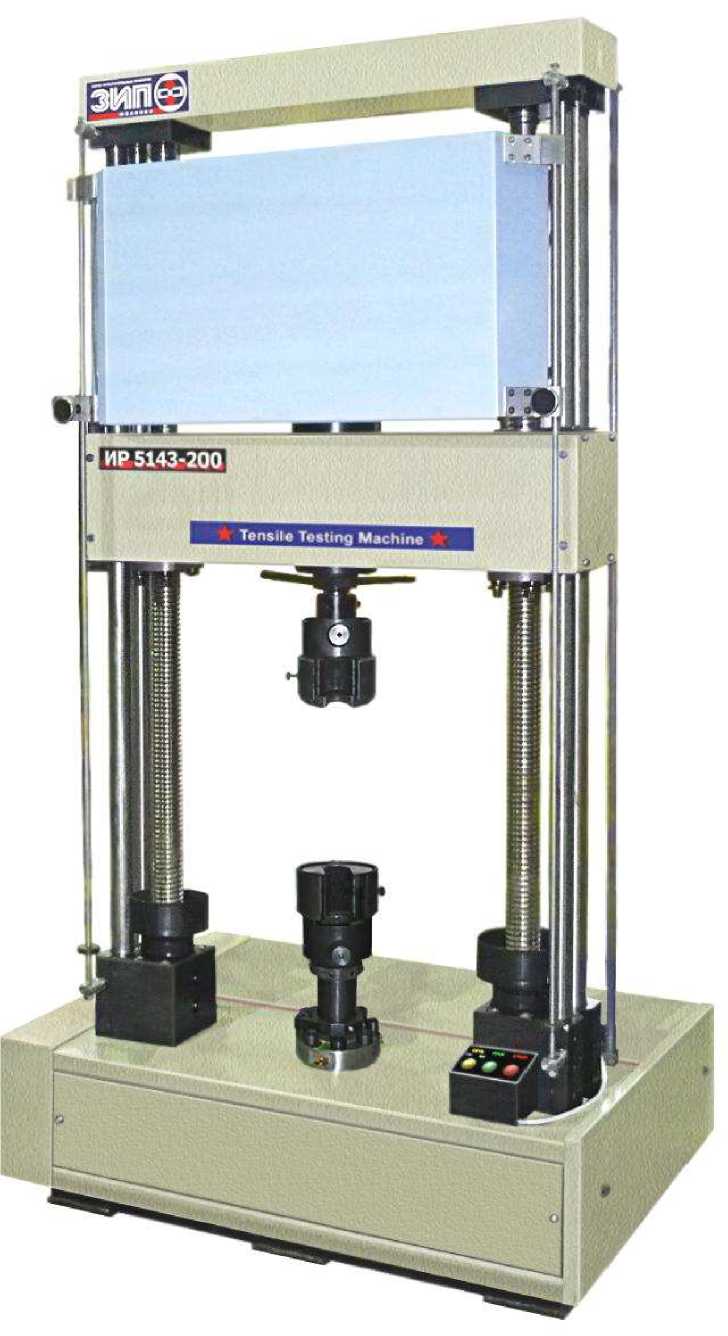

Рисунок 2 - Общий вид машин ИР 5143-200 (с блоком управления в основании машины)

Программное обеспечение (ПО) машин предназначено для управления режимами работы, обработки результатов измерений силы, перемещения траверсы, деформации испытываемого образца и вывода измерительной информации на дисплей устройства ввода и отображения.

Машины имеют защиту встроенного ПО от преднамеренных или непреднамеренных изменений, реализованную путем защиты блока микропроцессорных контроллеров от чтения и записи исполняемого кода. Доступ к ПО ограничен паролями.

Уровень защиты ПО от преднамеренных или непреднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

*2.7 - метрологически значимая часть ПО;

XX - метрологически не значимая часть ПО.

Метрологически не значимая часть ПО является сервисной частью, её объём и конфи-

гурация оговариваются при заказе.

Программное обеспечение машин обеспечивает:

• - ввод всех параметров испытания единичного образца или серии образцов с клавиатуры консоли в диалоговом режиме;

• - испытание образца по заданному алгоритму;

• - полную автоматизацию процесса испытаний, включая быстрый возврат траверсы в исходное положение после разрушения образца;

• - математическую обработку результатов испытаний;

• - выдачу информации о результатах испытания на дисплей консоли;

• - связь с внешними устройствами.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на фирменные таблички фотохимическим способом и наносится на титульном листе паспорта методом печати.

Таблица 4 - Комплектность машин разрывных типа ИР 5143-200

*- поставляется по дополнительному заказу

осуществляется по документу Гб 2.773.262 М ПС (раздел 12 с изменением № 1) «Машина разрывная ИР 5143-200. Методика поверки», утвержденному ФБУ «Ивановский ЦСМ» от 16 мая 2018 года.

Основные средства поверки:

• - рабочие эталоны 2 разряда по ГОСТ 8.640-2014 в диапазоне значений от 50 Н до 250 кН, ПГ ±0,24 %;

• - индикатор часового типа ИЧ-50, КТ 0, (рег. № 33841-07);

• - штангенрейсмас ШР-1600-0,1 (рег. № 9560-07);

• - секундомер механический СОСпр-2б-3-000, 0-60, КТ3, (рег. № 11519-06).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

приведены в эксплуатационном документе.

ГОСТ 28840-90 Машины для испытания материалов на растяжение сжатие и изгиб. Общие технические требования

ТУ 4271-148-05784963-99 «Машины разрывные ИР 5113-100, ИР 5143-200 и ИР 5145500. Технические условия» с изменением № 1 от 15 марта 2018 года

Общество с ограниченной ответственностью «Завод испытательных приборов» (ООО «ЗИП»)

ИНН 3702649056

Адрес: 153582, г. Иваново, ул. Лежневская, 183

Тел./факс: (4932) 23-45-95

E-mail: info@ziptest.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Ивановской области»

Адрес: 153000, г. Иваново, ул. Почтовая, д. 31/42

Тел.: (4932) 32-84-85, факс: (4932) 41-60-79

Е-mail: post@csm.ivanovo.ru

Аттестат аккредитации ФБУ «Ивановский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311781 от 22.08.2016 г.
