Номер по Госреестру СИ: 76727-19
76727-19 Корректоры объема газа
(ERZ 2000-DI)
Назначение средства измерений:
Корректоры объема газа ERZ 2000-DI предназначены для преобразования входных аналоговых и цифровых сигналов тока, сопротивления, частотных сигналов, импульсных сигналов, вычисления массового расхода, объемного расхода и объема газа (природного, попутного нефтяного, других углеводородных и неуглеводородных газов), приведенных к стандартным условиям.

Внешний вид.
Корректоры объема газа
Рисунок № 1

Внешний вид.
Корректоры объема газа
Рисунок № 2

Внешний вид.
Корректоры объема газа
Рисунок № 3

Внешний вид.
Корректоры объема газа
Рисунок № 4
Программное обеспечение
Корректоры имеют встроенное программное обеспечение (далее - ПО). BIOS -системное ПО, обеспечивающее работу прикладного ПО ERZ 2000-DI_V1.1.0. ПО предназначено для обеспечения полнофункциональной работоспособности корректора. Идентификационные данные ПО могут быть проконтролированы через встроенный дисплей либо удаленно. Защита ПО корректоров от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу осуществляется путем идентификации, введением паролей и разграничением прав доступа, ведением архива изменений, а также путем механического пломбирования калибровочного замка и корпуса.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение | |
Идентификационное наименование ПО |
BIOS |
ERZ 2000-DI V1.1.0 |
Номер версии (идентификационный номер) ПО |
2.008 |
1.1 |
Цифровой идентификатор (контрольная сумма) |
5AB5 |
0D9D |
Алгоритм вычисления цифрового идентификатора |
CRC16 |
CRC16 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографическим способом внизу титульной страницы, на типовую табличку на передней панели.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к корректорам объема газа ERZ 2000-DIГОСТ Р 8.662-2009 (ИСО 20765-1:2005) ГСИ. Газ природный. Термодинамические свойства газовой фазы. Методы расчетного определения для целей транспортирования и распределения газа на основе фундаментального уравнения состояния AGA8
ГОСТ 30319.2-2015 Газ природный. Методы расчета физических свойств. Вычисление физических свойств на основе данных о плотности при стандартных условиях и содержании азота и диоксида углерода
ГОСТ 30319.3-2015 Газ природный. Методы расчёта физических свойств. Вычисление физических свойств на основе данных о компонентном составе
ГОСТ 31610.11-2014 (IEC 60079-11:2011) Взрывоопасные среды. Часть 11.
Оборудование с видом взрывозащиты «искробезопасная электрическая цепь «i»
Приказ Росстандарта от 15.02.2016 г. № 146 Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления
Приказ Росстандарта от 31.07.2018 № 1621 Об утверждении государственной поверочной схемы для средств измерений времени и частоты
Приказ Росстандарта от 01.02.2018 г. № 2091 Об утверждении государственной поверочной схемы для средств измерений силы постоянного тока в диапазоне от 140-16 до 100 А
Техническая документация Фирмы «RMG Messtechnik GmbH», Германия
Поверка
Поверкаосуществляется по документу МП 1204/1-311229-2019 «Государственная система обеспечения единства измерений. Корректоры объема газа ERZ 2000-DI. Методика поверки», утвержденному ООО Центр Метрологии «СТП» 12 апреля 2019 г.
Основные средства поверки:
-
- рабочий эталон 2-го разряда единицы силы постоянного электрического тока в соответствии с ГПС, утвержденной приказом Росстандарта от 01.10.2018 № 2091, в диапазоне от 0 до 25 мА;
-
- рабочий эталон 3-го разряда единицы электрического сопротивления постоянного тока в соответствии с ГПС, утвержденной приказом Росстандарта от 15.02.2016 № 146, в диапазоне значений, соответствующих диапазону измерений поверяемого средства измерений;
-
- рабочий эталон единицы времени и частоты 4-го разряда в соответствии с ГПС, утвержденной приказом Росстандарта от 31.07.2018 № 1621, в диапазоне значений, соответствующих диапазону измерений поверяемого средства измерений.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) свидетельство о поверке.
Изготовитель
Фирма «RMG Messtechnik GmbH», ГерманияАдрес: Otto-Hahn Strasse, 5, 35510 Butzbach, Germany
Телефон: +49(0)6033 897 134; факс: +49(0)6033 897 191
Web-сайт: https://www.rmg.com/
Заявитель
Общество с ограниченной ответственностью «РМГ РУС» (ООО «РМГ РУС»)ИНН 7751032954
Адрес: 142784, г. Москва, п. Московский, Киевское шоссе 22-й км, Бизнес-парк «Румян-цево», домовл. 4, строен. 4, блок Д, офис 404
Телефон/факс +7 (495) 230-84-83, 662-14-18
E-mail: info@rmg-rus.ru
Испытательный центр
Общество с ограниченной ответственностью Центр Метрологии «СТП»Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, корп. 5, офис 7
Телефон: +7 (843) 214-20-98, факс: +7 (843) 227-40-10
Web-сайт: http://www.ooostp.ru
Принцип действия корректоров объема газа ERZ 2000-DI (далее - корректоры) основан на измерении сигналов, поступающих от измерительных преобразователей давления, температуры, расхода, объема, потоковых приборов анализа состава и свойств газа, дальнейшем преобразовании сигналов в значения измеряемых параметров и вычислении по соответствующему алгоритму расхода и количества среды, количества тепловой энергии. В качестве входных величин для обработки также могут использоваться величины, задаваемые вручную, и принимаемые от системы верхнего уровня через цифровые интерфейсы.
Корректор состоит из миникомпьютера, сенсорного экрана, модуля ввода/вывода сигналов и барьеров искрозащиты (опция), размещенных в одном металлическом корпусе (для монтажа в 19-дюймовую стойку). На лицевой панели корпуса размещен пломбируемый аппаратный переключатель.
Корректоры объема газа ERZ 2000-DI выпускаются в следующих модификациях: ERZ 2004-DI и ERZ 2104-DI, которые отличаются алгоритмами расчета физических свойств.
Модификация ERZ 2004-DI осуществляет приведение объемного расхода и объема газа к стандартным условиям по давлению, температуре и коэффициенту сжимаемости по алгоритмам согласно ГОСТ 30319.2-2015, ГОСТ 30319.3-2015. Модификация ERZ 2104-DI дополнительно осуществляет учет теплоты сгорания газа по компонентному составу по ГОСТ Р 8.662-2009 (ИСО 20765-1:2005).
Корректоры обеспечивают выполнение следующих функций:
-
- измерение и преобразование аналоговых сигналов (сигналы силы постоянного тока от 4 до 20 мА, сигналы термометров сопротивления типа Pt100 по ГОСТ 6651-2009), импульсных, а также дискретных и цифровых сигналов от преобразователей давления, температуры, плотности, влажности, расходомеров (в том числе ультразвуковых) и счетчиков газа, хроматографов и других первичных преобразователей;
-
- вычисление объемного расхода и объема газа, приведенных к стандартным условиям (природного и других неагрессивных, сухих газов, в том числе аргон, азот, воздух), с использованием рассчитанного или подстановочного коэффициента сжимаемости;
-
- вычисление физических свойств природного газа в соответствии с ГОСТ 30319.22015, ГОСТ 30319.3-2015, AGA8-92DC, ГОСТ Р 8.662-2009;
-
- хранение архивов измеренных и расчетных параметров, ведение журналов событий и нештатных ситуаций;
-
- сигнализацию при отказе измерительных преобразователей, при выходе измеряемых параметров за установленные пределы и в случае сбоев в работе корректора;
-
- управление запорной и регулирующей арматурой, многоканальное
ПИД-регулирование и реализацию алгоритмов управления;
-
- передачу информации в системы более высокого уровня;
-
- защиту от преднамеренных и непреднамеренных изменений и несанкционированного доступа.
Общий вид корректоров представлен на рисунке 1.

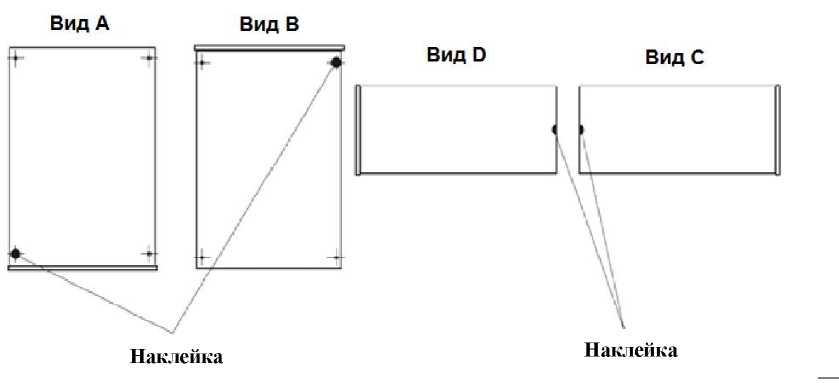

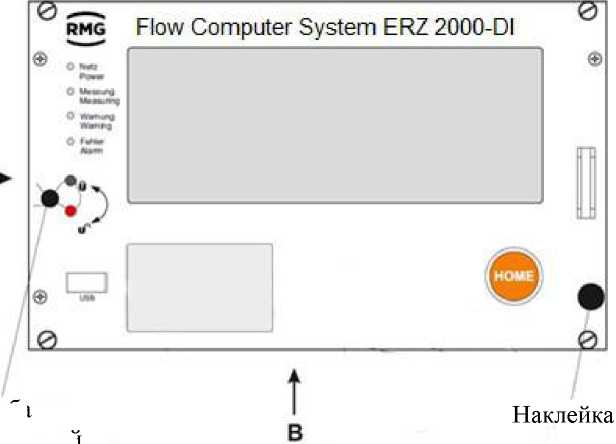

Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Газоснабжающая организация осуществляет пломбировку с помощью проволоки и свинцовой (пластмассовой) пломбы. Пломбировку корпуса осуществляют с помощью защитных наклеек изготовителя.

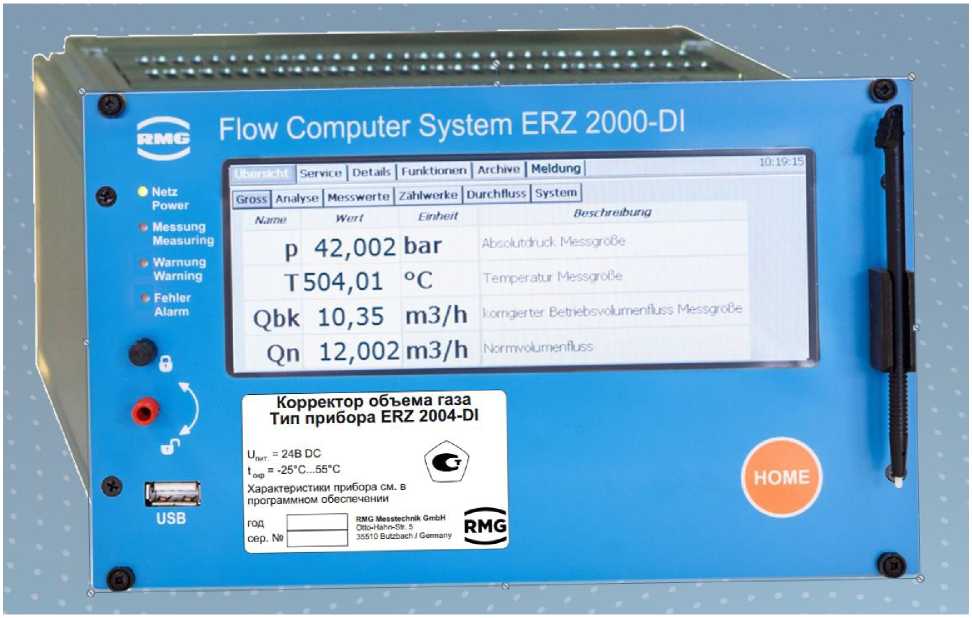

Рисунок 1 - Внешний вид корректора ERZ 2000-DI
А
I
Пломба газоснабжающей организации
Лицевая панель
С

«— D

212,0

USB-D
C0M7
X18
caw
X19
-----------------f
Пломба
Пломба
Пломба
Пломба
L
_|сз ±L
РЕ
24VDC F1=2A
COMI COM2 COM3
X16
100-230VAC F1=1,6A □ | |||||||=]
l=]
Ethernet №. 2 Nr. 1

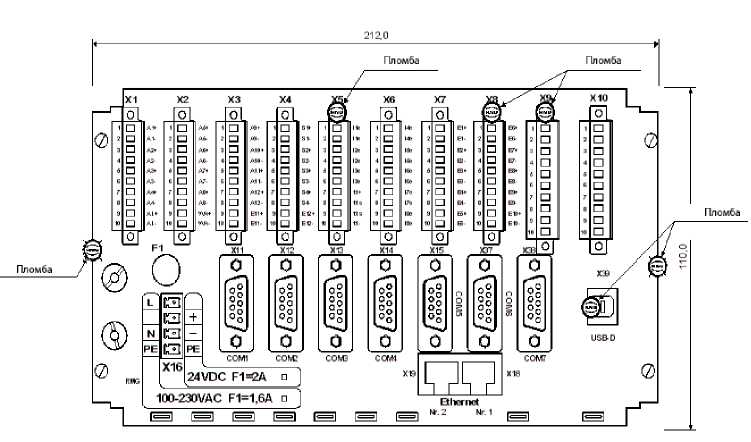

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначения мест нанесения пломбы газоснабжающей организации и пломб изготовителя (наклеек)
Т а б л и ц а 5 - Комплектность
Наименование |
Обозначение |
Количество |
Корректор объема газа ERZ 2000-DI |
— |
1 шт. |
Паспорт |
— |
1 экз. |
Руководство по эксплуатации |
— |
1 экз. |
Методика поверки |
МП 1204/1-311229-2019 |
1 экз. |
Комплект заводской документации |
— |
1 экз. |
Комплект монтажных частей* |
— |
1 шт. |
* В соответствии с заказом |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон преобразования сигналов от термометров сопротивления в цифровое значение, °С |
от -30 до +80 |
Диапазон измерений по каналам ввода сигналов силы постоянного тока, мА |
от 4 до 20 |
Верхний предел измерений по каналам ввода частотных сигналов, Гц |
6000 |
Пределы допускаемой абсолютной погрешности преобразования сигналов от термометров сопротивления в цифровое значение, °С |
±0,1 |
Пределы допускаемой относительной погрешности по каналам ввода сигналов силы постоянного тока от 4 до 20 мА, % |
±0,1 |
Пределы допускаемой абсолютной погрешности по каналам ввода частотных сигналов, Гц |
±0,2 |
Пределы допускаемой абсолютной погрешности по каналам ввода импульсных сигналов, импульс на 10000 |
±1 |
Пределы допускаемой относительной погрешности, обусловленной реализацией алгоритмов при вычислении объемного расхода и объема газа, приведенных к стандартным условиям, и физических свойств газа, % |
±0,005 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Алгоритмы расчета физических свойств природного газа |
ГОСТ 30319.2-2015, ГОСТ 30319.3-2015, AGA8-92DC, ГОСТ Р 8.662-2009 |
Напряжение питания постоянного тока, В |
от 20 до 28 |
Потребляемая мощность, Вт, не более |
24 |
Условия эксплуатации:
|
от -25 до +55 до 90 при температуре +35 °С |
Габаритные размеры, мм, не более:
|
129 214 330 |
Масса, кг, не более |
3,0 |
Средняя наработка на отказ, ч |
100000 |
Таблица 4 - Каналы ввода/вывода и интерфейсы
Тип |
Количество |
Входы: | |
- токовые от 4 до 20 мА |
3 |
- сопротивления |
1 |
- частотные |
2 |
- дискретные |
8 |
Выходы: | |
- дискретные |
8 |
- импульсные |
4 |
Цифровые интерфейсы: - RS232, RS422/485 (протоколы Modbus RTU, Modbus | |
ASCII) |
5 |
- Ethernet (протокол TCP/IP) |
2 |
- USB (только для USB-устройств, мыши или |
2 (на лицевой и на задней |
принтера) |
панелях) |
