Номер по Госреестру СИ: 72348-18
72348-18 Счетчики газа ультразвуковые
(USZ 08)
Назначение средства измерений:
Счетчики газа ультразвуковые USZ 08 (далее - счетчики) предназначены для измерений и вычислений объема и объемного расхода природного газа, при рабочих условиях на объектах ООО «Газпром межрегионгаз Уфа».
Внешний вид.
Счетчики газа ультразвуковые
Рисунок № 1
Внешний вид.
Счетчики газа ультразвуковые
Рисунок № 2
Внешний вид.
Счетчики газа ультразвуковые
Рисунок № 3
Программное обеспечение
Счетчик имеет встроенное программное обеспечение (далее - ПО), включающее алгоритм вычисления, который основан на конструктивных особенностях счетчика. ПО установлено в вычислителе и аттестовано в установленном порядке по МИ 2955-2005, сертификат соответствия №06.0001.0410 выдан АНО «Межрегиональный испытательный центр» 14.07.2010 г с приложением №2 от 14 марта 2012 г.
ПО предназначено для расчета объема и объемного расхода газа при рабочих условиях, посредством измерения скорости потока газа на основании времени прохождения ультразвуковых импульсов по каждому из лучей, ее усреднением с учетом внутреннего диаметра.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение | |||
Наименование ПО |
Программное обеспечение счетчика «1 |
USZ 08» | ||
Версия программного обеспечения |
1.200 |
1.202 |
1.400 |
1.403 |
Цифровой идентификатор (контрольная сумма) |
56BA |
F72A |
4442 |
F896 |
Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Помимо возможности просмотра и изменения параметров с помощью магнитного стержня непосредственно на дисплее счетчика доступ может осуществляться с помощью конфигурационного программного обеспечения RMGView, которое состоит из модулей просмотра, диагностики и редактирования, предназначенных для проведения проверки технического состояния счетчика.
RMGView находится под многоуровневой системой защиты, которая предоставляет доступ только уполномоченным пользователям и одновременно определяет, какие параметры пользователь может вводить или изменять.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации методом компьютерной графики, на лицевую панель вычислителя в верхнем левом углу методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к счетчикам газа ультразвуковым USZ 08ГОСТ Р 8.618-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений объемного и массового расходов газа
ГОСТ 8.611-2013 ГСИ. Расход и количество газа. Методика (метод) измерений с помощью ультразвуковых преобразователей расхода
Техническая документация фирмы «RMG Messtechnik GmbH», Германия
Поверка
Поверкаосуществляется по документу МП 51422-12 «Инструкция. ГСИ. Счетчики газа ультразвуковые USZ 08. Методика поверки», с изменением №1, утвержденному ФГУП «ВНИИР»16 августа 2015 г.
Основные средств поверки:
-установка поверочная расходоизмерительная, поверочная среда: природный газ, диапазон задаваемого объемного расхода должен соответствовать рабочему диапазону поверяемого счетчика, с пределом основной относительной погрешности ±0,23% (или средним квадратическим отклонением результатов измерений не более 0,05% при 11 независимых измерениях, и неисключенной систематической погрешности не превышающей 0,1%);
-установка поверочная расходоизмерительная, поверочная среда: воздух, диапазон задаваемого объемного расхода должен соответствовать рабочему диапазону поверяемого счетчика, с пределом основной относительной погрешности ±0,3%;
-частотомер Ч3-63, диапазон измеряемых частот от 0,01 Гц до 20 МГц (регистрационный номер 9084-83);
-измеритель влажности и температуры ИВТМ-7, пределы измерений от минус 20 °С до 60 °С, пределы основной абсолютной погрешности при измерений температуры ± 0,2 °С (регистрационный номер 15500-12);
-манометр эталонный МО с верхним пределом измерений соответствующим верхнему пределу рабочего давления счетчика, класс точности 0,15 (регистрационный номер 43816-10);
-термометр ртутный стеклянный лабораторный, диапазон измерений от 0 до 50 °С, цена деления 0,1 °С (регистрационный № 303-91);
-барометр-анероид БАММ-1, диапазон измерений от 80 до 106,7 кПа, цена деления шкалы 100 Па (регистрационный № 5738-76);
-психрометр ВИТ-1, диапазон измерений относительной влажности от 30% до 80%, цена деления термометров 0,5 °С (регистрационный № 42453-09);
-калибратор многофункциональный ASC300-R, генерирование постоянного тока в диапазоне от 0 до 24 мА, погрешность ±(0,015% от показания ±2мкА), имитация сигналов от термометров сопротивления Pt100 в диапазоне от минус 200 до плюс 300, абсолютная погрешность ±0,03°С (регистрационный № 25895-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке счетчика.
Изготовитель
Фирма «RMG Messtechnik GmbH», Германия.Адрес:
Otto-Hahn Strasse, 5, 35510 Butzbach
Телефон: +49 (0)6033 897 134
Факс +49 (0)6033 897 191
www.honeywell.com/ps/rmg
Заявитель
Общество с ограниченной ответственностью «Газпром межрегионгаз Уфа»(ООО «Газпром межрегионгаз Уфа»)
ИНН 0276046524
Юридический адрес: 450008, Республика Башкортостан, г.Уфа, ул. Ленина, 5/4
Фактический адрес: 450059, Республика Башкортостан, г.Уфа, ул. Новосибирская, д. 2, корп. 4
Телефон: +7 (347)2799530
Факс: +7 (347)2799540
E-mail:bashkirgaz@bashkirgaz.ru
Испытательный центр
Центр испытаний средств измерений Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт расходометрии»(ФГУП «ВНИИР»)
Адрес: 420088, г. Казань, ул. 2-я Азинская, 7 «а»
Телефон: +7 (843) 272-70-62, (843) 272-11-24
Факс: +7 (843) 272-00-32, (843) 272-11-24
Web-сайт: www.vniir.org
E-mail:office@vniir.org
Принцип действия счетчиков основан на методе измерения разности между временем прохождения ультразвуковых импульсов по потоку и против потока газа. Измеренная разность времени, пропорциональная скорости потока, преобразуется в значение объемного расхода.
Конструктивно счетчики состоят из корпуса, в котором установлено шесть пар ультразвуковых приемопередатчиков (далее - УЗП), и блока электроники USE 09 (далее -вычислитель), который закреплен с наружной стороны корпуса и не подвержен влиянию давления измерительной линии.
УЗП крепятся непосредственно на корпусе счетчика и не выступают в проточную часть трубопровода, что обеспечивает минимальные потери давления газа на счетчике. Пары УЗП образуют акустические каналы, которые расположены симметрично относительно оси счетчика, что позволяет измерять расход газа в реверсивном направлении. Кроме этого возможно провести самодиагностику и анализ профиля потока. Измерения по акустическим каналам проводятся попеременно в обоих направлениях, что позволяет избежать влияния разности скорости распространения звука в измеряемой среде на точность измерений.
Вычислитель на основании результатов измерений по акустическим каналам рассчитывает скорость потока среды, усредненную по поперечному сечению счетчика, объемный расход и объем газа в прямом и обратном (при необходимости) направлениях. В его состав входит жидкокристаллический дисплей, на котором отображаются параметры настроек, значения измерений и вычислений, сообщения системы самодиагностики, предупреждения и аварийные сообщения, показания внешних датчиков температуры и давления.
Все изменения конфигурируемых параметров или архивов протоколируются в интегрированной энергонезависимой памяти вычислителя, кроме этого изменение параметров счетчика защищено специальным переключателем, находящимся на вычислителе, который должен быть закрыт и опломбирован при использовании счетчика для коммерческого учета. Счетчик присоединяется к трубопроводу с помощью фланцев, выполненных по стандартам ANSI, DIN, ГОСТ или специального исполнения (в зависимости от заказа).
В счетчиках предусмотрена возможность замены УЗП под давлением, в рабочем режиме без вывода прибора из эксплуатации.

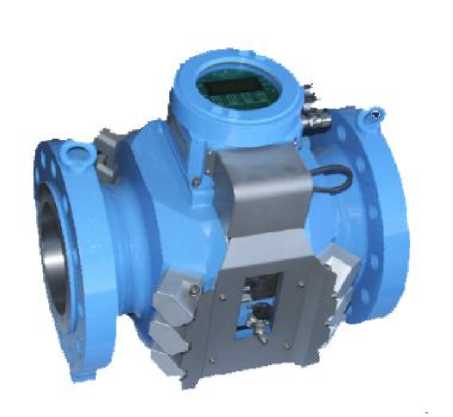

Общий вид счетчика представлен на рисунке 1.

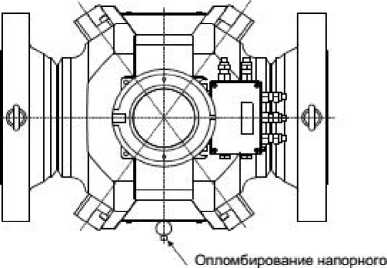

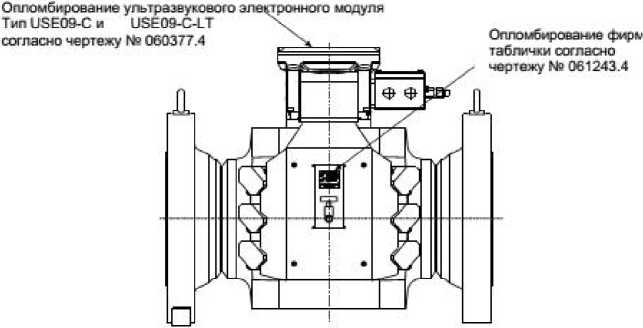

Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Рисунок 1 - Общий вид счетчика
Вид спереди:
Вид сверху:
разъема согласно чертежу N? 056440.4 при вводе в эксплуатацию
Рисунок 2 - Схемы пломбировки от несанкционированного доступа
Таблица 4 - Комплектность
Наименование |
Обозначение |
Количество |
Счетчик газа ультразвуковой USZ 08 (заводские номера 619510, 619497, 619507, 619491, 619492, 619493, 619509, 619490, 619489, 619508, 619458, 619512, 619463, 619487, 619511, 619464, 619485) |
17 шт. | |
Комплект принадлежностей |
- |
В соответствии с заказом |
Руководство по эксплуатации |
- |
1 шт. |
Методика поверки |
МП 51422-12 с изменением № 1 |
1 шт. |
Программный комплекс RMGView |
- |
1 шт. |
Таблица 2 - Метрологические характеристики
Диапазон измерений расхода газа при рабочих условиях , м3/ч |
от 10 до 90 000 |
Пределы допускаемой относительной погрешности измерений объемного расхода и объема газа при рабочих условиях, %: | |
• при использовании поверочной установки на природном газе при избыточном давлении: | |
0,1Qmax < Q < Qmax Qmin < Q < 0,1Qmax |
±0,3 ±0,5 |
• при поверке на поверочной установке на воздухе при атмосферном давлении либо при имитационном методе | |
поверки при условии первичной поверки проливным методом с использованием поверочной установки: |
±0,5 ±0,7 |
0,1Qmax < Q < Qmax Qmin < Q < 0,1Qmax | |
Примечание: * - в зависимости от типоразмера счетчика |
Таблица 3 - Технические характеристики
Измеряемая среда |
природный газ |
Диаметр условного прохода, мм |
от 100 (4") до 900 (36") |
Диапазон абсолютного давления измеряемого газа, МПа |
от 0,1 до 25 |
Диапазон температур измеряемого газа, °С |
от -40 до +50 |
Условия эксплуатации:
|
от -40 до +55 95 |
Напряжение питания (постоянный ток), В |
24 (+10/-15%) |
Потребляемая мощность, Вт |
15 |
Выходные сигналы, шт.:
|
1 (свободно программируемый, гальванически развязанный) 2 2 2 |
Габаритные размеры (в зависимости от типоразмера), не более, мм длина ширина (диаметр фланца) высота |
от 300 до 1500 от 400 до 1250 от 330 до 950 |
Масса, не более, кг |
от 90 до 2530 |
Средний срок службы, не менее, лет |
30 |
