Принцип работы корректоров объема газа ERZ 2000 и ERZ 2000-NG (далее -корректоров) состоит в измерении сигналов и приеме данных, поступающих от первичных измерительных преобразователей (преобразователей расхода, температуры, давления, перепада давления, плотномеров, потоковых приборов анализа состава и свойств газа), их обработке и преобразовании в значения физических величин и вычисления расхода, количества среды и количества тепловой энергии и др., регистрации данных. В качестве входных величин для обработки также могут использоваться величины, задаваемые вручную, и принимаемые от системы верхнего уровня через интерфейсы.

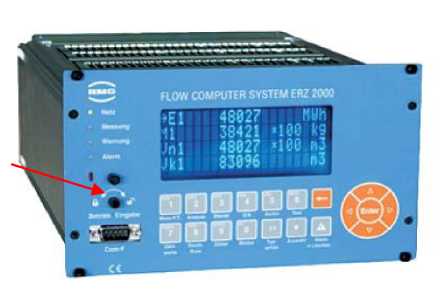

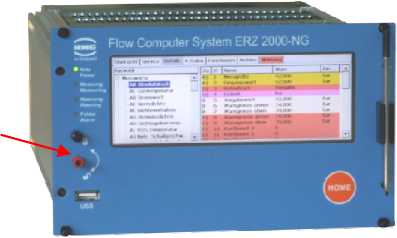

Корректор состоит из миникомпьютера, дисплея (ERZ 2000 - монохромный дисплей, ERZ 2000-NG - цветной графический сенсорный дисплей), мембранной клавиатуры (для модели ERZ 2000), модуля ввода/вывода сигналов и барьеров искрозащиты (опция), размещенных в одном металлическом корпусе (для монтажа в 19-дюймовую стойку). На лицевой панели корпуса размещен пломбируемый аппаратный переключатель.

Корректор может применяться с первичными преобразователями различных типов разных производителей: датчиками давления, датчиками температуры счетчиками и расходомерами газа различных типов, сужающими диафрагмами, потоковыми газовыми хроматографами, потоковыми газовыми калориметрами и плотномерами, другими приборами анализа свойств газа.

Корректоры производят вычисления физико-химических показателей газа (коэффициента сжимаемости, вязкости, плотности, скорости звука в газе, показателя адиабаты, теплоты сгорания, числа Воббе, метанового числа, коэффициента Джоуля-Томпсона, вычисление эмиссии CO2 и др.); корректировки (по калибровочному полиному или коэффициентами) измеренного объемного расхода газа в рабочих условиях, а также значений, измеренных преобразователями давления, температуры и расхода; сравнение показаний преобразователей расхода газа, установленных последовательно; диагностики и контроля состояния первичных преобразователей, в том числе эксплуатационной диагностики ультразвуковых преобразователей расхода и приборов измерения физико-химических параметров газа; контроля состояния узла учета газа; передачи данных в системы верхнего уровня через цифровые и аналоговые каналы; генерирования в тестовых целях импульсных, частотных и токовых сигналов; выполнения функции контроллера ультразвукового счетчика USZ08 (специальная модификация); ведения архивов данных и журналов событий; отображения данных.

Настройки и параметризация корректоров может осуществляться как на месте с помощью клавиатуры или сенсорного экрана, так и с помощью персонального компьютера (любой веб-браузер, либо специальное программное обеспечение «RMGViewERZ» для ERZ 2000-NG).

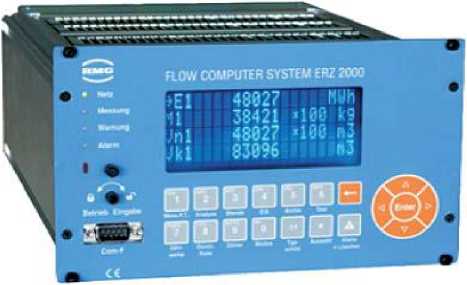

Рисунок 1 - Внешний вид корректора ERZ 2000

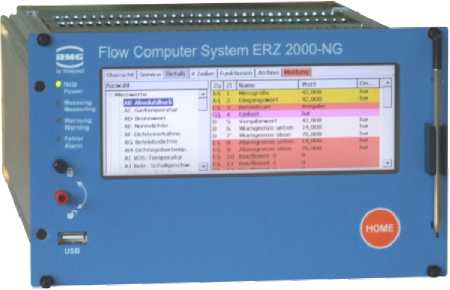

Рисунок 2 - Внешний вид корректора ERZ 2000-NG

Модификации корректоров имеют следующие основные функциональные особенности:

-    ERZ 2004 и ERZ 2004-NG: приведение объемного расхода газа и объема к

стандартным условиям по давлению, температуре и коэффициенту сжимаемости;

-    ERZ 2104 и ERZ 2104-NG: приведение объемного расхода газа и объема к

стандартным условиям объема по давлению, температуре и коэффициенту сжимаемости, и расчет теплоты сгорания газа по компонентному составу;

-    ERZ 2002 и ERZ 2002-NG: приведение объемного расхода газа и объема к

стандартным условиям по рабочей плотности, стандартной плотности и скорости звука;

-    ERZ 2102 и ERZ 2102-NG: приведение объемного расхода газа и объема к

стандартным условиям по рабочей плотности, стандартной плотности и скорости звука, и расчет теплоты сгорания газа по компонентному составу;

-    ERZ 2114 и ERZ 2114-NG: вычисление объемного расхода газа по перепаду

давления на сужающей диафрагме, приведение объемного расхода газа и объема к стандартным условиям объема по давлению, температуре и коэффициенту сжимаемости, и расчет теплоты сгорания газа по компонентному составу;

-    ERZ 2112 и ERZ 2112-NG: вычисление объемного расхода газа по перепаду

давления на сужающей диафрагме, приведение объемного расхода газа и объема к стандартным условиям по рабочей плотности, стандартной плотности и скорости звука, и расчет теплоты сгорания газа по компонентному составу.

Также имеются модификации корректоров со следующими индексами:

-    индекс «USC» (например, ERZ 2004 USC) - корректор дополнительно выполняет

функцию контроллера ультразвукового счетчика USZ08 производства «RMG Messtechnik GmbH»;

-    индекс «М» (например, ERZ 2004 М ) - корректор дополнительно выполняет

расчет массового расхода и массы газа.

Корректоры позволяют рассчитывать свойства природного газа и коэффициент сжимаемости по ГОСТ Р 8.662-2009 (ИСО 20765-1:2005) (AGA-8), ГОСТ 31369-2008 (ИСО 6976:1995), ГОСТ 30319.1-1996, ГОСТ 30319.2-1996 (AGA-NX19 мод., AGA-8-92DC, за исключение УС ВНИИЦ СМВ и GERG-91), ГОСТ Р 8.769-2011 (ИСО 12213-3:2006) (SGERG-88). Расчет свойств газа, расхода, объема и других параметров может выполняться одновременно по нескольким методам с последующим сопоставлением результатов в режиме реального времени.

Также корректоры позволяют рассчитывать свойства однокомпонентных газов, в том числе рассчитывать коэффициент сжимаемости по уравнениям состояния Битти-Бриджмена и Ван-дер-Ваальса. Могут использоваться и другие системы уравнений.

Таблица 5 - Комплектность

Таблица 3 -

Таблица 4 - Каналы ввода вывода и интерфейсы

Пр одолжение таблицы 4
