Номер по Госреестру СИ: 51423-12
51423-12 Счетчики газа турбинные
(TRZ мод. TRZ 03, TRZ 03-L, TRZ 03-TE, TRZ 03-TEL)
Назначение средства измерений:
Счетчики газа турбинные TRZ (модификации TRZ 03, TRZ 03-L, TRZ 03-TE, TRZ 03-TEL) (далее - счетчики) предназначены для измерений объема и объемного расхода природного газа, пропана, бутана, ацетилена, азота, воздуха и других газов при рабочих условиях в различных областях промышленности.

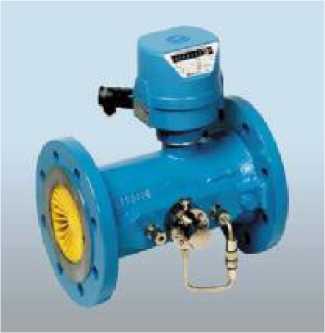

Внешний вид.
Счетчики газа турбинные
Рисунок № 1
Внешний вид.
Счетчики газа турбинные
Рисунок № 2

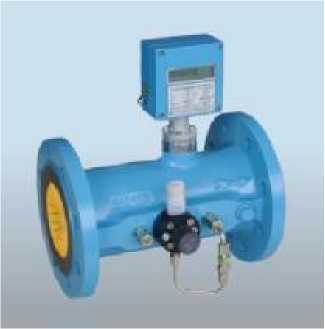

Внешний вид.
Счетчики газа турбинные
Рисунок № 3

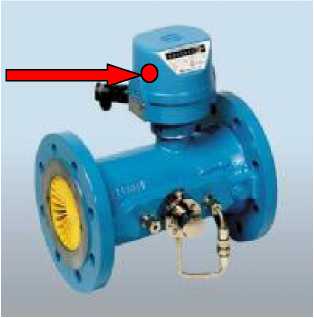

Внешний вид.
Счетчики газа турбинные
Рисунок № 4
Общие сведения
Дата публикации - 16.08.2022
Срок свидетельства - 18.09.2027
Номер записи - 141032
ID в реестре СИ - 363432
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, нет данных, мод. TRZ 03, TRZ мод. TRZ 03, TRZ 03-L, TRZ 03-TE, TRZ 03-TEL, TRZ мод. TRZ 03, TRZ G65, TRZ G1600 DN200, TRZ 03 G250, TRZ 03,
Производитель
Изготовитель - Фирма "RMG Messtechnik GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет. Количество средств измерений собственника по группам измерений и производителям
Цель отчета:Формирование сводной информации о количестве средств измерений (СИ) собственников, распределенных по группам измерений и производителям, с возможностью анализа структуры парка СИ, определения доли производителей.
Первый этап – выбор данных для анализа
На этом этапе пользователю предлагается выбрать группы средств измерений и категорию масштаба владельцев СИ
Группа средств измерений
Пользователь выбирает одну или несколько групп из доступного списка (более 10 000 групп). Реализована функция мультиселекта, позволяющая одновременно выбирать несколько групп.
Категория или крупность владельцев СИ
Поле выбора (Select) позволяет указать собственника СИ и задать минимальное количество СИ, находящихся у него на балансе.
Второй этап – детализация выбора и группировка данных
После заполнения формы пользователь может выбрать конкретных собственников СИ или объединить их в группы (например, Газпром, Транснефть и др.). Для удобства выбора каждая запись о собственнике сопровождается информацией о количестве уникальных типов СИ и общем количестве СИ, находящихся у него на балансе.
Результаты формирования отчета
Отчет отображает итоговую таблицу с данными о средствах измерений, структурированными по следующим параметрам: производители средств измерений, количество поверок, общее количество средств измерений, количество действующих средств измерений (уникальность определяется по типу СИ, заводскому номеру). Доля данного производителя в общем парке СИ выбранной группы владельцев.
Статистика
Кол-во поверок - 27
Выдано извещений - 0
Кол-во периодических поверок - 11
Кол-во средств измерений - 13
Кол-во владельцев - 3
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 2750 дн.
Приказы РСТ, где упоминается данный тип СИ
№818 от 2012.10.01 Об утверждении типов средств измерений (Регистрационный номер в Гос.реестре СИ 51422-12,51423-12)
№1952 от 2017.09.18 О продлении срока действия свидетельств об утверждении типа средств измерений
№2024 от 2022.08.16 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (17)
№2027 от 2022.08.16 ПРИКАЗ_О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 26 августа 2021 г. № 1853 «Об утверждении типов средств измерений»
№3292 от 2022.12.27 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
Наличие аналогов СИ: Счетчики газа турбинные (TRZ мод. TRZ 03, TRZ 03-L, TRZ 03-TE, TRZ 03-TEL)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "RMG Messtechnik GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
15411-00 01.05.2005 |
Хроматографы газовые промышленные, PGC мод. 9000 Фирма "RMG Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
15411-05 01.05.2010 |
Хроматографы газовые промышленные, PGC мод. 9000 Фирма "RMG Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
15411-08 01.12.2013 |
Хроматографы газовые промышленные, PGC мод. 6000, 9000 Фирма "RMG Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
15411-96 01.07.2001 |
Хроматографы газовые промышленные, PGC мод. 9000 Фирма "RMG Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
15412-00 01.04.2005 |
Счетчики газа турбинные, TRZ 03 и мод. TRZ 03-L Фирма "RMG Messtechnik GmbH" (ГЕРМАНИЯ ) |
4 года | |
|
15412-05 01.05.2010 |
Счетчики газа турбинные, TRZ 03, TRZ 03-L, TRZ 03-TE, TRZ 03-TEL Фирма "RMG Messtechnik GmbH" (ГЕРМАНИЯ ) |
4 года | |
|
15412-06 01.01.2012 |
Счетчики газа турбинные, TRZ 03, TRZ 03-L, TRZ 03-TE, TRZ 03-TEL Фирма "RMG Messtechnik GmbH" (ГЕРМАНИЯ ) |
4 года | |
|
15412-96 01.07.2001 |
Счетчики газа турбинные, TRZ 03 Фирма "RMG Messtechnik GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
15412-99 01.03.2004 |
Счетчики газа турбинные, TRZ 03 Фирма "RMG Messtechnik GmbH" (ГЕРМАНИЯ ) |
4 года | |
|
15413-00 01.04.2005 |
Счетчики газа вихревые, WBZ 08 Фирма "RMG Messtechnik GmbH" (ГЕРМАНИЯ ) |
4 года | |
|
15413-03 01.06.2008 |
Счетчики газа вихревые, WBZ 08 Фирма "RMG Messtechnik GmbH" (ГЕРМАНИЯ ) |
8 лет | |
|
15413-05 01.05.2010 |
Счетчики газа вихревые, WBZ 08 Фирма "RMG Messtechnik GmbH" (ГЕРМАНИЯ ) |
8 лет | |
|
15413-96 01.07.2001 |
Счетчики газа вихревые, WBZ 08 Фирма "RMG Messtechnik GmbH" (ГЕРМАНИЯ ) |
4 года | |
|
15414-00 01.04.2005 |
Плотномеры, DG 08 T Фирма "RMG Messtechnik GmbH" (ГЕРМАНИЯ ) |
3 года | |
|
15414-96 01.07.2001 |
Плотномеры, DG 08 Фирма "RMG Messtechnik GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
15415-00 01.04.2005 |
Плотномеры, NDG 08 Фирма "RMG Messtechnik GmbH" (ГЕРМАНИЯ ) |
3 года | |
|
15415-96 01.07.2001 |
Плотномеры, NDG 08 Фирма "RMG Messtechnik GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
18154-99 01.03.2004 |
Преобразователи скорости звука в газах первичные, VOS 07 Фирма "RMG Messtechnik GmbH" (ГЕРМАНИЯ ) |
4 года | |
|
18155-03 01.06.2008 |
Корректоры объема газа электронные, ЕС-694 Фирма "RMG Messtechnik GmbH" (ГЕРМАНИЯ ) |
4 года | |
|
18155-99 01.03.2004 |
Корректоры объема газа электронные, EC-194, EC-694 Фирма "RMG Messtechnik GmbH" (ГЕРМАНИЯ ) |
4 года | |
|
18156-03 01.06.2008 |
Корректоры объема газа электронные, ERZ9000 Фирма "RMG Messtechnik GmbH" (ГЕРМАНИЯ ) |
4 года | |
|
18156-05 01.05.2010 |
Корректоры объема газа электронные, ERZ9000 Фирма "RMG Messtechnik GmbH" (ГЕРМАНИЯ ) |
4 года | |
|
18156-06 01.01.2012 |
Корректоры объема газа электронные, ERZ9000 Фирма "RMG Messtechnik GmbH" (ГЕРМАНИЯ ) |
4 года | |
|
18156-99 01.03.2004 |
Корректоры объема газа электронные, ERZ 9004, ERZ 9004T, ERZ 9002T, ERZ 9102T, ERZ 9104T Фирма "RMG Messtechnik GmbH" (ГЕРМАНИЯ ) |
4 года | |
|
24854-03 01.12.2013 |
Калориметры газовые, EMC 500 Фирма "RMG Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
24854-03 01.06.2008 |
Калориметры газовые, EMC 500 Фирма "RMG Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
24855-03 01.06.2008 |
Счетчики газа ультразвуковые, USZ08 Фирма "RMG Messtechnik GmbH" (ГЕРМАНИЯ ) |
4 года | |
|
24855-08 01.12.2013 |
Счетчики газа ультразвуковые, USZ08 Фирма "RMG Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
4 года |
|
29119-05 01.05.2010 |
Корректоры объема газа электронные, EC21, EC24 Фирма "RMG Messtechnik GmbH" (ГЕРМАНИЯ ) |
4 года | |
|
29119-08 01.12.2013 |
Корректоры объема газа электронные, EC24, EC900 Фирма "RMG Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
4 года |
|
29145-05 01.05.2010 |
Плотномеры, NDG 08, NDG 08 T, DG 08 T Фирма "RMG Messtechnik GmbH" (ГЕРМАНИЯ ) |
3 года | |
|
33585-06 01.01.2012 |
Корректоры объема газа электронные, ERZ 2000 Фирма "RMG Messtechnik GmbH" (ГЕРМАНИЯ ) |
4 года | |
|
33585-08 01.12.2013 |
Корректоры объема газа электронные, ERZ 2000 Фирма "RMG Messtechnik GmbH" (ГЕРМАНИЯ ) |
4 года | |
|
33586-06 01.01.2012 |
Корректоры объема газа электронные, EC 605 Фирма "RMG Messtechnik GmbH" (ГЕРМАНИЯ ) |
4 года | |
|
36696-08 |
Счетчик газа турбинный, TERZ94 Фирма "RMG Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
4 года |
|
51422-12 18.09.2022 |
Счетчики газа ультразвуковые, USZ08 Фирма "RMG Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
51423-12 18.09.2027 |
Счетчики газа турбинные, TRZ мод. TRZ 03, TRZ 03-L, TRZ 03-TE, TRZ 03-TEL Фирма "RMG Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
|
58784-14 |
Счетчики газа ультразвуковые, USZ 08 Фирма "RMG Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
59790-15 06.02.2020 |
Корректоры объема газа, ERZ 2000 и ERZ 2000-NG Фирма "RMG Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
64327-16 24.06.2021 |
Корректоры объема газа, EC 24, EC 600, EC 900 Фирма "RMG Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
64690-16 12.08.2026 |
Счетчики газа ультразвуковые, USM-GT-400 Фирма "RMG Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
71740-18 |
Счетчики газа ультразвуковые, USZ 08 Фирма "RMG Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
72071-18 03.08.2024 |
Счетчики газа турбинные, TRZ03-K, TERZ 94 и TEC 24 Фирма "RMG Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
72348-18 |
Счетчики газа ультразвуковые, USZ 08 Фирма "RMG Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
76727-19 29.11.2029 |
Корректоры объема газа, ERZ 2000-DI Фирма "RMG Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
86228-22 22.07.2027 |
Счетчики газа турбинные, TME400 Фирма "RMG Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
91814-24 |
Счетчики газа ультразвуковые, USZ 08 Фирма "RMG Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
Отчет "кто поверит (по типу СИ)" позволяет быстро собрать статистику по поверкам конкретного типа СИ.
Для запуска отчета достаточно выбрать интересующий тип СИ из списка и нажать кнопку "Кто поверит средство измерений?"
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Кто поверяет Счетчики газа турбинные (TRZ мод. TRZ 03, TRZ 03-L, TRZ 03-TE, TRZ 03-TEL)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ВСЕРОССИЙСКИЙ НИИ РАСХОДОМЕТРИИ (RA.RU.311285) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "Стек" (RA.RU.312080) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ВОДОМЕР" (RA.RU.312896) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "СИБИРЬ ЭНЕРГОСЕРВИС" (RA.RU.312261) | 1 | 1 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Ивановский ЦСМ» (RA.RU.311260) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ВСЕРОССИЙСКИЙ НИИ РАСХОДОМЕТРИИ (74) | РСТ | 1 | 0 | 0 | 0 | 1 | 0 | 0 | ||
| ФГУП "ВНИИР" (74) | 6 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Коми ЦСМ» (RA.RU.311490) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ИМЦ" (RA.RU.311684) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ВНИИР – филиал ФГУП «ВНИИМ им. Д.И.Менделеева» (RA.RU.311285) | РСТ | 4 | 0 | 4 | 0 | 3 | 0 | 3 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
| ООО "ЭТАЛОН СТАНДАРТ" (RA.RU.312408) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Счетчики газа турбинные (TRZ мод. TRZ 03, TRZ 03-L, TRZ 03-TE, TRZ 03-TEL)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
29150 | 12496 |
|
ФБУ Кузбасский ЦСМ Кемеровская область |
9193 | 12496 |
|
ФБУ Красноярский ЦСМ Красноярский край |
11207 | 12496 |
|
ФБУ Красноярский ЦСМ Красноярский край |
9339 | 12496 |
|
ФБУ Челябинский ЦСМ Челябинская область |
3589 | 12496 |
Знак утверждения типа
Знак утверждения типананосят на титульный лист руководства по эксплуатации в верхнем левом углу и на лицевую панель счетчика в верхнем левом углу методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Счетчики газа турбинные TRZ 03, TRZ 03-L. Руководство по эксплуатации.
Счетчики газа турбинные TRZ 03-TE(L). Руководство по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к счетчикам газа турбинным TRZТехническая документация фирмы «RMG Messtechnik GmbH», Германия.
Поверка
Поверкаосуществляется по документу МП 51423-12 «Инструкция. ГСИ. Счетчики газа турбинные TRZ фирмы «RMG Messtechnik GmbH». Методика поверки», утвержденному ГЦИ СИ ФГУП ВНИИР 25 апреля 2012 г.
Перечень основных средств поверки (эталонов):
-
- установка поверочная расходоизмерительная, диапазон задаваемого объемного расхода должен соответствовать рабочему диапазону поверяемого счетчика, с пределом основной относительной погрешности (относительной расширенной неопределенностью) ±0,18%;
-
- частотомер Ч3-63, диапазон измеряемых частот от 0,01 Гц до 20 МГц, по ДЛИ 2.721.007 ТУ;
- термометр ртутный , диапазон измерений от 0 до 50 °С, цена деления 0,1 °С по ГОСТ 28498-90;
- барометр-анероид БАММ -1, диапазон измерений от 80 до 106,7 кПа, цена деления шкалы 100 Па по ТУ25-11.15135;
- психрометр ВИТ-1, диапазон измерений относительной влажности от 30% до 80%, цена деления термометров 0,5 °С по ТУ 25-11.1645.
Допускается применение других средств измерений, обеспечивающих определение и контроль метрологических характеристик поверяемого счетчика с требуемой точностью.
Изготовитель
Фирма «RMG Messtechnik GmbH», Германия.
|
Адрес: |
Otto-Hahn Strasse, 5 35510 Butzbach Тел. +49 (0)6033 897 134 Факс +49 (0)6033 897 191 www.honeywell.com/ps/rmg |
Заявитель
Закрытое акционерное общество «РМГ РУС»
|
Адрес: |
142784, Московская область, Ленинский район, д. Румянцево, строение 3, блок Д, офис 404 Тел./факс (495) 648-14-18, 662-14-18 |
Испытательный центр
|
Федеральное |
государственное унитарное предприятие «Всероссийский научно- |
|
Адрес: |
420088, г. Казань, ул. 2-я Азинская, 7а тел. (843) 272-70-62, факс. (843) 272-0032 e-mail: vniirpr@bk.ru Принцип основан на измерении числа оборотов турбинного колеса, вращающегося под действием проходящего через счетчик потока газа. Счетчики газа турбинные состоят из корпуса, измерительного и счетного механизмов. Измерительный механизм с турбинным колесом находится в корпусе, который монтируется в трубопроводе. На входе измерительного механизма расположен выпрямитель потока, который направляет газ на лопасти турбинного колеса. Число оборотов турбинного колеса пропорционально средней скорости газа и, соответственно, расходу. Вращение турбинного колеса с помощью магнитной муфты передается в счетную головку. Далее скорость вращения колеса, пропорциональная расходу, редуцируется через зубчатую передачу и путем выбора необходимой пары зубчатых колес преобразуется в значение измеренного объема, отображаемого на счетном механизме. В зависимости от рабочих условий турбинное колесо изготавливают из пластмассы или алюминия. В зависимости от модификации турбинный счетчик может быть оснащен контрольным колесом, расположенным на одном валу с турбинным колесом и служащим для контроля работы счетчика. Счетный механизм выпускается в нескольких модификациях и может быть оснащен низкочастотными и высокочастотными датчиками (NF и HF соответственно) для передачи информации об измеренном объеме для дальнейшей обработки в соответствующих вспомогательных устройствах. Счетчики газа турбинные имеют патрубок для подключения преобразователя давления и в зависимости от модификации могут оснащаться гильзами для установки датчика температуры. Основные отличительные особенности модификаций:
работающим как на литиевых батареях, так и от сети переменного тока;
Счетчики газа турбинные TRZ отличаются между собой только вышеописанными конструктивными особенностями. Внешний вид счетчиков газа турбинных представлен на рисунке 1.
TRZ 03
4 TRZ 03-L
TRZ 03-TE (L) Рисунок 1 - Внешний вид счетчиков газа турбинных серии TRZ Рисунок 2. Место нанесения пломбы-наклейки. Таблица 2 -
| ||||||||||||||||||||||||||||||
