ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установки поверочные газовые «Аврора»

Установки поверочные газовые «Аврора» (далее - установки), предназначены для измерений, хранения, воспроизведения и передачи единиц объемного расхода и объема, массового расхода и массы газа.

Принцип действия установок основан на сравнении объема и объемного расхода, массы и массового расхода газа, прошедших через установку и средства измерений, включенных последовательно в одну измерительную магистраль.

Создание требуемого значения расхода воздуха обеспечивается с помощью одного или нескольких критических сопел Лаваля, установленных параллельно, либо, при работе с блоком счетчиков газа изменением мощности генератора расхода с помощью частотного преобразователя и регулировочных вентилей.

Установки имеют три модификации:

- модификация V на базе счетчиков газа;

- модификация N на базе критических сопел Лаваля;

- модификация VN на базе счетчиков газа и критических сопел Лаваля.

Установки состоят из следующих основных частей:

- модуля формирования расхода, включающего в себя набор критических сопел Лаваля и/или набор из счетчиков газа ротационных RVG (регистрационный № 16422-10), счетчиков газа ротационных RABO (регистрационный № 54267-13), счетчиков газа турбинных TRZ (регистрационный № 31141-13), счетчиков газа турбинных TRZ модификаций TRZ 03, TRZ 03-L, TRZ 03-TE, TRZ 03-TEL (регистрационный № 51423-12), счетчиков газа турбинных TRZ03-K, TERZ 94 и TEC 24 (регистрационный № 72071-18) и счетчиков газа турбинных TZ/FLUXI (регистрационный № 14350-12), оснащенных высокочастотным датчиком импульсов, измерительных и соединительных трубопроводов, монтажных рам;

• -  испытательного участка, включающего в себя монтажный стол, набор измерительных трубопроводов различных диаметров;

• -  измерительного аппаратно-программного комплекса, включающего в себя устройство счёта импульсов, устройство измерения тока, устройство визуального отсчёта, устройство фотофиксации, систему управления, ПК;

• -  средств измерений утвержденного типа - преобразователей давления измерительных ОВЕН ПД100И (регистрационный № 56246-14) с унифицированным выходным сигналом и с пределами допускаемой приведенной погрешности не более ±0,5 %; преобразователей температуры и влажности измерительных РОСА-10 (регистрационный № 27728-09) с унифицированным выходным сигналом, с пределами допускаемой абсолютной погрешности при измерении температуры не более ±0,3 °С, с пределами допускаемой абсолютной погрешности при измерении относительной влажности не более ±3 %;

Примечание — Допускается применение в составе установок аналогичных средств измерений, обеспечивающих измерение соответствующей единицы величины с требуемой точностью.

• - генератора расхода, включающего в себя вакуумные насосы и/или компрессоры и/или воздуходувки, а также соединительные трубопроводы;

• - вспомогательного оборудования, включающего в себя приспособления для монтажа поверяемых средств измерений и запорно-регулирующую арматуру.

Управление работой установки может осуществляться в ручном и/или автоматическом режиме как с рабочего места оператора, так и с мобильного поста.

Установки обеспечивают измерение следующих сигналов:

• - силы тока постоянного электрического тока в диапазоне от 4 до 20 мА;

• - электрического напряжения до 10 В;

• - импульсных (в том числе «сухой контакт»);

• - частоты до 10000 Гц.

Структура условного обозначения установок:

• 1 - А - класс точности установки А, в состав установки входят критические сопла

Лаваля и/или счетчики газа;

В - класс точности установки B, в состав установки входят счетчики газа.

• 2 - Модификация установки:

V - установка на базе счетчиков газа;

N - установка на базе критических сопел Лаваля;

VN - установка на базе счетчиков газа и критических сопел Лаваля.

• 3 - Максимальный воспроизводимый расход при применении в составе критических

сопел Лаваля, м³/ч; при отсутствии в составе критических сопел Лаваля указывают «00000»;

• 4 - Максимальный воспроизводимый расход при применении в составе счетчиков газа,

м³/ч; при отсутствии в составе счетчиков газа указывают «00000»;

• 5 - Тип автоматизации:

F - полная автоматизация; M - частичная автоматизация.

Общий вид установок представлен на рисунках 1-3. Пломбирование установок не предусмотрено.

Заводской номер установки наносится на информационную табличку типографским способом.

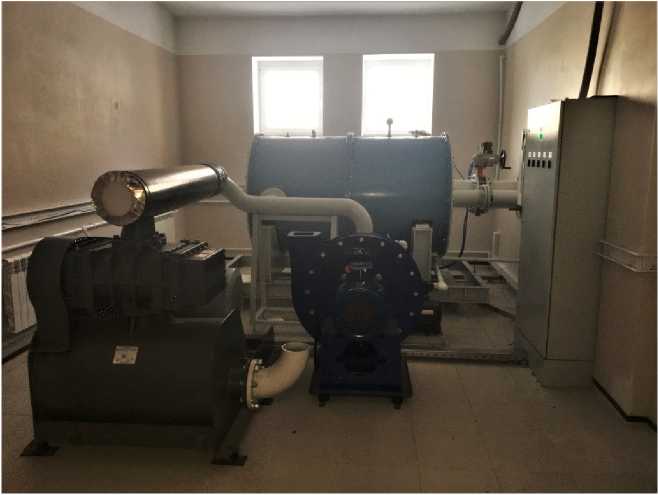

Рисунок 1 - Общий вид установок поверочных газовых «Аврора» модификации N на базе критических сопел Лаваля

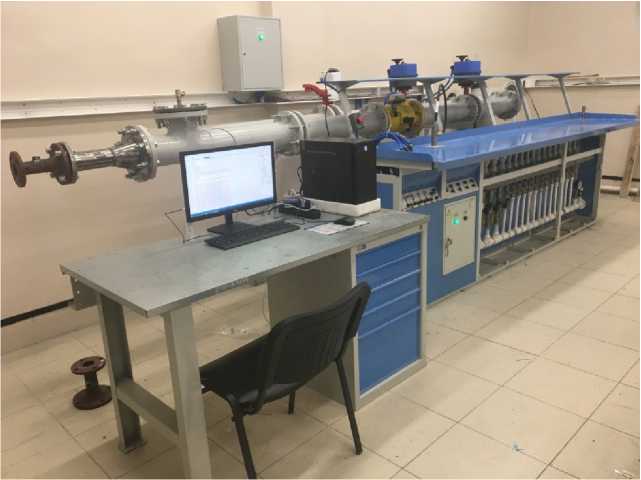

Рисунок 2 - Общий вид установок поверочных газовых «Аврора» модификации VN на базе счетчиков газа и критических сопел Лаваля

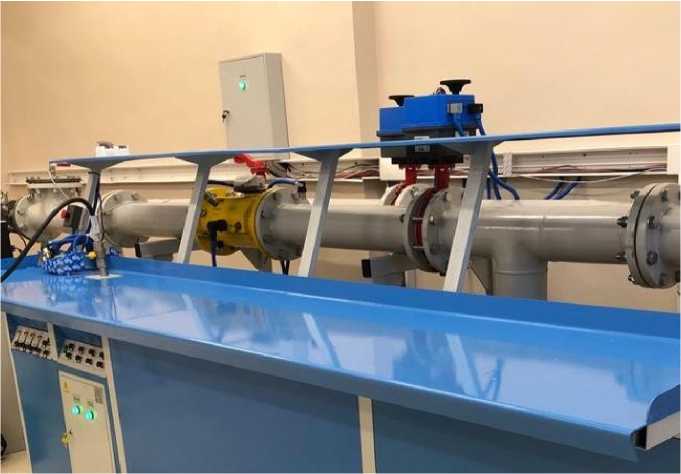

Рисунок 3 - Общий вид установок поверочных газовых «Аврора» модификации V на базе счетчиков газа

Установка поверочная газовая

'Аврор#'’

A-VN-02500-01600-F

Заводской номер

Дата изготовления

ООО «АКТЕ К»

г. Санкт-Петербург

Рисунок 4 - Общий вид маркировочных табличек

Программное обеспечение (далее - ПО) установок разделено на две части: метрологически значимую, которая включает алгоритмы обработки измеренной информации, и метрологически не значимую, используемую для визуализации полученных данных.

В ПО установок защита от непреднамеренных и преднамеренных изменений метрологически значимой части ПО осуществляется разграничением прав доступа групп пользователей с помощью системы паролей.

Уровень защиты ПО установок от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014. Метрологические характеристики нормированы с учетом влияния программного обеспечения.

Метрологические характеристики установок нормированы с учетом влияния ПО.

Таблица 1 - Идентификационные данные ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульные листы паспорта и руководства по эксплуатации установки типографическим способом, и на маркировочную табличку установки методом лазерной гравировки.

Таблица 4 - Комплектность средства измерений

Продолжение таблицы 4

приведены в разделе №5 «Методика измерений» руководства по эксплуатации АКТЕК 4213.31096850.000 РЭ.

Приказ Росстандарта от 29 декабря 2018 г. № 2825 «Об утверждении государственной поверочной схемы для средств измерений объёмного и массового расходов газа»;

ТУ 4213-002-31096850-2021 Установки поверочные газовые «Аврора». Технические условия.

Общество с ограниченной ответственностью «АКТЕК» (ООО «АКТЕК»)

ИНН 7802551090

Адрес: 197342, г. Санкт-Петербург, вн. тер. г. муниципальный округ Ланское,

ул. Сердобольская, дом №64, литера Ж, помещение 1-Н, комната 3

Тел./факс: +7(812) 448-61-72

E-mail: ooo.aktek@bk.ru

Общество с ограниченной ответственностью «АКТЕК» (ООО «АКТЕК»)

ИНН 7802551090

Адрес: 197342, г. Санкт-Петербург, вн. тер. г. муниципальный округ Ланское,

ул. Сердобольская, дом №64, литера Ж, помещение 1-Н, комната 3

Тел./факс: +7(812) 448-61-72

E-mail: ooo.aktek@bk.ru

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 420088, г. Казань, ул. 2-я Азинская, д. 7 «а»

Юридический адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19

Телефон (факс): (843) 272-70-62, (843) 272-00-32

Web-сайт: www.vniir.org

E-mail: office@vniir.org

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310592.
