Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «25» июля 2018 г. №1573

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Корректоры объема газа ERZ 2000 и ERZ 2000-NG

Корректоры объема газа ERZ 2000 (мод. ERZ 2004, ERZ 2104, ERZ 2002, ERZ 2102, ERZ 2114, ERZ 2112) и ERZ 2000-NG (мод. ERZ 2004-NG, ERZ 2104-NG, ERZ 2002-NG, ERZ 2102-NG, ERZ 2114-NG, ERZ 2112-NG) предназначены для вычисления массового расхода, объемного расхода и объема газа (природного, попутного нефтяного, других углеводородных и неуглеводородных газов) в рабочих условиях и приведенного к стандартным условиям.

Принцип работы корректоров объема газа ERZ 2000 и ERZ 2000-NG (далее -корректоров) состоит в измерении сигналов и приеме данных, поступающих от первичных измерительных преобразователей (преобразователей расхода, температуры, давления, перепада давления, плотномеров, потоковых приборов анализа состава и свойств газа), их обработке и преобразовании в значения физических величин и вычисления расхода, количества среды и количества тепловой энергии и др., регистрации данных. В качестве входных величин для обработки также могут использоваться величины, задаваемые вручную, и принимаемые от системы верхнего уровня через интерфейсы.

Корректор состоит из миникомпьютера, дисплея (ERZ 2000 - монохромный дисплей, ERZ 2000-NG - цветной графический сенсорный дисплей), мембранной клавиатуры (для модели ERZ 2000), модуля ввода/вывода сигналов и барьеров искрозащиты (опция), размещенных в одном металлическом корпусе (для монтажа в 19-дюймовую стойку). На лицевой панели корпуса размещен пломбируемый аппаратный переключатель.

Корректор может применяться с первичными преобразователями различных типов разных производителей: датчиками давления, датчиками температуры счетчиками и расходомерами газа различных типов, сужающими диафрагмами, потоковыми газовыми хроматографами, потоковыми газовыми калориметрами и плотномерами, другими приборами анализа свойств газа.

Корректоры производят вычисления физико-химических показателей газа (коэффициента сжимаемости, вязкости, плотности, скорости звука в газе, показателя адиабаты, теплоты сгорания, числа Воббе, метанового числа, коэффициента Джоуля-Томпсона, вычисление эмиссии CO2 и др.); корректировки (по калибровочному полиному или коэффициентами) измеренного объемного расхода газа в рабочих условиях, а также значений, измеренных преобразователями давления, температуры и расхода; сравнение показаний преобразователей расхода газа, установленных последовательно; диагностики и контроля состояния первичных преобразователей, в том числе эксплуатационной диагностики ультразвуковых преобразователей расхода и приборов измерения физико-химических параметров газа; контроля состояния узла учета газа; передачи данных в системы верхнего уровня через цифровые и аналоговые каналы; генерирования в тестовых целях импульсных, частотных и токовых сигналов; выполнения функции контроллера ультразвукового счетчика USZ08 (специальная модификация); ведения архивов данных и журналов событий; отображения данных.

Настройки и параметризация корректоров может осуществляться как на месте с помощью клавиатуры или сенсорного экрана, так и с помощью персонального компьютера (любой веб-браузер, либо специальное программное обеспечение «RMGViewERZ» для ERZ 2000-NG).

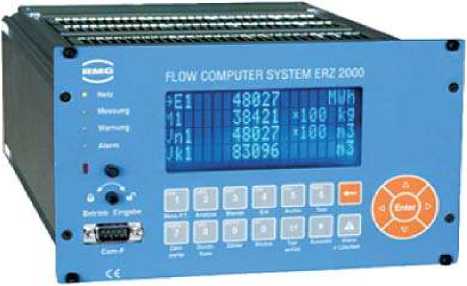

Рисунок 1 - Внешний вид корректора ERZ 2000

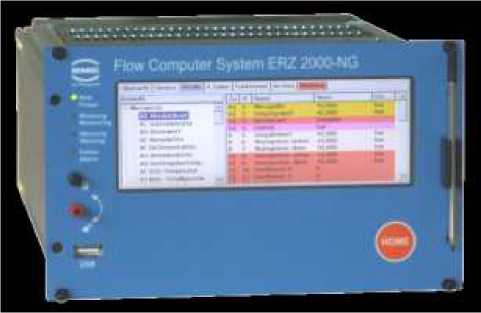

Рисунок 2 - Внешний вид корректора ERZ 2000-NG

Модификации корректоров имеют следующие основные функциональные особенности:

• -    ERZ 2004 и ERZ 2004-NG: приведение объемного расхода газа и объема к стандартным условиям по давлению, температуре и коэффициенту сжимаемости;

• -    ERZ 2104 и ERZ 2104-NG: приведение объемного расхода газа и объема к стандартным условиям объема по давлению, температуре и коэффициенту сжимаемости, и расчет теплоты сгорания газа по компонентному составу;

• -    ERZ 2002 и ERZ 2002-NG: приведение объемного расхода газа и объема к стандартным условиям по рабочей плотности, стандартной плотности и скорости звука;

• -    ERZ 2102 и ERZ 2102-NG: приведение объемного расхода газа и объема к стандартным условиям по рабочей плотности, стандартной плотности и скорости звука, и расчет теплоты сгорания газа по компонентному составу;

• -    ERZ 2114 и ERZ 2114-NG: вычисление объемного расхода газа по перепаду давления на сужающей диафрагме, приведение объемного расхода газа и объема к стандартным условиям объема по давлению, температуре и коэффициенту сжимаемости, и расчет теплоты сгорания газа по компонентному составу;

• -    ERZ 2112 и ERZ 2112-NG: вычисление объемного расхода газа по перепаду давления на сужающей диафрагме, приведение объемного расхода газа и объема к стандартным условиям по рабочей плотности, стандартной плотности и скорости звука, и расчет теплоты сгорания газа по компонентному составу.

Также имеются модификации корректоров со следующими индексами:

• -    индекс «USC» (например, ERZ 2004 USC) - корректор дополнительно выполняет функцию контроллера ультразвукового счетчика USZ08 производства «RMG Messtechnik GmbH»;

• -    индекс «М» (например, ERZ 2004 М) - корректор дополнительно выполняет расчет массового расхода и массы газа.

Корректоры позволяют рассчитывать свойства природного газа и коэффициент сжимаемости по ГОСТ Р 8.662-2009 (ИСО 20765-1:2005) (AGA-8), ГОСТ 31369-2008 (ИСО 6976:1995), ГОСТ 30319.1-1996, ГОСТ 30319.2-1996 (AGA-NX19 мод., AGA-8-92DC, за исключение УС ВНИИЦ СМВ и GERG-91), ГОСТ Р 8.769-2011 (ИСО 12213-3:2006) (SGERG-88). Расчет свойств газа, расхода, объема и других параметров может выполняться одновременно по нескольким методам с последующим сопоставлением результатов в режиме реального времени.

Также корректоры позволяют рассчитывать свойства однокомпонентных газов, в том числе рассчитывать коэффициент сжимаемости по уравнениям состояния Битти-Бриджмена и Ван-дер-Ваальса. Могут использоваться и другие системы уравнений.

Корректоры имеют встроенное программное обеспечение (далее - ПО). ПО предназначено для обеспечения полнофункциональной работоспособности корректора. Идентификационные данные программного обеспечения могут быть проконтролированы через встроенный дисплей, либо удаленно.

Таблица 1 - Идентификационные данные программного обеспечения (признаки) корректоров ERZ 2000

Таблица 2 - Идентификационные данные программного обеспечения (признаки) корректоров ERZ 2000-NG

Уровень защиты ПО - высокий в соответствии с Р 50.2.077-2014.

Несанкционированное изменение настроек и программного обеспечения корректоров ограничено с помощью аппаратного переключателя. Аппаратный переключатель пломбируется в закрытом положении проволочной пломбой (см. Рис. 3 и 4).

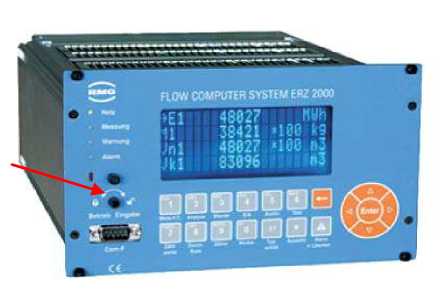

Рисунок 3 - Пломбируемый аппаратный переключатель корректора ERZ2000

Рисунок 4 - Пломбируемый аппаратный переключатель корректора ERZ2000-NG

Таблица 3 - Метрологические и технические характеристики

Таблица 4 - Каналы ввода вывода и интерфейсы

Пр одолжение таблицы 4

наносится на титульный лист руководства по эксплуатации методом компьютерной графики в верхнем левом углу, на заднюю панель корректора методом наклейки.

Таблица 5 - Комплектность

осуществляется по документу МП 0196-13-2014 «ГСИ. Корректоры объема газа ERZ 2000 и ERZ 2000-NG. Методика поверки» с изменением №1, утвержденному ФГУП «ВНИИР» 11.04.2018 г.

Основные средства поверки:

• -    калибратор многофункциональный BEAMEX MC6 (регистрационный № 52489-13) диапазон измерения генерации силы постоянного тока 0 до 25 мА, пределы допускаемой основной погрешности измерения и воспроизведения силы тока составляют ± (0,01% от показания +1 мкА);

• -     магазин сопротивлений Р4831 (регистрационный №  6332-77), сопротивление

до 111111,1 Ом, класс точности 0,02/2-10^-6;

• -     генератор сигналов низкочастотный Г3 110 (регистрационный № 5460-76), диапазон воспроизведения частот от 0,01 до 1999999,99 Гц, пределы допускаемой относительной погрешности ±0,5-10^-7%;

• -     частотомер электронно-счетный Ч3-89 (регистрационный № 47058-11), диапазон измерения частоты и периода непрерывных синусоидальных сигналов частоты от 140"³ до 15О10⁶, частота опорного кварцевого генератора 10 МГц, пределы допускаемой относительной погрешности по частоте опорного кварцевого генератора на межповерочном интервале ±240"⁷;

• -    термометры ртутные стеклянные лабораторные (регистрационный № 303-91), диапазон измерений от 0 °С до 50 °С, цена деления 0,1 °С;

• -    барометр-анероид БАММ-1 (регистрационный № 5738-76), диапазон измерений от 80 до 106,7 кПа, цена деления шкалы 100 Па;

• -    психрометр ВИТ-1 (регистрационный № 42453-09), диапазон измерений

относительной влажности от 30 до 80 %, цена деления термометров 0,5 °С.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в свидетельство о поверке или паспорт.

Сведения о методиках (методах) измерений приведены в эксплуатационных документах.

ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1-10^-16 до 30 А

ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты

Техническая документация фирмы «RMG Messtechnik GmbH», Германия.

Фирма «RMG Messtechnik GmbH», Германия

Адрес: Otto-Hahn-Strasse 5 D-35510 Butzbach, Germany

Тел.: +49 (0) 6033 897-0

Факс: +49 (0) 6033 897-130

E-mail: messtechnik@honeywell.com

Web-сайт: www.rmg.com

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии» (ФГУП «ВНИИР»)

Адрес: 420088, г. Казань, ул. 2-я Азинская, 7а

Тел.: (843) 272-70-62

Факс: (843) 272-00-32

Web-сайт: www.vniir.org

E-mail: vniirpr@bk.ru

Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310592 от 24.02.2015 г.
