ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики активной электрической энергии трехфазные СЕ 301 (далее - счетчики) предназначены для измерений активной электрической энергии, значений активной мощности, усредненных на интервале в 1 с (далее - активная мощность), частоты напряжения, угла сдвига фаз, среднеквадратического значения напряжения и силы тока в трехфазных четырехпроводных цепях переменного тока и организации многотарифного учета электроэнергии.

Принцип действия счетчиков основан на измерении мгновенных значений входных сигналов тока и напряжения шестиканальным аналого-цифровым преобразователем, с последующим вычислением среднеквадратических значений токов и напряжений, активной мощности и энергии, углов сдвига фазы и частоты.

Счетчики имеют в своем составе микроконтроллер, энергонезависимую память данных и встроенные часы реального времени, позволяющие вести учет активной электроэнергии нарастающим итогом в прямом или в прямом и обратном направлении по тарифным зонам суток, испытательное выходное устройство и интерфейсные выходы для подключения к системам автоматизированного учета потребленной электроэнергии, ЖК-индикатор для просмотра измеряемой информации, клавиатуру с одной пломбируемой кнопкой для защиты от несанкционированного перепрограммирования.

В корпусе счетчика размещены: модуль питания, модуль измерения, выполненные на печатных платах и датчики тока.

Зажимы для подсоединения счетчика к сети и испытательное выходное устройство закрываются пластмассовой крышкой.

Счетчики применяются внутри помещений, в местах, имеющих дополнительную защиту от влияния окружающей среды, в жилых и в общественных зданиях, в бытовом и в промышленном секторе, а также для передачи по линиям связи информационных данных для автоматизированных информационно-измерительных систем коммерческого учета электроэнергии АИИС КУЭ (АСКУЭ).

Счетчики выпускаются в модификациях соответствующих структуре условного обозначения, которые отличаются дополнительными устройствами, такими как интерфейсы, устройства управления нагрузкой и т.д.

Счетчики могут вести измерения активной электроэнергии только в прямом или в прямом и обратном направлениях в диапазонах сдвига фаз между напряжением и током следующим образом:

• - прямое направление (расход, потребление, импорт, | >“от шин”)

ф=от 90⁰ до 0⁰ - 1й квадрант cos9= от 0 до 1 - (инд.)

ф=от 0⁰ до минус 90⁰ - 4й квадрант cosф= от 1 до 0 - (емк.)

• - обратное направление (приход, отдача, экспорт, | “к шинам”)

ф=от 270⁰ до 180⁰ - 3й квадрант cosф= от 0 до минус 1 - (инд.) ф=от 180⁰ до 90⁰ - 2й квадрант cosф= от минус 1 до 0 - (емк.).

Счетчики ведут учет энергии по четырем тарифам в соответствии с сезонными программами смены тарифных зон (количество тарифных зон в сутках - 12, количество сезонных программ - до 12, количество тарифных графиков - до 36). Сезонная программа может содержать суточный график тарификации для каждого из семи дней недели.

Счетчик обеспечивает учет и вывод на индикацию и/или через интерфейс:

• - количества потребленной и отпущенной активной электроэнергии нарастающим итогом суммарно и раздельно по четырем тарифам;

• - количества потребленной и отпущенной активной электроэнергии нарастающим итогом суммарно и раздельно по 4 тарифам на конец месяца не менее чем за 12 месяцев;

• - количества потребленной и отпущенной активной электроэнергии нарастающим итогом суммарно и раздельно по 4 тарифам на конец суток не менее чем за 45 суток;

• - графиков активных мощностей (потребления и отпуска), усредненных на заданном интервале времени от 1 до 60 за период не менее 60 суток (при тридцатиминутном интервале). В основе графиков усредненных мощностей лежат измерения энергии и мощности за односекундный интервал времени;

• - количества потребленной и отпущенной активной электроэнергии за текущий и не менее чем за 12 прошедших месяцев суммарно и раздельно по 4 тарифам (в модификации Z);

• - количества потребленной и отпущенной активной электроэнергии за текущие и не менее чем за 45 прошедших суток суммарно и раздельно по 4 тарифам (в модификации Z);

• - значения активной мощности, усредненной за прошедший трехминутный интервал;

• - действующего тарифа и направления электроэнергии (отпуск, потребление);

• - максимальных суточных значений активной мощности, усредненных на заданном (1. ..60 минут) интервале, за текущий, и не менее чем за 12 прошедших месяцев раздельно по четырем тарифам;

Дополнительно счетчик обеспечивает измерение и индикацию:

• - среднеквадратических значений фазных напряжений по каждой фазе в цепях напряжения;

• - среднеквадратических значений токов по каждой фазе в цепях тока;

• - углов сдвига фазы между основными гармониками фазных напряжений и токов (в модификации Z);

• - углов сдвига фазы между основными гармониками фазных напряжений (в модификации Z);

• - значения коэффициента активной мощности (с ненормируемой точностью);

• - значения частоты сети.

Счетчик обеспечивает возможность задания следующих параметров:

• - заводского номера счетчика;

• - текущих времени и даты;

• - величины суточной коррекции хода часов;

• - разрешения перехода на "летнее" время (с заданием месяцев перехода на "зимнее", "летнее" время);

• - до 12 дат начала сезона;

• - до 12 зон суточного графика тарификации и до 36 графиков тарификации;

• - до 32 исключительных дней (дни, в которые тарификация отличается от общего правила и задается пользователем);

• - графиков тарификации для каждого из семи дней недели;

• - коэффициентов трансформации тока и напряжения;

• - пароля для доступа по интерфейсу до 12 символов;

• - идентификатора в соответствии с протоколом;

• - скорости обмена (в т.ч. стартовой);

• - лимитов по потреблению и мощности.

Счетчик обеспечивает фиксацию не менее 20 последних корректировок времени, изменения установок временных тарифных зон и перепрограммирования метрологических характеристик счетчика, а также фиксацию не менее 40 последних пропаданий фазных напряжений.

Обмен информацией с внешними устройствами обработки данных осуществляется через оптический порт связи: оптический интерфейс или IrDA 1.0 и интерфейс, выбираемый при заказе счетчиков.

Обслуживание счетчиков производится с помощью технологического программного обеспечения «Admin Tools».

Оптический интерфейс соответствует стандарту ГОСТ IEC 61107-2011. Остальные интерфейсы счетчика (таблица 1) соответствуют стандарту ГОСТ IEC 61107-2011 только на уровне протокола обмена.

Обмен информацией по оптическому интерфейсу осуществляется с помощью оптической головки, соответствующей ГОСТ IEC 61107-2011.

Обмен информацией по IrDA 1.0 осуществляется с помощью любого устройства, поддерживающего протокол IrDA 1.0 (КПК, ноутбук, ПЭВМ и т.д.).

Структура условного обозначения приведена на рисунке 1.

Общий вид средства измерений и схемы пломбировки от несанкционированного доступа представлены на рисунках 2 - 4.

СЕ 301 Х ХХХ Х...Х Х...Х

Обозначение встроенного модуля связи в соответствии с нормативно-технической документацией на модуль (для исполнений P,

R1, R2)

Дополнительные исполнения: ¹

Смотри таблицу 1

Номинальный, базовый (максимальный) ток:

3 - 5(10) А

5 - 5(60) А

6 - 5(100) А

8 - 10(100) А

9 - 5(80) А

Номинальное напряжение:

0 - 3х57,7/100 В - фазное/линейное -------------------- 4 - 3x230/400 В - фазное/линейное

Класс точности по активной энергии:

0 - 0,5S

---------------------------- 1 - 1

Тип корпуса:

S31, S34 - для установки на щиток R33 - для установки на рейку. Рисунок 1 - Структура условного обозначения счетчиков

Таблица 1 - Обозначение дополнительных программно-аппаратные опций

|| ТС Р ТОКА             J

Место пломбирования электроснабжающей организации

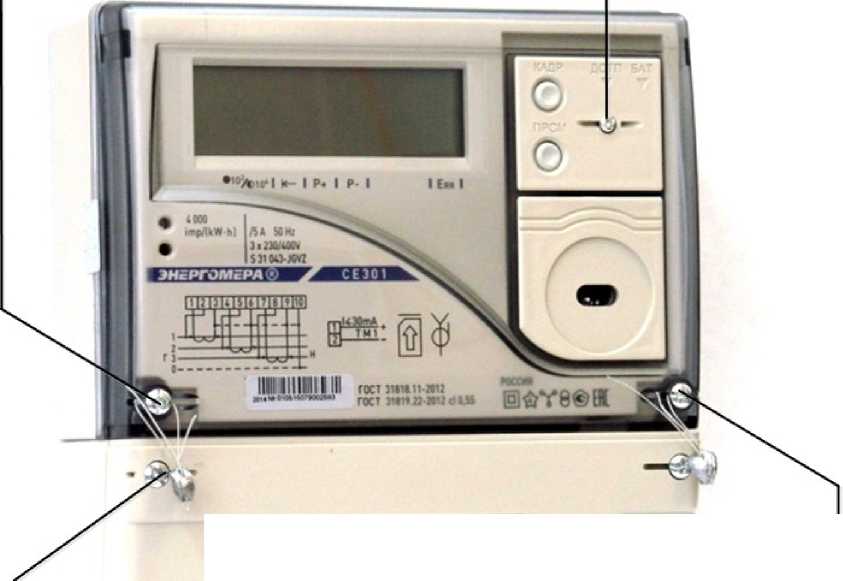

Рисунок 3 - Общий вид счетчика СЕ301 S31

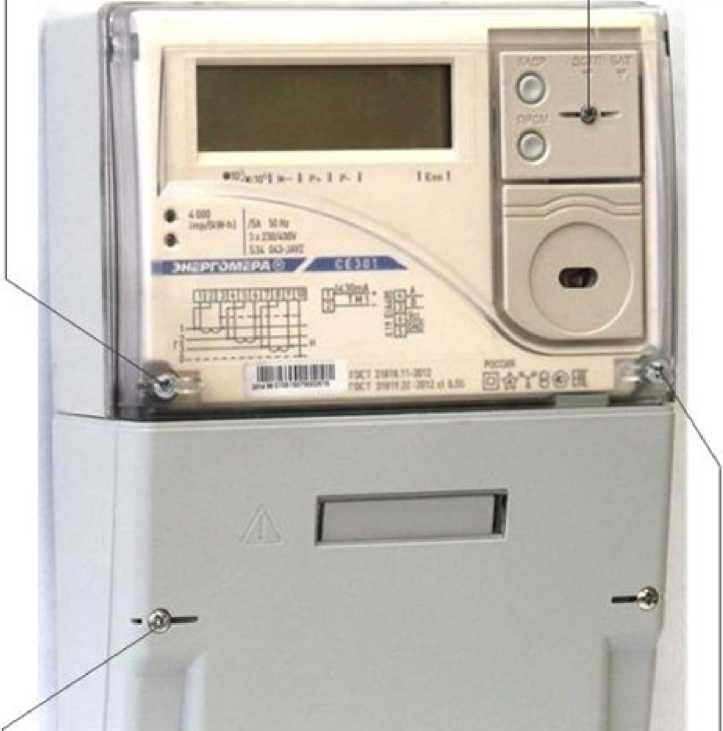

Рисунок 4 - Общий вид счетчика СЕ301 S34

По своей структуре ПО счетчика разделено на метрологически значимую и метрологически незначимую части, имеет контрольную сумму метрологически значимой части и записывается в устройство на стадии его производства.

Влияние программного продукта на точность показаний счетчиков находится в границах, обеспечивающих метрологические характеристики, указанные в таблице 3. Диапазон представления, длительность хранения и дискретность результатов измерений соответствуют нормированной точности счетчика.

Идентификационные данные программного обеспечения (ПО) счетчиков, указаны в таблице 2.

Таблица 2 - Идентификационные данные ПО

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «средний» по Р 50.2.077-2014.

Метрологические и технические характеристики счетчиков приведены в таблицах 3 - 10.

Таблица 3 - Метрологические характеристики

Продолжение таблицы 3

Пределы допускаемых значений основной относительной погрешности, приведенные в таблицах 4 - 9, нормируют при трехфазном симметричном напряжении и трехфазном симметричном токе для информативных значений входного сигнала:

напряжение - от 0,75 до 1,15 U_H0M;

частота измерительной сети - от 47,5 до 52,5 Гц или от 57 до 63 Гц.

Пределы допускаемых значений основной относительной погрешности при измерении активной энергии и активной мощности др, при трехфазном симметричном напряжении и трехфазном симметричном токе не должны превышать значений, указанных в таблице 4.

Таблица 4 - Пределы допускаемых значений основной относительной погрешности при

измерении активной энергии и активной мощности д_р

Пределы допускаемых значений основной относительной погрешности при измерении среднеквадратических значений силы тока 5I, не должны превышать значений, указанных в таблице 5.

Таблица 5 - Пределы допускаемых значений основной относительной погрешности при измерении среднеквадратических значений силы , тока &■

Пределы допускаемых значений основной относительной погрешности при измерении среднеквадратических значений напряжений <5_и, не должны превышать значений, указанных в таблице 6.

Таблица 6 - Пределы допускаемых значений основной относительной погрешности при измерении среднеквадратических значений напряжений 5_и

Средний температурный коэффициент при измерении активной энергии, активной мощности не должен превышать пределов, установленных в таблице 7, при измерении напряжения, токов не должен превышать пределов, установленных в таблице 8.

Таблица 7 - Средний температурный коэффициент при измерении активной энергии, активной мощности

Таблица 8 - Средний температурный коэффициент при измерении напряжения

Стартовый ток (чувствительность). Счетчики должны начать и продолжать регистрировать показания при симметричных значениях тока, указанных в таблице 9 для активной энергии при коэффициенте мощности равном 1.

Таблица 9 - Стартовый ток (чувствительность) для активной энергии.

Таблица 10 - Технические характеристики

Продолжение таблицы 10

наносится на панель счетчиков офсетной печатью (или другим способом, не ухудшающим качества), на титульный лист руководства по эксплуатации типографским способом.

Комплектность счетчиков приведена в таблице 11.

Таблица 11 - Комплектность

осуществляется по документу ИНЕС.411152.091 Д1 с изменением №1 «Счетчики активной электрической энергии трехфазные СЕ 301. Методика поверки», утвержденному ФГУП «ВНИИМС» 22.07.2019 г.

Основные средства поверки:

- установка для поверки счетчиков электрической энергии ЦУ6804М (регистрационный номер в Федеральном информационном фонде 56872-14);

- установка для поверки счетчиков электрической энергии ЦУ6800И (регистрационный номер в Федеральном информационном фонде 11863-13);

- счетчик многофункциональный эталонный ЦЭ6815-0101Т (регистрационный номер в Федеральном информационном фонде 17654-08);

• - секундомер механический СОСпр-2б-2-000 (регистрационный номер в Федеральном информационном фонде 2231-72);

• - частотомер электронно-счетный Ч3-63 (регистрационный номер в Федеральном информационном фонде 9084-83);

• -  вольтметр лабораторный Д5055/2 ((регистрационный номер в Федеральном информационном фонде 5922-77).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на навесную пломбу давлением пломбира, а также в виде оттиска в паспорт счетчика или на свидетельство о поверке.

приведены в эксплуатационном документе.

ГОСТ 31819.22-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S

ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2

ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии

ГОСТ IEC 61107-2011 Обмен данными при считывании показаний счетчиков, тарификации и управления нагрузкой. Прямой локальный обмен данными»

ТУ 4228-068-22136119-2006 Счетчики активной электрической энергии трехфазные СЕ 301. Технические условия

Акционерное общество «Электротехнические заводы «Энергомера» (АО «Энергомера»)

ИНН 2635133470

Адрес: 355029, г. Ставрополь, ул. Ленина, д. 415, офис 294

Телефон:8 (8652) 35-75-27; 8 (8652) 35-67-45

Факс: 8 (8652) 56-66-90; 8 (8652) 56-44-17

E-mail: concern@energomera.ru

Web-сайт: www.energomera.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: 8 (495) 437-55-77

Факс: 8 (495) 437-56-66

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа 30004-13 от 29.03.2018 г.

Место пломбирования электроснабжающей организации

Место пломбирования поверителя

Место пломбирования поверителя

Место пломбирования электроснабжающей организации

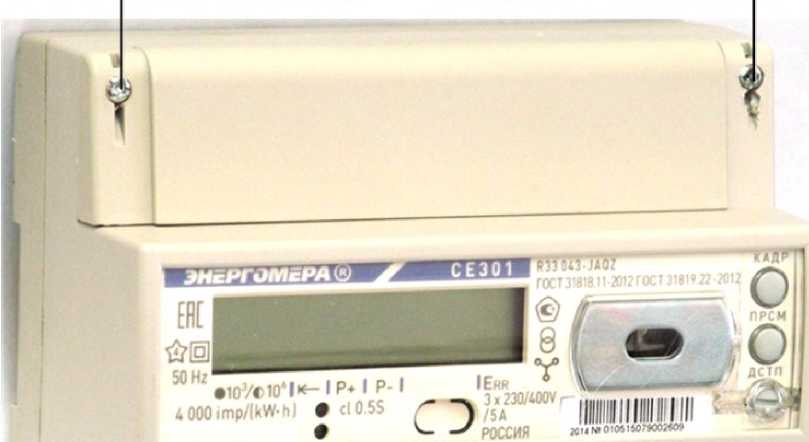

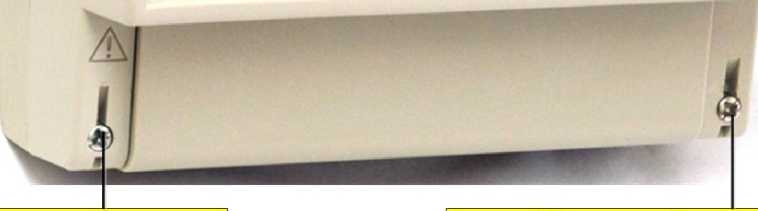

Рисунок 2 - Общий вид счетчика СЕ301 R33

¹

Количество символов определяется наличием дополнительных программноаппаратных опций в соответствии с таблицей 1.
