МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

___ ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

16 июля 2019 г.

Москва

О переоформлении и продлении срока действия свидетельства № 56410 об утверждении типа на счетчики электрической энергии многофункциональные СЭТ-1М.01М

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением АО «ННПО имени М.В.Фрунзе от 30 мая 2019 г. № 23-13/1374Д приказываю:

• 1. Переоформить свидетельство № 56410 об утверждении типа на счетчики электрической энергии многофункциональные СЭТ-1 М.01М, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 58138-14.

• 2. Продлить срок действия свидетельства № 56410 об утверждении типа средств измерений «Счетчики электрической энергии многофункциональные СЭТ-1М.01М» на последующие 5 лет.

• 3. Управлению государственного надзора и контроля (А.М.Кузьмину), ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу

  или индивидуальному предпринимателю

• 4. Контроль за испол^|енивмина1цтайщагшйр«каэа1^®еааяю з i собой, хранится в системе электронного документооборота

Федеральное агентство по техническому регулированию и

метрологии.

CBi ДЫНЯ О С: Я1ИФИКАТГ Л

Заместитель Руководителя

сертификат: OOE1036EE327UE88OE9EOO71BFC5DD276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 08,11.2018 до 08.11.2019

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «16» июля 2019 г. № 1684

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики электрической энергии многофункциональные СЭТ-1М.01М

Счётчики счетчики электрической энергии многофункциональные СЭТ-1М.01М предназначены для измерения и учета активной и реактивной энергии в прямого и обратного направления в однофазных сетях переменного тока по одному или двум каналам нагрузки при трансформаторном подключении к сети по току и трансформаторном или непосредственном подключении к сети по напряжению.

Принцип действия счетчиков электрической энергии многофункциональных СЭТ-1М.01М (далее - счетчиков) основан на цифровой обработке входных аналоговых сигналов.

Управление процессом измерения и всеми функциональными узлами счетчика осуществляется высокопроизводительным микроконтроллером (МК), который реализует алгоритмы в соответствии со специализированной программой, помещенной в его внутреннюю память программ. Управление узлами производится через аппаратно-программные интерфейсы, реализованные на портах ввода/вывода МК.

Измерительная часть счетчиков выполнена на основе аналого-цифрового преобразователя (АЦП), который осуществляет выборки мгновенных значений величин напряжения и тока параллельно по двум каналам тока (для счетчиков с двумя каналами измерения) и каналу напряжения, преобразование их в цифровой код и передачу по SPI интерфейсу по запросу микроконтроллера.

Микроконтроллер по выборкам мгновенных значений напряжения и тока производит вычисление усредненных на интервале фиксированного измерительного окна значений активной мощности, среднеквадратических значений напряжения и тока в каждом канале измерения, производит их коррекцию по амплитуде, фазе и температуре. По вычисленным значениям активной мощности, напряжения и тока вычисляются полная и реактивная мощности в каждом канале измерения. Измерение частоты сети производится посредством измерения периода напряжения. Вычисления коэффициентов искажения синусоидальности кривой напряжения и токов производятся по первой гармонике сети с использованием прямоугольного измерительного окна, синхронного с частотой сети.

Вычисления средних на интервале фиксированного измерительного окна значений мощностей и среднеквадратических значений напряжений и токов по каждому каналу измерения производятся по формулам (1 - 5)

n-1

£ Ui • Ii • Wi

для активной мощности P =   --------,           (1)

n

Wi - весовые коэффициенты измерительного окна;

n - число выборок на интервале измерительного окна.

По полученным за период сети значениям активной и реактивной мощности формируются импульсы телеметрии на четырех конфигурируемых испытательных выходах счетчика. Сформированные импульсы подсчитываются контроллером и сохраняются в энергонезависимых регистрах энергии. Информация об энергии представлена во внутренних регистрах МК в числах полупериодов телеметрии (2А). При постоянной счетчика А=5000 имп./кВт(квар)-ч, число 10000 в регистрах энергии любого вида и направления соответствует энергии 1,0000 кВт-ч (квар-ч) с разрешающей способностью 0,1 Вт-ч (вар-ч).

Счетчики позволяют измерять параметры однофазной сети по двум каналам измерения и могут использоваться как измерители или датчики параметров с нормированными метрологическими характеристиками.

Счетчики имеют интерфейсы связи RS-485, CAN, оптический интерфейс и предназначены для работы, как автономно, так и в составе автоматизированных систем контроля и учета электроэнергии (АИИС КУЭ), в составе автоматизированных систем диспетчерского управления (АСДУ) и в составе автоматизированных систем регистрации параметров движения и автоведения переменного тока (РПДА ПТ).

Счетчики могут эксплуатироваться на электроподвижном составе переменного тока, работающего в тяговом режиме и в режиме рекуперации.

Счетчики предназначены для работы в закрытых помещениях с диапазоном рабочих температур от минус 40 до плюс 60 °С, относительной влажности до 100 % при температуре 25 °С и на высотах до 3000 метров над уровнем моря. Счетчики устойчивы к воздействию инея.

Варианты исполнения

По вариантам исполнения счетчики делятся в зависимости от вида интерфейсов связи и числа каналов измерения и учета в соответствии с таблицей 1.

Таблица 1 - Варианты исполнения счетчиков

Подключение счетчиков к сети производится через измерительные трансформаторы напряжения и тока. Допускается непосредственное подключение счетчиков к сети по напряжению с номинальными значениями напряжений из ряда: 100, 120, 127, 173, 190, 200, 220, 230 В.

Счетчики имеют раздельные (изолированные) цепи напряжения измерения и питания и могут подключаться к измерительной сети по схеме с совместным и раздельным включением цепей напряжения измерения и питания.

При раздельном включении цепей измерения и питания индикаторы счетчиков и интерфейсы связи функционируют при наличии напряжения питания и отсутствии напряжения в измерительной цепи.

Учет энергии

Счетчики ведут независимый (раздельный) учет по каждому каналу измерения тока (для счетчиков с двумя каналами измерения и учета) активной и реактивной энергии нарастающего итога прямого и обратного направления.

Измерение параметров сети

Счетчики измеряют мгновенные значения (с программируемым временем интегрирования) физических величин, характеризующих однофазную электрическую сеть по двум каналам измерения, и могут использоваться как измерители или датчики параметров, приведенных в таблице 2.

Таблица 2 - Измерители или датчики параметров

Испытательные выходы и вход включения режима поверки

В счетчике функционируют четыре объединенных по плюсу испытательных выхода основного передающего устройства. Каждый испытательный выход может конфигурироваться для формирования импульсов телеметрии одного из каналов учета энергии (активной, реактивной, прямого и обратного направления) для 1-го или 2-го канала измерения тока и работать:

• - в основном режиме (А) с передаточным числом 5000 имп/(кВт-ч), имп/(квар-ч);

• - в поверочном режиме (В) с передаточным числом 160000 имп/(кВт-ч), имп/(квар-ч).

Переключение из основного режима телеметрии (А) в поверочный режим (В) производиться напряжением, подаваемым на вход включения режима поверки.

Устройство индикации

Счетчики имеют жидкокристаллический индикатор с подсветкой (ЖКИ) для отображения учтенной энергии и измеряемых величин и одну (для одноканальных счетчиков) или две (для двухканальных счетчиков) кнопки управления режимами индикации.

Счетчики в режиме индикации основных параметров позволяют отображать на индикаторе по каждому каналу измерения и учета:

текущую активную и реактивную энергию нарастающего итога по текущему направлению; учтенную активную и реактивную энергию нарастающего итога прямого и обратного направления.

Счетчик в режиме индикации вспомогательных параметров позволяет отображать на индикаторе:

данные вспомогательных режимов измерения, приведенных в таблице 2;

версию программного обеспечения (ПО) счетчика;

контрольную сумму метрологически значимой части ПО.

Все данные основных и вспомогательных режимов измерения отображаются с учетом введенных в счетчик коэффициентов трансформации по напряжению и току для каждого канала измерения.

Интерфейсы связи

Счетчики имеют три равноприоритетных, независимых, изолированных интерфейса связи: RS-485, CAN и оптический интерфейс (по ГОСТ IEC 61107-2011). Интерфейсы RS-485 и CAN могут отсутствовать в составе счетчиков в зависимости от варианта исполнения (таблица 1). Оптический интерфейс (оптопорт) присутствует в счетчиках любых вариантов исполнения.

Счетчики по интерфейсам RS-485 и оптическому интерфейсу поддерживают ModBus-подобный, СЭТ-4ТМ.02-совместимый протокол и обеспечивают возможность дистанционного управления функциями, программирования (перепрограммирования) режимов и параметров и считывания параметров и данных измерений.

Счетчики c CAN-интерфейсом поддерживают обмен данными с 11 и 29 битными идентификаторами в соответствии с CAN Specification version 2.0 Part B.

Счетчики c CAN-интерфейсом обеспечивают чтение и изменение идентификатора объекта по CAN-интерфейсу посредством LSS протокола по стандарту DSP305.

Работа со счетчиками через интерфейсы связи может производиться с применением программного обеспечения «Конфигуратор СЭТ-4ТМ».

Доступ к параметрам и данным со стороны интерфейсов связи защищен паролями на чтение и программирование (два уровня доступа). Метрологические коэффициенты и заводские параметры защищены аппаратной перемычкой и не доступны без снятия пломб завода-изготовителя и нарушения оттиска знака поверки.

Защита от несанкционитрованного доступа

Для защиты от несанкционированного доступа в счетчиках предусмотрена установка навесной пломбы и мастичной пломбы организации осуществляющей поверку счетчика, а так же мастичной пломбы ОТК завода-изготовителя.

После установки на объект крышки зажимов счетчиков должны пломбироваться навесными пломбами обслуживающей организации.

Общий вид счетчика с установленной крышкой зажимов и со снятой крышкой зажимов, схема пломбирования от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунках 1 и 2.

Условия эксплуатации

В части воздействия климатических факторов внешней среды и механических нагрузок счетчики соответствуют условиям группы 4 по ГОСТ 22261-94 для работы при температуре окружающего воздуха от минус 40 до плюс 60 °С, относительной влажности до 100 % при температуре 25 °С и на высотах до 3000 метров над уровнем моря. Счетчики устойчивы к воздействию инея.

Счетчики виброустойчивы в диапазоне частот от 5 до 150 Гц, удароустойчивы при воздействии ударов многократного действия и ударопрочны при воздействии ударов одиночного действия согласно ГОСТ 22261-94 для электронных измерительных приборов группы 4.

Счетчики, при климатических и механических воздействиях в части предельных условий транспортирования соответствует требованиям, установленным для электронных измерительных приборов групп 4 ГОСТ 22261-94 при температуре окружающего воздуха от минус 40 до плюс 70 °С.

Корпуса счетчиков по степени защищенности от проникновения воды и посторонних предметов соответствуют степени IP53 по ГОСТ 14254-96.

со знаком поверки

Винты крепления крышки зажимов

у

Мастичная пломба с оттиском клейма ОТК

Навесная пломба обслуживающей организации

• „

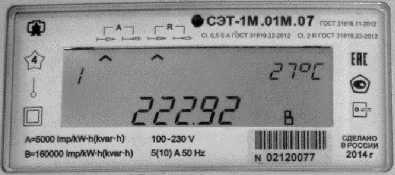

Рисунок 1 - Общий вид счетчика с установленной крышкой зажимов, схема пломбирования от несанкционированного доступа, обозначение места нанесения знака поверки

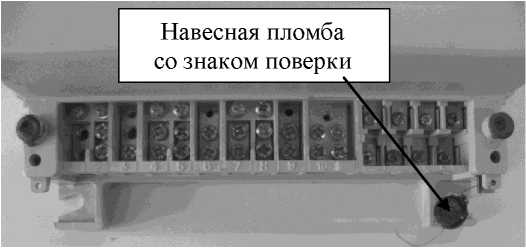

Рисунок 2 - Общий вид счетчика со снятой крышкой зажимов, схема пломбирования от несанкционированного доступа, обозначение места нанесения знака поверки

Программное обеспечение (ПО) счетчиков имеет структуру с разделением на метрологически значимую и метрологически незначимую части. Каждая структурная часть исполняемого кода программы во внутренней памяти микроконтроллера защищается циклической контрольной суммой, которая непрерывно контролируется системой диагностики счетчиков.

Метрологические характеристики счетчиков напрямую зависят от калибровочных коэффициентов, которые записываются в память счетчиков на заводе-изготовителе на стадии калибровки. Калибровочные коэффициенты защищаются циклическими контрольными суммами, которые непрерывно контролируется системой диагностики счетчиков. Массивы калибровочных коэффициентов защищены аппаратной перемычкой защиты записи и не доступны для изменения без вскрытия счетчиков.

При обнаружении ошибок контрольных сумм (КС) системой диагностики устанавливаются флаги ошибок в слове состояния счетчиков и отображением сообщения об ошибке на ЖКИ:

Е-09   - ошибка КС программы;

Е-10   - ошибка КС массива калибровочных коэффициентов.

Идентификационные характеристики ПО счетчиков приведены в таблице 3.

Версия ПО и цифровой идентификатор ПО могут отображаться на табло ЖКИ в кольце режимов индикации вспомогательных параметров. Метрологические характеристики нормированы с учетом влияния программного обеспечения.

Конструкция счетчиков исключает возможность несанкционированного влияния на ПО счетчика и измерительную информацию.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 3 - Идентификационные данные программного обеспечения

Таблица 4 - Метрологические характеристики

Продолжение таблицы 4

Таблица 5 - Основные технические характеристики

Продолжение таблицы 4

наносится на панели счетчиков методом офсетной печати и в эксплуатационной документации на титульных листах типографским способом.

Таблица 5 - Комплектность средства измерений

Продолжение таблицы 5

осуществляется по документу ИЛГШ.411152.160РЭ1 «Счетчик электрической энергии многофункциональный СЭТ-1М.01М. Руководство по эксплуатации. Приложение Д. Методика поверки», утвержденному руководителем ФБУ «Нижегородский ЦСМ» 23 июня 2014 г.

Основные средства поверки:

- установка для поверки счётчиков электрической энергии автоматизированная УАПС-1М (регистрационный номер в Федеральном информационном фонде № 23832-07);

- частотомер электронно-счетный Ч3-63 (регистрационный номер в Федеральном информационном фонде № 9084-83);

- секундомер механический СОСпр-2б-2 (регистрационный номер в Федеральном информационном фонде № 11519-11).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых счетчиков с требуемой точностью.

Знак поверки наносится на счетчик давлением на специальную мастику или навесную пломбу, расположенную в месте крепления верхней части корпуса к основанию

приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к счетчикам

электрической энергии многофункциональным СЭТ-1М.01М

ГОСТ 31818.11-2012. Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии.

ГОСТ 31819.22-2012. Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S.

ГОСТ 31819.23-2005. Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии.

ИЛГШ.411152.160ТУ. Счетчики электрической энергии многофункциональные СЭТ-1М.01М. Технические условия.

ТР ТС 004/2011.Технический регламент Таможенного союза «О безопасности низковольтного оборудования».

ТР ТС 020/2011.Технический регламент Таможенного союза «Электромагнитная совместимость технических средств».

Акционерное общество «Нижегородское научно-производственное объединение имени М.В. Фрунзе» (АО «ННПО имени М.В. Фрунзе»)

ИНН 5261077695

Адрес: 603951, Россия, г. Нижний Новгород, пр. Гагарина, 174

Телефон (факс) (831) 466-66-00

Web-сайт: www.nzif.ru

E-mail: mail@nzif.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области» (ФБУ «Нижегородский ЦСМ»)

Адрес: 603950, Россия, г. Нижний Новгород, ул. Республиканская, д. 1

Телефон 8-800-200-22-14

Web-сайт: www.nncsm.ru

Е-mail: mail@nncsm.ru

Аттестат аккредитации ФБУ "Нижегородский ЦСМ" по проведению испытаний средств измерений в целях утверждения типа № 30011-13 от 27.11.2013 г.
