МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

22 октября 2019 г.                                              №  2505

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 69794 «Системы анализа микроструктуры объектов АХАЫТ» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ООО «АКСАЛИТ Софт» от 25 июля 2019 г. № 190725 и      № 190726 приказываю:

• 1.  Внести изменения в описание типа на системы анализа микроструктуры объектов AXALIT, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 71098-18, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Установить методику поверки по документу МП 130-251-2017 с изменением № 1 «ГСП. Системы анализа микроструктуры объектов AXALIT. Методика поверки», утвержденному ФГУП «УНИИМ» 19 августа 2019 г., и распространить действие документа на системы анализа микроструктуры объектов AXALIT, находящиеся в эксплуатации.

• 3. Переоформить свидетельство об утверждении типа № 69794 «Системы анализа микроструктуры объектов AXALIT», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 71098-18, в связи с внесением изменений в методику поверки.

• 4. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: ООЕЮ36ЕЕ32711E880E9E0071BFC5DD276

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 08.11.2018 до 08.11.2019

\__________—_________/

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «22» октября 2019 г. № 2505

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы анализа микроструктуры объектов AXALIT

Системы анализа микроструктуры объектов AXALIT (далее - системы) предназначены для измерения линейных размеров объектов на изображениях, полученных с видеокамер микроскопа с помощью программного обеспечения.

Принцип действия систем основан на получении изображений структуры поверхности объекта в заданном масштабе при помощи микроскопа, их фиксации цифровой видеокамерой и последующем анализе изображений с помощью программного обеспечения.

Система представляет собой комплекс программно-аппаратных средств, состоящий из микроскопа, цифровой видеокамеры, адаптера для цифровой видеокамеры, интерфейса для передачи изображения на персональный компьютер и специального программного обеспечения «AXALIT», позволяющего проводить измерения линейных размеров объектов.

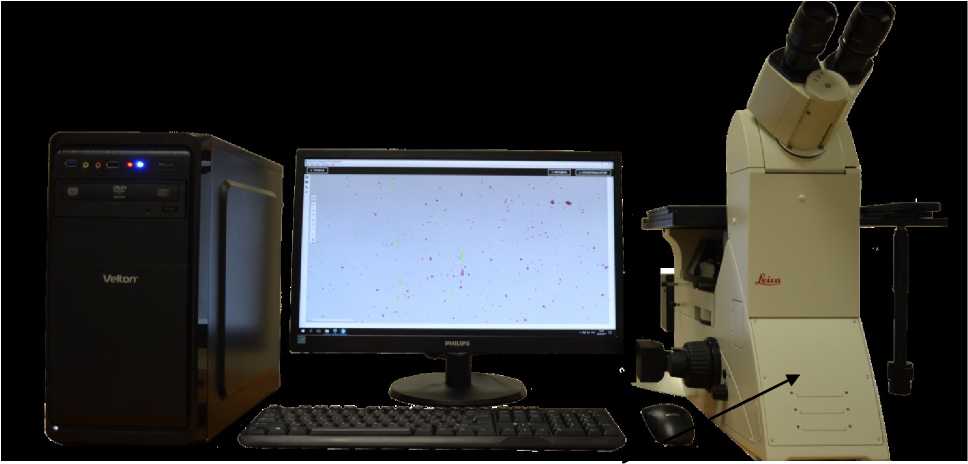

Общий вид системы, обозначение нанесения знака поверки представлены на рисунке 1.

Место нанесения знака поверки

Рисунок 1 - Общий вид средства измерений, обозначение места нанесения знака поверки

Пломбирование систем не предусмотрено.

Программное обеспечение (ПО) позволяет проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения системы приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульный лист руководства пользователя типографским способом.

Таблица 4 - Комплектность средства измерений

Продолжение таблицы 4

осуществляется по документу МП 130-251-2017 «ГСИ. Системы анализа микроструктуры объектов AXALIT. Методика поверки» с изменением №1, утвержденному ФГУП «УНИИМ» 19.08.2019 г.

Основные средства поверки:

• - рабочий эталон единицы длины 1-го разряда 2-й части поверочной схемы в соответствии с приказом Росстандарта от 29 декабря 2018 г. № 2840 в диапазоне значений от 0 до 1 мм;

• - рабочий эталон единицы длины 2-го разряда 2-й части поверочной схемы в соответствии с приказом Росстандарта от 29 декабря 2018 г. № 2840 в диапазоне значений от 0 до 2 мм.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на лицевую часть оптического микроскопа, как показано на рисунке 1, и на свидетельство о поверке в виде оттиска поверительного клейма.

приведены в эксплуатационном документе.

ТУ 26.70.22-001-11486796-2017 Система анализа микроструктуры объектов AXALIT. Технические условия

Общество с ограниченной ответственностью «АКСАЛИТ Софт»

(ООО «АКСАЛИТ Софт»)

ИНН: 6670451183

Адрес: 620041, г. Екатеринбург, ул. Смазчиков, д. 3, оф. 307

Телефон: +7 (499) 490-25-01

Web-сайт: http://axalit.ru

E-mail: soft@axalit.ru

ФГУП «Уральский научно-исследовательский институт метрологии»

Адрес: 620000, г. Екатеринбург, улица Красноармейская, д. 4

Телефон: +7 (343) 350-26-18; факс: +7 (343) 350-20-39

Web-сайт: www.uniim.ru

E-mail: uniim@uniim.ru

Аттестат аккредитации ФГУП «УНИИМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311373 от 10.11.2015 г.
