Номер по Госреестру СИ: 75899-19
75899-19 Датчики-газоанализаторы
(ДАХ-М)
Назначение средства измерений:
Датчики-газоанализаторы ДАХ-М (далее - газоанализаторы), предназначены для непрерывных автоматических измерений массовой концентрации одного из вредных веществ: метанола (СН3ОН), формальдегида (CH2O), этилена (С2Н4), окиси этилена (С2Н4О).
Внешний вид.
Датчики-газоанализаторы
Рисунок № 1

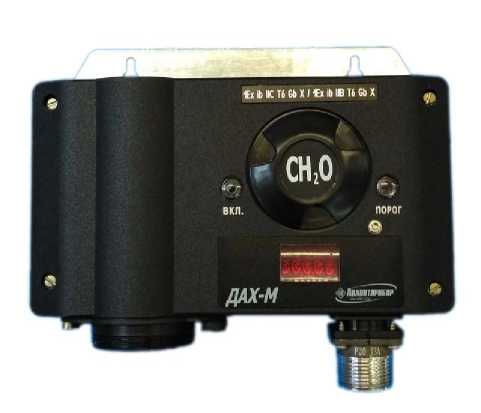

Внешний вид.
Датчики-газоанализаторы
Рисунок № 2

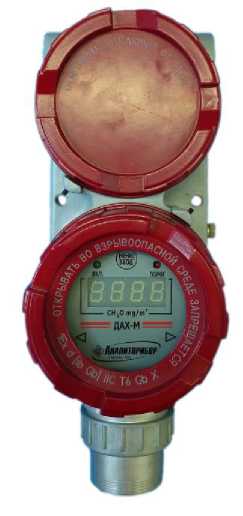

Внешний вид.
Датчики-газоанализаторы
Рисунок № 3

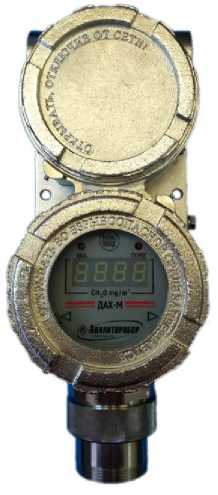

Внешний вид.
Датчики-газоанализаторы
Рисунок № 4

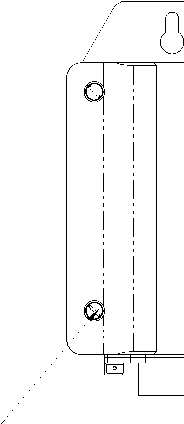

Внешний вид.
Датчики-газоанализаторы
Рисунок № 5

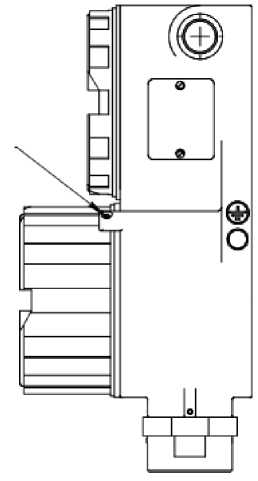

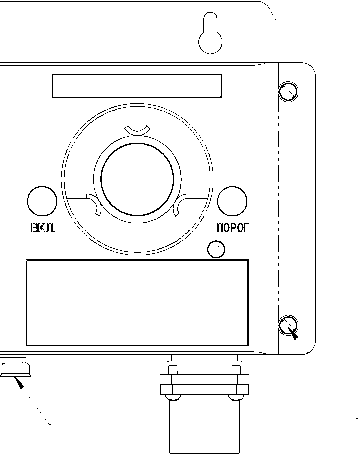

Внешний вид.
Датчики-газоанализаторы
Рисунок № 6
Общие сведения
Дата публикации - 16.12.2019
Срок свидетельства - 19.08.2029
Номер записи - 173921
ID в реестре СИ - 891965
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ДАХ-М-05, ДАХ-М-03-O₂-30, ДАХ-М-03-NH3-600, ДАХ-М-03-HCL, ДАХ-М-03-H2S-40, ДАХ-М-03 Н₂S, ДАХ-М-03, ДАХ-М-01-СО-200, ДАХ-М-01-СН3ОН-100 ИБЯЛ.413412.005-50, ДАХ-М-01-СН2О-10 ИБЯЛ.413412.005-50, ДАХ-М-01-SO2-20, ДАХ-М-01-CH2O-10, ДАХ-М-01, ДАХ-М СО, ДАХ-М СН, ДАХ-М модификация ДАХ-М-05X, ДАХ-М модель ДАХ-М-05Х, ДАХ-М, ДАХ-M-03, -,
Производитель
Изготовитель - Федеральное государственное унитарное предприятие "Смоленское производственное объединение "Аналитприбор" (ФГУП "СПО "Аналитприбор")
Страна - РОССИЯ
Населенный пункт - г. Смоленск
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет MI_4 состоит из одной диаграммы и таблицы. Диаграмма является интерактивной, обладает свойством масштабирования и опцией выгрузки данных в эксель. Таблица оснащена поиском и функцией сортировки по любой из колонок.
Пузырьковая диаграмма "Области и разделы областей измерений" наглядно показывает разделы областей измерений в части количества типов СИ. Из диаграммы можно сделать выводы о величине областей изерений, количестве и размерах, входящих в них разделов СИ.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Статистика
Кол-во поверок - 621
Выдано извещений - 11
Кол-во периодических поверок - 380
Кол-во средств измерений - 363
Кол-во владельцев - 37
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1932 от 2019.08.19 Об утверждении типов средств измерений
№2519 от 2019.10.22 О переоформлении свидетельства об утверждении типа средства измерений № 74808 "Датчики - газоанализаторы ДАХ-М"
№1911 от 2021.08.31 О внесении изменений в сведения об утвержденном типе средств измерений Системы газоаналитические многофункциональные серии СГМ ЭРИС-100
№319 от 2024.02.07 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (23)
Наличие аналогов СИ: Датчики-газоанализаторы (ДАХ-М)
