Номер по Госреестру СИ: 28245-08
28245-08 Газоанализаторы
(ГТМ-5101М-А)
Назначение средства измерений:
Газоанализаторы ГТМ-5101М-А предназначены для измерения объемной доли кислорода в технологических газовых смесях и дымовых газах.
Программное обеспечение
Газоанализаторы имеют встроенное программное обеспечение (далее - ПО), разработанное предприятием-изготовителем специально для непрерывного автоматического измерения объемной доли кислорода в технологических газовых смесях и дымовых газах.
Основные функции встроенного ПО:
-
1) определение содержания объемной доли кислорода;
-
2) отображение содержания объемной доли кислорода на табло газоанализаторов;
-
3) выдача сигнализации при достижении содержания объемной доли кислорода установленных пороговых значений;
-
4) связь с внешними устройствами по цифровому каналу RS232;
-
5) формирование унифицированного выходного токового сигнала пропорционального
содержанию объемной доли кислорода. Идентификационные данные ПО приведены в таблице 1. Таблица 1
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
ПО газоанализаторов ГТМ-5101М-А |
Gtm_a_v3 |
3.0 |
3ЕС6 |
CRC-16 |
Лист № 2 Всего листов 9 Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню защиты «А» в соответствии с МИ 3286-2010. Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО СИ и измеренных данных.
Внешний вид газоанализатора приведен на рисунке 1.

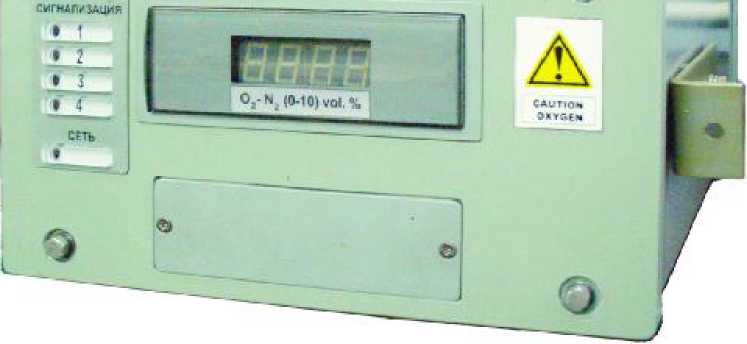

"« ГАЗОАНАЛИЗАТОР ГТМ-5101- М -АРисунок 1 - Внешний вид газоанализатора
ме с т о п л о м б и р о в а н и я

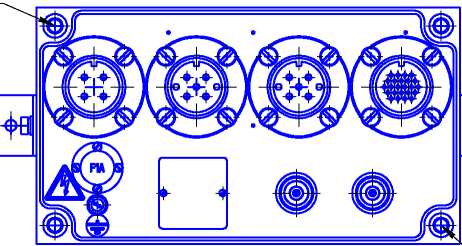

Рисунок 2 - Схема пломбирования газоанализаторов от несанкционированного доступа
\ мест пломбирования
Лист № 3 Всего листов 9
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится:
- на титульный лист руководства по эксплуатации ИБЯЛ .413231.009 РЭ;
- на табличку, расположенную на задней панели газоанализатора .
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в документе «Газоанализатор ГТМ-5101М-А ИБЯЛ.413231.009 РЭ. Руководство по эксплуатации», 2007 г.
Лист № 9
Всего листов 9
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к газоанализаторам ГТМ-5101М-А
-
1. ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
-
2. ГОСТ 25804.1-83 - ГОСТ 25804.8-83 Аппаратура, приборы, устройства и оборудования систем управления технологическими процессами атомных электростанций.
-
3. ГОСТ 8.578-2002 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
-
4 ОТТ 08042462 Приборы и средства автоматизации для атомных станций. Общие технические требования (ОТТ).
-
5 Газоанализаторы ГТМ-5101М-А. Технические условия ИБЯЛ.413231.009 ТУ.
Поверка
Поверкаосуществляется по документу МП-242-0569-2007 «Газоанализаторы ГТМ-5101М-А. Методика поверки», утвержденному ГЦИ СИ “ВНИИМ им. Д.И. Менделеева” 13 августа 2007 г.
Основные средства поверки:
-
- азот газообразный особой чистоты сорт 1 по ГОСТ 9293-74 в баллоне под давлением;
-
- ГСО-ПГС состава кислород-азот (номера по реестру ГСО-ПГС №№ 3716-87, 3718-87, 3720-87, 3721-87, 3722-87, 3724-87, 3726-87, 3727-87,3730-87), CO2 - азот (номера по реестру ГСО-ПГС №№ 3777-87, 4053-87, 4054-87, 4055-87, 4056-87), по ТУ-6-16-2956-92 (с изм.№6) в баллонах под давлением.
Изготовитель
ФГУП СПО «Аналитприбор», г. Смоленск. 214031, ул. Бабушкина, 3. Телефон: 8 (4812) 31-12-42.Факс: 8 (4812) 31-75-16.
e-mail: info@analitpribor-smolensk.ru http//:www.analitpribor-smolensk.ru, аналитприбор.рф.
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д.46 Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Газоанализаторы ГТМ-5101М-А (в дальнейшем - газоанализаторы) представляют собой стационарные приборы непрерывного действия.
Принцип действия газоанализаторов - термомагнитный, основанный на использовании парамагнитных свойств кислорода и зависимости их от температуры.
Конструктивно газоанализаторы выполнены одноблочными, в металлическом корпусе. На лицевой панели газоанализаторов располагаются: цифровое отсчетное устройство, светодиоды сигнализации, светодиод «СЕТЬ» и органы управления газоанализаторами, закрытые специальной съемной крышкой. На задней панели находятся разъемы для подключения сети питания и внешних устройств, штуцера «ВХОД ПРОБЫ» и «ВЫХОД ПРОБЫ».
Способ забора пробы - принудительный, за счет избыточного давления в точке отбора пробы или от внешнего побудителя расхода.
Газоанализаторы имеют выходные сигналы:
-
- показания цифрового отсчетного устройства;
-
- унифицированный выходной токовый сигнал (0 - 5) мА и (4 - 20) мА;
-
- цифровой выходной сигнал, интерфейс RS-232;
-
- релейные выходные сигналы типа «сухой контакт» (4 уровня срабатывания).
Степень защиты от доступа к опасным частям, от попадания внешних твердых предметов и от проникновения воды IP54 по ГОСТ 14254-96.
Комплект поставки газоанализатора приведен в таблице 5.
Таблица 5
Обозначение |
Наименование |
Кол. |
Примечание |
Газоанализатор ГТМ-5101М-А |
1 шт. |
Согласно исполнению | |
Комплект ЗИП |
1 компл. |
Согласно ведомости ЗИП | |
ИБЯЛ.413231.009 ВЭ |
Ведомость эксплуатационных документов |
1 экз. | |
Комплект эксплуатационных документов |
1 компл. |
Согласно ИБЯЛ.413231.009 ВЭ | |
ИБЯЛ.413231.009 МЧ |
Монтажный чертеж |
1 экз. | |
Примечания
|
-
1) Диапазоны измерений, пределы допускаемой основной приведенной погрешности и вид климатического исполнения по ГОСТ 15150-69 приведены таблице 2.
Таблица 2
Обозначение |
Климатические исполнения |
Класс безопасно-сти по ПН АЭ Г-01 011-97 |
Диапазон измерений, объемная доля, % |
Оп-реде-ляе-мый ком-по- нент |
Ана-лизи-руе-мая среда |
Пределы допускаемой основной приведенной погрешности, % |
Диапазон рабочего давления анализируемой газовой смеси, кПа (мм рт.ст.) |
ИБЯЛ.413231.009 |
ТМ3 |
3Н |
От 0 до 1 |
O2 |
* N2 |
±4 |
84,0 - 106,7 (630 - 800) |
-01 |
От 0 до 2 | ||||||
-02 |
От 0до 3 | ||||||
-03 |
От 0до 5 | ||||||
-04 |
От 0 до10 | ||||||
-05 |
От 0 до 21 | ||||||
-06 |
От 0 до 5 |
±2,5 | |||||
-07 |
От 0 до 10 | ||||||
-08 |
От 0 до 21 | ||||||
-09 |
От 0 до 30 |
±4 | |||||
-10 |
ТМ3 (экспортное) |
От 0 до 1 | |||||
-11 |
От 0 до 2 | ||||||
-12 |
От 0 до 3 | ||||||
-13 |
От 0 до 5 | ||||||
-14 |
От 0 до 10 | ||||||
-15 |
От 0 до 21 | ||||||
-16 |
От 0 до 5 |
±2,5 | |||||
-17 |
От 0 до 10 | ||||||
-18 |
От 0 до 21 | ||||||
-19 |
От 0 до 30 |
±4 | |||||
-20 |
УХЛ4 |
От 0 до 1 | |||||
-21 |
От 0 до 2 | ||||||
-22 |
От 0 до 3 | ||||||
-23 |
От 0 до 5 | ||||||
-24 |
От 0 до 10 | ||||||
-25 |
От 0 до 21 |
Продолжение таблицы 2
Обозначение |
Климатические исполнения |
Класс безопасно-сти по ПН АЭ Г-01 011-97 |
Диапазон измерений, объемной доля, % |
Оп-реде-ляе-мый ком- по- нент |
Ана-лизи-руе-мая среда |
Пределы до-пускаемой основной приведенной погреш ности, % |
Диапазон рабочего давления анализируемой газовой смеси, кПа (мм рт.ст.) |
-26 |
УХЛ4 |
3Н |
От 0 до 5 |
O2 |
* N2 |
±2,5 |
84,0 - 106,7 (630 - 800) |
-27 |
От 0 до 10 | ||||||
-28 |
От 0 до 21 | ||||||
-29 |
От 0 до 30 |
±4 | |||||
-30 |
ТВ3 (экспортное) |
От 0 до 1 | |||||
-31 |
От 0 до 2 | ||||||
-32 |
От 0 до 3 | ||||||
-33 |
От 0 до 5 | ||||||
-34 |
От 0 до 10 | ||||||
-35 |
От 0 до 21 | ||||||
-36 |
От 0 до 5 |
±2,5 | |||||
-37 |
От 0 до 10 | ||||||
-38 |
От 0 до 21 | ||||||
-39 |
От 0 до 30 |
±4 | |||||
-40 |
ТМ3 (экспортное) |
4Н |
От 0 до 2 |
Дымо вые ** газы |
±5 | ||
-41 |
От 0 до 5 | ||||||
-42 |
От 0 до 10 |
±4 | |||||
-50 |
УХЛ4 |
От 0 до 2 |
±5 | ||||
-51 |
От 0 до 5 | ||||||
-52 |
От 0 до 10 |
±4 | |||||
-60 |
ТВ3 (экспортное) |
От 0 до 2 |
±5 | ||||
-61 |
От 0 до 5 | ||||||
-62 |
От 0 до 10 |
±4 |
Продолжение таблицы 2
Обозначение |
Климатические исполнения |
Класс безопасно-сти по ПН АЭ Г-01 011-97 |
Диапазон измерений, объемной доля, % |
Оп-реде-ляе-мый ком-по-нент среды |
Ана-лизи-руе-мая среда |
Пределы до-пускаемой основной приведенной погреш ности, % |
Диапазон рабочего давления анализируемой газовой смеси, кПа (мм рт. ст.) |
-70 |
От 0 до 1 | ||||||
-71 |
ТМ3 (экспортное) |
От 0 до 2 | |||||
-72 |
От 0 до 3 | ||||||
-73 |
От 0 до 5 | ||||||
-74 |
От 0 до 10 | ||||||
-80 |
От 0 до 1 | ||||||
-81 |
От 0 до 2 |
84 - 152 | |||||
-82 |
УХЛ4 |
3Н |
От 0 до 3 |
O2 |
* N2 |
±4 |
(630 - |
-83 |
От 0 до 5 |
1140)*** | |||||
-84 |
От 0 до 10 | ||||||
-90 |
От 0 до 1 | ||||||
-91 |
ТВ3 (экспортное) |
От 0 до 2 | |||||
-92 |
От 0 до 3 | ||||||
-93 |
От 0 до 5 | ||||||
-94 |
От 0 до 10 | ||||||
Примечание - Состав анализируемой среды: * - объемная доля водорода (H2), % - от 0 до 3;
** - объемная доля водорода (H2), % - от 0 до 3;
*** Для исполнений ИБЯЛ.413231.009-70...-94 предприятие-изготовитель может изготовить газоанализаторы с диапазоном давления анализируемой газовой смеси 50,6 - 152,0 кПа, (3801140 мм рт. ст.), что оговаривается при заказе. |
-
2) Пределы допускаемой дополнительной погрешности при изменении содержания в
анализируемой среде неопределяемых компонентов, не более указанных в таблице 3. Таблица 3
Диапазон измерения, объемная доля, % |
Опре деляе мый ком-по-нент |
Ана- лизи-руе-мая среда |
Допускаемая дополнительная приведенная погрешность при изменении содержания в анализируемой среде объемной доли неопределяемых компонентов, в долях от основной погрешности | ||||
Н2 от 0 до 3 %, объемной до ли |
NH3 от 0 до 5 %, объемной доли |
СО2 от 0 до 25 %, объемной доли |
СО от 0 до 85 %, объемной доли |
СН4 от 0 до 10 %, объемной доли | |||
0-1 |
O2 |
N2 |
1 |
1 |
- |
- |
- |
0-2 |
1 |
1 |
- |
- |
- | ||
0-3 |
0,5 |
0,5 |
- |
- |
- | ||
0-5 |
0,5 |
0,5 |
- |
- |
- | ||
0-10 |
0,25 |
0,25 |
- |
- |
- | ||
0 - 21 |
0,25 |
0,25 |
- |
- |
- | ||
0 - 30 |
0,25 |
0,25 |
- |
- |
- | ||
0 - 2 |
Ды- мо-вые газы |
1 |
- |
1 |
0,75 |
1 | |
0 - 5 |
0,5 |
- |
0,75 |
0,5 |
0,75 | ||
0 - 10 |
0,25 |
- |
0,25 |
0,25 |
0,5 |
Примечание - Дополнительная погрешность от влияния неопределяемых компонентов H2S, SO2, NOX не нормируется и не проверяется ввиду того, что практически отсутствует их влияние на по
казания.________________________________________________________________________________________________
-
3) Пределы допускаемой вариации выходного сигнала, в долях от пределов основной
-
4) Погрешность срабатывания сигнализации, в долях от пределов допускаемой основной
-
5) Пределы допускаемой дополнительной приведенной погрешности при изменении тем
-
6) Пределы допускаемой дополнительной приведенной погрешности при изменении тем
-
7) Пределы допускаемой дополнительной приведенной погрешности при изменении давления анализируемой газовой смеси (пробы) в газовом канале газоанализаторов, в долях от пределов допускаемой основной приведенной погрешности на каждые 10 кПа (75 мм рт.ст.) от давления, при котором определялась основная погрешность:
Лист № 7 Всего листов 9
-
1) для газоанализаторов с диапазоном давления анализируемой газовой смеси ( пробы ) от 84,0 до 106,7 кПа (от 630 до 800 мм рт. ст.) 0,5
-
2) для газоанализаторов с диапазоном давления анализируемой газовой смеси ( пробы ) от 84 до 152 кПа (от 630 до 1140 мм.рт.ст.) и от 50,6 до 152,0 кПа (от 380 до 1140 мм рт. ст.) 0,25
-
8) Пределы допускаемой дополнительной погрешности при воздействии синусоидальной
вибрации частотой от 5 до 120 Гц ускорением 9,8 м/с2, в долях от пределов допускаемой основной приведенной погрешности. 0,3
-
9) Пределы допускаемой дополнительной погрешности от влияния изменения расхода на
±0,2 л/мин от номинального значения расхода 0,7 л/мин, в долях от пределов допускаемой основной приведенной погрешности:
- для диапазонов от 0 до 1, от 0 до 2, от 0 до 3 % объемной доли O2 - N2, от 0 до 2 %
объемной доли O2 - дымовые газы
-
12) Допускаемый интервал времени непрерывной работы
газоанализаторов без корректировки показаний по ГСО-ПГС, суток, не менее
-
14) Электрическое питание газоанализаторов осуществляется от сети переменного тока с номинальным напряжением (220+22-33) В при следующих значениях частот:
-
1) в диапазоне частот от 49,0 до 50,5 Гц длительно;
-
2) в диапазонах частот (47,5-49,0) Гц и (50,5-52,5) Гц - до 5 мин однократно, но не более 750 мин в течение срока эксплуатации;
-
3) в диапазоне частот (46,0-47,5) Гц - до 30 с однократно, но не более 300 мин в течение срока эксплуатации.
-
15) Габаритные размеры, мм, не более:
Условия эксплуатации газоанализаторов
1) диапазон температуры окружающей и анализируемой сред, °С 5 + 50
Примечание - Предельные значения температуры окружающей среды от 1 до 60 °С в течение 6 ч.
2)
-
3)
-
4)
-
5)
-
6)
диапазон относительной влажности окружающей среды при температуре
35 °С и более низких температурах без конденсации влаги, % до 98 %
диапазон массовой концентрации влаги в анализируемой среде, г/м3 от 0 до 6
атмосферное давление, кПа 84 + 106,7
мм рт. ст. 630 - 800
синусоидальная вибрация с частотой, Гц от 5 до 120
ускорением, м/с2 9,8
рабочее положение вертикальное, угол наклона в любом направлении не более 5°
Пространственное положение газоанализатора во время работы должно оставаться неиз-
менным
-
7) напряженность внешнего однородного переменного магнитного поля, А/м, не более
Лист № 8 Всего листов 9
-
8) напряженность внешнего однородного переменного электрического поля, кВ/м ,не более 10
-
9) объемный расход анализируемой среды, л/мин 0,7 ± 0,2
-
10) газоанализаторы исполнений ТМ3 и ТВ3 устойчивы к воздействию соляного тумана
