Номер по Госреестру СИ: 56918-14
56918-14 Дымомеры
(СМОГ-2)
Назначение средства измерений:
Дымомеры СМОГ-2 (далее - дымомеры) предназначены для измерений дымности отработавших газов дизельных двигателей автомобилей, дизельных судовых, тепловозных и промышленных двигателей.
Общие сведения
Дата публикации - 08.11.2019
Срок свидетельства - 06.03.2029
Номер записи - 173242
ID в реестре СИ - 816597
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
СМОГ 2-02, Смог 2- 02, нет модификации, нет данных, мод. СМОГ-2-2, мод. СМОГ-2-02, мод. СМОГ-2-01, мод. СМОГ-0-02, мод СМОГ-2-02, исполнение СМОГ-2-02, исполнение СМОГ-2-01, исп. СМОГ-2-02, исп. СМОГ-2-01, Дымомер СМОГ-2, исп. СМОГ-2-02, Дымомер СМОГ-2 исп. СМОГ-2-02, 56918-14: Дымомер, 2-02, 02, -,
Производитель
Изготовитель - Федеральное государственное унитарное предприятие "Смоленское производственное объединение "Аналитприбор" (ФГУП "СПО "Аналитприбор")
Страна - РОССИЯ
Населенный пункт - г. Смоленск
Уведомление о начале осуществления предпринимательской деятельности - Да
Внимание!!
Отчет долго строится.
На первом этапе построения отчета необходимо выбрать одну из нескольких десятков областей СИ. Далее, в зависимости от выбранной области строятся три гистограммы и таблица по владельцам СИ и их поверкам.
На гистограммах владельцы СИ разбиты по группам в зависимости от количества поверок, приходящихся на их СИ. Графики дают наглядное представление о поверках и средствах измерений в зависимости от масштаба бизнеса владельца и специфики его деятельности. Для удобства отображения графики учитывают организации имеющие от 10 и более поверок.
Таблица отображает данные о наименовании владельца СИ, количестве поверок и количестве средств измерений у владельца в соответствии с выбранной областью измерений. Для ускорения генерации отчета в таблице приводятся данные о юридических лицах, имеющих 2 и более поверки.
Статистика
Кол-во поверок - 648
Выдано извещений - 61
Кол-во периодических поверок - 274
Кол-во средств измерений - 218
Кол-во владельцев - 64
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 2594 дн.
Приказы РСТ, где упоминается данный тип СИ
№452 от 2019.03.06 О продлении срока действия свидетельств об утверждении типа средств измерений
№2179 от 2019.09.20 О переоформлении свидетельства об утверждении типа средства измерений № 54605 "Дымомеры СМОГ-2"
№2792 от 2021.12.09 ПРИКАЗ_Об утверждении типов средств измерений (17)
№319 от 2024.02.07 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (23)
Наличие аналогов СИ: Дымомеры (СМОГ-2)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Федеральное государственное унитарное предприятие "Смоленское производственное объединение "Аналитприбор" (ФГУП "СПО "Аналитприбор")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
24046-08 27.04.2028 |
Блоки расширения и связи, БРС Федеральное государственное унитарное предприятие "Смоленское производственное объединение "Аналитприбор" (ФГУП "СПО "Аналитприбор") (РОССИЯ г. Смоленск) |
ОТ МП |
1 год |
|
24048-09 13.08.2029 |
Системы контроля атмосферы промышленных объектов, СКАПО Федеральное государственное унитарное предприятие "Смоленское производственное объединение "Аналитприбор" (ФГУП "СПО "Аналитприбор") (РОССИЯ г. Смоленск) |
ОТ |
1 год |
|
28245-08 31.07.2028 |
Газоанализаторы, ГТМ-5101М-А Федеральное государственное унитарное предприятие "Смоленское производственное объединение "Аналитприбор" (ФГУП "СПО "Аналитприбор") (РОССИЯ г. Смоленск) |
ОТ МП |
1 год |
|
28375-07 15.09.2027 |
Газоанализаторы, ГТВ-1101ВЗ-А Федеральное государственное унитарное предприятие "Смоленское производственное объединение "Аналитприбор" (ФГУП "СПО "Аналитприбор") (РОССИЯ г. Смоленск) |
ОТ МП |
1 год |
|
36032-07 15.09.2027 |
Газоанализаторы, ГТМ-5101ВЗ-А Федеральное государственное унитарное предприятие "Смоленское производственное объединение "Аналитприбор" (ФГУП "СПО "Аналитприбор") (РОССИЯ г. Смоленск) |
ОТ МП |
1 год |
|
41617-14 15.07.2029 |
Сигнализаторы горючих газов, СГГ10-Б Федеральное государственное унитарное предприятие "Смоленское производственное объединение "Аналитприбор" (ФГУП "СПО "Аналитприбор") (РОССИЯ г. Смоленск) |
ОТ МП |
1 год |
|
41817-09 04.09.2029 |
Электроды ионоселективные, ИСЭл Федеральное государственное унитарное предприятие "Смоленское производственное объединение "Аналитприбор" (ФГУП "СПО "Аналитприбор") (РОССИЯ г. Смоленск) |
ОТ |
1 год |
|
43130-09 15.07.2029 |
Сигнализаторы газов шлейфовые, СТГ-3 Федеральное государственное унитарное предприятие "Смоленское производственное объединение "Аналитприбор" (ФГУП "СПО "Аналитприбор") (РОССИЯ г. Смоленск) |
ОТ МП |
1 год |
|
53540-13 11.04.2028 |
Газоанализаторы, АНКАТ-7631Микро Федеральное государственное унитарное предприятие "Смоленское производственное объединение "Аналитприбор" (ФГУП "СПО "Аналитприбор") (РОССИЯ г. Смоленск) |
ОТ МП |
1 год |
|
56661-14 14.02.2028 |
Датчики-газоанализаторы паров, КРТ ДАРТ Федеральное государственное унитарное предприятие "Смоленское производственное объединение "Аналитприбор" (ФГУП "СПО "Аналитприбор") (РОССИЯ г. Смоленск) |
ОТ МП |
1 год |
|
73186-18 21.11.2028 |
Газоанализаторы, АНКАТ-64М3 Федеральное государственное унитарное предприятие "Смоленское производственное объединение "Аналитприбор" (ФГУП "СПО "Аналитприбор") (РОССИЯ г. Смоленск) |
ОТ МП |
1 год |
|
56918-14 06.03.2029 |
Дымомеры, СМОГ-2 Федеральное государственное унитарное предприятие "Смоленское производственное объединение "Аналитприбор" (ФГУП "СПО "Аналитприбор") (РОССИЯ г. Смоленск) |
ОТ МП |
1 год |
|
75899-19 19.08.2029 |
Датчики-газоанализаторы, ДАХ-М Федеральное государственное унитарное предприятие "Смоленское производственное объединение "Аналитприбор" (ФГУП "СПО "Аналитприбор") (РОССИЯ г. Смоленск) |
ОТ МП |
1 год |
|
70995-18 27.04.2024 |
Установки для приготовления парогазовых смесей, УГС-ВГ Федеральное государственное унитарное предприятие "Смоленское производственное объединение "Аналитприбор" (ФГУП "СПО "Аналитприбор") (РОССИЯ г. Смоленск) |
1 год | |
|
70992-18 27.04.2029 |
Газоанализаторы амила и гептила, АМД Федеральное государственное унитарное предприятие "Смоленское производственное объединение "Аналитприбор" (ФГУП "СПО "Аналитприбор") (РОССИЯ г. Смоленск) |
МП | 3 года |
|
65263-16 16.09.2021 |
Датчики кислорода, ИБЯЛ.407111.005 Федеральное государственное унитарное предприятие "Смоленское производственное объединение "Аналитприбор" (ФГУП "СПО "Аналитприбор") (РОССИЯ г. Смоленск) |
ОТ МП |
1 год |
|
85978-22 |
Газоанализатор, ГАММА-100 Федеральное государственное унитарное предприятие "Смоленское производственное объединение "Аналитприбор" (ФГУП "СПО "Аналитприбор") (РОССИЯ г. Смоленск) |
ОТ МП |
1 год |
|
86024-22 07.07.2027 |
Газоанализаторы, АНКАТ-64М3.2 Федеральное государственное унитарное предприятие "Смоленское производственное объединение "Аналитприбор" (ФГУП "СПО "Аналитприбор") (РОССИЯ г. Смоленск) |
ОТ МП |
1 год |
|
86687-22 |
Газоанализатор, ГАММА-100 Федеральное государственное унитарное предприятие "Смоленское производственное объединение "Аналитприбор" (ФГУП "СПО "Аналитприбор") (РОССИЯ г. Смоленск) |
ОТ МП |
1 год |
|
87039-22 11.10.2027 |
Датчики-газоанализаторы, ДАК Федеральное государственное унитарное предприятие "Смоленское производственное объединение "Аналитприбор" (ФГУП "СПО "Аналитприбор") (РОССИЯ г. Смоленск) |
ОТ МП |
1 год |
|
92088-24 |
Газоанализатор, ГАММА-100 Федеральное государственное унитарное предприятие "Смоленское производственное объединение "Аналитприбор" (ФГУП "СПО "Аналитприбор") (РОССИЯ г. Смоленск) |
ОТ МП |
1 год |
Схема прослеживаемости средства измерений отображает поверяемое СИ, его средства поверки и их связи с первичными эталонами.
В качестве средств поверки могут выступать СИ, стандартные образцы, эталоны, государственные первичные эталоны и СИ, импользуемые в качестве эталонов. Кроме того, на диаграмме могут присутствовать реагенты и аттестованные методики измерений.
Кто поверяет Дымомеры (СМОГ-2)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КЕМЕРОВСКИЙ ЦСМ" (30063-12) | РСТ | 4 | 0 | 3 | 3 | 4 | 0 | 3 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 9 | 2 | 0 | 9 | 2 | 9 | 0 | 9 | |
| ФБУ "КУРСКИЙ ЦСМ" (RA.RU.311463) | РСТ | 4 | 0 | 3 | 1 | 3 | 0 | 3 | ||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 8 | 1 | 0 | 7 | 4 | 8 | 0 | 7 | |
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 16 | 8 | 0 | 16 | 7 | 13 | 0 | 13 | |
| ООО «МетрЛифтСервис» (RA.RU.314115) | 5 | 1 | 1 | 4 | 0 | 4 | 1 | 3 | ||
| ФБУ "АСТРАХАНСКИЙ ЦСМ" (RA.RU.311475) | РСТ | 9 | 2 | 0 | 8 | 0 | 8 | 0 | 7 | |
| ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 20 | 5 | 0 | 19 | 1 | 19 | 0 | 19 | |
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311482) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "СЦ "ОРМЕТ" (РОСС RU.0001.310249) | 7 | 1 | 5 | 2 | 0 | 5 | 4 | 1 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 5 | 2 | 0 | 5 | 1 | 4 | 0 | 4 | |
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 5 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "КЕМЕРОВСКИЙ ЦСМ" (RA.RU.311469) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 2 | 0 | 2 | 0 | 1 | 0 | 1 | |||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 13 | 3 | 0 | 11 | 1 | 10 | 0 | 10 | |
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 1 | 0 | 0 | 1 | 0 | 0 | 0 | ||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 5 | 0 | 4 | 0 | 5 | 0 | 4 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 4 | 1 | 1 | 4 | 3 | 0 | 1 | ||
| ФБУ «Кемеровский ЦСМ» (72) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЗАБАЙКАЛЬСКИЙ ЦСМ" (RA.RU.311502) | РСТ | 3 | 0 | 2 | 2 | 3 | 0 | 2 | ||
| ООО "ПРОММАШ ТЕСТ" (RA.RU.311368) | 3 | 0 | 2 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 11 | 2 | 0 | 10 | 0 | 11 | 0 | 10 | |
| ФБУ "АРХАНГЕЛЬСКИЙ ЦСМ" (RA.RU.311492) | РСТ | 6 | 2 | 0 | 6 | 4 | 4 | 0 | 4 | |
| ФГУП "СПО "АНАЛИТПРИБОР" (RA.RU.310661) | 245 | 56 | 195 | 42 | 0 | 238 | 193 | 42 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 6 | 3 | 0 | 5 | 1 | 2 | 0 | 2 | |
| ФБУ «Пермский ЦСМ» (RA.RU.311363) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 3 | 0 | 3 | 1 | 3 | 0 | 3 | ||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 8 | 1 | 0 | 6 | 0 | 5 | 0 | 4 | |
| ФБУ «Магнитогорский ЦСМ» (20) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Ставропольский ЦСМ» (RA.RU.311422) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 3 | 0 | 2 | 2 | 3 | 0 | 2 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 17 | 3 | 0 | 17 | 5 | 9 | 0 | 9 | |
| ФГУП "Смоленское производственное объединение "Аналитприбор" (RA.RU.310661) | 58 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Курский ЦСМ» (RA.RU.311463) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 8 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (РОСС RU.0001.310392) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311273) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Брянский ЦСМ» (RA.RU.311364) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (12) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "СПО "АНАЛИТПРИБОР" (RA.RU.310661) | 31 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «ЦСМ Московской области» (RA.RU.311341) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «УРАЛТЕСТ» (RA.RU.311249) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Хабаровский ЦСМ» (RA.RU.311273) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Новосибирский ЦСМ» (RA.RU.311258) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «ЦСМ Республики Башкортостан» (RA.RU.311406) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 8 | 1 | 0 | 8 | 3 | 8 | 0 | 8 | |
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 13 | 5 | 1 | 12 | 2 | 9 | 1 | 8 | |
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 31 | 10 | 3 | 28 | 0 | 28 | 3 | 25 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 13 | 9 | 0 | 13 | 7 | 12 | 0 | 12 | |
| ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 2 | 1 | 0 | 2 | 1 | 2 | 0 | 2 | |
| ООО "ЦМС" (РОСС RU.0001.310313) | 2 | 2 | 2 | 0 | 0 | 1 | 1 | 0 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 1 | 0 | 1 | 1 | 1 | 0 | 1 | ||
| ФБУ "ЯКУТСКИЙ ЦСМ" (RA.RU.311545) | РСТ | 3 | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 6 | 4 | 0 | 6 | 1 | 5 | 0 | 5 | |
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 9 | 3 | 0 | 9 | 5 | 9 | 0 | 9 | |
| ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 1 | 0 | 1 | 1 | 1 | 0 | 1 |
Стоимость поверки Дымомеры (СМОГ-2)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Архангельский ЦСМ Архангельская область |
1651 | 2078 |
|
ФБУ Белгородский ЦСМ Белгородская область |
1735 | 2078 |
|
ФБУ Брянский ЦСМ Брянская область |
1831 | 2078 |
|
ФБУ Брянский ЦСМ Брянская область |
1998 | 2078 |
|
ФБУ Владимирский ЦСМ Владимирская область |
1924 | 2078 |
Программное обеспечение
Дымомеры имеют встроенное и внешнее программное обеспечение (ПО). Встроенное ПО является метрологически значимым, выполняющим функции сбора, обработки, передачи, хранения и представления измерительной информации. Внешнее ПО применяется для связи с компьютером через пользовательский интерфейс, не является метрологически значимым, предназначено для считывания результатов измерений и других данных. ПО разработано ФГУП СПО «Аналитприбор» для операционной системы Windows.
Идентификационные данные ПО представлены в таблице 1.
Место для размещения знака утверждения типа

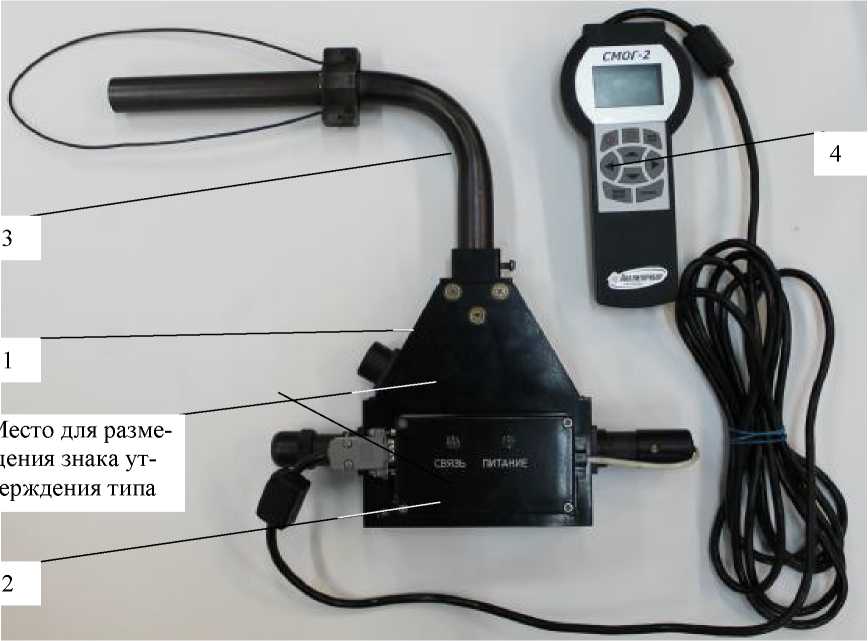

1 - измерительная камера; 2 - БОИ; 3 - пробозаборник; 4 - БПИ
Рисунок 1 - Внешний вид дымомеров, обозначение места для размещения знака утверждения типа
БОИ.

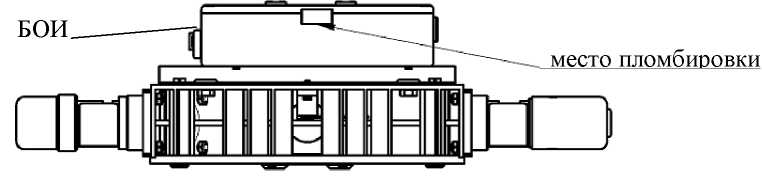

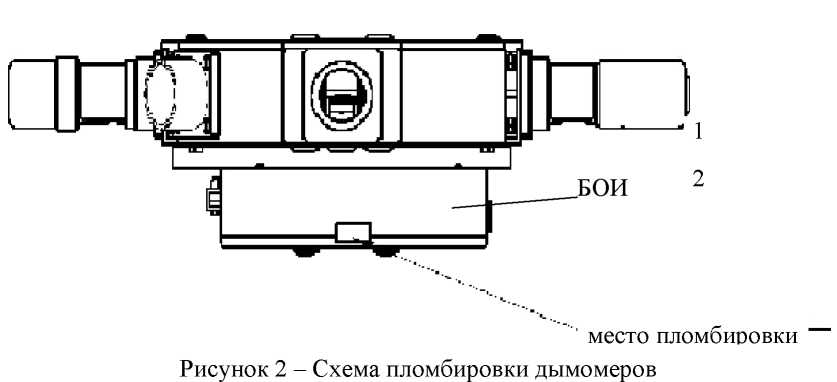

— место пломбировки
от несанкционированного доступа
Таблица 1
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО |
Алгоритм вычисления цифрового идентификатора ПО |
|
Встроенное |
bpi.hex |
2.0 |
9632 |
CRC16 |
|
boi.hex |
2.0 |
3471 |
CRC16 | |
|
Внешнее |
Smog.exe |
2.0 |
- |
- |
ПО идентифицируется при включении дымомера и (или) при подключении его к компьютеру. Идентификационное наименование и версия внешнего ПО отображаются в главном меню, идентификационное наименование и версия встроенного ПО - в диалоге информации о программе. Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типананосится на специальную табличку на боковой панели корпуса измерительной камеры дымо-меров методом фотохимической печати и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к дымомерам СМОГ-2ГОСТ Р 50953-2008 «Выбросы вредных веществ и дымность отработавших газов магистральных и маневровых тепловозов. Нормы и методы определения»
ГОСТ Р 51250-99 «Двигатели внутреннего сгорания поршневые. Дымность отработавших газов. Нормы и методы определения»
ГОСТ Р 52160-2003 «Автотранспортные средства, оснащенные двигателями с воспламенением от сжатия. Дымность отработавших газов. Нормы и методы контроля при оценке технического состояния»
ГОСТ Р 52408-2005 «Двигатели внутреннего сгорания поршневые. Выбросы вредных веществ с отработавшими газами. Часть 2. Измерения в условиях эксплуатации»
ГОСТ Р ИСО 11614-2011 «Двигатели внутреннего сгорания поршневые с воспламенением от сжатия. Прибор для измерения дымности и определения коэффициента поглощения светового потока в отработавших газах»
«Дымомеры СМОГ-2. Технические условия ИБЯЛ.413314.005ТУ»
Приказ Министерства промышленности и торговли Российской Федерации от 06 декабря 2011 г. № 1677
Приказ Министерства внутренних дел Российской Федерации от 08 ноября 2012 г. № 1014
Поверка
Поверкаосуществляется по документу МП-640-020-2-14«Инструкция. Дымомеры СМОГ-2. Методика поверки», утвержденным первым заместителем генерального директора - заместителем по научной работе ФГУП «ВНИИФТРИ» 04.02.2014 г.
Основные средства поверки:
Комплект светофильтров М90, регистрационный № 42599-09, диапазон значений коэффициента направленного пропускания от 20 до 90 %, пределы допускаемой абсолютной погрешности заданного значения коэффициента направленного пропускания ± 0,3 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Изготовитель
Федеральное государственное унитарное предприятие «Смоленское производственное объединение «Аналитприбор» (ФГУП «СПО «Аналитприбор»)
ИНН 6731002766
Адрес: 214031, г. Смоленск, ул. Бабушкина, д. 3
Телефон: (4812) 31-12-42, факс: (4812) 31-75-16
Web-сайт: http//:www.analitpribor-smolensk,ru
E-mail: info@analitpribor-smolensk.ru
Испытательный центр
Федеральное государственное унитарного предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений»
(ФГУП «ВНИИФТРИ»)
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, городское поселение Менделеево, Главный лабораторный корпус
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево Тел./факс (495) 744-81-12
E-mail: office@vniiftri.ru
Дымомеры имеют блочную структуру и состоят из измерительной камеры с блоком обработки информации (БОИ), блока питания и индикации (БПИ) и пробозаборника. Измерительная камера представляет собой оптическую систему, основными элементами которой являются источник света и фотоприемник. Питание дымомеров осуществляется от сети переменного тока через адаптер и (или) от аккумулятора. Конструктивно дымомеры имеют два исполнения СМОГ-2-01 и СМОГ-2-02 в зависимости от способа отображения результатов измерений. В дымомерах исполнения СМОГ-2-02 отображение результатов измерений осуществляется на БПИ и персональном компьютере или другом внешнем устройстве с использованием интерфейса USB, RS232. В комплект дымомеров исполнения СМОГ-2-01 БПИ не входит, результаты измерений отображаются только на персональном компьютере или другом внешнем устройстве.
Принцип работы дымомеров основан на оптико-абсорбционном методе измерений, заключающемся в измерении ослабления интенсивности света при прохождении его через задымленную среду. Источник света просвечивает измерительную камеру с эффективной фотометрической длиной 0,2 м, заполненную отработавшим газом. Фотодиод регистрирует интенсивность излучения, прошедшего через задымленную среду. Сигнал с фотодиода обрабатывается БОИ и передается на компьютер или на БПИ. Результаты измерений представляются в единицах дымности и единицах коэффициента поглощения светового потока.
Внешний вид дымомеров и обозначение места для размещения знака утверждения типа представлены на рисунке 1, схема пломбировки от несанкционированного доступа - на рисунке 2.
Основные метрологические и технические характеристики дымомеров приведены в таблице 2.
Таблица 2
|
Наименование параметра или характеристики |
Значение характеристики |
|
Диапазон измерений дымности, % |
от 0 до 100 |
|
Пределы допускаемой приведенной* погрешности измерений дымности, % |
± 1 |
|
Диапазон показаний коэффициента поглощения светового потока, м-1 |
от 0 до ¥ |
|
Пределы допускаемой абсолютной погрешности измерений ко- | |
|
эффициента поглощения светового потока в диапазоне измерений от 1,6 до 1,8 м-1, м-1 |
± 0,025 |
|
Время прогрева, мин, не более |
10 |
|
Напряжение питания, В | |
|
- от аккумуляторной батареи |
5 |
|
- через адаптер от сети переменного тока частотой (50 ± 1) Гц |
220 ± 22 |
|
Потребляемая мощность дымомеров, Вт, не более | |
|
- исполнение СМОГ-2-01 |
1,5 |
|
- исполнение СМОГ-2-02 |
3,0 |
|
Габаритные размеры (длина х ширина х высота), мм, не более: | |
|
- измерительной камеры |
85 х 300 х 190 |
|
- БОИ |
45 х 150 х 65 |
|
- БПИ |
40 х 95 х 210 |
|
- пробозаборника |
40 х 350 х 205 |
|
Наименование параметра или характеристики |
Значение характеристики |
|
Масса, кг, не более: - измерительной камеры с БОИ |
1,1 |
|
- БПИ |
1,0 |
|
- пробозаборника |
1,0 |
|
Рабочие условия эксплуатации дымомеров: - температура окружающего воздуха, °С для дымомеров исполнения СМОГ-2-01 |
от минус 30 до 45 |
|
для дымомеров исполнения СМОГ-2-02 |
от минус 5 до 35 |
|
- относительная влажность окружающего воздуха при температуре 35 °С, % |
от 30 до 95 % |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
|
^Погрешность нормирована как приведенная к диапазону измерений | |
