Номер по Госреестру СИ: 87039-22
87039-22 Датчики-газоанализаторы
(ДАК)
Назначение средства измерений:
Датчики-газоанализаторы ДАК (далее - газоанализаторы) предназначены, в зависимости от модификации, для непрерывных автоматических измерений:
а) довзрывоопасных концентраций метана, углеводородных газов, в том числе попутного нефтяного газа, паров углеводородов, в том числе паров нефти и нефтепродуктов, паров спиртов;
б) объемной доли диоксида углерода.

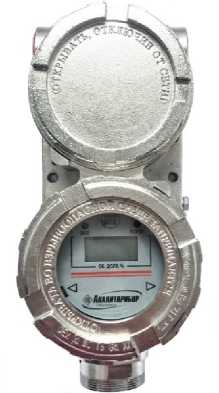

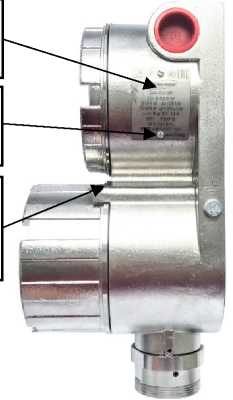

Внешний вид.
Датчики-газоанализаторы
Рисунок № 1
Внешний вид.
Датчики-газоанализаторы
Рисунок № 2
Программное обеспечение
Изготовителем разработано встроенное программное обеспечение (далее - ВПО) газоанализаторов для непрерывного автоматического измерения содержания определяемых компонентов.
ВПО газоанализаторов состоит из ВПО микроконтроллеров:
-
- DAK-IND-4 - программное обеспечение платы индикации и управления;
-
- DAK-TOK-4 - программное обеспечение платы связи, питания и токового выхода.
Основные функции ВПО:
-
- обработка сигналов;
-
- человеко-машинный интерфейс;
-
- передача данных.
Основные расчетные алгоритмы, реализуемые ВПО:
-
- вычисление значений содержания определяемого компонента по данным, полученным от первичного измерительного преобразователя;
-
- вычисление значений выходного аналогового сигнала и цифровых выходных сигналов (при наличии);
-
- сравнение текущих результатов измерений с установленными пороговыми значениями срабатывания сигнализации;
-
- непрерывная самодиагностика аппаратной части газоанализаторов.
Влияние ВПО учтено при нормировании метрологических характеристик газоанализаторов.
Газоанализаторы имеют защиту ВПО и измерительной информации от преднамеренных или непреднамеренных изменений. Уровень защиты - «Высокий» в соответствии с Р 50.2.0772014.
ВПО газоанализаторов идентифицируется посредством отображения номера версии и контрольной суммы на табло.
Идентификационные данные ВПО приведены в таблице 3.
Таблица 3 - Идентификационные данные ВПО
Идентификационные данные (признаки) |
Значение | |
Идентификационное наименование |
DAK-IND-4 |
DAK-TOK-4 |
Номер версии (идентификационный номер) |
2.0 |
2.0 |
Цифровой идентификатор |
18B8 |
3A7D |
Алгоритм вычисления цифрового идентификатора |
CRC-16 | |
Примечания
|
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации, паспорта типографским способом и на табличку, расположенную на боковой поверхности газоанализаторов.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Использование по назначению» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;
ГОСТ 14254-2015 Степени защиты, обеспечиваемые оболочками (код IP);
ГОСТ Р 52350.29.1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ИБЯЛ.418414.071 ТУ3 Датчики-газоанализаторы ДАК. Технические условия часть 4.
ПравообладательФедеральное государственное унитарное предприятие «Смоленское производственное объединение «Аналитприбор» (ФГУП «СПО «Аналитприбор»)
ИНН 6731002766
Адрес: 214031, г. Смоленск, ул. Бабушкина, д. 3
Телефон: 8-800-100-19-50, (4812) 31-12-42, 31-30-77, 31-06-78
Факс: (4812) 31-75-16, 31-75-17, 31-75-18
Е-mail: info@analitpribor-smolensk.ru, market@analitpribor-smolensk.ru.
Web-еайт: www.analitpribor-smolensk.ru
Изготовитель
Федеральное государственное унитарное предприятие «Смоленское производственное объединение «Аналитприбор» (ФГУП «СПО «Аналитприбор»)ИНН 6731002766
Адрес: 214031, г. Смоленск, ул. Бабушкина, д. 3
Телефон: 8-800-100-19-50, (4812) 31-12-42, 31-30-77, 31-06-78
Факс: (4812) 31-75-16, 31-75-17, 31-75-18
E-mail: info@analitpribor-smolensk.ru, market@analitpribor-smolensk.ru.
Web-еайт: www.analitpribor-smolensk.ru
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)ИНН 5029124262
Адрес: 119415, г. Москва, проспект Вернадского, д. 41, стр. 1, эт. 4, пом. I, ком. 28 Телефон: +7 (495) 481-33-80
E-mail: info@prommashtest.ru
Правообладатель
Федеральное государственное унитарное предприятие «Смоленское производственное объединение «Аналитприбор» (ФГУП «СПО «Аналитприбор»)ИНН 6731002766
Адрес: 214031, г. Смоленск, ул. Бабушкина, д. 3
Телефон: 8-800-100-19-50, (4812) 31-12-42, 31-30-77, 31-06-78
Факс: (4812) 31-75-16, 31-75-17, 31-75-18
Е-mail: info@analitpribor-smolensk.ru, market@analitpribor-smolensk.ru.
Web-еайт: www.analitpribor-smolensk.ru
Принцип измерений газоанализаторов - оптико-абсорбционный, основанный на поглощении ИК-излучения анализируемым газом. Степень поглощения ИК-излучения зависит от содержания анализируемого компонента в газовой смеси. Для каждого газа существует своя область поглощения ИК-излучения, что обусловливает высокую степень избирательности этого метода.
Способ подачи пробы - диффузионный или принудительный. Принудительный способ подачи пробы обеспечивается за счет избыточного давления в точке отбора или с помощью внешнего побудителя расхода при установке дополнительных принадлежностей на газоанализаторы.
Корпус газоанализаторов выполнен из нержавеющей стали. В нижней части корпуса газоанализаторов располагается инфракрасный датчик (далее - ИКД). На лицевой поверхности корпуса газоанализаторов, под нижней крышкой со смотровым окном, расположены: табло, области управления режимами работы газоанализаторов, индикаторы «ВКЛ.», «ПОРОГ».
Управление режимами работы осуществляется бесконтактно с помощью специального магнитного инструмента - стилуса. По бокам в верхней части корпуса газоанализаторов при эксплуатации устанавливаются кабельные вводы или заглушки.
Под верхней крышкой расположена плата коммутации с клеммой для подключения кабеля питания и связи.
Модификации газоанализаторов приведены в таблице 1.
Газоанализаторы обеспечивают вывод измерительной информации:
-
- на цифровое отсчетное устройство (табло);
-
- в форме аналогового сигнала - выходной сигнал постоянного тока от 4 до 20 мА;
-
- в кодированной форме по цифровому каналу связи HART (при наличии).
Таблица 1 - Модификации газоанализаторов
Обозначение модификаций газоанализаторов |
Условное наименование газоанализаторов |
Наличие каналов связи с внешними устройствами |
Диапазон рабочей (предельной рабочей) температуры окружающей среды, °С |
ИБЯЛ.418414.071-341 |
ДАК-СО2-341 |
от 4 до 20 мА, HARTX) |
от - 40 до +60 |
ИБЯЛ.418414.071-342 |
ДАК-СН4-342 | ||
ИБЯЛ.418414.071-343 |
ДАК-ЕСН-343 | ||
X) Канал связи HART - по отдельному заказу. |
Газоанализаторы обеспечивают выполнение следующих функций:
-
- идентификацию встроенного программного обеспечения (далее - ВПО);
-
- выбор определяемого компонента (кроме ИБЯЛ.418414.071-341);
-
- измерение содержания определяемого компонента;
-
- установку пороговых значений;
-
- обмен данными с ВУ по цифровому каналу связи (при наличии);
-
- установку типа сигнализации (блокирующаяся или снимающаяся автоматически).
Газоанализаторы соответствуют требованиям Технического регламента таможенного союза «О безопасности оборудования для работы во взрывоопасных зонах» (ТР ТС 012/2011), относятся к взрывозащищенному электрооборудованию группы II, соответствуют требованиям ГОСТ 31610.0-2014 (IEC 60079-0:2011).
Маркировка взрывозащиты газоанализаторов: 0Ex ia ПС T6 Ga X/ 1Ex d [ia Ga] IIC T6 Gb X.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в виде цифрового обозначения, наносится типографским способом на табличку со сведениями о газоанализаторе, расположенную на боковой поверхности корпуса газоанализаторов. Ограничение доступа к внутреннему объему газоанализаторов, осуществляется путем нанесения мастичной пломбы с оттиском клейма на стопорный винт нижней крышки.
Общий вид газоанализаторов с указанием мест пломбировки, нанесения знака утверждения типа, заводского номера приведен на рисунке 1.
а) вид спереди
Место нанесения знака утверждения типа
Место нанесения заводского номера
Место для установки пломбы с оттиском клейма
б) вид сбоку
Рисунок 1 - Общий вид газоанализаторов
с указанием мест пломбировки, нанесения знака утверждения типа, заводского номера
Таблица 7 - Комплектность Датчиков-газоанализаторов ДАК
Наименование |
Обозначение |
Количество |
Датчик-газоанализатор ДАК1) |
- |
1 шт. |
Ведомость эксплуатационных документов |
ИБЯЛ.418414.071-341 ВЭ |
1 экз. |
Комплект эксплуатационных документов2) |
- |
1 компл. |
Комплект ЗИП3) |
- |
1 компл. |
|
документов. Методика поверки входит в |
Таблица 4 - Диапазоны измерений и пределы допускаемой основной абсолютной погрешности
газоанализаторов по определяемым компонентам
Определяемый компонент (газ или пар) |
Единица физической величины |
Диапазон измерений |
Диапазон показаний |
Участок диапазона измерений, в котором нормирован предел допускаемой основной абсолютной погрешности |
Предел допускаемой основной абсолютной погрешности, Ад |
1 |
2 |
3 |
4 |
5 |
6 |
ИБЯЛ.418414.071-341 | |||||
Диоксид углерода (CO2)1} |
объемная доля, % |
от 0 до 5 |
от 0 до 5 |
от 0 до 1 включ. |
±0,05 |
св. 1 до 5 |
±0,05-Свх | ||||
ИБЯЛ.418414.071-342 | |||||
Метан (СН.1)1' |
% НКПР |
от 0 до 100 |
от 0 до 100 |
от 0 до 50 включ. |
± 3 |
св. 50 до 100 |
± (1 + 0,04-Свх) | ||||
Г аз природный |
от 0 до 100 |
от 0 до 100 |
от 0 до 100 |
± (2,5 + 0,05^Свх) | |
Газ компримированный | |||||
Этилен (С2Н4) | |||||
Ацетон (CH3COCH3) |
от 0 до 50 |
от 0 до 100 |
от 0 до 50 | ||
Бензол (С6Н6) | |||||
Толуол (С7Н8) | |||||
ИБЯЛ.418414.071-343 | |||||
Пропан ^3^)^ |
% НКПР |
от 0 до 100 |
от 0 до 100 |
от 0 до 50 включ. |
± 3 |
св. 50 до 100 |
± (1 + 0,04-Свх) | ||||
Бензин |
от 0 до 50 |
от 0 до 100 |
от 0 до 50 |
± (2,5 + 0,05^Свх) | |
Бутан (С4Н10) | |||||
1.3-бутадиен (С4Н6) | |||||
Г аз сжиженный топливный | |||||
Г ексан (СбНи) | |||||
Гептан (С7Н16) | |||||
Дизельное топливо | |||||
Диметиловый эфир (C2H6O) | |||||
Диэтилэфир (С4Н10О) |
Продолжение таблицы 4
1 |
2 |
3 |
Изобутан ((СНз)зСН) |
% НКПР |
от 0 до 50 |
Керосин | ||
Метанол (СН3ОН) | ||
Нефть | ||
Нафтил | ||
Октан (С8Н18) | ||
Пентан (С5Н12) | ||
Попутный нефтяной газ | ||
Пропилен (С3Н6) | ||
Пропиленоксид (СзНбО) | ||
Топливо для реактивных двигателей | ||
Уайт-спирит | ||
Циклопентан (С5Н10) | ||
Этан (C2H6) | ||
Этанол (С2Н5ОН) | ||
Этилацетат (СН3СООС2Н5) | ||
Пропанол (С3Н8О) |
% НКПР |
от 0 до 50 |
Ксилол (С6Н4(СН3)2) (все изомеры) | ||
1-бутанол (С4Н9ОН) | ||
Бутилацетат (С6Н12О2) | ||
Стирол (С8Н8) | ||
Этилбензол (С8Н10) | ||
2-бутанон (С4Н8О) |
% НКПР |
от 0 до 50 |
Метил-трет-бутиловый эфир (C5H12O) | ||
Оксид этилена (С2Н4О) | ||
Циклогексан (С6Н12) |
% НКПР |
от 0 до 50 |
4 |
5 |
6 |
от 0 до 100 |
от 0 до 50 |
± (2,5 + 0,05^Свх) |
от 0 до 100 |
от 0 до 50 |
± (2,5 + 0,1-Свх) |
от 0 до 100 |
от 0 до 50 |
±3 |
от 0 до 100 |
от 0 до 50 |
±5 |
Окончание таблицы 4
1 1 2 |
3 |
4 |
5 |
6 |
|
Таблица 5 - Прочие метрологические характеристики газоанализаторов
Наименование характеристики |
Значение |
Предел допускаемой вариации показаний (выходного сигнала) газоанализаторов ИБЯЛ.418414.071-341, выраженный в долях от пределов допускаемой основной погрешности |
±0,5 |
Пределы допускаемого времени установления показаний Т0,9:
|
60 30 |
Пределы допускаемой дополнительной абсолютной погрешности при изменении температуры окружающей среды в рабочих условиях эксплуатации на каждые 10 °С от температуры, при которой определялась основная погрешность: а) для модификаций ИБЯЛ.418414.071-3411) б) для модификаций ИБЯЛ.418414.071-342/-343 |
±1,0Ад ±0,8Ад |
Пределы допускаемой дополнительной абсолютной погрешности газоанализаторов при изменении атмосферного давления в рабочих условиях эксплуатации на каждые 3,3 кПа (25 мм рт.ст.) от номинального значения давления:
|
±1,4Лд ±1,0Лд |
Пределы допускаемой дополнительной абсолютной погрешности газоанализаторов при изменении влажности окружающей среды в рабочих условиях эксплуатации от номинального значения влажности 60 % при температуре от плюс 15 °С до плюс 25 °С |
±1,6Лд |
1) Метрологические характеристики в диапазоне рабочей температуры от минус 40 °С до минус 20 °С и от плюс 50 °С до плюс 60 °С не нормируются. |
Таблица 6 - Основные технические характеристики газоанализаторов
Наименование характеристики |
Значение |
Время прогрева газоанализаторов, мин, не более |
2 |
Газоанализаторы устойчивы к перегрузке по содержанию определяемого компонента, на 100 % превышающей значение верхнего предела диапазона измерений. Время восстановления характеристик газоанализаторов после снятия перегрузки, мин, не более |
3 |
Допускаемый интервал времени работы газоанализаторов без корректировки показаний по ПГС, месяцев, не менее |
12 |
Газоанализаторы устойчивы к воздействию неопределяемых компонентов с содержанием, не более: для модификаций ИБЯЛ.418414.071-341 - метан (CR), % (объемная доля) |
100 |
- пропан (CsHs), % (объемная доля) |
1,7 |
- гексан (СбНы), % (объемная доля) для модификаций ИБЯЛ.418414.071-342/-343 |
0,4 |
-диоксид углерода (CO2), % (объемная доля) |
20 |
Электрическое питание газоанализаторов осуществляется от источника питания постоянного тока. Напряжение питания постоянного тока, В |
от 16 до 32 |
Габаритные размеры, мм, не более: | |
- длина |
110 |
- ширина |
130 |
- высота |
250 |
Масса газоанализаторов, кг, не более |
6,5 |
Условия эксплуатации: - диапазон температуры окружающей и анализируемой сред, °С |
см. таблицу 1 |
- верхнее значение относительной влажности окружающей среды, %: а) при температуре 35 °С и более низких температурах, без конденсации влаги |
95 |
б) при температуре 25 °С, % |
100 |
- диапазон атмосферного давления, кПа |
от 84,0 до 106,7 |
мм рт. ст. |
от 630 до 800 |
- синусоидальная вибрация: | |
а) в диапазоне частот от 10 до 31,5 Гц, амплитуда смещения, мм |
0,5 |
б) в диапазоне частот от 31,5 до 150 Гц, амплитуда ускорения, м/с2 |
19,6 |
Назначенный срок службы1)’ лет |
20 |
Средняя наработка до отказа2), ч |
70000 |
Степень защиты газоанализаторов по ГОСТ 14254-2015 |
IP66/IP68 |
Газоанализаторы соответствуют требованиям к электромагнитной совместимости по ТР ТС 020/2011, предъявляемым к оборудованию класса А по ГОСТ Р МЭК 61326-1-2014, | |
для использования в промышленной электромагнитной обстановке | |
1) Обеспечивается регламентированным капитальным ремонтом с полным восстановлением | |
ресурса газоанализаторов. Срок проведения ремонта - 10 лет с даты газоанализатора. |
изготовления |
2) С учетом технического обслуживания в соответствии с указаниями, приведенными в | |
эксплуатационной документации |
