Номер по Госреестру СИ: 36032-07
36032-07 Газоанализаторы
(ГТМ-5101ВЗ-А)
Назначение средства измерений:
Газоанализаторы ГТМ-5101ВЗ-А (далее - газоанализаторы) предназначены для измерений объемной доли кислорода в технологических газовых смесях, в азоте и воздухе.
Внешний вид.
Газоанализаторы
Рисунок № 1
Внешний вид.
Газоанализаторы
Рисунок № 2
Внешний вид.
Газоанализаторы
Рисунок № 3
Программное обеспечение
Газоанализаторы имеют встроенное программное обеспечение (далее - ПО), разработанное предприятием-изготовителем специально для непрерывного автоматического измерения содержания определяемого компонента.
Основные функции ПО:
-
- расчет объемной доли кислорода;
-
- цифровая индикация объемной доли кислорода;
-
- выдача световой сигнализации при превышении содержания определяемого компонента установленных пороговых значений;
-
- выдача унифицированного выходного токового сигнала (0 - 5) мА или (4 - 20) мА, пропорционального измеренному значению объемной доли кислорода;
-
- выдача управляющего воздействия для включения (отключения) исполнительных устройств;
-
- расчет и вывод на цифровое отсчетное устройство номера версии ПО и цифрового идентификатора ПО (контрольной суммы) при каждом включении газоанализатора.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
BI AB.hex |
Номер версии (идентификационный номер) ПО |
не ниже 2.00 |
Цифровой идентификатор ПО |
15FC |
Алгоритм вычисления контрольной суммы исполняемого кода |
CRC-16 |
Лист № 5 Всего листов 9
Знак утверждения типа
Знак утверждения типананосится на табличку, расположенную на газоанализаторах, методом фотохимпечати, и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к газоанализаторам ГТМ-5101ВЗ-А
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
ГОСТ 25804.1-83 - ГОСТ 25804.8-83 Аппаратура, приборы, устройства и оборудования систем управления технологическими процессами атомных электростанций
ГОСТ 8.578-2002 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах
ИБЯЛ.413241.034 ТУ Газоанализаторы ГТМ-5101 ВЗ-А. Технические условия
ОТТ 08042462 Приборы и средства автоматизации для атомных станций. Общие технические требования
ТР ТС 012/2011. Технический регламент Таможенного союза. О безопасности оборудования для работы во взрывоопасных средах
ТР ТС 020/2011. Технический регламент Таможенного союза. Электромагнитная совместимость технических средств
Поверка
Поверкаосуществляется по документу МП-242-0594-2007 «Газоанализаторы ГТМ-5101ВЗ-А. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 20 июля 2007 г.
Основные средства поверки:
-
- стандартные образцы состава газовых смесей № 10465-2014 O2 в азоте;
-
- азот газообразный особой (или повышенной) чистоты ГОСТ 9293-74.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Федеральное государственное унитарное предприятие «Смоленское производственное объединение «Аналитприбор» (ФГУП «СПО «Аналитприбор»)ИНН 6731002766
Адрес: 214031, Россия, г. Смоленск, ул. Бабушкина, д. 3
Телефон: (4812) 31-12-42, 31-07-04, 30-61-37
Факс: (4812) 31-75-17
Web-сайт: www.analitpribor-smolensk.ru, www.аналитnрибор.рф
E-mail: info@analitpribor-smolensk.ru
Испытательный центр
ГЦИ СИ Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт им. Д. И. Менделеева»
119005, Россия, г. Санкт-Петербург, Московский проспект, д. 19
Телефон: (812) 251-76-01 факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Принцип действия газоанализаторов - термомагнитный, основан на использовании парамагнитных свойств кислорода и зависимости их от температуры.
Газоанализаторы состоят из преобразователя измерительного (в дальнейшем - ИП) и выносного преобразователя первичного (в дальнейшем - ПИП).
Газоанализаторы выпускаются в следующих модификациях в соответствии с таблицей 1, которые отличаются климатическим исполнением, диапазоном измерения, составом анализируемой среды, пределами допускаемой основной приведенной погрешности и диапазоном давления анализируемой среды.
Таблица 1 - Модификации газоанализаторов
Обозначение модификаций |
Климатическое исполнение |
Диапазон измерения объемной доли кислорода, % |
Состав анализируемой среды |
Пределы допускаемой основной приведенной погрешности, % |
Диапазон давлений анализируемой газовой смеси, кПа (мм рт. ст.) |
ИБЯЛ.413241.034 |
УХЛ4 |
от 0 до 1 |
O2 - N2 (прим.1) |
±4 |
от 84 до 106,7 (от 630 до 800) |
-01 |
от 0 до 2 | ||||
-02 |
от 0 до 3 | ||||
-03 |
от 0 до 5 | ||||
-04 |
от 0 до 10 | ||||
-05 |
от 0 до 50 | ||||
-06 |
от 0 до 21 |
Воздух | |||
-07 |
от 0 до 5 |
O2 - N2 (прим.1) |
±2,5 | ||
-08 |
от 0 до 10 | ||||
-09 |
от 0 до 21 |
Воздух | |||
-10 |
ТМ3 (экспортное) |
от 0 до 1 |
O2 - N2 (прим.1) |
±4 | |
-11 |
от 0 до 2 | ||||
-12 |
от 0 до 3 | ||||
-13 |
от 0 до 5 | ||||
-14 |
от 0 до 10 | ||||
-15 |
от 0 до 50 | ||||
-16 |
от 0 до 21 |
Воздух | |||
-17 |
от 0 до 5 |
O2 - N2 (прим.1) |
±2,5 | ||
-18 |
от 0 до 10 | ||||
-19 |
от 0 до 21 |
Воздух |
Продолжение таблицы 1
Обозначение модификаций |
Климатическое исполнение |
Диапазон измерения объемной доли кислорода, % |
Состав анализируемой среды |
Пределы допускаемой основной приведенной погрешности, % |
Диапазон давлений анализируемой газовой смеси, кПа (мм рт. ст.) |
ИБЯЛ.413241.034-20 |
ТВ3 (экспортное) |
от 0 до 1 |
O2 - N2 (прим.1) |
±4 |
от 84 до 106,7 (от 630 до 800) |
-21 |
от 0 до 2 | ||||
-22 |
от 0 до 3 | ||||
-23 |
от 0 до 5 | ||||
-24 |
от 0 до 10 | ||||
-25 |
от 0 до 50 | ||||
-26 |
от 0 до 21 |
Воздух | |||
-27 |
от 0 до 5 |
O2 - N2 (прим.1) |
±2,5 | ||
-28 |
от 0 до 10 | ||||
-29 |
от 0 до 21 |
Воздух | |||
-30 |
УХЛ4 |
от 0 до 1 |
O2 - N2 (прим.1) |
±4 |
от 84 до 152 (от 630 до 1140)* |
-31 |
от 0 до 2 | ||||
-32 |
от 0 до 3 | ||||
-33 |
от 0 до 5 | ||||
-34 |
от 0 до 10 | ||||
-35 |
от 0 до 5 |
±2,5 | |||
-36 |
от 0 до 10 | ||||
-40 |
ТМ3 (экспортное) |
от 0 до 1 |
±4 | ||
-41 |
от 0 до 2 | ||||
-42 |
от 0 до 3 | ||||
-43 |
от 0 до 5 | ||||
-44 |
от 0 до 10 | ||||
-45 |
от 0 до 5 |
±2,5 | |||
-46 |
от 0 до 10 | ||||
-50 |
ТВ3 (экспортное |
от 0 до 1 |
±4 | ||
-51 |
от 0 до 2 | ||||
-52 |
от 0 до 3 | ||||
-53 |
от 0 до 5 | ||||
-54 |
от 0 до 10 | ||||
-55 |
от 0 до 5 |
±2,5 | |||
-56 |
от 0 до 10 | ||||
Примечания: 1 Состав анализируемой среды:
2 Для диапазона давления, отмеченного знаком «*», предприятие-изготовитель может изготовить газоанализаторы с диапазоном давления анализируемой газовой смеси от 50,6 до 152 кПа (от 380 до 1140 мм рт. ст.), что оговаривается при заказе |
Общий вид средства измерений представлен на рисунке 1.
CAUTION
OXYGEN
СИГНАЛИЗАЦИЯ » 1

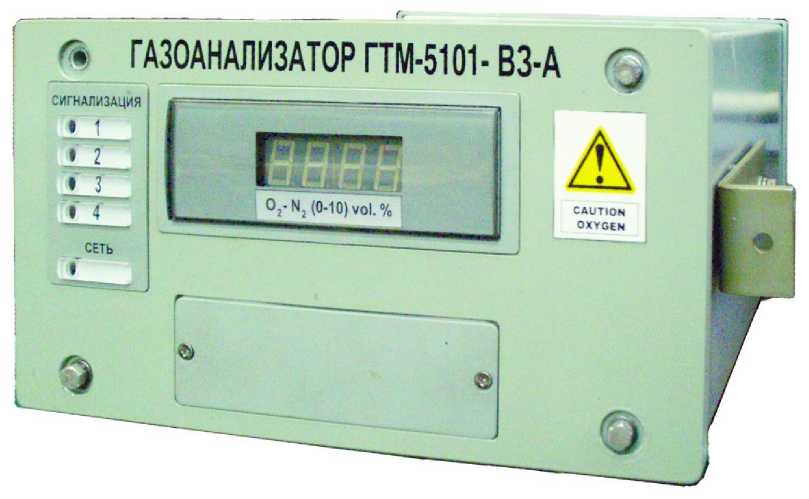

а) преобразователь измерительный

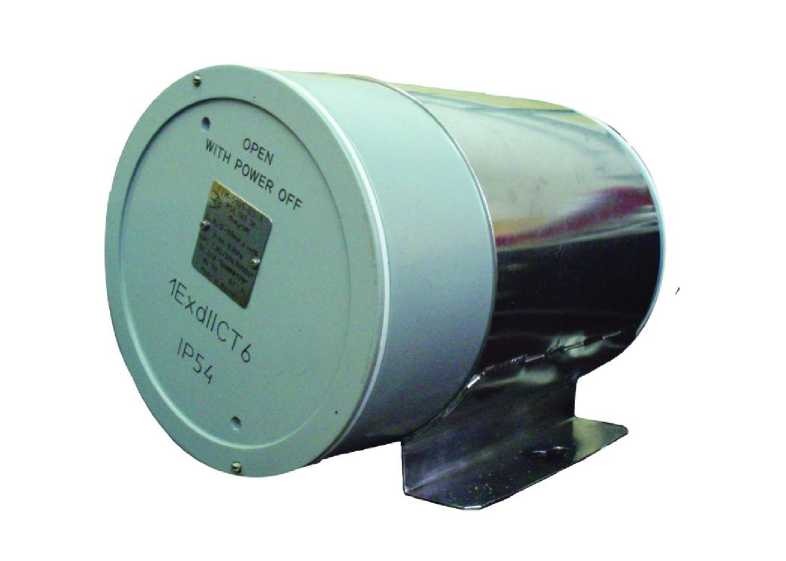

б) выносной преобразователь первичный
Рисунок 1 - Общий вид средства измерений

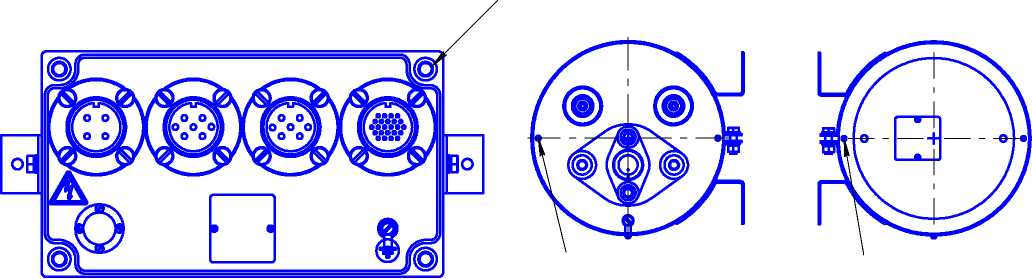

Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
а) ИП газоанализатора
б) ПИП газоанализатора
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Таблица 5 -
Наименование |
Обозначение |
Количество |
Газоанализатор ГТМ-5101ВЗ-А |
1 |
1 шт. |
Комплект ЗИП |
2 |
1 компл. |
Ведомость эксплуатационных документов |
1 |
1 экз. |
Ведомость ЗИП |
ИБЯЛ.413241.034 ЗИ |
1 экз. |
Монтажный чертеж |
ИБЯЛ.413241.034 МЧ |
1 экз. |
Руководство по эксплуатации |
3 |
1 экз. |
Формуляр |
3 |
1 экз. |
Методика поверки |
МП-242-0594-2007 |
1 экз. |
Примечания
|
Таблица 3 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений, объемная доля, % |
В соответствии с таблицей 1 |
Пределы допускаемой основной приведенной погрешности, % |
В соответствии с таблицей 1 |
Пределы допускаемой вариации показаний, в долях от пределов допускаемой основной приведенной погрешности |
0,5 |
Номинальная функция преобразования по выходному сигналу постоянного тока I, мА |
1 = 11 + . „ : , (Ia - IhX Aa - Ai |
Диапазон изменений значения выходного сигнала постоянного тока, мА:
|
от 3 до 23 от 0 до 6 |
Пределы допускаемой дополнительной погрешности при изменении температуры окружающего воздуха от 5 до 50 °С на каждые 10 °С от температуры определения основной приведенной погрешности, в долях от пределов допускаемой основной приведенной погрешности. |
0,6 |
Пределы допускаемой дополнительной приведенной погрешности при изменении температуры окружающей среды от рабочей до предельной (от 1 до 5 °С и от 50 до 60 °С в течение 6 ч) на каждые 10 °С, в долях от пределов допускаемой основной приведенной погрешности |
1,0 |
Пределы допускаемой дополнительной приведенной погрешности при изменении давления анализируемой газовой смеси (пробы) в газовом канале газоанализаторов:
|
0,5 0,25 |
Пределы допускаемой дополнительной приведенной погрешности при воздействии синусоидальной вибрации частотой от 1 до 120 Гц ускорением 9,8 м/с2, в долях от пределов допускаемой основной приведенной погрешности. |
0,5 |
Продолжение таблицы 3
Наименование характеристики |
Значение |
Пределы допускаемой дополнительной приведенной погрешности от влияния изменения расхода анализируемой газовой смеси на ±0,2 дм3/мин от номинального значения расхода 0,7 дм3/мин равны: а) в долях от пределов допускаемой основной приведенной погрешности для диапазонов от 0 до 1, от 0 до 2, от 0 до 3 %, объемной доли O2 - N2 |
0,6 |
б) в долях от пределов допускаемой основной приведенной погрешности для диапазонов от 0 до 5, от 0 до 10, от 0 до 50 %, объемной доли O2 - N2; от 0 до 21 %, объемной доли О2 - воздух |
0,3 |
Время прогрева газоанализаторов, мин, не более |
180 |
Предел допускаемого времени установления показаний Т0,9ном, с |
180 |
Предел допускаемого интервала времени непрерывной работы газоанализаторов без корректировки показаний по ГСО-ПГС, суток: а) для диапазонов от 0 до 1, от 0 до 2, от 0 до 3, от 0 до 5, от 0 до 10 %, объемной доли О2-№2; |
30 |
б) для диапазонов от 0 до 50 %, объемной доли О2-№2; от 0 до 21 %, объемной доли О2-воздух |
60 |
Погрешность срабатывания сигнализации, в долях от пределов допускаемой основной приведенной погрешности, не более |
0,2 |
Нормальные условия измерений: - температура окружающей среды, °С |
от 15 до 25 |
- относительная влажность, % |
от 45 до 75 |
- атмосферное давление, кПа |
от 97,3 до 105,3 |
* где 1в, 1н - значение верхнего и нижнего пределов диапазона выходного сигнала, мА; | |
А - содержание определяемого компонента в анализируемой газовой смеси, объемная | |
доля, %; Ав, Ан - верхний и нижний пределы диапазона измерений, объемная доля, %. |
Таблица 4 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания:
а) длительно в диапазоне частот, Гц б) до 5 мин однократно, но не более 750 мин в течение срока эксплуатации в диапазонах частот, Гц в) до 30 с однократно, но не более 300 мин в течение срока эксплуатации в диапазоне частот, Гц |
220+22-33 от 49,0 до 50,5 от 47,5 до 49,0 от 50,5 до 52,5 от 46,0 до 47,5 |
Потребляемая мощность, В •А, не более |
25 |
Продолжение таблицы 4
Наименование характеристики |
Значение |
Габаритные размеры средства измерений, мм, не более: | |
- ИП: | |
а) высота |
140 |
б) ширина |
300 |
в) длина |
360 |
- ПИП: | |
а) высота |
180 |
б) ширина |
200 |
в) длина |
330 |
Масса, кг, не более: | |
- ИП |
8 |
- ПИП |
14 |
Условия эксплуатации: | |
- диапазон температуры окружающей среды, °С |
от +5 до +50 |
- предельные рабочие значения температуры окружающей среды | |
в течение не более 6 ч, °С |
от +1 до +5 |
от +50 до +60 | |
- диапазон относительной влажности окружающей среды при темпера- | |
туре 35 °С и более низких температурах без конденсации влаги, %, | |
не более |
98 |
- атмосферное давление кПа (мм рт. ст.) |
от 84,0 до 106,7 |
(от 630 до 800) | |
- синусоидальная вибрация: | |
а) частотой, Гц |
от 1 до 120 |
б) ускорением, м/с2 |
9,8 |
- напряженность внешнего однородного переменного магнитного | |
поля, А/м, не более |
400 |
- напряженность внешнего однородного переменного электрического | |
поля, кВ/м, не более |
10 |
- рабочее положение ПИП вертикальное, угол наклона в любом | |
направлении, °, не более |
5 |
Назначенный срок службы, лет, не менее |
10 |
Средняя наработка на отказ, ч |
50000 |
По классу защиты человека от поражения электрическим током по | |
ГОСТ 12.2.007.0-75 газоанализаторы относятся к классу |
I |
Газоанализаторы соответствуют требованиям к электромагнитной | |
совместимости по ТР ТС 020/2011, группа исполнения | |
по ГОСТ 32137-2013 |
IV |
Степень защиты корпуса от внешних воздействий: | |
- ИП |
IP54 |
- ПИП |
IP65 |
Маркировка взрывозащиты ПИП |
1ExdIICT6 |
