Сведения о средстве измерений: 92088-24 Газоанализатор

Номер по Госреестру СИ: 92088-24
92088-24 Газоанализатор
(ГАММА-100)

Назначение средства измерений:
Газоанализатор ГАММА-100 (далее - газоанализатор) предназначен для измерений объемной доли пропана (C3H8) в бинарных газовых смесях.

сертификация программного обеспечения
Внешний вид. Газоанализатор, http://oei-analitika.ru рисунок № 1
Внешний вид.
Газоанализатор
Рисунок № 1
Внешний вид. Газоанализатор, http://oei-analitika.ru рисунок № 2
Внешний вид.
Газоанализатор
Рисунок № 2
Внешний вид. Газоанализатор, http://oei-analitika.ru рисунок № 3
Внешний вид.
Газоанализатор
Рисунок № 3
Внешний вид. Газоанализатор, http://oei-analitika.ru рисунок № 4
Внешний вид.
Газоанализатор
Рисунок № 4

Общие сведения

Дата публикации - 13.05.2024
Срок свидетельства -
Номер записи - 193947
ID в реестре СИ - 1416306
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Федеральное государственное унитарное предприятие "Смоленское производственное объединение "Аналитприбор" (ФГУП "СПО "Аналитприбор")
Страна - РОССИЯ
Населенный пункт - г. Смоленск
Уведомление о начале осуществления предпринимательской деятельности - Да

Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.

Отчет "Количество типов средств измерений в ФГИС АРШИН по разделам областей измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные разделы областей измерений. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.

Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношением или пропорции между разделами областей измерений.

На круговой диаграмме показано количественное соотношение между разделами областей измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные разделы областей измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН.

В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по разделам областей измерений, но уже в динамике по годам начиная с 2000 года.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1160 от 2024.05.08 ПРИКАЗ_Об утверждении типов средств измерений (13)

Наличие аналогов СИ: Газоанализатор (ГАММА-100)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Федеральное государственное унитарное предприятие "Смоленское производственное объединение "Аналитприбор" (ФГУП "СПО "Аналитприбор")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
28375-07
15.09.2027
Газоанализаторы, ГТВ-1101ВЗ-А
Федеральное государственное унитарное предприятие "Смоленское производственное объединение "Аналитприбор" (ФГУП "СПО "Аналитприбор") (РОССИЯ г. Смоленск)
ОТ
МП
1 год
36032-07
15.09.2027
Газоанализаторы, ГТМ-5101ВЗ-А
Федеральное государственное унитарное предприятие "Смоленское производственное объединение "Аналитприбор" (ФГУП "СПО "Аналитприбор") (РОССИЯ г. Смоленск)
ОТ
МП
1 год
70995-18
27.04.2024
Установки для приготовления парогазовых смесей, УГС-ВГ
Федеральное государственное унитарное предприятие "Смоленское производственное объединение "Аналитприбор" (ФГУП "СПО "Аналитприбор") (РОССИЯ г. Смоленск)
1 год
70992-18
27.04.2024
Газоанализаторы амила и гептила, АМД
Федеральное государственное унитарное предприятие "Смоленское производственное объединение "Аналитприбор" (ФГУП "СПО "Аналитприбор") (РОССИЯ г. Смоленск)
3 года
65263-16
16.09.2021
Датчики кислорода, ИБЯЛ.407111.005
Федеральное государственное унитарное предприятие "Смоленское производственное объединение "Аналитприбор" (ФГУП "СПО "Аналитприбор") (РОССИЯ г. Смоленск)
ОТ
МП
1 год
85978-22

Газоанализатор, ГАММА-100
Федеральное государственное унитарное предприятие "Смоленское производственное объединение "Аналитприбор" (ФГУП "СПО "Аналитприбор") (РОССИЯ г. Смоленск)
ОТ
МП
1 год
86024-22
07.07.2027
Газоанализаторы, АНКАТ-64М3.2
Федеральное государственное унитарное предприятие "Смоленское производственное объединение "Аналитприбор" (ФГУП "СПО "Аналитприбор") (РОССИЯ г. Смоленск)
ОТ
МП
1 год
86687-22

Газоанализатор, ГАММА-100
Федеральное государственное унитарное предприятие "Смоленское производственное объединение "Аналитприбор" (ФГУП "СПО "Аналитприбор") (РОССИЯ г. Смоленск)
ОТ
МП
1 год
87039-22
11.10.2027
Датчики-газоанализаторы, ДАК
Федеральное государственное унитарное предприятие "Смоленское производственное объединение "Аналитприбор" (ФГУП "СПО "Аналитприбор") (РОССИЯ г. Смоленск)
ОТ
МП
1 год
92088-24

Газоанализатор, ГАММА-100
Федеральное государственное унитарное предприятие "Смоленское производственное объединение "Аналитприбор" (ФГУП "СПО "Аналитприбор") (РОССИЯ г. Смоленск)
ОТ
МП
1 год

Простой и наглядный отчет, показывающий в динамике частоту добавления во ФГИС АРШИН средств измерений по конкретному производителю.

Отчет представлен в виде графика и таблицы. График имеет возможность масштабирования и выгрузку данных в Exel. Таблица поддерживает возможность поиска и сортировки по любому из полей.

В таблице выводится информация по всем типам СИ, выбранного производителя, которая включает в себя:

  • рег. номер в ФГИС АРШИН
  • дата публикации
  • наименование СИ и обозначение
  • наименование и страну изготовителя
  • ссылки на описание типа и методику поверки
  • межповерочный интервал в соответствии с описанием типа

Стоимость 200 руб. или по подписке

Кто поверяет Газоанализатор (ГАММА-100)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Газоанализатор (ГАММА-100)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Газоанализатор имеет встроенное ПО, разработанное изготовителем специально для автоматического измерения содержания определяемого компонента. Структура ПО представлена на рисунке 4.

Рисунок 4 - Структура ПО

Основные функции встроенного ПО:

а) измерение значения объемной доли определяемого компонента - пропана (C3H8);

б) отображение измеренного значения объемной доли определяемого компонента -пропана (C3H8) на сенсорном экране;

в) связь с внешними устройствами по цифровым каналам RS 232, RS 485, Ethernet.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014. Влияние программного обеспечения газоанализатора учтено при нормировании метрологических характеристик.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

gamma-100

Номер версии (идентификационный номер) ПО

1.0

Цифровой идентификатор ПО

1273

Алгоритм вычисления контрольной суммы исполняемого кода

CRC-16


Знак утверждения типа

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и фотохимическим способом на фирменный шильд, расположенный на задней панели газоанализатора.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в разделе «Использование по назначению» Руководства по эксплуатации ИБЯЛ.413251.001-06 РЭ.


Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;

ГОСТ 14254-2015 Степени защиты, обеспечиваемые оболочками (Код IP);

ГОСТ 12.2.091-2012 Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования;

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

Правообладатель

Федеральное государственное унитарное предприятие «Смоленское производственное объединение «Аналитприбор» (ФГУП «СПО «Аналитприбор»)

ИНН 6731002766

Юридический адрес: 214031, г. Смоленск, ул. Бабушкина, д. 3

Изготовитель

Федеральное государственное унитарное предприятие «Смоленское производственное объединение «Аналитприбор» (ФГУП «СПО «Аналитприбор»)
ИНН 6731002766
Адрес: 214031, г. Смоленск, ул. Бабушкина, д. 3
Телефон: +7 (4812) 31-12-42, 31-30-77, 31-06-78
Бесплатный звонок по России: 8-800-100-19-50
Факс: +7 (4812) 31-75-17, 31-75-18, 31-75-16
Web-сайт: www.analitpribor-smolensk.ru
Е-mail: info@analitpribor-smolensk.ru

Испытательный центр


Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)
Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: +7 (495)437-55-77, факс: +7 (495)437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru

Правообладатель


Федеральное государственное унитарное предприятие «Смоленское производственное объединение «Аналитприбор» (ФГУП «СПО «Аналитприбор»)
ИНН 6731002766
Юридический адрес: 214031, г. Смоленск, ул. Бабушкина, д. 3

Газоанализатор ГАММА-100, зав. № 230001, представляет собой стационарный одноканальный одноблочный прибор непрерывного действия.

Принцип измерения газоанализатора - оптико-акустический.

Способ отбора пробы - принудительный, за счет избыточного давления в точке отбора пробы или с помощью внешнего побудителя расхода.

На лицевую панель выведены жидкокристаллический дисплей, на котором отображается измерительная информация, клавиатура управления, индикация расхода контролируемой пробы. Газоанализатор оснащен интерфейсами RS 232, RS 485, Ethernet, с помощью которых данные могут передаваться на персональный компьютер. Также в газоанализаторе имеются унифицированный токовый выход (от 0 до 5 мА или от 4 до 20 мА, переключаются) и контакты реле для коммутации внешних цепей.

На задней панели газоанализатора расположен фирменный шильд, содержащий следующие сведения, нанесённые методом лазерной печати:

  • - товарный знак изготовителя;

  • - условное наименование газоанализатора;

  • - заводской номер, формата YYNNNN, где YY - две последние цифры года изготовления газоанализатора, NNNN - порядковый номер газоанализатора в году;

  • - маркировка степени защиты по ГОСТ 14254-2015;

  • - условное обозначение рода тока, номинальные значения напряжения питания и частоты;

  • - значение потребляемой мощности;

  • - диапазон рабочих температур;

  • - обозначение климатического исполнения по ГОСТ 15150-69;

  • - обозначение (химическая формула) определяемого компонента;

  • - диапазон измерений и единица физической величины;

  • - пределы допускаемой основной погрешности газоанализатора;

  • - знак утверждения типа средства измерений;

  • - единый знак обращения продукции на рынке государств - членов Таможенного союза;

  • - символ № 14 по ГОСТ 12.2.091-2012, свидетельствующий о необходимости изучения эксплуатационной документации перед началом работы;

  • - условное обозначение руководства по эксплуатации.

Газоанализатор обеспечивает выполнение следующих функций:

а) выдачу световой индикации зеленого цвета при включении газоанализатора;

б) выдачу сигнала постоянного тока, пропорционального содержанию пропана (C3H8);

в) цифровую индикацию на табло содержания пропана (C3H8);

г) срабатывание сигнализации ПОРОГ1 и ПОРОГ2 при достижении содержанием пропана (C3H8) установленных пороговых значений с одновременным переключением «сухих» контактов реле для автоматического включения (отключения) внешних исполнительных устройств;

д) выдачу на табло информации и включение звуковой сигнализации, свидетельствующих о срабатывании сигнализации ПОРОГ1 и ПОРОГ2;

е) связь с внешними устройствами по цифровым каналам связи RS 232, RS 485;

ж) связь с внешними устройствами по цифровому каналу связи Ethernet;

з) индикацию на табло и выдачу по цифровым каналам связи номера версии программного обеспечения (далее - ПО) и цифрового идентификатора ПО.

Общий вид газоанализатора представлен на рисунке 1, место нанесения заводского номера и знака утверждения типа СИ - на рисунке 2, схема пломбирования - на рисунке 3, способ пломбирования - нанесение замазки уплотнительной У-20А ТУ 38-105375-85 на крепежные винты (согласно схеме на рис. 3), с последующим нанесением оттиска клейма ОТК. Нанесение знака поверки не предусмотрено.

Внешний вид. Газоанализатор (ГАММА-100), http://oei-analitika.ru

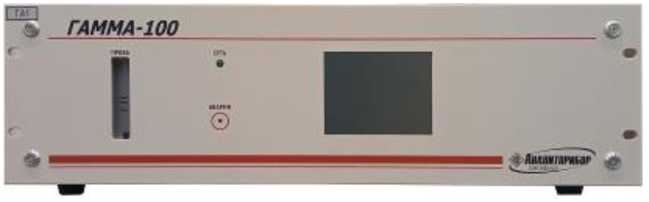

а) вид спереди

Внешний вид. Газоанализатор (ГАММА-100), http://oei-analitika.ru

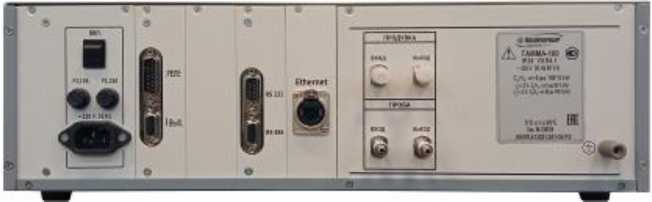

б) вид сзади

Рисунок 1 - Общий вид газоанализатора ГАММА-100

Внешний вид. Газоанализатор (ГАММА-100), http://oei-analitika.ru

Место нанесения знака утверждения типа

Место нанесения заводского номера

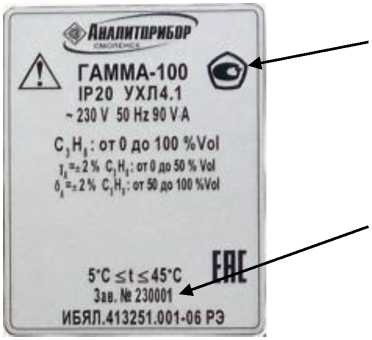

Рисунок 2 - Фирменный шильд газоанализатора ГАММА-100, зав. № 230001

Внешний вид. Газоанализатор (ГАММА-100), http://oei-analitika.ru

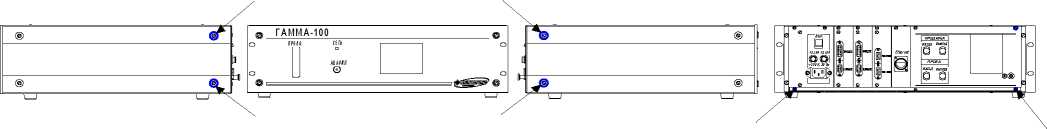

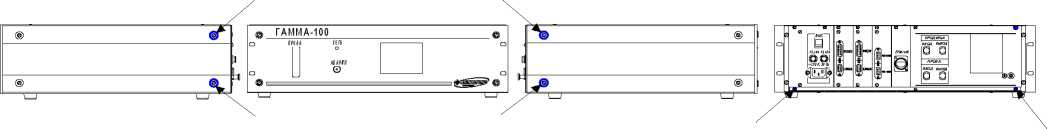

Рисунок 3 - Схема пломбировки газоанализатора от несанкционированного доступа


Таблица 4 - Комплектность газоанализатора ГАММА-100, зав. № 230001

Наименование

Обозначение

Количество

Газоанализатор ГАММА-100

ИБЯЛ.413251.001-06

1 шт.

Ведомость эксплуатационных документов

ИБЯЛ.413251.001-06 ВЭ

1 экз.

Комплект эксплуатационных документов^

-

1 компл.

Комплект ЗИП2)

-

1 компл.

  • 1) Согласно ведомости эксплуатационных документов ИБЯЛ.413251.001-06 ВЭ. Руководство по эксплуатации и методика поверки входят в комплект эксплуатационных документов.

  • 2) Согласно ведомости ЗИП ИБЯЛ.413251.001-06 ЗИ


Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений, объемная доля, %

от 0 до 100

Пределы допускаемой основной погрешности, %:

  • - приведенной1) в поддиапазоне от 0 до 50 % включ.

  • - относительной в поддиапазоне св. 50 до 100 %

±2

±2

Пределы допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности

±0,5

Номинальная функция преобразования по выходному сигналу постоянного тока I, мА

IIh + Kп • (CВх - Сн )2)

Выходной сигнал постоянного тока газоанализаторов, мА

от 0 до 5

от 4 до 20

Пределы допускаемой дополнительной погрешности при изменении температуры окружающего воздуха от +5 до +45 °С на каждые 10 °С от номинального значения температуры, при которой определялась основная погрешность, в долях от пределов допускаемой основной погрешности

±1,0

Пределы допускаемой дополнительной погрешности при изменении давления анализируемой газовой смеси на входе газоанализатора от 84 до 126,3 кПа (от 630 до 947 мм рт. ст.) на каждые 10 кПа (75 мм рт. ст.), в долях от пределов допускаемой основной погрешности

±0,3

Предел допускаемого времени установления показаний Т0,9ном, с, не более

15

Допускаемый интервал времени работы газоанализатора без корректировки показаний измерительного канала, сут., не менее

30

Время прогрева газоанализатора, мин, не более

180

Нормальные условия измерений:

  • - температура окружающей среды, °С

  • - относительная влажность, %

  • - атмосферное давление, кПа

+(20 ± 5)

60 ± 15 101,3 ± 4,0

  • 1) нормирующее значение - разность между верхним и нижним пределами поддиапазона измерений, в котором нормирована приведенная погрешность.

  • 2)    I - выходной сигнал постоянного тока, мА;

I Н - нижняя граница диапазона выходного токового сигнала, мА, равная:

  • - 0 - для выходного токового сигнала от 0 до 5;

  • - 4 - для выходного токового сигнала от 4 до 20;

СВХ - действительное значение содержания определяемого компонента на входе газоанализатора, объемная доля, %;

К П - номинальный коэффициент преобразования, определяемый по формуле:

ZZ    ^В ~ 1Н

Кп —        ,

П С - С

КН

где I В - верхняя граница диапазона выходного токового сигнала, мА, равная:

  • - 5 - для выходного токового сигнала от 0 до 5;

  • - 20 - для выходного токового сигнала от 4 до 20;

СН , СК - начальное и конечное значение диапазона измерений, объемная доля, %.

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Параметры электрического питания:

  • - напряжение переменного тока, В

  • - частота переменного тока, Гц

от 150 до 253

от 49 до 51

Потребляемая мощность, В^А, не более

90

Габаритные размеры, мм, не более:

  • - высота

  • - ширина

  • - длина

146

485

435

Масса, кг, не более

15

Условия эксплуатации:

  • - окружающая среда

  • - диапазон температуры окружающей среды, °С

  • - относительная влажность окружающей среды при температуре +35 °С и более низких температурах без конденсации влаги, %, не более

  • - диапазон атмосферного давления, кПа

мм рт. ст.

  • - содержание пыли, мг/м3, не более

  • - производственная вибрация:

а) частота, Гц

б) амплитуда, мм

  • -  рабочее положение горизонтальное, угол наклона в любом направлении, градус, не более

невзрывоопасна от +5 до +45

80

от 84,0 до 106,7 от 630 до 800

10

от 10 до 55

0,35

5

Характеристики анализируемой газовой смеси (пробы) на входе газоанализатора:

  • - диапазон температуры, °С

  • - диапазон давления, кПа

мм рт.ст

  • - содержание пыли, мг/м3, не более

  • - массовая концентрация влаги, г/м3, не более

  • - расход, дм3/мин

от +5 до +45 от 84 до 126,3 от 630 до 947 1

5

0,9 ± 0,1

Назначенный срок службы, лет, не менее

10

Средняя наработка до отказа, ч, не менее

20000

Класс защиты человека от поражения электрическим током по

ГОСТ 12.2.007.0-75

I

Газоанализатор   соответствует   требованиям   к   электромагнитной

совместимости по ТР ТС 020/2011, группа исполнения по ГОСТ 32137-2013

IV

Степень защиты газоанализатора по ГОСТ 14254-2015

IP20

По устойчивости к воздействию температуры и влажности окружающего воздуха газоанализатор соответствует климатическому исполнению по ГОСТ 15150-69

УХЛ4.1

По устойчивости к воздействию атмосферного давления газоанализатор относится к группе по ГОСТ Р 52931-2008

Р1

По устойчивости к механическим воздействиям газоанализатор относится к группе по ГОСТ Р 52931-2008

N2

Наименование характеристики

Значение

Газоанализатор в упаковке для транспортирования выдерживает

воздействие:

- температуры окружающего воздуха, °С

от -40 до +50

- ударов со значениями:

а) пикового ударного ускорения м/с2,

98

б) длительностью ударного импульса, мс

16

в) числом ударов

1000 ± 10

- относительной влажности окружающего воздуха при температуре

+35 °С, %, не более

98


Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
