Номер по Госреестру СИ: 76366-19
76366-19 Комплексы измерительно-вычислительные
(vbSeries)
Назначение средства измерений:
Комплексы измерительно-вычислительные vbSeries (далее - ИВК) предназначены для измерений электрических сигналов напряжения переменного тока, сигналов напряжения постоянного тока и частотных сигналов, поступающих от преобразователей виброускорения, виброскорости, виброперемещения, числа оборотов.
Внешний вид.
Комплексы измерительно-вычислительные
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства - 18.10.2024
Номер записи -
ID в реестре СИ - 891920
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, vb8, vb7, vb5,
Производитель
Изготовитель - Фирма "Bently Nevada, LLC"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по месяцам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.
При построении отчета есть возможность предварительно сконфигурировать параметры его отображения путем установки фильтров по поверкам, периодическим поверкам или извещениям о непригодности.
В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:
- максимальное количество поверок за месяц
- среднее количество поверок в месяц и в год
- период наполнения базы в месяцах и годах
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля
- дата
- общее количество поверок
- кол-во периодических поверок
- кол-во извещений о непригодности
Статистика
Кол-во поверок - 10
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 4
Кол-во владельцев - 4
Усредненный год выпуска СИ - 0
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№2491 от 2019.10.18 Об утверждении типов средств измерений
Наличие аналогов СИ: Комплексы измерительно-вычислительные (vbSeries)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Bently Nevada, LLC"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
15538-02 01.01.2008 |
Преобразователи перемещения токовихревые, BN-330PTS, BN-990, BN-1800, BN-7200, BN-3300XL, BN-3300XL NSV, BN-Flexi Tim Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
15538-08 01.10.2013 |
Преобразователи перемещения токовихревые, BN-ППТ Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года |
|
15539-02 01.01.2008 |
Преобразователи виброускорения , BN-200150, BN-190520, BN-23732, BN-330400, BN-330425 Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
15540-02 01.01.2008 |
Аппаратура виброизмерительная, BN-1701, BN-1900, BN-3300, BN-3500, BN-TK77, BN-TK81, BN-TK83, BN-TK84, BN-TK85 Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
15540-07 01.07.2012 |
Комплексы измерительно-вычислительные для мониторинга работающих механизмов, BN-1701, BN-1900, BN-3300, BN-3500, BN-TK77, BN-TK81, BN-TK83, BN-TK84, BN-TK85, BN-Trendmaster PRO, ADRE Sxp and 408 DSPi Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ ) |
3 года | |
|
15541-02 01.01.2008 |
Преобразователи виброскорости, BN-9200, BN-74712, BN-47533, BN-86205, BN-Velomitor Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
15541-06 01.04.2011 |
Преобразователи виброскорости, BN-9200, BN-74712, BN-47533, BN-86205, BN-330505, BN-Velomitor Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ ) |
3 года | |
|
15542-02 01.01.2008 |
Устройства для калибровки преобразователей перемещения токовихревые, TK3-2 Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
15542-08 01.10.2013 |
Устройства для калибровки преобразователей перемещения токовихревые, TK3 Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
3 года |
|
24040-02 01.01.2008 |
Виброметры портативные, Snapshot Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
27734-04 01.11.2009 |
Преобразователи виброускорения , BN 20015X Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
29132-05 01.05.2010 |
Преобразователи виброскорости пьезоэлектрические, PN-330750, PN-330752 Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
31813-06 01.06.2011 |
Измерители воздушного зазора, 4000 Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
38189-08 01.08.2013 |
Комплексы измерительно-вычислительные портативные, Snapshot, Snapshot IS Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
3 года |
|
38190-08 01.08.2013 |
Преобразователи давления измерительные, 165855 Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
41669-09 01.11.2014 |
Преобразователи виброускорения , BN-200150, BN-200155, BN-200157, BN-200350, BN-200355, BN-330400, BN-330425, BN-330450, BN-350900 Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
70410-18 19.02.2023 |
Комплексы измерительно-вычислительные для мониторинга работающих механизмов, vbOnline Pro Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
71869-18 17.07.2024 |
Преобразователи переменного давления измерительные, 165855 Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
72684-18 27.09.2024 |
Комплексы измерительно-вычислительные для мониторинга работающих механизмов, 3500 Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
76366-19 18.10.2024 |
Комплексы измерительно-вычислительные, vbSeries Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
76869-19 10.12.2024 |
Преобразователи беспроводные, RANGER®PRO Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
77534-20 19.02.2025 |
Комплексы измерительно-вычислительные портативные для мониторинга работающих механизмов, SCOUT 240-IS Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
77774-20 |
Усилители заряда, ВN-86517-01-01-01-02 Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
83174-21 |
Преобразователи перемещения токовихревые, BN-3300XL Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
83969-21 |
Преобразователи перемещения токовихревые, BN-3300XL Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
84317-22 |
Преобразователи перемещения токовихревые, BN-3300XL Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
Отчет содержит информацию о юридических лицах - владельцах средств измерений, попадающих в определенные группы СИ (более 10 тыс. групп). Группы средств измерений представляют собой устойчивые словосочетания (1-3 слова) наиболее часто встречающиеся в названиях типов СИ ФГИС АРШИН.
При выборе обратите внимание, что поле select поддерживает множественный выбор с одновременным поиском по выпадающему списку. В скобках после наименования группы СИ приводятся данные о количестве типов СИ в группе.
В сводной таблице приводится следующая информация:
- Владелец СИ (поле необязательное для заполнения поверителями, вводится в произвольной форме)
- наименование СИ (номер в АРШИНЕ, обозначение типа, ссылка на АРШИН)
- наименование организации-производителя и страны производства
- кол-во поверок
- кол-во средств измерений (подсчитывается кол-во уникальных серийных номеров)
- величина интервала между поверками
Кто поверяет Комплексы измерительно-вычислительные (vbSeries)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 2 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| ООО "ПРОММАШ ТЕСТ" (RA.RU.311368) | 2 | 2 | 0 | 0 | 2 | 2 | 0 | |||
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 5 | 4 | 1 | 0 | 5 | 4 | 1 | ||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Комплексы измерительно-вычислительные (vbSeries)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) ИВК обеспечивает реализацию функций ИВК.
Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |||||
|
vbBalancer |
vbBalancer+ |
vb5 |
vb6 |
vb7 |
vb8 | |
|
Идентификационное наименование ПО |
vbFirmware.mpf | |||||
|
Номер версии (идентификационный номер) ПО, не ниже |
17.3.2 |
11.2.10 |
11.2.10 |
11.2.10 |
13.5.10 |
11.2.10 |
Знак утверждения типа
Знак утверждения типананосится на корпус ИВК методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к комплексам измерительно-вычислительным vbSeries
Техническая документация фирмы-изготовителя
Поверка
Поверкаосуществляется по документу МП 0706/1-311229-2019 «Государственная система обеспечения единства измерений. Комплексы измерительно-вычислительные vbSeries. Методика поверки», утвержденному ООО Центр Метрологии «СТП» 07 июня 2019 г.
Основные средства поверки:
-
- эталон единицы постоянного электрического напряжения 3-го разряда по ГОСТ 8.027-2001;
-
- рабочий эталон единицы частоты по ГОСТ 8.129-2013;
-
- рабочий эталон 2-го разряда в соответствии с приказом Росстандарта от 01.10.2018 № 2091;
-
- рабочий эталон 2-го разряда в соответствии с приказом Росстандарта от 29.05.2018 № 1053.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик ИВК с требуемой точностью.
Знак поверки наносится на свидетельство о поверке ИВК.
Изготовитель
«Bently Nevada, LLC», США
Адрес: 1631 Bently Parkway South Minden, Nevada 89423, USA
Телефон: +1 775 782 3611
Факс: +1 775 215 2876
Web-сайт: http: www.gemeasurement.com
Заявитель
Общество с ограниченной ответственностью «ДжиИ Рус Инфра» (ООО «ДжиИ Рус Инфра»)
ИНН 7703636314
Адрес: 123112, г. Москва, Пресненская набережная, д. 10
Телефон: (495) 739-68-11, факс: (495) 739-68-01
Web-сайт: http://www.ge.com/ru
Испытательный центр
Общество с ограниченной ответственностью Центр Метрологии «СТП» (ООО Центр Метрологии «СТП»)
Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, корп. 5 Телефон: (843) 214-20-98, факс: (843) 227-40-10
Web-сайт: http://www.ooostp.ru
Принцип действия ИВК основан на преобразовании электрических сигналов от первичных преобразователей.
ИВК представляет собой портативное устройство с питанием от литиево-ионного аккумулятора или от сети через адаптер. На передней панели ИВК расположены дисплей и клавиатура. На дисплее отображаются результаты измерений и сведения о режиме работы ИВК.
В зависимости от количества измерительных каналов, типа подключаемых преобразователей и измеряемых величин ИВК выпускаются в следующих модификациях: vb5, vb6, vb7 vb8, vbBalancer и vbBalancer+.

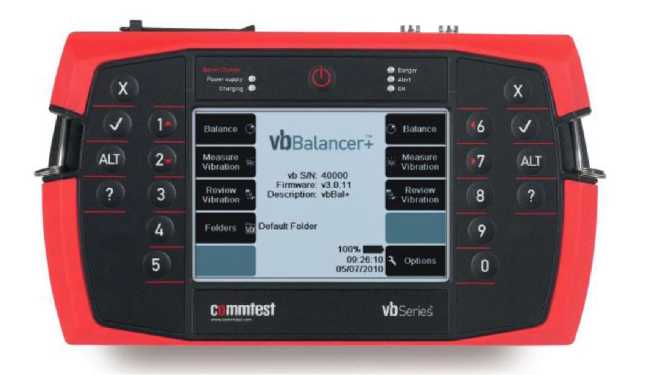

Общий вид ИВК представлен на рисунке 1.
Рисунок 1 - Общий вид ИВК
Пломбирование ИВК не предусмотрено.
Основные функции ИВК:
-
- измерение сигналов напряжения переменного тока синусоидальной формы (сигналов преобразователей виброускорения, виброскорости);
-
- измерение напряжения постоянного тока (сигналов преобразователей
виброперемещения);
-
- измерение частоты, пропорциональной количеству оборотов;
-
- построение спектра с помощью быстрого преобразования Фурье;
-
- хранение результатов измерений во встроенной энергонезависимой флэш-памяти;
-
- обмен данными с персональным компьютером по USB и ЕШете^
-
- защита системной информации от несанкционированного доступа.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||||
|
vbBalancer |
vbBalancer+ |
vb5 |
vb6 |
vb7 |
vb8 | |
|
Диапазон измерений сигналов напряжения переменного тока (среднеквадратическое значение), В |
от 0,025 до 5,65 | |||||
|
Пределы допускаемой относительной погрешности измерений сигналов напряжения переменного тока в диапазоне частот, %:
|
±1,0 |
±1,0 |
±1,0 ±10,0 | |||
|
Диапазон измерений сигналов напряжения постоянного тока, В1) |
от 0 до 10, от 0 до 20 |
от 0 до 10, от 0 до 20 | ||||
|
Пределы допускаемой абсолютной погрешности измерений сигналов напряжения постоянного тока, В |
±0,1 |
±0,1 | ||||
|
Диапазон измерений частоты (входной сигнал тахометра), Гц |
от 1 до 5000 | |||||
|
Пределы допускаемой абсолютной погрешности измерений частоты (входной сигнал тахометра) в диапазонах измерений, Гц:
|
±0,05 ±0,1 ±1 ±10 | |||||
|
Диапазон измерений сигналов силы постоянного тока, мА |
от 4 до 20 |
от 4 до 20 | ||||
|
Пределы допускаемой приведенной погрешности измерений сигналов напряжения постоянного тока, % диапазона измерений |
±1,0 |
±1,0 | ||||
|
1 Может использоваться обратная полярность. | ||||||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество разъемов для подключения датчиков: | |
|
- vb5, vb6, vb8, vbBalancer+ |
2 |
|
- vb7, vbBalancer |
3 |
|
Частота входных сигналов напряжения переменного тока, Гц: | |
|
- vb5, vb6, vb7, vb8 |
от 10 до 40000 |
|
- vbBalancer и vbBalancer+ |
от 10 до 5000 |
|
Напряжение литиево-ионного аккумулятора, В |
7,4 |
|
Параметры электрического питания (при подключенном блоке питания): | |
|
- напряжение переменного тока, В |
от 100 до 240 |
|
- частота переменного тока, Гц |
50±1 |
|
Габаритные размеры, мм, не более: | |
|
- длина |
252 |
|
- ширина |
60 |
|
- высота |
148 |
|
Масса, кг, не более |
1,2 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от -10 до +50 |
|
- относительная влажность, %, не более |
95, без конденсации влаги |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Средний срок службы, лет |
18,4 |
