Сведения о средстве измерений: 83969-21 Преобразователи перемещения токовихревые

Номер по Госреестру СИ: 83969-21
83969-21 Преобразователи перемещения токовихревые
(BN-3300XL)

Назначение средства измерений:
Преобразователи перемещения токовихревые BN-3300XL (далее - преобразователи) предназначены для измерений виброперемещения и относительного перемещения (осевого смещения) на объектах Арктик СПГ.

сертификация программного обеспечения

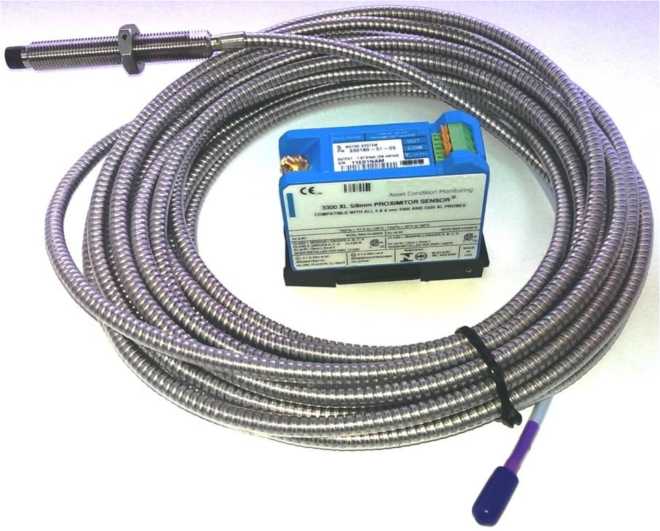

Внешний вид. Преобразователи перемещения токовихревые, http://oei-analitika.ru рисунок № 1
Внешний вид.
Преобразователи перемещения токовихревые
Рисунок № 1

Общие сведения

Дата публикации - 14.12.2021
Срок свидетельства -
Номер записи - 185378
ID в реестре СИ - 1394977
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

3319 XL 8MM, 3318 XL 8MM, 3317 XL 8MM, 3316 XL 8MM, 3315 XL 8MM, 3314 XL 8MM, 3313 XL 8MM, 3312 XL 8MM, 3311 XL 8MM, 3310 XL 8MM, 3309 XL 8MM, 3308 XL 8MM, 3307 XL 8MM, 3306 XL 8MM, 3305 XL 8MM, 3304 XL 8MM, 3303 XL 8MM, 3302 XL 8MM, 3301 XL 8MM, 3300 XL 8MM,

Производитель

Изготовитель - Фирма "Bently Nevada, LLC"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Город Ижевск входит в двадцатку важнейших городов России и в пятерку ведущих торговых центров на 1 000 человек. В настоящее время город по праву может использовать экономические, транспортные и культурные особенности страны, имея развитую оборонную, машиностроительную и металлургическую промышленность. И, кстати, Ижевский пруд является самым большим искусственным водоемом в Европе.

Географическое расположение Ижевска весьма удобно: существующая инфраструктура позволяет добраться практически в любую точку России - на самолете, поезде или автобусе. Например, перелет до Москвы длится всего 2 часа. К сожалению, пока аэропорт города не может похвастаться международным статусом, поэтому путешественникам из Удмуртии приходится ездить в Казань или Нижнекамск, где расположены ближайшие международные аэропорты.

Железнодорожная сеть традиционно высоко развита - всего в часе (или получасе - в зависимости от скорости движения) езды от Ижевска находится крупная железнодорожная станция Агрыз, а в паре часов - еще более крупная станция Балезино, где можно сделать пересадку или купить билет на проходящие поезда во всех направлениях.

Ижевск - развитый промышленный центр Удмуртии и Урала. Город известен в стране и в мире производством высококачественных сталей, развитым машиностроением, в частности: производством оружия и военной техники, стрелкового, охотничьего и нарезного оружия, автомобилей, приборостроения, пищевой промышленности. Основной целью развития промышленного сектора экономики г. Ижевска является сохранение и развитие имеющегося производственного потенциала путем его реструктуризации и адаптации к изменившимся экономическим условиям.

Основой экономического и социального развития города Ижевска является промышленное производство с долей численности работников 31,7% от среднесписочной численности работников организаций города Ижевска. Промышленные предприятия являются основными плательщиками налогов в бюджет города.

Отчет "Анализ рынка поверки в Ижевске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ижевск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 335
Выдано извещений - 0
Кол-во периодических поверок - 18
Кол-во средств измерений - 7
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 730 дн.

Приказы РСТ, где упоминается данный тип СИ

№2751 от 2021.12.13 ПРИКАЗ_Об утверждении типов средств измерений (12)

Наличие аналогов СИ: Преобразователи перемещения токовихревые (BN-3300XL)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Bently Nevada, LLC"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
15538-02
01.01.2008
Преобразователи перемещения токовихревые, BN-330PTS, BN-990, BN-1800, BN-7200, BN-3300XL, BN-3300XL NSV, BN-Flexi Tim
Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
15538-08
01.10.2013
Преобразователи перемещения токовихревые, BN-ППТ
Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
3 года
15539-02
01.01.2008
Преобразователи виброускорения , BN-200150, BN-190520, BN-23732, BN-330400, BN-330425
Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
15540-02
01.01.2008
Аппаратура виброизмерительная, BN-1701, BN-1900, BN-3300, BN-3500, BN-TK77, BN-TK81, BN-TK83, BN-TK84, BN-TK85
Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
15540-07
01.07.2012
Комплексы измерительно-вычислительные для мониторинга работающих механизмов, BN-1701, BN-1900, BN-3300, BN-3500, BN-TK77, BN-TK81, BN-TK83, BN-TK84, BN-TK85, BN-Trendmaster PRO, ADRE Sxp and 408 DSPi
Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
3 года
15541-02
01.01.2008
Преобразователи виброскорости, BN-9200, BN-74712, BN-47533, BN-86205, BN-Velomitor
Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
15541-06
01.04.2011
Преобразователи виброскорости, BN-9200, BN-74712, BN-47533, BN-86205, BN-330505, BN-Velomitor
Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ )
3 года
15542-02
01.01.2008
Устройства для калибровки преобразователей перемещения токовихревые, TK3-2
Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
15542-08
01.10.2013
Устройства для калибровки преобразователей перемещения токовихревые, TK3
Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
3 года
24040-02
01.01.2008
Виброметры портативные, Snapshot
Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
27734-04
01.11.2009
Преобразователи виброускорения , BN 20015X
Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
29132-05
01.05.2010
Преобразователи виброскорости пьезоэлектрические, PN-330750, PN-330752
Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
31813-06
01.06.2011
Измерители воздушного зазора, 4000
Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
38189-08
01.08.2013
Комплексы измерительно-вычислительные портативные, Snapshot, Snapshot IS
Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
3 года
38190-08
01.08.2013
Преобразователи давления измерительные, 165855
Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
2 года
41669-09
01.11.2014
Преобразователи виброускорения , BN-200150, BN-200155, BN-200157, BN-200350, BN-200355, BN-330400, BN-330425, BN-330450, BN-350900
Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
70410-18
19.02.2023
Комплексы измерительно-вычислительные для мониторинга работающих механизмов, vbOnline Pro
Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
2 года
71869-18
17.07.2024
Преобразователи переменного давления измерительные, 165855
Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
2 года
76366-19
18.10.2024
Комплексы измерительно-вычислительные, vbSeries
Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
2 года
76869-19
10.12.2024
Преобразователи беспроводные, RANGER®PRO
Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
2 года
77534-20
19.02.2025
Комплексы измерительно-вычислительные портативные для мониторинга работающих механизмов, SCOUT 240-IS
Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
2 года
77774-20

Усилители заряда, ВN-86517-01-01-01-02
Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
2 года
83174-21

Преобразователи перемещения токовихревые, BN-3300XL
Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
2 года
83969-21

Преобразователи перемещения токовихревые, BN-3300XL
Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
2 года
84317-22

Преобразователи перемещения токовихревые, BN-3300XL
Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
2 года

Иркутск - город в России, административный центр Иркутской области, образует отдельное муниципальное образование Иркутск со статусом городского округа как единственный населенный пункт в его составе.

Население города составляет 617 264 человек, шестой по величине город в Сибири, двадцать пятый по величине город в России.

Расположен в Восточной Сибири, на берегах реки Ангары, при впадении в нее реки Иркут. Климат резко континентальный со значительными перепадами температур. Из-за близости к сейсмически активному Байкальскому разлому слабые землетрясения происходят регулярно.

Крупный научно-образовательный центр с более чем ста тысячами студентов. Промышленность включает авиастроение, гидроэнергетику и производство продуктов питания. Транспортный узел на Транссибирской магистрали и федеральных трассах "Байкал" и "Сибирь".

В Иркутске расположены офисы Восточно-Сибирской железной дороги, Иркутскэнерго, Востсибуголь, Иркутской нефтяной компании; главный офис Байкальского банка Сбербанка России. Научно-исследовательский центр "Иргиредмет" оказывает поддержку в добыче и переработке металлических руд и алмазов.

Отчет "Анализ рынка поверки в Иркутске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Иркутск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Преобразователи перемещения токовихревые (BN-3300XL)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГБУ "ВНИИМС"
(RA.RU.311493)
РСТ
  • 3458 XL 8MM
  • 3457 XL 8MM
  • 3456 XL 8MM
  • 3455 XL 8MM
  • 3454 XL 8MM
  • 3453 XL 8MM
  • 3452 XL 8MM
  • 3451 XL 8MM
  • 3450 XL 8MM
  • 3449 XL 8MM
  • 317 317 0 0 317 317 0
    ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ»
    (RA.RU.313740)
  • BN-3300XL
  • нет модификации
  • 18 0 18 0 18 0 18

    Стоимость поверки Преобразователи перемещения токовихревые (BN-3300XL)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    отсутствует.


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист паспорта типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в руководстве по эксплуатации раздел 4 «Монтаж».


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к преобразователям перемещения токовихревым BN-3300XL

    Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»

    Техническая документация фирмы «Bently Nevada, Inc.», США

    Изготовитель

    Фирма «Bently Nevada, LLC.», США
    Адрес: 1631 Bently Parkway South Minden, Nevada 89423, США
    Телефон: +1 775 782 3611
    Факс: +1 775 215 2876
    Web-сайт: www.ge-mcs.com/bently-nevada

    Испытательный центр

    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
    Адрес: 119361, г. Москва, ул. Озерная, д.46
    Телефон: +7 (495) 437 55 77
    Факс: +7 (495) 437 56 66
    E-mail: office@vniims.ru
    Web-сайт: www.vniims.ru

    Принцип действия преобразователей основан на взаимодействии электромагнитного поля, создаваемого преобразователем, с электромагнитным полем вихревых токов, наводимых в электропроводящем объекте измерения. Изменение расстояния между чувствительным элементом преобразователя и объектом измерений в процессе перемещения контролируемого объекта приводит к пропорциональному изменению выходного напряжения.

    Конструктивно преобразователи состоят из датчика, генератора гармонических колебаний (проксиметра) и соединительного кабеля. Датчик питается высокочастотным напряжением от проксиметра. Измерение виброперемещения происходит без механического контакта преобразователя с контролируемым объектом. Датчик выполнен в виде неразборного цилиндрического корпуса с внешней резьбой для проходного монтажа.

    Заводской номер датчика маркируется на проводе, заводской номер проксиметра маркируется на передней панели корпуса. Заводские номера датчика и проксиметра представлены в буквенно-цифровом обозначении, и наносятся на провод датчика и на корпус проксиметра методом наклейки.

    К преобразователям данного типа относятся преобразователи, состоящие из датчиков модификации 330105-02-12-10-02-RU с заводскими номерами: 20B01A41,  20B01A65,

    20B01A66, 20B01A67, 20B01A6C, 20B01A64, 20B01A69, 20B01A68, 20B01A6A, 20B01A6D, 20D00AHZ, 20D00AHD, 20D00AHC, 20D00AHN, 20D00AHA, 20D00AHX, 20D00AHU,

    20D00AHK, 20D00AHT, 20D00AHM, 20D00AHP, 20D00AHG, 20D00AHW, 20D00AHE,

    20D00AHH, 20D00AHJ,  20D00AHL,  20D00AHY,  20D00AHR,  21B01NLH, 21B01NLJ,

    21B01NLK, 21B01NLL, 21B01NLM, 21B01NLN, 21B01NLP, 21B01NLR, 21B01NLT, 21B01NLU, 21B01NLW, 21B01NLX,

    модификации 330105-02-12-10-02-RU с заводскими номерами: 20B01A4E, 20B01A4C, 20B01A45, 20B01A4N, 20B01A4P, 20B01A4D, 20B01A3Z, 20B01A43, 20B01A40, 20B01A48, 20B01A42, 20B01A46, 20B01A44, 20B01A4G, 20B01A49, 20B01A47, 20B01A4R, 20B01A4H, 20B01A2J, 20B01A2H, 20B01A4M, 20B01A4L, 20B01A4A, 20B01A4J, 20B01A3Y, 20B01A4K, 20D00ARG, 20D00ARE, 20D00ARN, 20D00C8H, 20D00ARP, 20D00ARL, 20D00AR5,

    20D00ARA, 20D00C8T, 20D00C8L, 20D00C96, 20D00C8P, 20D00C97, 20D00C94, 20D00C8G, 20D00C8E, 20D00ARD, 20D00ARW, 20D00ARK, 20D00ARY, 20D00ARR, 20D00ARJ,

    20D00ARZ, 20D00ART, 20D00AT0, 20D00AR8, 20D00C90, 20D00C8K, 20D00C92, 20D00C8Y, 20D00ARH,  20D00AR6,  20D00AR7,  20D00ARX,  20D00C8R,  20D00C8W,  20D00C8N,

    20D00C8M, 20D00ARU, 20D00ARC, 20D00AR9, 20D00ARM, 20D00C8U, 20D00C8J, 20D00C93, 20D00C8D, 20D00C8X, 20D00C8Z, 20D00C95, 20D00C91, 20D00AU6, 20D00AU5, 20D00AU3, 20D00AU7, 20D00AU4, 21B01NCZ, 21B01ND0, 21B01ND1, 21B01ND2, 21B01ND3, 21B01ND4, 21B01ND5, 21B01ND6, 21B01ND7, 21B01ND8, 21B01ND9, 21B01NDA, 21B01NDC, 21B01NDD, 21B01NDE, 21B01NDG, 21B01NDH, 21B01NDJ, 21B01NDK, 21B01NDL, 21B01NDM,

    21B01NDN, 21B01NDP, 21B01NDR, 21B01NDT, 21B01MKC, 21B01MKD, 21B01MKE,

    21B01MKG, 21B01MKH, 21B01MKJ, 21B01MKK, 21B01MKL, 21B01MKM, 21B01MKN,

    21B01MKP, 21B01MKR и проксиметра модификации 330180-51-RU с заводским номером 20A01KCH.

    Общий вид преобразователей перемещения токовихревых BN-3300XL представлен на рисунке 1. Пломбирование преобразователей не предусмотрено. Знак поверки наносится на свидетельство о поверке и (или) в паспорт.

    Внешний вид. Преобразователи перемещения токовихревые (BN-3300XL), http://oei-analitika.ru

    Рисунок 1 - Общий вид преобразователей перемещения токовихревых BN-3300XL

    Программное обеспечение отсутствует.


    Таблица 3 -

    Наименование

    Количество

    Преобразователи перемещения токовихревые BN-3300XL в составе:

    • - датчики

    • - проксиметр

    159 шт.

    1 шт.

    Паспорт

    160 экз.

    Методика поверки МП 204/3-19-2021

    1 экз.

    Руководство по эксплуатации

    1 экз.


    Таблица 1 - Метрологические характеристики

    Наименование характеристики

    Значение

    Номинальное значение коэффициента преобразования, мВ/мкм

    7,87

    Пределы отклонения действительного значения коэффициента преобразования от номинального значения, %

    ±10

    Диапазон измерений виброперемещения, мкм

    от 1 до 1000

    Диапазон рабочих частот, Гц

    от 0 до 1000

    Нелинейность амплитудной характеристики, %

    ±1,5

    Неравномерность частотной характеристики в диапазоне рабочих частот, %

    ±2,5

    Наименование характеристики

    Значение

    Диапазон измерений относительного перемещения (осевого смещения), мм

    от 0,25 до 2,3

    Пределы основной относительной погрешности измерения относительного перемещения (осевого смещения), %

    ±3

    Пределы допускаемого дополнительного отклонения коэффициента преобразования от номинального значения, вызванного изменением температуры окружающей среды от нормальных условий измерений в диапазоне рабочих температур, %/°С

    ±0,02

    Нормальные условия измерений:

    - температура окружающей среды, °С

    от 18 до 28

    Таблица 2 - Основные технические характеристики

    Наименование характеристики

    Значение

    Напряжение питания, В

    от -17,5 до 26

    Рабочий диапазон температур, °С

    от -52 до +177

    Габаритные размеры датчика, мм, не более

    - диаметр

    10

    - длина

    250

    Габаритные размеры проксиметра, мм, не более

    - диаметр

    81,3

    - ширина

    61,2

    - высота

    63,5

    Масса комплекта, г, не более

    720


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
