Номер по Госреестру СИ: 77774-20
77774-20 Усилители заряда
(ВN-86517-01-01-01-02)
Назначение средства измерений:
Усилители заряда модификации BN-86517-01-01-01-02 (далее - усилители)
предназначены для измерения виброускорения, поступающего от дифференциальных преобразователей вибрации, установленных на объекте - «Блю Стрим Паплайн Компани Б. В.», г. Геленджик, п. Тешебс, Дровяная щель, КС «Береговая».
Внешний вид.
Усилители заряда
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства -
Номер записи - 176690
ID в реестре СИ - 1177849
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Фирма "Bently Nevada, LLC"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Аннотация!
Отчет представляет собой выгрузку обработанных статистических данных по поверкам средств измерений за выбранный год. Выгрузка формируется в текстовый файл формата CSV в кодировке windows-1251 с разделителем ";".
Размер выгрузки может быть значительным и достигать до 1 миллиона строк.
Структура выгружаемых данных включает следующие поля:
Условный шифр знака поверки
Наименование организации-поверителя
Номер типа СИ ФРШИН
Общее количество поверок
Количество первичных поверок
Количество периодических поверок
Количество извещений о непригодности
Количество поверок для юридических лиц
Наименование типа СИ
Отчет предназначен для анализа результатов поверочной деятельности за выбранный календарный год. Использование в качестве идентификатора условного шифра знака поверки обеспечивает устойчивую и однозначную идентификацию поверителя по данным поверок и извещений о непригодности, в том числе в случаях отсутствия или неполноты сведений о записи в реестре аккредитованных лиц.
Сформированный файл может быть открыт в текстовых редакторах и табличных процессорах, включая Notepad++, Блокнот и MS Excel. Для открытия файла в MS Excel следует перейти на вкладку «Данные», выбрать команду «Из текста/CSV» и указать путь к файлу выгрузки.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№451 от 2020.03.03 Об утверждении типов средств измерений 59 пзц
Наличие аналогов СИ: Усилители заряда (ВN-86517-01-01-01-02)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Bently Nevada, LLC"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
15538-02 01.01.2008 |
Преобразователи перемещения токовихревые, BN-330PTS, BN-990, BN-1800, BN-7200, BN-3300XL, BN-3300XL NSV, BN-Flexi Tim Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
15538-08 01.10.2013 |
Преобразователи перемещения токовихревые, BN-ППТ Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года |
|
15539-02 01.01.2008 |
Преобразователи виброускорения , BN-200150, BN-190520, BN-23732, BN-330400, BN-330425 Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
15540-02 01.01.2008 |
Аппаратура виброизмерительная, BN-1701, BN-1900, BN-3300, BN-3500, BN-TK77, BN-TK81, BN-TK83, BN-TK84, BN-TK85 Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
15540-07 01.07.2012 |
Комплексы измерительно-вычислительные для мониторинга работающих механизмов, BN-1701, BN-1900, BN-3300, BN-3500, BN-TK77, BN-TK81, BN-TK83, BN-TK84, BN-TK85, BN-Trendmaster PRO, ADRE Sxp and 408 DSPi Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
3 года |
|
15541-02 01.01.2008 |
Преобразователи виброскорости, BN-9200, BN-74712, BN-47533, BN-86205, BN-Velomitor Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
15541-06 01.04.2011 |
Преобразователи виброскорости, BN-9200, BN-74712, BN-47533, BN-86205, BN-330505, BN-Velomitor Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ ) |
3 года | |
|
15542-02 01.01.2008 |
Устройства для калибровки преобразователей перемещения токовихревые, TK3-2 Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
15542-08 01.10.2013 |
Устройства для калибровки преобразователей перемещения токовихревые, TK3 Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
3 года |
|
24040-02 01.01.2008 |
Виброметры портативные, Snapshot Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
27734-04 01.11.2009 |
Преобразователи виброускорения , BN 20015X Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
29132-05 01.05.2010 |
Преобразователи виброскорости пьезоэлектрические, PN-330750, PN-330752 Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
31813-06 01.06.2011 |
Измерители воздушного зазора, 4000 Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
38189-08 01.08.2013 |
Комплексы измерительно-вычислительные портативные, Snapshot, Snapshot IS Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
3 года |
|
38190-08 01.08.2013 |
Преобразователи давления измерительные, 165855 Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
41669-09 01.11.2014 |
Преобразователи виброускорения , BN-200150, BN-200155, BN-200157, BN-200350, BN-200355, BN-330400, BN-330425, BN-330450, BN-350900 Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
70410-18 19.02.2023 |
Комплексы измерительно-вычислительные для мониторинга работающих механизмов, vbOnline Pro Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
71869-18 17.07.2024 |
Преобразователи переменного давления измерительные, 165855 Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
76366-19 18.10.2024 |
Комплексы измерительно-вычислительные, vbSeries Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
76869-19 10.12.2024 |
Преобразователи беспроводные, RANGER®PRO Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
77534-20 19.02.2025 |
Комплексы измерительно-вычислительные портативные для мониторинга работающих механизмов, SCOUT 240-IS Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
77774-20 |
Усилители заряда, ВN-86517-01-01-01-02 Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
83174-21 |
Преобразователи перемещения токовихревые, BN-3300XL Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
83969-21 |
Преобразователи перемещения токовихревые, BN-3300XL Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
84317-22 |
Преобразователи перемещения токовихревые, BN-3300XL Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
Отчёт «MM_6. МВИ по видам измерений (ФГИС «Аршин»)» показывает объём и динамику методик внутри выбранного вида измерений с 2020 года. После выбора вида рассчитываются ключевые показатели: дата первой и последней публикации, общее число МВИ, доля статуса «Действует», средний лаг от даты свидетельства до публикации, а также количество уникальных разработчиков и аттестующих организаций. Дополнительно отражается качество данных: наличие контактных данных разработчика и заполненность полей (величина, пределы, погрешность).
Набор графиков помогает понять структуру и активность по выбранному виду: помесячные публикации и кумулятив, распределение по статусам (stacked) и помесячная доля «Действует». Показаны топ-10 аттестующих и разработчиков, динамика среднего лага и заполненности ключевых полей, доля карточек с контактами. Для оперативного сравнения темпов есть YTD vs LYTD по ISO-неделям, тепловая карта «год×месяц», сезонность (среднее по месяцам) и тематические разрезы — топ-6 «назначений» и топ-10 «методов измерений».
Используйте подсказки при наведении и меню на графиках для экспорта. Сопоставляйте объёмы публикаций с долей «Действует» и величиной лага, чтобы находить узкие места; просматривайте сезонные пики и активность основных участников (разработчиков/аттестующих). Все метрики и визуализации относятся именно к выбранному виду измерений и учитывают данные, опубликованные с 2020 года.
Кто поверяет Усилители заряда (ВN-86517-01-01-01-02)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Усилители заряда (ВN-86517-01-01-01-02)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом или методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийотсутствуют.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к усилителям заряда модификации BN-86517-01-01-01-02Техническая документация Bently Nevada, LLC, США
Поверка
Поверкаосуществляется по документу МП 204/3-18-2019 «Усилители заряда модификации BN-86517-01-01-01-02. Методика поверки», утвержденному ФГУП «ВНИИМС» 12 ноября 2019 г.
Основные средства поверки: генератор сигналов сложной формы со сверхнизким уровнем искажений DS360 (рег. № 45344-10); мультиметр цифровой 34411А (рег. № 47717-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых усилителей заряда с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) паспорт.
Изготовитель
Bently Nevada, LLC, СШААдрес: 1631 Bently Parkway South Minden, Nevada 89423, USA
Телефон: +1 775 782 3611
Факс: +1 775 215 2876
Web-сайт: www.ge-mcs.com/bently-nevada
Заявитель
Общество с ограниченной ответственностью «ДжиИ Рус Инфра» (ООО «ДжиИ Рус Инфра»)ИНН: 7703636314
Адрес: 123112, г. Москва, Пресненская наб., д.10
Телефон: +7 (495) 937-11-11
Факс: +7 (495) 937-11-12
Web-сайт: http://www.ge.com/ru/
E-mail: rcis.info@ge.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия усилителей заряда модификации В’Ы-865 '17-0'1-0'1-0'1-02 основан на преобразовании и усилении выходного сигнала от пьезоэлектрических преобразователей вибрации, имеющих выход по заряду, в электрический сигнал (по напряжению), пропорциональный виброускорению.
Конструктивно усилители представляют собой блок электроники, помещенный в герметичный корпус с возможностью крепления на DIN-рейку.

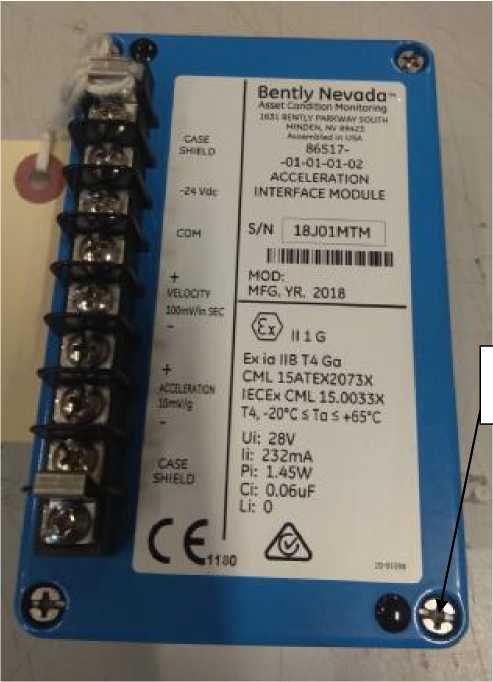

Общий вид усилителей заряда модификации BN-86517-01-01-01-02, место опломбирования от несанкционированного доступа приведены на рисунке 1.
Место опломбирования
Рисунок 1 - Общий вид усилителей заряда модификации BN-86517-01-01-01-02
Таблица 1 - Метрологические характеристики усилителей заряда модификации
BN-86517-01-01-01-02
|
Наименование характеристики |
Значение |
|
Номинальное значение коэффициента преобразования на базовой частоте 160 Гц, мВ/пКл |
0,2 |
|
Отклонение действительного значения коэффициента преобразования от номинального значения, % |
±5 |
|
Диапазон измерений виброускорения при коэффициенте преобразования пьезоэлектрического преобразователя вибрации 5,1 пКл/(м^с’2), м/с2 |
от 1 до 500 |
|
Пределы допускаемой основной относительной погрешности измерений виброускорения на базовой частоте 160 Гц, % |
±1 |
|
Диапазон рабочих частот, Гц |
от 5 до 3000 |
|
Неравномерность амплитудно-частотной характеристики относительно базовой частоты 160 Гц, дБ |
±3 |
|
Пределы допускаемой дополнительной относительной погрешности измерения виброускорения в диапазоне рабочих температур, % |
±5 |
Таблица 2 - Основные технические характеристики усилителей заряда модификации
BN-86517-01-01-01-02
|
Наименование характеристики |
Значение |
|
Нормальные условия измерений: - температура окружающей среды, °С |
от +15 до +25 |
|
Условия эксплуатации: -диапазон рабочих температур, °С |
от -20 до +65 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
140х81х79 |
|
Масса, г, не более |
500 |
|
Маркировка взрывозащиты |
Ex ia IIB T4 Ga |
