Номер по Госреестру СИ: 70410-18
70410-18 Комплексы измерительно-вычислительные для мониторинга работающих механизмов
(vbOnline Pro)
Назначение средства измерений:
Комплексы измерительно-вычислительные для мониторинга работающих механизмов vbOnline Pro (далее - ИВК) предназначены для измерения виброускорения, виброскорости и частоты вращения.
Внешний вид.
Комплексы измерительно-вычислительные для мониторинга работающих механизмов
Рисунок № 1
Внешний вид.
Комплексы измерительно-вычислительные для мониторинга работающих механизмов
Рисунок № 2
Общие сведения
Дата публикации -
Срок свидетельства - 19.02.2023
Номер записи -
ID в реестре СИ - 384633
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Комплекс измерительно-вычислительный для мониторинга работающих механизмов vbOnline Pro, модификация 60М500, vbOnline Pro 60М500, vbOnline Pro, 60М500, 60M500-R0-00,
Производитель
Изготовитель - Фирма "Bently Nevada, LLC"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Справочник является копией реестра "Утверждённые типы стандартных образцов" (https://fgis.gost.ru/fundmetrology/registry/19) ФГИС АРШИН и содержит сведения об утвержденных типах стандартных образцов.
Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. Доступна функция экспорта каждой из записей в формате json, а также всей таблицы в CSV Excel. Справочник содержит более 8 тыс. записей и актуализируется не реже 1 раза в месяц.
Статистика
Кол-во поверок - 109
Выдано извещений - 0
Кол-во периодических поверок - 43
Кол-во средств измерений - 24
Кол-во владельцев - 5
Усредненный год выпуска СИ - 2022
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№344 от 2018.02.19 Об утверждении типов средств измерений
Наличие аналогов СИ: Комплексы измерительно-вычислительные для мониторинга работающих механизмов (vbOnline Pro)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Bently Nevada, LLC"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
15538-02 01.01.2008 |
Преобразователи перемещения токовихревые, BN-330PTS, BN-990, BN-1800, BN-7200, BN-3300XL, BN-3300XL NSV, BN-Flexi Tim Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
15538-08 01.10.2013 |
Преобразователи перемещения токовихревые, BN-ППТ Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года |
|
15539-02 01.01.2008 |
Преобразователи виброускорения , BN-200150, BN-190520, BN-23732, BN-330400, BN-330425 Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
15540-02 01.01.2008 |
Аппаратура виброизмерительная, BN-1701, BN-1900, BN-3300, BN-3500, BN-TK77, BN-TK81, BN-TK83, BN-TK84, BN-TK85 Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
15540-07 01.07.2012 |
Комплексы измерительно-вычислительные для мониторинга работающих механизмов, BN-1701, BN-1900, BN-3300, BN-3500, BN-TK77, BN-TK81, BN-TK83, BN-TK84, BN-TK85, BN-Trendmaster PRO, ADRE Sxp and 408 DSPi Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ ) |
3 года | |
|
15541-02 01.01.2008 |
Преобразователи виброскорости, BN-9200, BN-74712, BN-47533, BN-86205, BN-Velomitor Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
15541-06 01.04.2011 |
Преобразователи виброскорости, BN-9200, BN-74712, BN-47533, BN-86205, BN-330505, BN-Velomitor Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ ) |
3 года | |
|
15542-02 01.01.2008 |
Устройства для калибровки преобразователей перемещения токовихревые, TK3-2 Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
15542-08 01.10.2013 |
Устройства для калибровки преобразователей перемещения токовихревые, TK3 Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
3 года |
|
24040-02 01.01.2008 |
Виброметры портативные, Snapshot Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
27734-04 01.11.2009 |
Преобразователи виброускорения , BN 20015X Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
29132-05 01.05.2010 |
Преобразователи виброскорости пьезоэлектрические, PN-330750, PN-330752 Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
31813-06 01.06.2011 |
Измерители воздушного зазора, 4000 Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
38189-08 01.08.2013 |
Комплексы измерительно-вычислительные портативные, Snapshot, Snapshot IS Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
3 года |
|
38190-08 01.08.2013 |
Преобразователи давления измерительные, 165855 Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
41669-09 01.11.2014 |
Преобразователи виброускорения , BN-200150, BN-200155, BN-200157, BN-200350, BN-200355, BN-330400, BN-330425, BN-330450, BN-350900 Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
70410-18 19.02.2023 |
Комплексы измерительно-вычислительные для мониторинга работающих механизмов, vbOnline Pro Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
71869-18 17.07.2024 |
Преобразователи переменного давления измерительные, 165855 Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
72684-18 27.09.2024 |
Комплексы измерительно-вычислительные для мониторинга работающих механизмов, 3500 Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
76366-19 18.10.2024 |
Комплексы измерительно-вычислительные, vbSeries Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
76869-19 10.12.2024 |
Преобразователи беспроводные, RANGER®PRO Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
77534-20 19.02.2025 |
Комплексы измерительно-вычислительные портативные для мониторинга работающих механизмов, SCOUT 240-IS Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
77774-20 |
Усилители заряда, ВN-86517-01-01-01-02 Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
83174-21 |
Преобразователи перемещения токовихревые, BN-3300XL Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
83969-21 |
Преобразователи перемещения токовихревые, BN-3300XL Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
84317-22 |
Преобразователи перемещения токовихревые, BN-3300XL Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
Стоит отметить, что не всегда при поверке поле владелец указывается поверителем, кроме того, оно не формализовано и возможно множество отличных написаний наименований собственника СИ.
В скобках после наименования организации приводится процент поверок и город, где эти поверки были проведены. Привязка осуществляется по месту осуществления деятельности организации-повелителя, которая осуществляла поверку. В подавляющем большинстве случаев адрес владельца СИ не указывается.
Кто поверяет Комплексы измерительно-вычислительные для мониторинга работающих механизмов (vbOnline Pro)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 3 | 3 | 0 | 0 | 3 | 3 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 13 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "КОМДИАГНОСТИКА" (RA.RU.310504) | 42 | 42 | 0 | 0 | 42 | 42 | 0 | |||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 26 | 0 | 26 | 0 | 26 | 0 | 26 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 17 | 0 | 17 | 0 | 0 | 0 | 0 | ||
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 8 | 8 | 0 | 0 | 8 | 8 | 0 |
Стоимость поверки Комплексы измерительно-вычислительные для мониторинга работающих механизмов (vbOnline Pro)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
Коломенский филиал ФБУ Ростест-Москва Московская область |
16200 | 16200 |
|
Клинский филиал ФБУ Ростест-Москва Московская область |
16200 | 16200 |
|
Сергиево-Посадский филиал ФБУ Ростест-Москва Московская область |
16200 | 16200 |
|
Серпуховский филиал ФБУ Ростест-Москва Московская область |
16200 | 16200 |
|
Менделеевский филиал ФБУ Ростест-Москва Московская область |
16200 | 16200 |
Программное обеспечение
Комплексы измерительно-вычислительные для мониторинга работающих механизмов серии vbOnline Pro имеют встроенное программное обеспечение (ПО), предназначенное для обработки измерительной информации, индикации результатов измерений при подключении к персональному компьютеру или ноутбуку, формирования параметров выходных сигналов, настройки и проведения диагностики.
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой ИВК и процессом измерений. Метрологически значимая часть ПО является неизменной.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - низкий.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
60M100 |
60M500 | |
|
Идентификационное наименование ПО |
ADAPT.wind Monitor Configuration | |
|
Номер версии (идентификационный номер ПО) |
2.2 и выше |
4.0.1705.0801 и выше |
|
Цифровой идентификатор ПО |
- |
- |
Знак утверждения типа
Знак утверждения типананосится на корпус ИВК методом наклейки и на руководство по эксплуатации типографским способом.
Лист № 3 Всего листов 4Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к комплексам измерительно-вычислительным для мониторинга работающих механизмов vbOnline Pro Техническая документация фирмы «Bently Nevada, LLC», СШАПоверка
Поверкаосуществляется по документу МП 204/3-04-2017 «Комплексы измерительно-вычислительные для мониторинга работающих механизмов vbOnline Pro. Методика поверки», утвержденному ФГУП «ВНИИМС» 20 сентября 2017 года.
Основные средства поверки:
Генератор сигналов сложной формы со сверхнизким уровнем искажений DS 360 (рег. № 45344-10); мультиметр цифровой Agilent 34411А (рег. № 33921-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых ИВК с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма «Bently Nevada, LLC», СШААдрес: 1631 Bently Parkway South Minden, Nevada 89423, USA
Телефон: +1 775 782 3611
Факс: +1 775 215 2876
Web-сайт: www.ge-mcs.com/bently-nevada
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-5577
Факс: + 7 (495) 437-5666
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип работы ИВК основан на осуществлении непрерывного приема, усилении и преобразовании аналоговой информации, поступающей от первичных преобразователей, расчете не измеряемых прямым путем параметров и сравнении измеренных и вычисленных параметров с программируемыми пользователем пороговыми значениями (уставками).
ИВК представляют собой электронное устройство с 12 каналами измерения параметров вибрации для подключения акселерометров или входных сигналов по напряжению и 2 каналами тахометра (keyphasor).
Комплексы измерительно-вычислительные для мониторинга работающих механизмов vbOnline Pro выпускаются в двух модификациях: 60М100 и 60М500, которые отличаются программным обеспечением и областью применения.

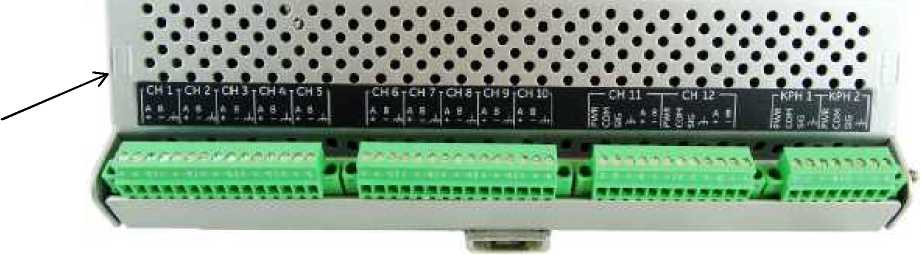

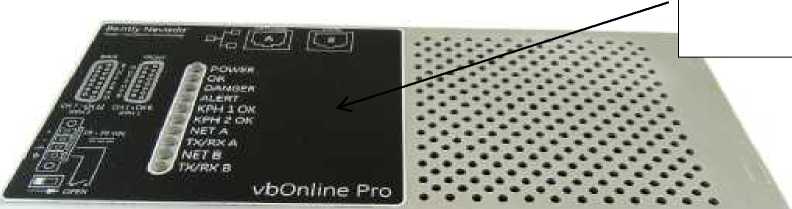

Общий вид комплексов измерительно-вычислительных для мониторинга работающих механизмов vbOnline Pro показан на рисунке 1.
Место нанесения
знака утверждения
типа
Место опломбирования
Рисунок 1 - Общий вид комплексов измерительно-вычислительных для мониторинга работающих механизмов vbOnline Pro
Таблица 2 -
|
Наименование характеристики |
Значение характеристики |
|
1 Канал измерения параметров вибрации | |
|
Диапазон измерения виброускорения, м/с2 |
от 0,1 до 5000 |
|
Диапазон измерения виброскорости, мм/с |
от 0,1 до 100 |
|
Рабочий диапазон частот измерения виброускорения и виброскорости, Гц |
от 0,1 до 20 000 |
|
Пределы допускаемой приведенной к диапазону измерения погрешности измерения виброускорения и виброскорости, % |
±1 |
|
2 Канал измерения частоты вращения | |
|
Диапазон измерения частоты вращения, об/мин |
от 5 до 120 000 |
|
Пределы допускаемой абсолютной погрешности измерения частоты вращения, об/мин: в диапазоне от 5 до 100 об/мин включ. в диапазоне св. 100 до 120000 об/мин |
±0,1 ±1 |
|
3 Канал измерения сигналов по напряжению переменного тока | |
|
Диапазоны измерения напряжения переменного тока, В |
от 0,7 до 23 |
|
Рабочий диапазон частот измерения напряжения переменного тока, Гц |
от 0,1 до 20000 |
|
Пределы допускаемой приведенной к диапазону измерения погрешности измерения напряжения переменного тока, % |
±1 |
|
Напряжение питания постоянного тока, В |
от 18 до 36 |
|
Условия эксплуатации: - диапазон температур, °С |
от -40 до +70 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
226х150х55 |
|
Масса, кг, не более |
1,5 |
|
Примечание - Погрешности приведены без учета погрешностей первичных преобразователей (акселерометров) | |
