Номер по Госреестру СИ: 71869-18
71869-18 Преобразователи переменного давления измерительные
(165855)
Назначение средства измерений:
Преобразователи переменного давления измерительные серии 165855 предназначены для измерений и преобразований значений переменного давления в пропорциональный электрический сигнал.
Внешний вид.
Преобразователи переменного давления измерительные
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на корпус преобразователя в виде наклейки и на эксплуатационную документацию типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям переменного давления измерительные серии 165855
ГОСТ Р 8.801-2012 ГСИ. Государственная поверочная схема для средств измерений переменного давления в диапазоне от 1402 до 2,5407 Па для частот от 540-1 до 1404 Гц и длительностей от 1-10 -5 до 10 с при постоянном давлении до 5-106 Па
ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия
ГОСТ Р 52931-2008 ГСИ. Приборы контроля и регулирования технологических процессов. Общие технические условия
Техническая документация «Bently Nevada, LLC.», США
Поверка
Поверкаосуществляется по документу МП 2520-076-2017 «ГСИ. Преобразователи переменного давления измерительные серии 165855. Методика поверки» утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 28 апреля 2017 г.
Основные средства поверки:
-
- эталонная установка для воспроизведения импульсного давления в газовой среде УУТ-4 из состава ГЭТ 131-81, воспроизводимое импульсное давление от 0,01 до 1,0 МПа, диапазон длительностей 1 • 10-5 -5 - 540 -3 с, погрешность измерения ±3,0 %;
-
- эталонная установка для воспроизведения импульсного давления в жидкости УБК-2М из состава ГЭТ 131-81, воспроизводимое импульсное давление Г10 4 - 25 •IO6 Па, диапазон длительностей 540 -3 - 10 с, погрешность измерения ±3,0 %;
-
- осциллограф цифровой TDS 1012В, диапазон частот от 0 до 1 ГГц, диапазон напряжений от 0,1 до 100 В, погрешность ±1 %; рег. № 32618-06.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в руководство по эксплуатации.
Изготовитель
«Bently Nevada, LLC.», США
Адрес: 1631 Bently Parkway South
Minden, NV 89423 USA
Телефон: 1.775.782.3611
1.800.227.5514
Факс: 1.775.215.2873
Заявитель
ООО «ДжиИ РУС»
ИНН 7705574092
Адрес: 123317, г. Москва, Пресненская наб., 10
Телефон: (495) 739-68-11
Факс: (495) 739-68-01
E-mail: Nikolai.modin@ge.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д. И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web-cafrr: www.vniim.ru; E-mail: info@vniim.ru
Принцип действия преобразователя переменного давления (далее - преобразователь) основан на использовании эффекта изменения сопротивления тензорезистора при воздействии на него деформирующих напряжений. Чувствительный элемент осуществляет преобразование измеряемого давления в пропорциональный ему электрический сигнал.
Конструктивно преобразователи состоят из пьезорезистивного датчика, входящего в плечо моста и электронного блока, преобразующего параметры пьезорезистивного моста пропорционально воздействующему давлению. Преобразователи соединительным кабелем Bently Nevada с помощью электрического разъема и переходника подключаются к вторичному прибору.
На конце датчика расположена мембрана. Мембрана датчика позолочена.
Преобразователь представляет собой неразборную, герметичную конструкцию.
Корпус преобразователя выполнен из нержавеющей стали. Все его поверхности, контактирующие с измеряемой средой, выполнены из никелевого сплава, обладающего высокой стойкостью к воздействию агрессивных сред.
На наружной поверхности корпуса преобразователя нанесена маркировка.
Преобразователи переменного давления измерительные серии 165855 выпускаются в различных вариантах исполнения в зависимости от диапазона измерений и наличия бронированного исполнения соединительного кабеля.
Варианты исполнений приведены в таблице 1
Таблица 1
Варианты исполнений |
Верхний предел измерений |
Исполнение кабеля |
165855 - ХХ |
переменного давления, МПа | |
01 |
0,68 | |
02 |
1,70 | |
03 |
3,45 |
Без брони |
04 |
6,90 | |
05 |
17,20 | |
11 |
0,68 | |
12 |
1,70 | |
13 |
3,45 |
С броней |
14 |
6,90 | |
15 |
17,20 |

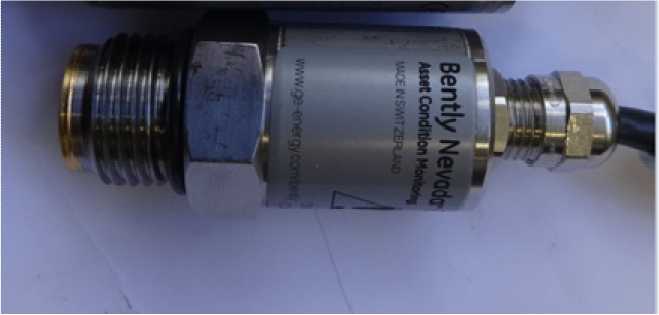

Внешний вид преобразователя переменного давления серии 165855 приведен на рисунке 1.
Рисунок 1 - Внешний вид преобразователя переменного давления 165855
Пломбирование преобразователя не предусмотрено.
Программное обеспечение отсутствует.
Таблица 4 -
Наименование |
Обозначение |
Количество |
Примечание |
Преобразователь переменного давления измерительные серии 165855 |
165855-АХХ |
1 шт. |
Исполнение по заказу |
Соединительный кабель |
146824-АХХХХ |
1 шт. |
Длина по заказу |
Преобразователь переменного давления измерительные серии 165855 Руководство по эксплуатации |
1 экз. | ||
Методика поверки |
МП 2520-076 -2017 |
1 экз. |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение характеристики | ||||
165855 01(11) |
165855 02(12) |
165855 03(13) |
165855 04(14) |
165855 05(15) | |
Верхний предел измерений переменного давления, МПа |
0,68 |
1,70 |
3,45 |
6,90 |
17,20 |
Нижний предел измерений переменного давления, % к ВПИ |
5,0 | ||||
Значение выходного сигнала при нулевом давлении, В |
0,5 ± 0,1 | ||||
Значение выходного сигнала, соответствующее верхнему пределу измерений, В |
10 ± 0,3 | ||||
Нелинейность амплитудной характеристики, %, не более |
5,0 | ||||
Неравномерность частотной характеристики преобразователей в диапазоне частот от 0,5 Гц до 5,5 кГц, %, не более |
5,0 | ||||
Пределы допускаемой основной относительной погрешности измерения переменного давления, % |
±10 | ||||
Пределы допускаемой дополнительной погрешности от температуры окружающей среды на каждые 10°С, % |
±0,75 | ||||
Нормальные условия измерений: -температура окружающей среды, °С |
20 | ||||
- относительная влажность воздуха, % |
30 - 80 | ||||
- атмосферное давление, кПа |
84 - 106 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение характеристики |
Параметры электрического питания: напряжение постоянного тока, В |
от 18 до 30 |
Потребляемый ток, мА, не более |
15 |
Условия эксплуатации:
|
от - 40 до + 85 1,5 Рв* |
Габаритные размеры преобразователя, длина; диаметр, мм, не более |
54,1; 26,9 |
Масса преобразователя, г, не более |
250 |
Длина соединительного кабеля, м |
от 3 до 304,8 |
Средняя наработка на отказ, ч, не менее |
40000 |
Срок службы, лет |
8 |
Маркировка взрывозащиты |
0ExiaIICT4 X или 2ExnAIIT4 X |
Примечание: *Рв - верхний предел измерений переменного давления |
