Назначение средства измерений:
Комплексы измерительно-вычислительные портативные для мониторинга работающих механизмов серии SCOUT 240-IS (далее - ИВК) предназначены для измерений электрических сигналов напряжения переменного тока синусоидальной формы, сигналов напряжения постоянного тока и частотных сигналов.
![Внешний вид. Комплексы измерительно-вычислительные портативные для мониторинга работающих механизмов, http://oei-analitika.ru рисунок № 1](../kurilka/type_si_html/2020-77534-20_files/2020-77534-20-1.jpg)

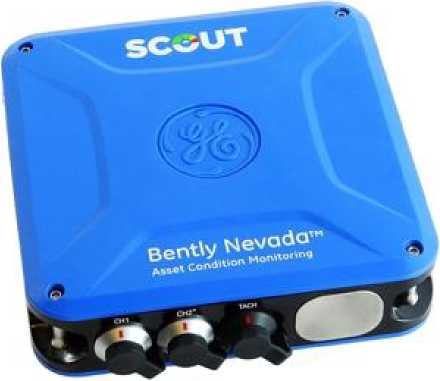

Внешний вид.
Комплексы измерительно-вычислительные портативные для мониторинга работающих механизмов
Рисунок № 1
Программное обеспечение
Программное обеспечение (далее - ПО) ИВК представляет собой микропрограмму, установленную на заводе-изготовителе. Возможность изменения ПО ИВК в процессе эксплуатации отсутствует. Программное обеспечение S1 Collector предназначено для сбора измерительной информации и не оказывает влияния на нее.
Конструкция ИВК исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Микропрограмма |
Номер версии (идентификационный номер) ПО |
не ниже 18.2.6 |
Знак утверждения типа
Знак утверждения типа наносится на наклейку, расположенную на корпусе ИВК.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к комплексам измерительно-вычислительным портативным для мониторинга работающих механизмов серии SCOUT 240-IS
ГОСТ 8.027-2001 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ 8.129-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений времени и частоты
Приказ Росстандарт от 29 мая 2018 года № 1053 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц»
Техническая документация фирмы-изготовителя
Поверка
Поверкаосуществляется по документу МП 1810/1-311229-2019 «Государственная система обеспечения единства измерений. Комплексы измерительно-вычислительные портативные для мониторинга работающих механизмов серии SCOUT 240-IS. Методика поверки», утвержденному ООО Центр Метрологии «СТП» 18 октября 2019 г.
Основные средства поверки:
-
- рабочий эталон единицы постоянного электрического напряжения 3-го разряда по ГОСТ 8.027-2001;
-
- рабочий эталон единицы частоты по ГОСТ 8.129-2013;
-
- рабочий эталон переменного электрического напряжения 2-го разряда в соответствии с приказом Росстандарта от 29 мая 2018 года № 1053.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик ИВК с требуемой точностью.
Знак поверки наносится на свидетельство о поверке ИВК.
Изготовитель
«Bently Nevada, LLC», США
Адрес: 1631 Bently Parkway South, Minden, Nevada 89423, USA
Телефон: +1 775 782 3611
Факс: +1 775 215 2876
Web-сайт: www.gemeasurement.com
Заявитель
Общество с ограниченной ответственностью «ДжиИ Рус Инфра» (ООО «ДжиИ Рус Инфра»)
ИНН 7703636314
Адрес: 123112, г. Москва, Пресненская набережная, д. 10
Телефон: +7 (495) 739-68-11, факс: +7 (495) 739-68-01
Web-сайт: http://www.ge.com/ru
Испытательный центр
Общество с ограниченной ответственностью Центр Метрологии «СТП»
(ООО Центр Метрологии «СТП»)
Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, корп. 5 Телефон: +7 (843) 214-20-98, факс: +7 (843) 227-40-10
Web-сайт: http://www.ooostp.ru
Принцип действия ИВК основан на преобразовании электрических сигналов от первичных преобразователей.
ИВК представляет собой портативное устройство с питанием от литиево-ионного аккумулятора или от сети через адаптер. ИВК имеют четыре измерительных канала напряжения переменного тока и напряжения постоянного тока, а также один измерительный канал частотных сигналов. В качестве первичных измерительных преобразователей могут использоваться преобразователи виброускорения, виброскорости, виброперемещения, числа оборотов, а также преобразователи с выходным сигналом напряжения.
ИВК передают измерительную информацию посредством сети Bluetooth в промышленный смартфон с установленным специализированным программным обеспечением S1 Collector.
Общий вид ИВК представлен на рисунке 1.
![Внешний вид. Комплексы измерительно-вычислительные портативные для мониторинга работающих механизмов (SCOUT 240-IS), http://oei-analitika.ru](../kurilka/type_si_html/2020-77534-20_files/2020-77534-20-1.jpg)
Рисунок 1 - Общий вид ИВК
Пломбирование ИВК не предусмотрено.
Основные функции ИВК:
-
- измерение сигналов напряжения переменного тока синусоидальной формы;
-
- измерение сигналов напряжения постоянного тока;
-
- измерение частотных сигналов;
-
- построение спектра с помощью быстрого преобразования Фурье;
-
- хранение результатов измерений во встроенной энергонезависимой флэш-памяти;
-
- обмен данными с промышленным смартфоном посредством сети Bluetooth;
-
- защита системной информации от несанкционированного доступа .
Таблица 4 - Комплектность
Наименование |
Обозначение |
Количество |
Комплексы измерительно-вычислительные портативные для мониторинга работающих механизмов серии SCOUT 240-IS |
- |
1 шт. |
Паспорт |
- |
1 экз. |
Руководство по эксплуатации |
- |
1 экз. |
Методика поверки |
МП 1810/1-311229-2019 |
1 экз. |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений сигналов напряжения переменного тока синусоидальной формы (среднеквадратическое значение), В |
от 0,020 до 5,656 |
Частота сигналов напряжения переменного тока синусоидальной формы, Гц |
от 10 до 40000 |
Диапазоны измерений сигналов напряжения постоянного тока, В |
от 0 до 20 от -20 до 0 от -10 до 10 |
Диапазон измерений частоты, Гц |
от 1 до 20000 |
Пределы допускаемой относительной погрешности измерений сигналов напряжения переменного тока синусоидальной формы в диапазоне частот, %:
|
±1,0 ±1,5 ±10,0 |
Пределы допускаемой приведенной погрешности измерений сигналов напряжения постоянного тока, % диапазона измерений |
±1,0 |
Пределы допускаемой абсолютной погрешности измерений частотных сигналов в диапазоне измерений от 1 до 5000 Гц включительно, Гц |
± 0,1 % измеряемой величины + 0,017 |
Пределы допускаемой относительной погрешности измерений частотных сигналов в диапазоне измерений свыше 5 до 20 кГц, % |
±0,3 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Частота входных сигналов напряжения переменного тока, Гц |
от 10 до 40000 |
Напряжение литиево-ионного аккумулятора, В |
7,4 |
Габаритные размеры, мм, не более: | |
- длина |
130 |
- ширина |
130 |
- высота |
35 |
Масса, кг |
0,68 |
Продолжение таблицы 3
Наименование характеристики |
Значение |
Условия эксплуатации:
|
от -20 до +60 95, без конденсации влаги от 84,0 до 106,7 |
Средний срок службы, лет |
18,4 |
