Номер по Госреестру СИ: 11374-19
11374-19 Измерители сопротивления заземлений
(Ф4103-М1)
Назначение средства измерений:
Измерители сопротивления заземлений Ф4103-М1 (далее по тексту - измерители) предназначены для измерений электрического сопротивления заземляющих устройств различных геометрических размеров, удельного сопротивления грунтов и активных сопротивлений при наличии и (или) отсутствии помех.

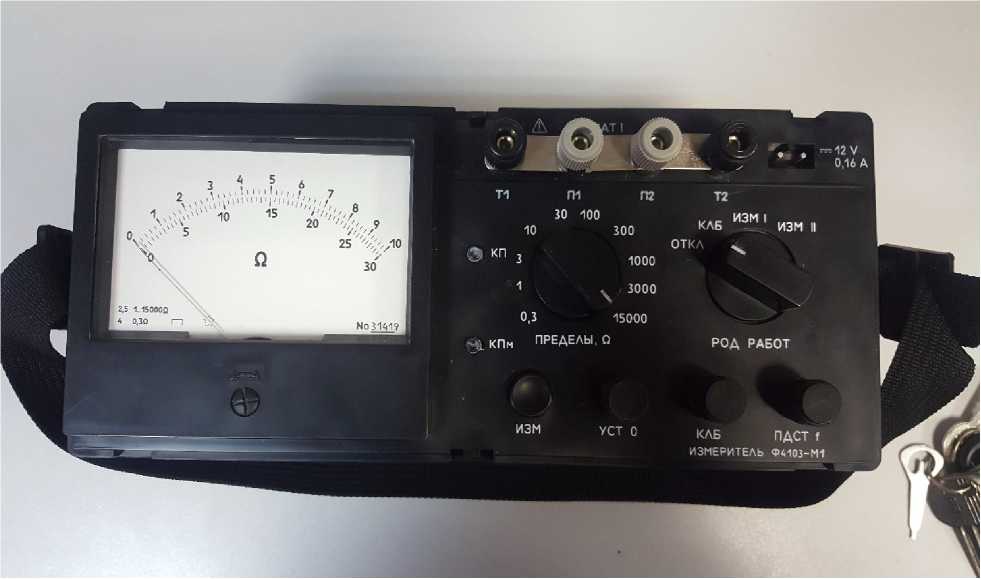

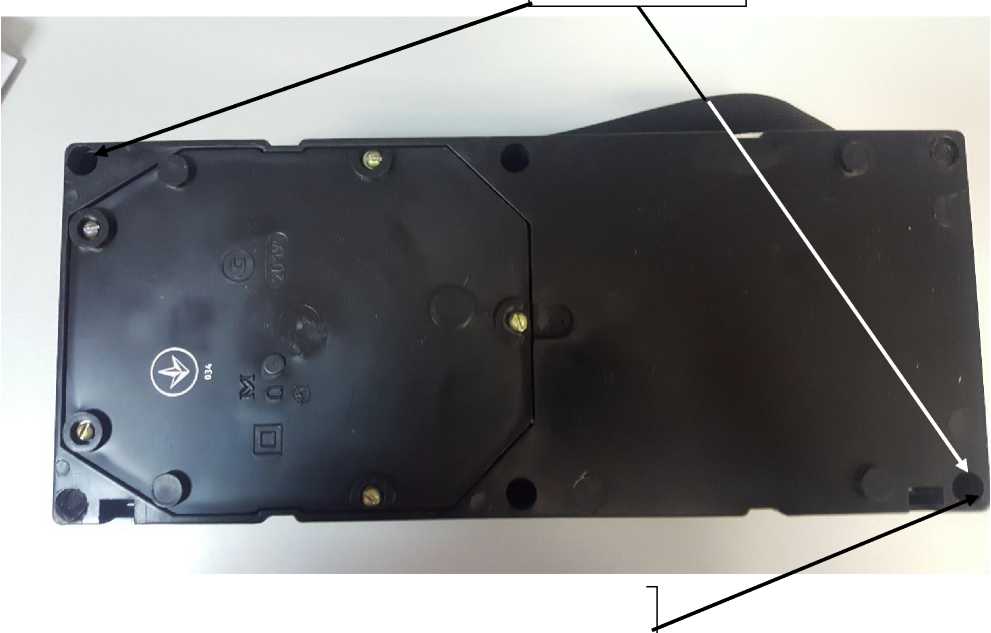

Внешний вид.
Измерители сопротивления заземлений
Рисунок № 1
Внешний вид.
Измерители сопротивления заземлений
Рисунок № 2
Общие сведения
Дата публикации - 13.10.2019
Срок свидетельства - 20.08.2024
Номер записи - 172890
ID в реестре СИ - 790028
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Ф4103-М1, Ф4103-М1Т, Ф4103-М1, Ф4103 - М1, Ф 4103-М1, Ф 4103 М1, нет модификаций, Нет модификации, нет, мод.Ф4103-М1, мод Ф 4103-М1, Измеритель сопротивления заземления Ф4103-М1, Измеритель сопротивления заземлений Ф4103-М1, Без модификации, -, "Ф4103-М1",
Производитель
Изготовитель - ЧАО "Уманский завод "Мегомметр"
Страна - УКРАИНА
Населенный пункт - г.Умань
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет представляет сводную информацию в части оснащенности средствами поверки аккредитованных организаций.
По каждой аккредитованной организации в динамике по годам приводятся данные по количеству таких средств средств поверки, как СИ в качестве эталонов, эталоны единиц величин, стандартные образцы, ГЭТ и средства измерений.
Кроме того, приводятся несколько графиков, показывающих общую картину с средствами поверки в стране.
Статистика
Кол-во поверок - 377
Выдано извещений - 32
Кол-во периодических поверок - 285
Кол-во средств измерений - 106
Кол-во владельцев - 93
Усредненный год выпуска СИ - 2015
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№394 от 2017.03.01 О продлении срока действия свидетельств (19 позиций)
№1936 от 2019.08.20 Об утверждении типов средств измерений
№2148 от 2019.09.16 Об утверждении типов стандартных образцов
Наличие аналогов СИ: Измерители сопротивления заземлений (Ф4103-М1)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|---|
11374-19 Измерители сопротивления заземлений (Ф4103-М1) ЧАО "Уманский завод "Мегомметр" (УКРАИНА г.Умань) |
53675-18 Датчики давления (ТЖИУ406-М100-Вн) ФГУП "ВНИИ автоматики им.Н.Л.Духова" (ВНИИА) (РОССИЯ г.Москва) |
11374-19 Измерители сопротивления заземлений (Ф4103-М1) ЧАО "Уманский завод "Мегомметр" (УКРАИНА г.Умань) |
77286-20 Системы автоматизированные измерительные (КТС КПА-06) ООО "VXI-Системы" (РОССИЯ г. Москва, г. Зеленоград, Савелкинский проезд, дом 4, этаж 6, пом. XIV, ком. 1) |
11374-19 Измерители сопротивления заземлений (Ф4103-М1) ЧАО "Уманский завод "Мегомметр" (УКРАИНА г.Умань) |
53720-13 Измерители сопротивления заземления (ИС-20 и ИС-20/1) АО "НПФ "Радио-Сервис" (РОССИЯ г.Ижевск) |
Все средства измерений АО "НПФ "Радио-Сервис"
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
72379-18 06.09.2024 |
Мегаомметры, ЦС0202 ЧАО "Уманский завод "Мегомметр" (УКРАИНА г.Умань) |
ОТ МП |
1 год |
14883-19 20.08.2024 |
Мегаомметры, ЭС0202/1-Г, ЭС0202/2-Г ЧАО "Уманский завод "Мегомметр" (УКРАИНА г.Умань) |
ОТ МП |
1 год |
11742-19 20.08.2024 |
Микроомметры, Ф4104-М1 ЧАО "Уманский завод "Мегомметр" (УКРАИНА г.Умань) |
ОТ МП |
1 год |
11374-19 20.08.2024 |
Измерители сопротивления заземлений, Ф4103-М1 ЧАО "Уманский завод "Мегомметр" (УКРАИНА г.Умань) |
ОТ МП |
1 год |
9444-19 20.08.2024 |
Измерители тока короткого замыкания цифровые, Щ41160 ЧАО "Уманский завод "Мегомметр" (УКРАИНА г.Умань) |
ОТ МП |
1 год |
79093-20 01.09.2025 |
Микроомметры, ЦС4105 ЧАО "Уманский завод "Мегомметр" (УКРАИНА г.Умань) |
ОТ МП |
1 год |
79092-20 01.09.2025 |
Измерители сопротивления заземления, ЦС4107 ЧАО "Уманский завод "Мегомметр" (УКРАИНА г.Умань) |
ОТ МП |
1 год |
Отчет позволяет оценить частоту использования эталонов в РФ.
Период исследований: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
Отчет будет особенно полезен при осуществлении надзорной деятельности.
Входными фильтрами являются: минимальное количество поверок в год, год исследования (с функцией множественного выбора) и вид эталона(с функцией множественного выбора).
В отчете присутствуют перекрестные ссылки на иные отчеты.
Кто поверяет Измерители сопротивления заземления (ИС-20 и ИС-20/1)
Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
---|---|---|---|---|---|---|---|---|---|---|
ФБУ "ЯКУТСКИЙ ЦСМ" (RA.RU.311545) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ФБУ "КЕМЕРОВСКИЙ ЦСМ" (30063-12) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
АО "НПО "ПРЗ" (РОСС СОБ 3.00182.2014) | 10 | 1 | 9 | 2 | 10 | 1 | 9 | |||
ООО "МИРУАР" (RA.RU.320061) | 21 | 20 | 1 | 0 | 20 | 20 | 0 | |||
ФБУ "КУРСКИЙ ЦСМ" (RA.RU.311463) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
ФБУ "ПЕНЗЕНСКИЙ ЦСМ" (RA.RU.311246) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 24 | 0 | 24 | 4 | 21 | 0 | 21 | ||
ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
ФБУ "КОМИ ЦСМ" (RA.RU.311490) | РСТ | 3 | 2 | 0 | 3 | 3 | 3 | 0 | 3 | |
ООО «МетрЛифтСервис» (RA.RU.314115) | 3 | 1 | 2 | 1 | 0 | 3 | 2 | 1 | ||
ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 6 | 1 | 2 | 4 | 1 | 6 | 2 | 4 | |
АО "ГПТП"ГРАНИТ" (РОСС СОБ 3.00068.2013) | 12 | 10 | 2 | 0 | 10 | 10 | 0 | |||
ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 3 | 0 | 3 | 1 | 3 | 0 | 3 | ||
ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "ЧУВАШСКИЙ ЦСМ" (RA.RU.311221) | РСТ | 3 | 0 | 2 | 0 | 0 | 0 | 0 | ||
ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ООО "ЦМ" (RA.RU.310581) | 25 | 1 | 1 | 24 | 0 | 21 | 1 | 20 | ||
ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 8 | 1 | 0 | 7 | 0 | 6 | 0 | 6 | |
ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ЕМУП "МЕТРОПОЛИТЕН" (RA.RU.311559) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 16 | 11 | 5 | 0 | 15 | 11 | 4 | |||
ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 26 | 1 | 25 | 5 | 26 | 1 | 25 | ||
ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 5 | 0 | 5 | 1 | 4 | 0 | 4 | ||
ФБУ "Мордовский ЦСМ" (RA.RU.311375) | РСТ | 5 | 1 | 0 | 5 | 0 | 2 | 0 | 2 | |
ФБУ "КОСТРОМСКОЙ ЦСМ" (RA.RU.311489) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 6 | 0 | 6 | 1 | 6 | 0 | 6 | ||
ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 11 | 0 | 10 | 1 | 10 | 0 | 9 | ||
ФБУ "АМУРСКИЙ ЦСМ" (RA.RU.311498) | РСТ | 2 | 0 | 2 | 1 | 2 | 0 | 2 | ||
ФБУ "КРЫМСКИЙ ЦСМ" (RA.RU.310576) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
ФБУ "ЗАБАЙКАЛЬСКИЙ ЦСМ" (RA.RU.311502) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
ООО "КР МЕТРОЛОГИЯ" (RA.RU.312824) | 3 | 3 | 0 | 0 | 3 | 3 | 0 | |||
ФБУ "ИВАНОВСКИЙ ЦСМ" (RA.RU.311260) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
ФБУ "ВОЛОГОДСКИЙ ЦСМ" (RA.RU.311504) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 1 | 0 | 1 | 1 | 1 | 0 | 1 | ||
ФБУ "ДАГЕСТАНСКИЙ ЦСМ" (RA.RU.311505) | РСТ | 2 | 0 | 2 | 0 | 0 | 0 | 0 | ||
ФБУ "БУРЯТСКИЙ ЦСМ" (RA.RU.311275) | РСТ | 4 | 0 | 3 | 1 | 4 | 0 | 3 | ||
ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 6 | 0 | 5 | 0 | 5 | 0 | 4 | ||
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 45 | 3 | 0 | 45 | 4 | 28 | 0 | 28 | |
АО «СМНУ-70» (RA.RU.312154) | 2 | 2 | 0 | 0 | 2 | 2 | 0 | |||
ООО "РАВНОВЕСИЕ" (RA.RU.312660) | 32 | 2 | 28 | 4 | 0 | 30 | 27 | 3 | ||
ООО "ГАЗПРОМ ТРАНСГАЗ ТОМСК" (RA.RU.310626) | 28 | 3 | 0 | 24 | 1 | 14 | 0 | 14 | ||
Западно-Сибирский филиал ФГУП "ВНИИФТРИ" (RA.RU.311579) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 5 | 0 | 5 | 2 | 5 | 0 | 5 | ||
ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 9 | 1 | 0 | 9 | 3 | 5 | 0 | 5 | |
ООО «МЦК» (RA.RU.314560) | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
ДЦМ Ю-ВОСТ ЖД ОАО «РЖД» (RA.RU.310555) | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
АО "ОБЛКОММУНЭНЕРГО" (RA.RU.310575) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
ФБУ "АЛТАЙСКИЙ ЦСМ" (RA.RU.311486) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ФБУ "КАРЕЛЬСКИЙ ЦСМ" (RA.RU.311501) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ФБУ "АСТРАХАНСКИЙ ЦСМ" (RA.RU.311475) | РСТ | 3 | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |
ПАО "РОССЕТИ СИБИРЬ" (RA.RU.312241) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
ООО "НПК АВИАПРИБОР" (РОСС RU.0001.310192) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ЮВОСТ ДЦМ (RA.RU.312723) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
ООО "МОСЭНЕРГОТЕСТ" (RA.RU.313419) | 4 | 1 | 0 | 4 | 0 | 4 | 0 | 4 | ||
ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 2 | 1 | 0 | 2 | 0 | 1 | 0 | 1 |
Стоимость поверки Измерители сопротивления заземления (ИС-20 и ИС-20/1)
Организация, регион | Стоимость, руб | Средняя стоимость |
---|---|---|
ФБУ Калужский ЦСМ Калужская область |
6238 | 2184 |
ФБУ Красноярский ЦСМ Красноярский край |
1334 | 2184 |
ФБУ Пензенский ЦСМ Пензенская область |
1018 | 2184 |
ФБУ ЦСМ им. А.М. Муратшина в Республике Башкортостан Республика Башкортостан |
1621 | 2184 |
ФБУ Тест-С.-Петербург Санкт-Петербург |
1170 | 2184 |
Знак утверждения типа
Знак утверждения типананосится на крышку отсека питания измерителя методом сеткографии и типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям сопротивления заземлений Ф4103-М1
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 12.2.091-2002 Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования
Приказ Минздравсоцразвития России № 1034н от 9 сентября 2011 г. «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности»
Техническая документация изготовителя
Поверка
Поверкаосуществляется по разделу 5 «Методика поверки» руководства по эксплуатации
Ба2.729.008 РЭ, утвержденному ООО «ИЦРМ» 19.04.2019 г.
Основные средства поверки:
-катушки электрического сопротивления Р310 (регистрационный номер в Федеральном информационном фонде 1162-58);
-катушки электрического сопротивления Р321 (регистрационный номер в Федеральном информационном фонде 1162-58);
-
- магазин сопротивлений Р33 (регистрационный номер в Федеральном
информационном фонде 1321-60);
-
- вольтметр С504 (регистрационный номер в Федеральном информационном фонде 10194-85);
-
- частотомер электронно-счетный Ч3-63 (регистрационный номер в Федеральном информационном фонде № 9084-83).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых измерителей с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и (или) на корпус измерителей.
Изготовитель
Частное акционерное общество «Уманский завод «Мегомметр»
(ЧАО «Уманский завод «Мегомметр»)
Адрес: 20300, Украина, г. Умань, ул. Небесной сотни, 49
Юридический адрес: 20300, Украина, Черкасская обл., г. Умань, ул. Советская, 49
Телефон: +38 (04744) 3-32-96,
Факс: +38 (04744) 3-70-18, 3-80-27
E-mail: megommetr@um.ck.ua
Web-сайт: www.megommetr.com
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии»Адрес: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35,36
Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Принцип действия измерителей основан на методе амперметра-вольтметра. Сила переменного тока прямоугольной формы частотой от 265 Гц до 310 Гц наводит полезный сигнал, величина которого пропорциональна электрическому сопротивлению заземляющего устройства и измеряется вольтметром.
Измерители представляют собой четырехзажимный омметр переменного тока и содержат генератор измерительного тока с зажимами Т1 и Т2 и избирательный вольтметр с зажимами П1 и П2 для подключения соответственно токовых и потенциальных электродов.
Измерители выполнены в пластмассовом корпусе, имеющем съемную крышку и ремень для переноски. Съемная крышка в снятом состоянии может быть закреплена на боковой стенке корпуса. На лицевой панели расположены: отсчетное устройство, зажимы для подключения токовых и потенциальных электродов, органы управления и индикации, разъем для подключения внешнего источника.
В нижней части корпуса измерителей имеется отсек для размещения химических источников постоянного тока.
Общий вид измерителей, схема пломбировки от несанкционированного доступа и обозначение мест нанесения знака поверки приведены на рисунке 1.
Места пломбирования
Место нанесения знака
поверки
Рисунок 1 - Общий вид измерителей, схема пломбировки от несанкционированного доступа и обозначение мест нанесения знака поверки
Таблица 1 - Диапазоны измерений сопротивления
Диапазоны измерений электрического сопротивления заземляющих устройств, Ом |
Диапазон допустимых значений электрического сопротивления электродов, кОм | |
потенциальных |
токовых | |
R-ш, Rm или их суммарное сопротивление (Rni+ Rn2)* |
RT1, RT2 или их суммарное сопротивление (RT1+ RT2)* | |
от 0 до 0,3; от 0 до 1 |
от 0 до 2 |
от 0 до 1 |
от 0 до 3; от 0 до 10 |
от 0 до 6 |
от 0 до 3 |
от 0 до 30; от 0 до 100 от 0 до 300; от 0 до 1000 от 0 до 3000; от 0 до 15000 |
от 0 до 12 |
от 0 до 6 |
1 | ||
*- Rm, Rm, Rn, Rt2 - условные обозначения сопротивления электродов, подключаемых к соответствующим зажимам. |
Таблица 2 - измерителей
Наименование характеристики |
Значение |
Пределы допускаемой основной приведенной к верхнему пределу диапазона измерений погрешности измерений электрического сопротивления заземляющих устройств, %:
|
±4,0 ±2,5 |
Пределы допускаемой дополнительной приведенной к верхнему пределу диапазона измерений погрешности измерений электрического сопротивления заземляющих устройств, вызванной изменением температуры окружающей среды от нормальных условий измерений на каждые 10 °С, %: | |
- на диапазоне от 0 до 0,3 Ом |
±4,0 |
- на остальных диапазонах, приведенных в таблице 1 |
±2,5 |
Пределы допускаемой дополнительной приведенной к верхнему пределу диапазона измерений погрешности измерений электрического сопротивления заземляющих устройств, вызванной изменением напряжения питания от внешнего источника питания постоянного тока в диапазонах от 11,5 до 11,9 и от 12,1 до 15 В, %: | |
- на диапазоне от 0 до 0,3 Ом |
±4,0 |
- на остальных диапазонах, приведенных в таблице 1 |
±2,5 |
Напряжение переменного тока на токовых зажимах при разомкнутой внешней цепи при частоте переменного тока от 265 до 310 Гц, В, не более |
36 |
Потребляемый ток, мА, не более |
160 |
Время установления рабочего режима, с, не более |
10 |
Параметры электрического питания:
|
от 11,5 до 15 от 11,5 до 15 |
Нормальные условия измерений: | |
- температура окружающего воздуха, °C |
от +15 до +25 |
- относительная влажность воздуха, % |
от 30 до 80 |
Рабочие условия измерений: -диапазон рабочих температур, °С -относительная влажность при температуре +30 °С без конденсации, % |
от -25 до +55 до 90 |
Габаритные размеры (длинахширинахвысота), мм, не более |
305х125х155 |
Масса, кг, не более |
2,2 |
Средняя наработка на отказ, ч |
7250 |
Средний срок службы, лет |
10 |
Ссылки на другие типы СИ
- 90312-23 Уровнемеры многоканальные
- 75344-19 Программно-аппаратные шифро...
- 13156-92 Счетчики жидкости
- 82850-21 Система автоматизированная ...
- 61047-15 Сигнализаторы газов шлейфовые
- 35831-07 Сигнализаторы
- 14051-07 Счетчики газа бытовые
- 1308-60 Вольтметры щитовые
- 13522-93 Трубки индикаторные с защит...
- 14831-05 Расходомеры вихревые
