Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Калужской области» (ФБУ «Калужский ЦСМ»)

СОГЛАСОВАНО

Заместитель директора по метрологии

ФБУ «Калужский ЦСМ»

&

«I

_А.Ф. Лебедев

«16» ноября 2023 г.

Государственная система обеспечения единства измерений

Генераторы инфранизкочастотные высоковольтные VLF-28CMF, VLF-4022CMF, VLF-6022CMF, VLF-90CMF, VLF-12011CMF

Методика поверки

с изменением 1 г. Калуга 2023 г.

• 1.1 Настоящая методика распространяется на генераторы инфранизкочастотные высоковольтные VLF-28CMF, VLF-6022CMF, VLF-90CMF, VLF-12011CMF, изготавливаемые фирмой High Voltage, Inc.", США (далее - генераторы) и устанавливает порядок проведения первичной и периодической поверок.

• 1.2 Первичной поверке подлежат генераторы до ввода в эксплуатацию и выходящие из ремонта.

Периодической поверке подлежат генераторы, находящиеся в эксплуатации.

• 1.3   Поверка обеспечивает прослеживаемость к государственном эталонам:

- Государственный первичный специальный эталон единицы электрического напряжения постоянного тока - вольта в диапазоне от 1 до 500 кВ (положительной и отрицательной полярностей) ГЭТ 181 - 2022.

• 1.4 Поверка генераторов проводится методом прямых измерений.

2.1 При проведении поверки генераторов должны быть выполнены операции, указанные в таблице 1. Таблица 1 - Операции поверки

2.2 При получении отрицательных результатов при выполнении любой из операций, приведенных в таблице 1, поверка прекращается и генератор признается непригодным к применению.

• 3.1 При проведении поверки должны соблюдаться следующие условия:

• - температура окружающего воздуха от 15 до 25 °C;

• - относительная влажность воздуха от 30 до 80 %;

• - атмосферное давление от 84 до 106 кПа (от 630 до 795 мм рт. ст.);

• - напряжение питающей сети переменного тока от 207 до 253 В;

• 4.1 Поверка генераторов должна осуществляться лицами со средним или высшим техническим образованием, аттестованными в качестве поверителей в установленном порядке, изучившими эксплуатационные документы на поверяемые средства измерений, основные средства измерений и настоящую методику поверки.

• 5 Метрологические и технические требования к средствам поверки

5.1 При проведении поверки генераторов применяются средства поверки (основные и вспомогательные), перечисленные в таблице 2.

Таблица 2 - Основные и вспомогательные средства поверки

Продолжение Таблицы 2

• 5.2 При поверке генераторов допускается использовать аналогичные средства поверки, удовлетворяющие метрологическим требованиям, указанным в таблице 2, которые обеспечат измерение соответствующих параметров с требуемой точностью.

• 5.3 Средства измерений, указанные в таблице 2 должны быть исправны, поверены (аттестованы) в установленном порядке.

• 6.1 Помещение для проведения поверки должно соответствовать правилам техники безопасности и производственной санитарии.

• 6.2 При проведении поверки генераторов необходимо соблюдать правила техники безопасности при эксплуатации электроустановок и требования безопасности, определенные в эксплуатационных документах на поверяемое средство измерений, а также оборудование и средства измерений, применяемые при поверке.

• 6.3 К проведению поверки допускаются лица, прошедшие проверку знаний правил техники безопасности и эксплуатации электроустановок напряжением свыше 1 кВ и имеющие квалификационную группу по технике безопасности не ниже IV.

• 6.4 Все средства измерений, участвующие в поверке должны быть надежно заземлены.

• 6.5 Высоковольтные блоки генераторов во время поверки должны находиться за ограждением, снабженном блокировками.

При проведении внешнего осмотра должно быть установлено соответствие проверяемого прибора следующим требованиям:

• - комплектность и маркировка должны соответствовать руководству по эксплуатации;

• - все органы управления и коммутации должны действовать плавно и обеспечивать надежность фиксации во всех позициях;

• - не должно быть механических повреждений корпуса, лицевой панели, измерительных приборов, органов управления. Незакрепленные или отсоединенные части прибора должны отсутствовать. Внутри корпуса не должно быть посторонних предметов. Все надписи на панелях должны быть четкими и ясными;

• - все разъемы, клеммы и измерительные провода не должны иметь повреждений и должны быть чистыми.

Генераторы, не соответствующие перечисленным требованиям, дальнейшей поверке не подвергаются и бракуются.

• 8 Подготовка к поверке и опробование средства измерений

• 8.1.1  Перед проведением поверки должны быть выполнены следующие подготовительные работы:

• - проверены документы, подтверждающие электрическую безопасность;

• - проведены технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с действующими положениями ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.3-75;

• - средства измерения, используемые при поверке, поверены и подготовлены к работе согласно их руководствам по эксплуатации;

• - поверяемый генератор установить на горизонтальную поверхность строго в вертикальном положении, соблюдая условия и правила, предусмотренные руководством по эксплуатации.

• 8.2.1 Контроль условий проведения поверки по пункту 3.1 должен быть проведен перед началом поверки.

• 8.2.2 Результаты контроля условий поверки считать положительными, если значения температуры окружающего воздуха, относительной влажности воздуха, атмосферного давления, напряжения питающей сети переменного тока, частоты питающей сети и коэффициента искажения синусоидальности кривой напряжения соответствуют значениям, приведенным в пункте 3.1.

• 8.3.1  При опробовании генератора необходимо проверить работоспособность индикаторов и органов управления. Режимы работы генератора, устанавливаемые при переключении различных органов управления, и значения напряжения, отображаемые на индикаторах, должны соответствовать требованиям руководства по эксплуатации.

• 8.3.2 Результаты опробования считаются положительными, если выполняются требования пункта 8.3.1. В противном случае результаты опробования считаются отрицательными, генераторы дальнейшей поверке не подвергаются и бракуются.

• 9 Определение метрологических характеристик

• 9.1.1 Определение переходного сопротивления заземления выполнять с помощью измерителя сопротивления заземления Ф4103-М1, который включается между клеммой заземления и корпусом блока управления генератора, а также между клеммой заземления высоковольтного блока генератора и его корпусом. В качестве контрольных точек на корпусе использовать головки крепежных винтов задней либо передней панелей. Измерения проводить на пределе измерений «0.3 Ом».

Измеренное значение сопротивления должно быть не более 0,05 Ом.

• 9.1.2 При несоблюдении этого требования и наличии дефектов генератор дальнейшей поверке не подвергается и бракуется.

• 9.2.1 Проверку сопротивления изоляции цепей питания выполнять с помощью мегаомметра М4100/3, который включается между контактами сетевой вилки и корпусом генератора.

Измеренное значение сопротивления должно быть не менее 2 МОм.

• 9.2.2 При несоблюдении этого требования и наличии дефектов генератор дальнейшей поверке не подвергается и бракуется.

• 9.3.1 Проверку электрической прочности изоляции цепей питания выполнять с помощью пробойной установки УПУ-10, выход которой включается между соединенными между собой контактами сетевой вилки и корпусом генератора.

Выходное напряжение пробойной установки поднимать плавно, без рывков, до значения 1500 В, выдержать испытательное напряжение в течение 1 минуты, после чего плавно уменьшить до нуля.

Во время подачи испытательного напряжения не должно быть пробоя или поверхностного перекрытия изоляции.

• 9.3.2 При несоблюдении этого требования и наличии дефектов генератор дальнейшей поверке не подвергается и бракуется.

Определение пределов допускаемой относительной погрешности измерения напряжения переменного тока производить методом прямого измерения напряжения, воспроизводимого поверяемым генератором, эталонным делителем напряжения ДН-100э и прибором комбинированным цифровым Щ301-1.

Определение пределов допускаемой относительной погрешности измерения напряжения переменного тока проводить в следующем порядке:

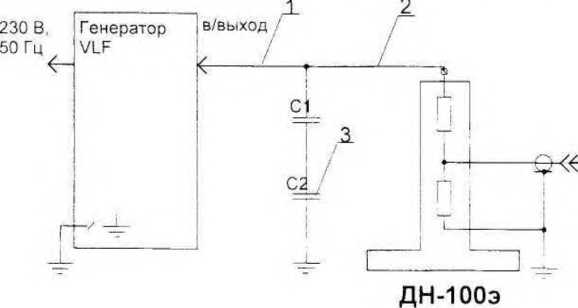

• 9.4.1 Собрать схему измерений, изображенную на рисунке 1.


  ' Щ301-1

• 1 - выходной высоковольтный кабель генератора

• 2 - провод ПВВ-1

• 3 - Cl, С2 - конденсаторы ФМ 100-22

Рисунок 1 - Схема подключения для определения пределов допускаемой абсолютной погрешности измерения напряжения переменного тока.

• 9.4.2 Установить органы управления генератором следующим образом:

• - переключатель «METER MODE» - в положение «шА»;

• - переключатель «OUTPUT FREQUENCY» - в положение «0.1 Hz»;

• - регулятор выходного испытательного напряжения «OUTPUT ADJUST» в положение «0» (против часовой стрелки до упора.

• 9.4.3 подключить генератор к сети питания и включить выключатель сетевого питания «MAIN POWER».

• 9.4.4 Нажать кнопку «ON» выключателя «HIGH VOLTAGE».

• 9.4.5 Перед первым подъемом испытательного напряжения следует выждать примерно 10 минут для того, чтобы масляный насос удалил воздух из системы охлаждения высоковольтного блока.

• 9.4.6 Перевести прибор Щ301-1 в режим измерения постоянного напряжения в диапазоне 100 В.

• 9.4.7 Установить регулятор «OUTPUT ADJUST» в положение 2. Нажать кнопку «ON» выключателя «HIGH VOLTAGE». Когда стрелка прибора отклонится до максимально возможного уровня в положительной части шкалы прибора, установите переключатель

«OUTPUT FREQUENCY» в промежуточное положение между значениями «0,1 Hz» и «0,05 Hz». Таким образом, электромеханическое устройство заблокируется, тем самым позволяя провести поверку генератора в режиме постоянного тока.

• 9.4.8 Регулятором «OUTPUT ADJUST» установить значение величины выходного напряжения генератора соответствующее 10 - 15 % от конечного значения диапазона воспроизведения. Величину устанавливаемого напряжения контролировать по прибору «PEAK KILOVOLTS». Диапазоны воспроизведения напряжения переменного тока для каждой модификации генератора приведены в таблице 3.

Таблица 3 - Диапазон воспроизведения напряжения переменного тока.

9.4.9 Произвести измерение значения величины выходного напряжения генератора, фиксируя показания прибора Щ301-1.

• 9.4.10 Последовательно произвести измерения по пунктам 9.4.8 - 9.4.9 устанавливая на поверяемом генераторе выходное напряжение, соответствующее 20 - 30 %, 40 - 60 %, 70 - 80 % и 90 - 100 % от конечного значения диапазона воспроизведения выходного напряжения переменного тока.

Примечание:  для модификации генераторов VLF-12011CMF устанавливать

максимальное выходное напряжение 100 кВ.

• 9.4.11 Определить основную относительную погрешность измерения напряжения переменного тока по формуле:

^°Г^{Д х 100%}

(7₀ХКд

где U_x - значение напряжения, установленное на поверяемом генераторе;

Uo - значение напряжения, измеренное прибором Щ301-1;

К_д - коэффициент деления делителя ДН-100э.

• 9.4.12 За относительную погрешность измерения напряжения переменного тока принимается наибольшее из значений <5_и, определенное по формуле (1).

• 10.1 Определение пределов допускаемой относительной погрешности измерения напряжения переменного тока.

  • 10.1.1 Результаты поверки считают положительными, если полученные значения допускаемой относительной погрешности измерения напряжения переменного тока не превышают ± 2%.

• 10.2 При положительных результатах поверки соответствие метрологическим требованиям, установленным при утверждении типа, поверяемого генератора подтверждено.

• 10.3  При отрицательных результатах поверки соответствие метрологическим требованиям, установленным при утверждении типа, поверяемого генератора не подтверждено и поверяемый генератор признается непригодным к применению.

• 11.1 Сведения о результатах поверки заносятся в Федеральный информационный фонд по обеспечению единства измерений ФГИС «АРШИН».

• 11.2 По заявлению владельца средства измерений или лица, представившего его на поверку, в случае положительных результатов поверки выдается свидетельство о поверке средства измерений, оформленное в соответствии с действующими нормативно-правовыми документами. Знак поверки наносится на свидетельство о поверке.

• 11.3  В случае отрицательных результатов поверки выдается извещение о непригодности к применению средства измерений с указанием причин.

• 11.4 Требования к оформлению протокола поверки не предъявляются.

Начальник сектора поверки средств измерений электромагнитных и радиотехнических величин ФБУ «Калужский ЦСМ»

Ведущий инженер по метрологии сектора поверки средств измерений электромагнитных и радиотехнических величин

А.В. Поляков

ФБУ «Калужский ЦСМ»

9

Москва

22 декабря 2023 г.

До 2771

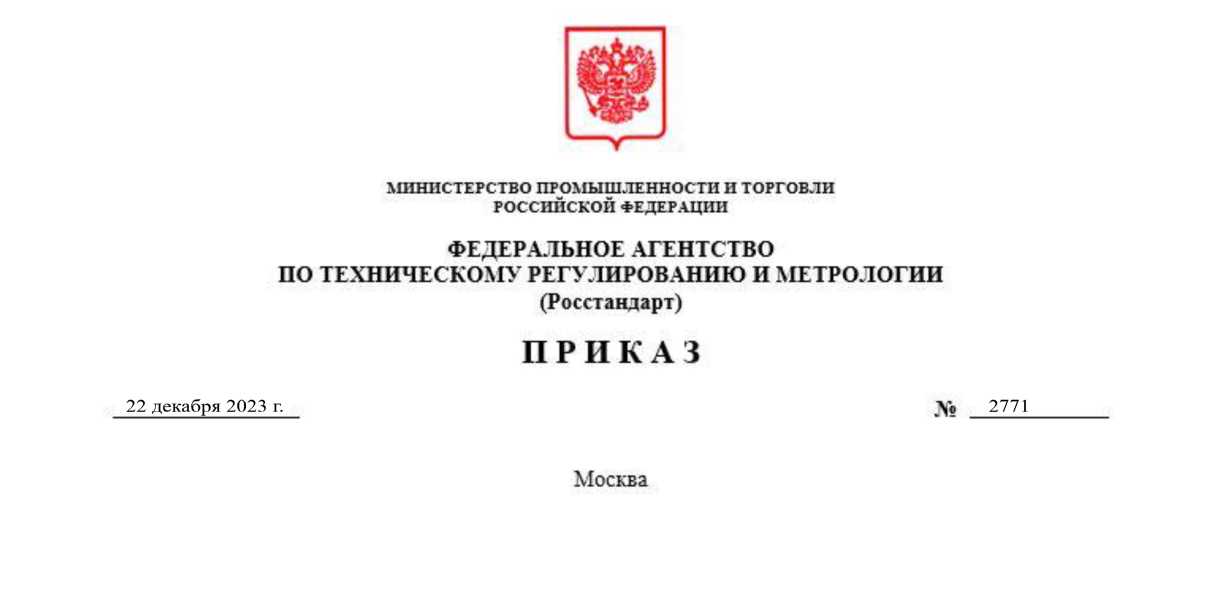

ПРИКАЗ

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

Об установлении методики поверки средств измерений

В соответствии с частью 2 статьи 12 Федерального закона от 26 июня 2008 г. № 102-ФЗ «Об обеспечении единства измерений», пунктом 1 главы I Положения о Федеральном агентстве по техническому регулированию и метрологии, утвержденного постановлением Правительства Российской Федерации от 17 июня 2004 г. № 294 «О Федеральном агентстве по техническому регулированию и метрологии», пунктом 10 и абзацем четвертым пункта 11 Порядка установления, отмены методик поверки и внесения изменений в них, утвержденного приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2907 «Об утверждении порядка установления и изменения интервала между поверками средств измерений, порядка установления, отмены методик поверки и внесения изменений в них, требований к методикам поверки средств измерений», п р и к а з ы в а ю:

• 1. Установить методику поверки «Государственная система обеспечения единства измерений. Генераторы инфранизкочастотные высоковольтные VLF-28CMF, VLF-4022CMF, VLF-6022CMF, VLF-90CMF, VLF-12011CMF. Методика поверки» с изменением № 1, согласованную федеральным бюджетным учреждением стандартизации, метрологии (ФБУ «Калужский ЦСМ»)

  «Государственный и испытаний в 16 ноября 2023

  региональный центр Калужской области» г. для генераторов

  VLF-4022CMF,

инфранизкочастотных высоковольтных   VLF-28CMF,

VLF-6022CMF, VLF-90CMF,  VLF-12011CMF,  производства фирмы

«HIGH VOLTAGE, INC», США, зарегистрированных в Федеральном информационном фонде по обеспечению   единства измерений

(далее - Федеральный фонд) под номером 46568-11, согласно приложению к настоящему приказу.

• 2. Отменить методику поверки «Государственная система обеспечения единства измерений. Генераторы инфранизкочастотные высоковольтные VLF-28CMF, VLF-4022CMF, VLF-6022CMF, VLF-90CMF, VLF-12011CMF. Методика поверки», утвержденную федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС») в феврале 2011 г., для средств измерений, указанных в пункте 1 настоящего приказа.

• 3. Распространить требования настоящего приказа на средства измерений, указанные в пункте 1 настоящего приказа, находящиеся в эксплуатации.

• 4. Управлению метрологии, государственного контроля и надзора Федерального агентства по техническому регулированию и метрологии в течение 5 рабочих дней со дня утверждения настоящего приказа направить в федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» необходимые сведения, предусмотренные настоящим приказом, для внесения в Федеральный фонд.

• 5. Федеральному государственному бюджетному учреждению «Всероссийский научно-исследовательский институт метрологической службы» внести соответствующие изменения в Федеральный фонд.

• 6. Контроль за исполнением настоящего приказа оставляю за собой.

f                                           >

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 646070CB8580659469A85BF6D1B138C0

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 20.12.2022 до 14.03.2024

\_________________/

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «22» декабря 2023 г. № 2771

Государственная система обеспечения единства измерений

Генераторы инфранизкочастотные высоковольтные

VLF-28CMF, VLF-4022CMF, VLF-6022CMF, VLF-90CMF, VLF-12011CMF

Методика поверки

с изменением № 1
