Номер по Госреестру СИ: 79092-20
79092-20 Измерители сопротивления заземления
(ЦС4107)
Назначение средства измерений:
Измерители сопротивления заземления ЦС4107 (далее - измерители) предназначены для измерений электрического сопротивления постоянному току заземляющих устройств с помощью вспомогательных электродов.

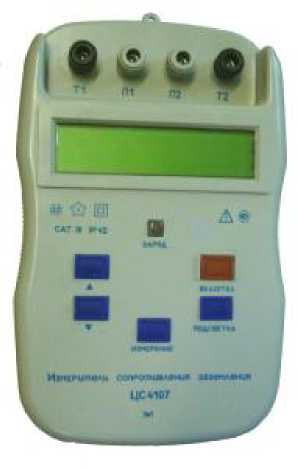

Внешний вид.
Измерители сопротивления заземления
Рисунок № 1
Внешний вид.
Измерители сопротивления заземления
Рисунок № 2
Программное обеспечение
Встроенное программное обеспечение (далее - ПО) измерителей является метрологически значимым. ПО заносится в микроконтроллер измерителей предприятием-изготовителем и недоступно для пользователя. Конструкция измерителей исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Метрологические характеристики измерителей нормированы с учетом влияния встроенного ПО.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО измерителей приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные |
Значение |
Идентификационное наименование ПО |
CS4107 |
Номер версии (идентификационный номер ПО), не ниже |
1.0 |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и на корпус измерителя любым технологическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям сопротивления заземления ЦС4107
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 12.2.091-2002 Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования
Техническая документация изготовителя
Поверка
Поверкаосуществляется по разделу 5 «Методика поверки» руководства по эксплуатации Ба 2.718.028 РЭ, утверждённому ООО «ИЦРМ» 11.06.2020 г.
Основные средства поверки: магазины сопротивлений Р 33-М 1, Р 4831- М 1 (регистрационный номер в Федеральном информационном фонде № 48930-12);
катушки электрического сопротивления измерительные Р310, Р321, Р331
(регистрационный номер в Федеральном информационном фонде 1162-58).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус измерителя, как показано на рисунке 1, на свидетельство о поверке и (или) в паспорт (в составе руководства по эксплуатации).
Изготовитель
Частное акционерное общество «Уманский завод «Мегомметр»
(ЧАО «Уманский завод «Мегомметр»), Украина
Адрес: 20300, Украина, г. Умань, ул. Небесной сотни, д. 49
Телефон: +38 (04744) 3-32-96
Факс: +38 (04744) 3-70-18, 3-80-27
Е-mail: megommetr@email.ua
Web-сайт: www.megommetr.com
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии»Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35,36 Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Принцип действия измерителей основан на формировании измерительного импульсного тока переменной полярности частотой 128 Гц с амплитудным значением силы тока не более 350 мА и максимальным значением выходного напряжения без нагрузки не более 36 В. Измеренное падение напряжения преобразуется с помощью аналого-цифрового преобразователя (далее -АЦП) в цифровую форму и поступает на микроконтроллер, который рассчитывает величину электрического сопротивления. Результат преобразования, соответствующий значению измеряемого электрического сопротивления, отображается на жидкокристаллическом индикаторе (далее - ЖК-индикатор).
Конструктивно измерители выполнены в виде одноблочной конструкции. Все узлы размещены в переносном корпусе из ударопрочной пластмассы. На передней панели корпуса измерителей расположены измерительные зажимы, ЖК-индикатор, индикатор заряда аккумулятора и кнопки управления. На задней стороне корпуса расположен отсек для установки аккумуляторных батарей. В нижней части корпуса расположено гнездо для подключения блока питания.
Работой АЦП и реализацией функций измерителей управляет микроконтроллер по установленной программе. При этом обеспечивается автоматический выбор единиц измерений электрического сопротивления (мОм, Ом, кОм), хранение в памяти результатов предыдущих 50 измерений, индикация превышения уровня помех и допустимого сопротивления вспомогательных электродов.
Измерители используются для:
измерений сопротивления заземления как сосредоточенного, так и контурного (сложного) заземлителя;
измерений активного сопротивления, в том числе сопротивления проводников наземной части заземляющего устройства;
определения коэффициента связи между двумя отдельными заземляющими устройствами;
определения удельного сопротивления грунта.

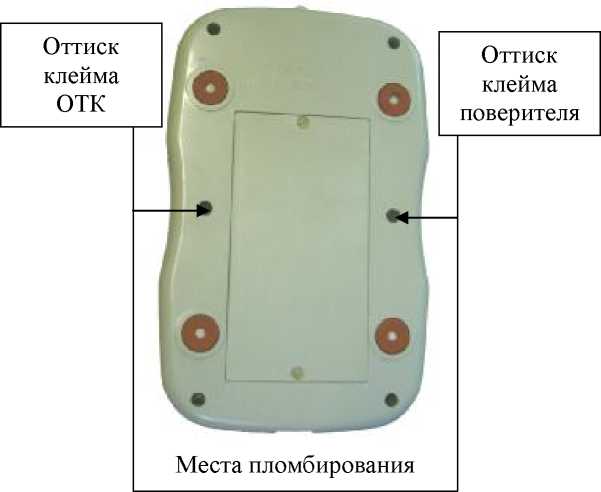

Общий вид измерителей с указанием мест нанесения знака поверки и пломбирования от несанкционированного доступа представлен на рисунке 1.
Рисунок 1 - Общий вид измерителей с указанием мест нанесения знака поверки и пломбирования от несанкционированного доступа
Таблица 4 -
Наименование |
Обозначение |
Количество |
Измеритель сопротивления заземления ЦС4107 |
1 шт. | |
Ремень |
1 шт. | |
Сумка |
1 шт. | |
Адаптер автомобильный |
1 шт. | |
Струбцина |
1 шт. | |
Проводник |
1 шт. | |
Наконечник |
3 шт. | |
Аккумуляторная батарея типа АА |
8 шт. | |
Блок питания 12 В для заряда аккумуляторных батарей |
1 шт. | |
Руководство по эксплуатации |
Ба 2.718.028 РЭ |
1 экз. |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений электрического сопротивления постоянному току |
от 10 мОм до 20 кОм |
Класс точности по ГОСТ 8.401-80 |
2,5 |
Пределы допускаемой относительной основной погрешности измерений электрического сопротивления постоянному току, % |
±2,5 |
Допускаемые значения суммарного электрического сопротивления вспомогательных электродов:
|
от 0 до 1000-Яизм, но не более 50 кОм от 0 до 5 кОм от 0 до 50 кОм |
Продолжение таблицы 2
Наименование характеристики |
Значение |
Пределы допускаемой относительной дополнительной погрешности измерений электрического сопротивления постоянному току от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, % |
±1,25 |
Пределы допускаемой относительной дополнительной погрешности измерений электрического сопротивления постоянному току от изменения относительной влажности свыше 80 до 90 % при температуре +30 °С, % |
±2,5 |
Нормальные условия измерений:
|
от +15 до +25 от 30 до 80 |
Примечание - R^ - значение измеряемого электрического сопротивления постоянному току. |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Частота измерительного тока, Гц |
от 120 до 136 |
Максимальное значение выходного напряжения на токовых зажимах, В |
36 |
Амплитудное значение силы тока в цепи измерения, мА, не более |
350 |
Потребляемая сила тока, А, не более |
1 |
Габаритные размеры (длинахширинахвысота), мм, не более |
230х140х59 |
Масса, кг, не более |
1 |
Напряжение питания постоянного тока*, В |
от 8,8 до 12 |
Рабочие условия измерений: - температура окружающего воздуха, °С |
от -10 до +55 |
- относительная влажность при температуре окружающего воздуха +30 °С, % |
до 90 |
Степень защиты по ГОСТ 14254-2015 |
IP42 |
Средняя наработка на отказ, ч |
10000 |
Средний срок службы, лет |
10 |
* Питание осуществляется от 8 аккумуляторных батарей типа АА емкостью не менее 2 | |
А^ч и напряжением 1,2 В. |
