Номер по Госреестру СИ: 79093-20
79093-20 Микроомметры
(ЦС4105)
Назначение средства измерений:
Микроомметры ЦС4105 (далее - микроомметры) предназначены для измерений электрического сопротивления постоянному току компонентов электрических цепей, не находящихся под напряжением.

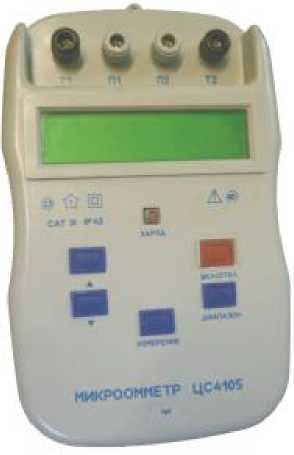

Внешний вид.
Микроомметры
Рисунок № 1
Внешний вид.
Микроомметры
Рисунок № 2
Общие сведения
Дата публикации -
Срок свидетельства - 01.09.2025
Номер записи -
ID в реестре СИ - 1381741
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ЦС4105, Нет модификации, мод. ЦС4105, Микроомметр ЦС4105, Без модификации, -,
Производитель
Изготовитель - ЧАО "Уманский завод "Мегомметр"
Страна - УКРАИНА
Населенный пункт - г.Умань
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний, а оно в случае использования МИ 2803-2014, МИ 2314-2006, МИ 2314-2022 плохое. Практика показала, что существующие наименования типов СИ, представленные в ФГИС АРШИН не придерживаются рекомендаций МИ и хорошая сходимость наблюдается исключительно при ручном формировании массива словосочетаний (например раздел СЧЕТЧИКИ ВОДЫ ТУРБИННЫЕ и электросчетчики).
Отчет "Каталог типов СИ ФГИС АРШИН по разделам областей измерений" сортирует типы СИ в зависимости от выбранного раздела области измерений и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Бесплатный
Статистика
Кол-во поверок - 172
Выдано извещений - 3
Кол-во периодических поверок - 110
Кол-во средств измерений - 18
Кол-во владельцев - 30
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1458 от 2020.09.01 об утверждении типа средств измерений
№2792 от 2021.12.09 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Микроомметры (ЦС4105)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
79093-20 Микроомметры (ЦС4105) ЧАО "Уманский завод "Мегомметр" (УКРАИНА г.Умань) |
71688-18 Тераомметры, миллиомметры, омметры (ПрофКиП Е6-13М (тераомметры), ПрофКиП Е6-18/1М (миллиомметры), ПрофКиП Щ306М (омметры)) Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
Все средства измерений Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
72379-18 06.09.2024 |
Мегаомметры, ЦС0202 ЧАО "Уманский завод "Мегомметр" (УКРАИНА г.Умань) |
ОТ МП |
1 год |
|
14883-19 20.08.2024 |
Мегаомметры, ЭС0202/1-Г, ЭС0202/2-Г ЧАО "Уманский завод "Мегомметр" (УКРАИНА г.Умань) |
ОТ МП |
1 год |
|
11742-19 20.08.2024 |
Микроомметры, Ф4104-М1 ЧАО "Уманский завод "Мегомметр" (УКРАИНА г.Умань) |
ОТ МП |
1 год |
|
11374-19 20.08.2024 |
Измерители сопротивления заземлений, Ф4103-М1 ЧАО "Уманский завод "Мегомметр" (УКРАИНА г.Умань) |
ОТ МП |
1 год |
|
9444-19 20.08.2024 |
Измерители тока короткого замыкания цифровые, Щ41160 ЧАО "Уманский завод "Мегомметр" (УКРАИНА г.Умань) |
ОТ МП |
1 год |
|
79093-20 01.09.2025 |
Микроомметры, ЦС4105 ЧАО "Уманский завод "Мегомметр" (УКРАИНА г.Умань) |
ОТ МП |
1 год |
|
79092-20 01.09.2025 |
Измерители сопротивления заземления, ЦС4107 ЧАО "Уманский завод "Мегомметр" (УКРАИНА г.Умань) |
ОТ МП |
1 год |
Кто поверяет Тераомметры, миллиомметры, омметры (ПрофКиП Е6-13М (тераомметры), ПрофКиП Е6-18/1М (миллиомметры), ПрофКиП Щ306М (омметры))
Стоимость поверки Тераомметры, миллиомметры, омметры (ПрофКиП Е6-13М (тераомметры), ПрофКиП Е6-18/1М (миллиомметры), ПрофКиП Щ306М (омметры))
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Рязанский ЦСМ Рязанская область |
2170 | 2170 |
Программное обеспечение
Встроенное программное обеспечение (далее - ПО) микроомметров является метрологически значимым. ПО заносится в микроконтроллер микроомметров предприятием-изготовителем и недоступно для пользователя. Конструкция микроконтроллеров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Метрологические характеристики микроомметров нормированы с учетом влияния встроенного ПО.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО микроомметров приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
CS4105 |
|
Номер версии (идентификационный номер ПО), не ниже |
1.0 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и на корпус микроомметра любым технологическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к микроомметрам ЦС4105
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 12.2.091-2002 Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования
Техническая документация изготовителя
Поверка
Поверкаосуществляется по разделу 5 «Методика поверки» руководства по эксплуатации
Ба 2.722.061 РЭ, утверждённому ООО «ИЦРМ» 11.06.2020 г.
Основные средства поверки: магазин электрического сопротивления МСР Р 4830/1 ( регистрационный номер в
Федеральном информационном фонде 4614-74);
шунты измерительные стационарные взаимозаменяемые 75 ШСМ (регистрационный номер в Федеральном информационном фонде 26907-04);
катушки электрического сопротивления измерительные Р310, Р321 (регистрационный номер в Федеральном информационном фонде 1162-58).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус микроомметра, как показано на рисунке 1, на свидетельство о поверке и (или) в паспорт (в составе руководства по эксплуатации).
Изготовитель
Частное акционерное общество «Уманский завод «Мегомметр»
(ЧАО «Уманский завод «Мегомметр»), Украина
Адрес: 20300, Украина, г. Умань, ул. Небесной сотни, д. 49
Телефон: +38 (04744) 3-32-96
Факс: +38 (04744) 3-70-18, 3-80-27
Е-mail: megommetr@email.ua
Web-сайт: www.megommetr.com
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии»Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35,36 Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Принцип действия микроомметров основан на измерении падения напряжения постоянного тока на участке цепи, возникающего при протекании через него силы постоянного тока. Напряжение постоянного тока преобразуется с помощью
аналого-цифрового преобразователя (далее - АЦП) в цифровую форму и отображается на жидкокристаллическом индикаторе (далее - ЖК-индикатор).
Конструктивно микроомметры выполнены в виде одноблочной конструкции. Все узлы размещены в переносном корпусе из ударопрочной пластмассы. На передней панели корпуса микроомметров расположены измерительные зажимы, ЖК-индикатор, индикатор заряда аккумулятора и кнопки управления. На задней стороне корпуса расположен отсек для установки аккумуляторных батарей. В нижней части корпуса расположено гнездо для подключения блока питания.
Работой АЦП и реализацией функций микроомметров управляет микроконтроллер по установленной программе. При этом обеспечивается автоматический выбор единиц измерений электрического сопротивления (мкОм, мОм, Ом), хранение в памяти результатов предыдущих 20 измерений и автоматический выбор диапазона измерения.
Микроомметры используются для измерений:
переходного электрического сопротивления высоковольтных переключателей и разъединителей;
электрического сопротивления паяных, сварных и винтовых соединений;
электрического сопротивления контактов в местах присоединения и наземной части цепей заземляющих устройств;
активного электрического сопротивления шин, проводов, кабелей, обмоток электрических машин.
Режим работы микроомметров может быть автоматическим или ручным.

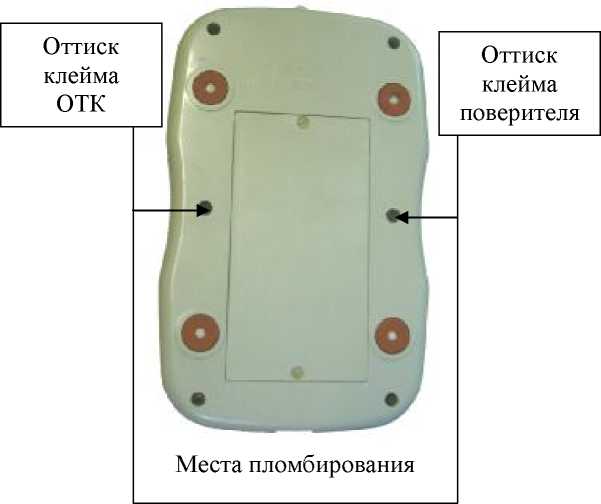

Общий вид микроомметров с указанием мест нанесения знака поверки и пломбирования от несанкционированного доступа представлен на рисунке 1.
Рисунок 1 - Общий вид микроомметров с указанием мест нанесения знака поверки и пломбирования от несанкционированного доступа
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Микроомметр ЦС4105 |
1 шт. | |
|
Ремень |
1 шт. | |
|
Сумка |
1 шт. | |
|
Зажим |
2 шт. | |
|
Щуп |
2 шт. | |
|
Проводник |
2 шт. | |
|
Аккумуляторная батарея типа АА |
8 шт. | |
|
Блок питания 12 В для заряда аккумуляторных батарей |
1 шт. | |
|
Руководство по эксплуатации |
Ба 2.722.061 РЭ |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазоны измерений электрического сопротивления постоянному току |
от 100 мкОм до 3 мОм от 1 мОм до 300 мОм от 0,1 Ом до 50 Ом |
|
Класс точности по ГОСТ 8.401-80 |
2,5 |
|
Пределы допускаемой относительной основной погрешности измерений электрического сопротивления постоянному току, % |
±2,5 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной дополнительной погрешности измерений электрического сопротивления постоянному току от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, % |
±1,25 |
|
Пределы допускаемой относительной дополнительной погрешности измерений электрического сопротивления постоянному току от изменения относительной влажности свыше 80 до 90 % при температуре +30 °С, % |
±2,5 |
|
Нормальные условия измерений:
|
от +15 до +25 от 30 до 80 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Потребляемая сила тока, А, не более |
0,25 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
230х140х59 |
|
Масса, кг, не более |
1 |
|
Напряжение питания постоянного тока*, В |
от 8,8 до 12 |
|
Рабочие условия измерений: - температура окружающего воздуха, °С |
от -10 до +55 |
|
- относительная влажность при температуре окружающего воздуха +30 °С, % |
до 90 |
|
Степень защиты по ГОСТ 14254-2015 |
IP42 |
|
Средняя наработка на отказ, ч |
10000 |
|
Средний срок службы, лет |
10 |
|
* Питание осуществляется от 8 аккумуляторных батарей типа АА емкостью не менее 2 | |
|
А^ч и напряжением 1,2 В. | |
