Номер по Госреестру СИ: 9444-19
9444-19 Измерители тока короткого замыкания цифровые
(Щ41160)
Назначение средства измерений:
Измерители тока короткого замыкания цифровые Щ41160 (далее по тексту -измерители) предназначены для измерений силы переменного тока однофазного короткого замыкания цепи фаза-нуль в сетях переменного тока 220 В, частотой 50 Гц с глухо заземлённой нейтральной точкой питающего трансформатора и углом сдвига фаз между напряжением и током (30±25) °.

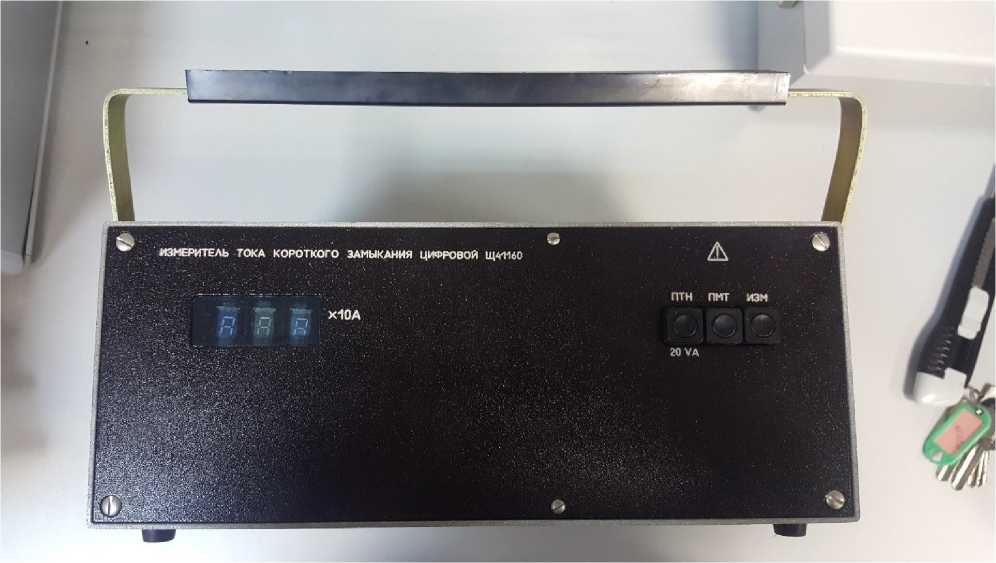

Внешний вид.
Измерители тока короткого замыкания цифровые
Рисунок № 1
Внешний вид.
Измерители тока короткого замыкания цифровые
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится на корпус измерителя способом сеткографии и типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям тока короткого замыкания цифровые Щ41160
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Техническая документация изготовителя
Поверка
Поверкаосуществляется по разделу 5 «Методика поверки» руководства по эксплуатации Ба2.718.044 РЭ, утвержденному ООО «ИЦРМ» 12.04.2019 г.
Основные средства поверки:
-
- амперметр Д5017 (регистрационный номер в Федеральном информационном фонде № 5924-77);
-
- вольтметр Д5015 (регистрационный номер в Федеральном информационном фонде № 4195-74);
-
- фазометр Д364 (регистрационный номер в Федеральном информационном фонде № 3968-73);
-
- катушка электрического сопротивления Р321 (регистрационный номер в
Федеральном информационном фонде № 1162-58).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых измерителей с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и (или) на корпус измерителей.
Изготовитель
Частное акционерное общество «Уманский завод «Мегомметр»
(ЧАО «Уманский завод «Мегомметр»)
Адрес: 20300, Украина, г. Умань, ул. Небесной сотни, 49
Юридический адрес: 20300, Украина, Черкасская обл., г. Умань, ул. Советская, 49 Телефон: +38 (04744) 3-32-96,
Факс: +38 (04744) 3-70-18, 3-80-27
E-mail: megommetr@um.ck.ua
Web-сайт: www.megommetr.com
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии»Адрес: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35,36
Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Принцип действия измерителей основан на измерении значений силы переменного тока короткого замыкания (далее - к.з.) с ограничением времени протекания силы переменного тока, длительностью не более 10 мс. Однофазное к.з. производится через тиристор и шунт. Время протекания силы переменного тока к.з. определяется временем открытого состояния тиристора. При к.з. в цепи происходят переходные процессы. Для устранения апериодической составляющей силы переменного тока к.з. измерение проводится в два такта. Во время первого такта измеряется угол сдвига фаз между током и напряжением переменного тока во время к.з., а затем производится повторное короткое замыкание в момент, соответствующий измеренному углу сдвига фаз. Если на каком-либо участке цепи питания образуется падение напряжения переменного тока на 36 В и более, то измеритель должен отключаться.
Измерители выполнены в виде переносного прибора, снабжены ручкой для переноски и состоят из следующих функциональных блоков: питания, защиты, управления, управления тиристором, логики, аналого-цифрового преобразователя, индикации.
Измерители сохраняют информацию после отключения от сети.

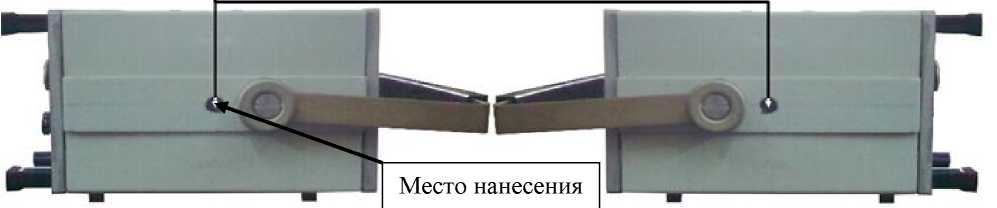

Общий вид измерителей, схема пломбировки от несанкционированного доступа и обозначение мест нанесения знака поверки приведены на рисунке 1.
Места пломбирования
Место нанесения
Рисунок 1- Общий вид измерителей, схема пломбировки от несанкционированного доступа и обозначение мест нанесения знака поверки
Программное обеспечение отсутствует.
Таблица 2 - Комплектность измерителей
Наименование |
Обозначение |
Количество |
Измеритель тока короткого замыкания цифровой Щ41160 |
Ба2.718.044 |
1 шт. |
Провод соединительный (ФАЗА) |
Ба6.640.281 СБ |
1 шт. |
Провод соединительный (НУЛЬ) |
Ба6.640.282 СБ |
1 шт. |
Сумка |
Ба4.165.007 СБ |
1 шт. |
Вставка плавкая |
ВПБ6-5 |
1 шт. |
Руководство по эксплуатации |
Ба2.718.044 РЭ |
1 экз. |
Кабель |
Ба6 640.028 СБ |
1 шт.* |
Ремонтная документация согласно ведомости документов для ремонта |
Ба2.718.044 ВР |
1 компл. * |
* - поставляется по требованию заказчика |
Таблица 1- измерителей
Наименование характеристики |
Значение |
Диапазон измерений силы переменного тока, А |
от 10 до 1000 |
Пределы допускаемой основной относительной погрешности измерений силы переменного тока, % |
* 5 =± 10 +1 |
Пределы допускаемой дополнительной относительной погрешности измерений силы переменного тока, вызванной изменением угла сдвига фаз между напряжением и током в пределах от 5 до 55°, в долях от основной погрешности |
0,5 |
Время установления рабочего режима, мин, не более |
5 |
Продолжительность непрерывной работы, ч, не более |
8 |
Время перерыва до повторного включения, мин, не менее |
15 |
Потребляемая мощность, В • А, не более |
20 |
Параметры электрического питания от сети переменного тока: | |
- напряжение переменного тока, В |
от 198 до 242 |
- частота переменного тока, Гц |
50±0,5 |
Рабочие условия измерений:
|
от -30 до +40 90 |
Габаритные размеры (длинахширинахвысота), мм, не более |
335х305х140 |
Масса измерителя, кг, не более |
5,3 |
Средняя наработка на отказ, ч |
6250 |
Средний срок службы, лет |
8 |
* - В формуле расчета пределов допускаемой основной относительной погрешности измерений силы переменного тока: 1к -верхнее значение диапазона измерений, А; I -значение силы переменного тока, А. |
