Номер по Госреестру СИ: 51180-19
51180-19 Машины координатные измерительные
(ACCURA)
Назначение средства измерений:
Машины координатные измерительные ACCURA (далее КИМ) предназначены для измерений геометрических размеров деталей сложной формы, отклонения формы и расположения поверхностей элементов деталей.
Внешний вид.
Машины координатные измерительные

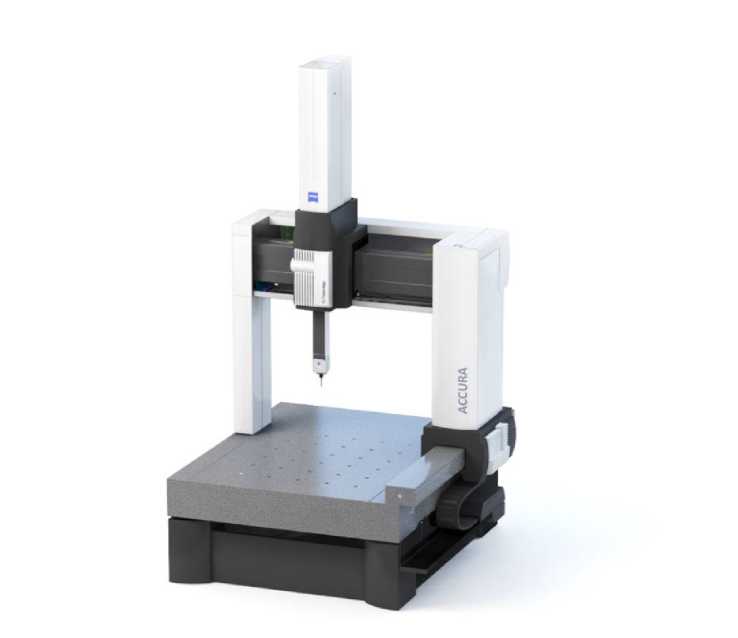

Рисунок № 1
Внешний вид.
Машины координатные измерительные

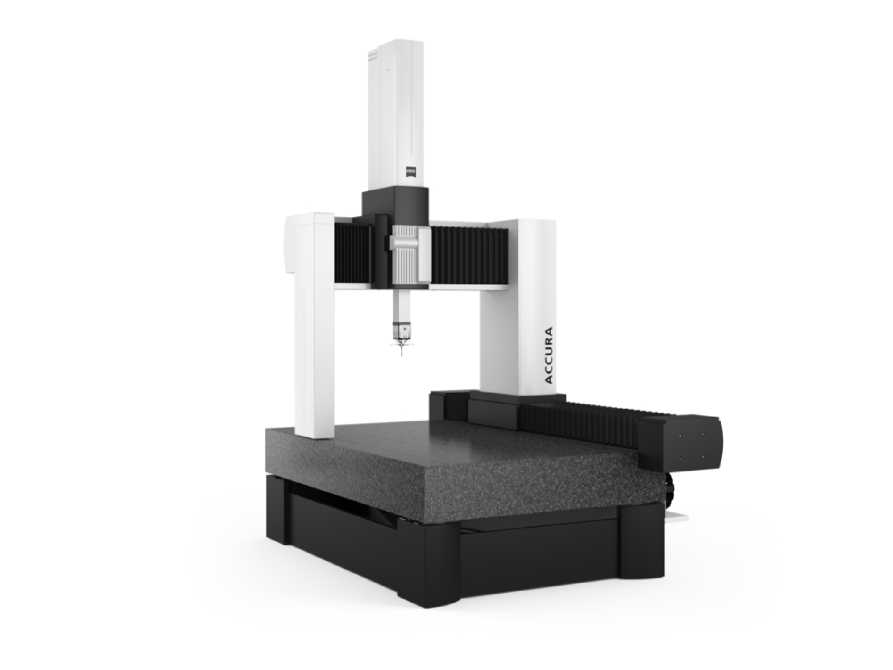

Рисунок № 2
Внешний вид.
Машины координатные измерительные

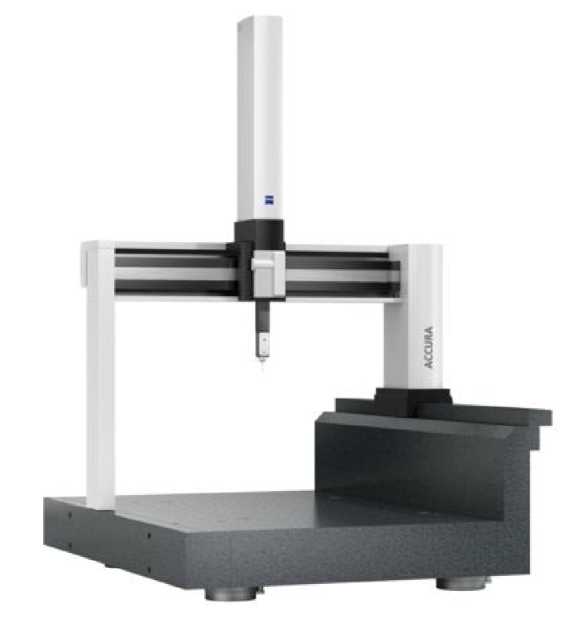

Рисунок № 3
Общие сведения
Дата публикации - 09.09.2019
Срок свидетельства - 17.07.2024
Номер записи - 172300
ID в реестре СИ - 718417
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, мод. ACCURA 9/12/8, мод. ACCURA 16/24/15, ACCURA, мод. ACCURA 16/24/10, Accura мод. 12/18/10, ACCURA II 12/18/10, ACCURA 9/16/8, Accura 9/12/8, Accura 16/24/10, ACCURA 12/24/10, ACCURA 12/18/10, ACCURA 9/16/8, ACCURA 9/12/8, ACCURA 12/24/10, ACCURA 12/18/10, 16/24/15, 12/18/10,
Производитель
Изготовитель - Фирма "Carl Zeiss Industrielle Messtechnik GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
