Номер по Госреестру СИ: 68183-17
68183-17 Машины координатные измерительные
(MMZ G 30/100/25)
Назначение средства измерений:
Машины координатные измерительные MMZ G 30/100/25 (далее КИМ) предназначены для измерений геометрических размеров и формы деталей, для контроля деталей в условиях серийного производства в цеховых условиях.

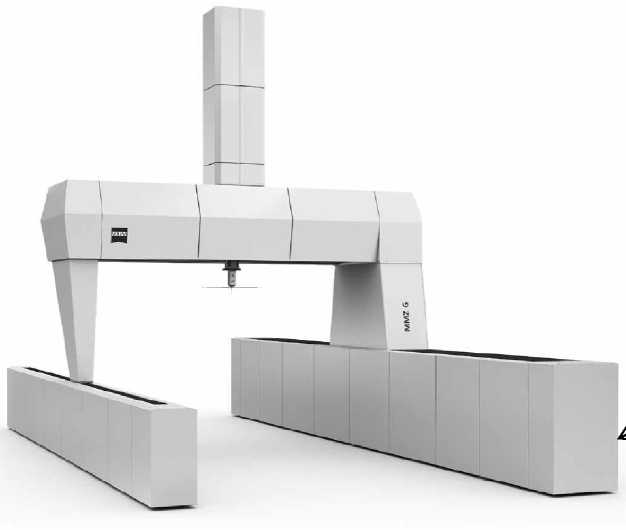

Внешний вид.
Машины координатные измерительные
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 01.08.2022
Номер записи - 159812
ID в реестре СИ - 382212
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет модификации, MMZ G 30/100/25, -,
Производитель
Изготовитель - Фирма "Carl Zeiss Industrielle Messtechnik GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Город Уфа расположен в Предуралье, в 1 363 километрах к востоку от Москвы. Уфа - столица Республики Башкортостан, крупный промышленный и культурный центр, железнодорожная станция, узел автомобильных дорог. Население (2010) 1 062 300 жителей. Разница во времени между Уфой и Москвой составляет два часа.
Уфа занимает площадь 708 км, лежит в долине притока Камы реки Белой при слиянии рек Уфа и Дема, междуречье которых образует Уфимский полуостров. Город расположен на холмистой равнине, протянувшейся на 53 километра с севера на юг и на 28 километров с востока на запад. Для региона характерен умеренно-континентальный климат с довольно холодной и продолжительной зимой, теплыми и влажными летними месяцами. Среднегодовая температура: +3,4C; средняя температура января: -14 C; средняя температура июля: +19 C. Годовое количество осадков: 577 мм.
В настоящее время в структуре городского промышленного производства наибольшую долю занимают нефтепереработка, химическая промышленность и машиностроение. Среди ведущих предприятий города - ООО "Нефтегазодобывающее управление "Уфанефть", ОАО "Уфимский НПЗ", Ново-Уфимский НПЗ, ОАО "Уфанефтехим", Уфимское моторостроительное производственное объединение (УМПО), Уфимское приборостроительное производственное объединение, ОАО "Уфимкабель", ФГУП Уфимский завод микроэлектроники "Магнетрон", ОАО "Уфимский завод "Промсвязь", НПП "Полигон", "Уфимский завод цветных металлов", Уфимский экспериментальный завод "Эталон". Развита деревообрабатывающая промышленность, строительный комплекс, легкая промышленность, пищевая промышленность, энергетика, фармацевтическая промышленность.
Отчет "Анализ рынка поверки в Уфе" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Уфа.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 8
Выдано извещений - 0
Кол-во периодических поверок - 5
Кол-во средств измерений - 1
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1664 от 2017.08.01 Об утверждении типов средств измерений
Наличие аналогов СИ: Машины координатные измерительные (MMZ G 30/100/25)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
68183-17 Машины координатные измерительные (MMZ G 30/100/25) Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
68342-17 Машины координатные измерительные (КИМ-500, КИМ-750, КИМ-1000, КИМ-1200, КИМ-1400, КИМ-1800) ООО "Лапик" (РОССИЯ г.Саратов) |
|
68183-17 Машины координатные измерительные (MMZ G 30/100/25) Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
69917-17 Машины координатные измерительные (КИМ-1000П) Общество с ограниченной ответственностью "Лапик" (ООО "Лапик") (РОССИЯ г. Саратов) |
Все средства измерений Общество с ограниченной ответственностью "Лапик" (ООО "Лапик")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
10048-85 |
Машины длиномерные, Нет данных Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
10060-85 |
Уровни совпадений, Нет данных Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
10061-85 |
Угломеры оптические, Нет данных Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
10089-85 |
Машины универсальные длиномерные, Нет данных Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
10116-85 |
Тахеометры, Дальта 010В Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
10117-85 |
Теодолиты, THEO-010В Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
10118-85 |
Теодолиты, THEO-020В Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
10119-85 |
Теодолиты, THEO-080В Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
10331-86 |
Рейки нивелирные прецизионные, 3М Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
10363-86 |
Приборы для поверки угольников 90 град., 2401 Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
10474-86 |
Лупы измерительные, Карл Цейс Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
10565-86 |
Квадранты оптические (угломерные уровни с микроскопом), Нет данных Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
10566-86 |
Столы оптические круговые делительные, OKT 315 Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
5 лет | |
|
10597-86 |
Штангенциркули, EN 111 Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
10598-86 |
Штангенвысотомеры с делениями, N 1653 Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
10653-86 |
Микроскопы большие инструментальные, DC Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
10674-86 |
Приборы для измерения зубчатых колес, TA 450S Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
10675-86 |
Приборы для контроля зубчатых колес в двухпрофильном зацеплении, ZA 450S Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
10676-86 |
Биениемеры комплексного двухпрофильного контроля, M-200 Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
10959-87 |
Столы оптические круговые делительные, OKT 320 S Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
10960-87 |
Головки делительные оптические, P1 Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
11001-87 |
Приборы для измерения прямолинейности, GM1200 Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
11150-87 |
Проекторы измерительные, МП320 Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
11193-88 |
Микрометры, 522 Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
11194-88 |
Микрометры, 523 Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
11195-88 |
Микрометры, 524 Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
11196-88 |
Системы измерительные длиномерные, 1DL1 Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
11197-88 |
Системы измерительные длиномерные, 1DL500 Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
11198-88 |
Нутромеры, 5, 6, 7, 8 Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
11389-88 |
Индикаторы часового типа, 3515, 3516, 3518 Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
11451-88 |
Индикаторы увеличенные стрелочные, IKF10, IKF30, IKF100 Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
11452-88 |
Индикаторы малогабаритные часового типа, 3406 Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
11508-88 |
Нивелиры прецизионные, N1005A Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
12168-90 |
Машины длиномерные, LMM 0,5 - 1000 С Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
13053-89 |
Спектрофотометры, Спекорд М400 Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
16166-02 01.06.2007 |
Машины трехкоординатные измерительные, PRISMO Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
16166-13 21.06.2024 |
Машины координатные измерительные, PRISMO Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
16166-97 01.05.2002 |
Машины координатные измерительные, PRISMO Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
16167-02 01.06.2007 |
Машины трехкоординатные измерительные, MMZ Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
16167-97 01.05.2002 |
Машины координатные измерительные, MMZ Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
16168-02 01.06.2007 |
Машины трехкоординатные измерительные, Eclipse Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
16579-02 01.06.2007 |
Машины трехкоординатные измерительные, UPMC CARAT Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
16579-97 01.10.2002 |
Машины трехкоординатные измерительные, UPMC CARAT Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
19631-00 01.06.2005 |
Машины трехкоординатные измерительные, VISTA Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
23296-02 01.07.2007 |
Машины трехкоординатные измерительные, CONTURA Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
23849-02 01.12.2007 |
Машины трехкоординатные измерительные, SMC Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
28248-04 |
Машина трехкоординатная измерительная, C-400 Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
29992-05 01.10.2010 |
Машины трехкоординатные измерительные, SPECTRUM™ Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
29993-05 01.10.2010 |
Машины трехкоординатные измерительные, ACCURA™ Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
36187-07 01.12.2012 |
Машины трехкоординатные измерительные, PRO/PRO-T Select, PRO/PRO-T Compact, PRO/PRO-T Premium Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
36187-15 23.12.2024 |
Машины координатные измерительные, PRO/PRO T Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
36514-07 01.01.2013 |
Машины трехкоординатные измерительные, CONTURA G2 Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
36602-07 01.01.2013 |
Машины трехкоординатные измерительные, GageMax Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
36602-17 03.04.2022 |
Машины координатные измерительные, GageMax Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
36879-08 01.02.2013 |
Машины трехкоординатные измерительные, MMZ B 2000/MMZ B 2500 Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
36891-08 01.02.2013 |
Машины трехкоординатные измерительные, CenterMax Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
36891-17 03.04.2022 |
Машины координатные измерительные, CenterMax Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
36892-08 01.02.2013 |
Машины трехкоординатные измерительные, F25 Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
50781-12 30.07.2017 |
Машины координатные измерительные, DuraMax Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
51180-12 13.09.2017 |
Машины координатные измерительные, ACCURA Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
53881-13 24.06.2018 |
Машины координатные измерительные, O-INSPECT Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
53889-13 |
Машина координатная измерительная, ACCURA MASS 16/24/14 Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
54225-13 21.06.2024 |
Машины координатные измерительные, CONTURA G2 Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
65074-16 09.09.2026 |
Машины координатные измерительные, MMZ, исп. MMZ G, MMZ M, MMZ T Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
68183-17 01.08.2022 |
Машины координатные измерительные, MMZ G 30/100/25 Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
9457-84 |
Спектрофотометры, Спекорд М40 Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год (ГОСТ 8.002-71) | |
|
9815-84 |
Спектрофотометры, Спекорд М80, Спекорд М85 Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
9927-85 |
Спектрофотометры, Спекол-11 Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
9928-85 |
Спектрофотометры, Спекол-200, Спекол 210-211-2120-221 Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
74016-19 11.02.2024 |
Машины координатные измерительные, CONTURA Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
51180-19 17.07.2024 |
Машины координатные измерительные, ACCURA Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
77153-19 |
Машина координатная измерительная, ECLIPSE Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
79032-20 01.09.2025 |
Машины координатно-измерительные, DuraMax и DuraMax HTG Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
79180-20 11.09.2025 |
Машины координатные измерительные, O-INSPECT Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Отчет позволяет оценить какими эталонами поверяется конкретный тип СИ в различных организациях.
Выводится список эталонов и организаций, а также, количество поверок, выполненных эталоном, выбранного типа СИ
Анализируемый период: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
Бесплатный
Кто поверяет Машины координатные измерительные (КИМ-1000П)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 2 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО "МОСЭНЕРГОТЕСТ" (RA.RU.313419) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Машины координатные измерительные (КИМ-1000П)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
КИМ оснащены программным обеспечением CMM-OS, CALYPSO, HOLOS, CALIGO.
Вычислительные алгоритмы CMM-OS, CALYPSO, HOLOS, CALIGO расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы. CMM-OS, CALYPSO, HOLOS блокируют редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать измеренные значения.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Программное обеспечение
|
Идентификационное наименование ПО |
CMM-OS |
CALYPSO |
HOLOS |
CALIGO |
|
Номер версии (идентификационный номер) ПО |
5x и выше |
5x и выше |
2x и выше |
2x и выше |
|
Цифровой идентификатор ПО |
- |
- |
- |
- |
|
Другие идентификационные данные (если имеются) |
- |
- |
- |
- |
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Главной защитой ПО является USB-ключ-заглушка. HASP (программа, направленная на борьбу с нарушением авторских прав на компьютерное пиратство) использует 128-битное шифрование по алгоритму AES (симметричный алгоритм блочного шифрования информации), что позволяет предотвратить неавторизованное использование ПО.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосят на титульный лист руководства по эксплуатации типографским способом, а также на торец КИМ методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы устанавливающие требования к машинам координатным измерительным MMZ G 30/100/25
ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 140-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм
Техническая документация фирмы - изготовителя
Поверка
Поверкаосуществляется по документу МП №203-44-2017 «Машины координатные измерительные MMZ G 30/100/25. Методика поверки» утвержденному ФГУП «ВНИИМС» 03 мая 2017 г.
Основные средства поверки:
-
- меры длины концевые плоскопараллельные 3-го разряда по ГОСТ Р 8.763-2011
-
- керамическая сфера из комплекта мер для поверки систем томографических General Electric диаметром 20-30 мм, (регистрационный номер в Федеральном информационном фонде № 54705-13)
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых КИМ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма Carl Zeiss Industrielle Messtechnik GmbH, ГерманияАдрес: Carl-Zeiss-Strasse 22, 73447 Oberkochen, Germany
Телефон: +49 7364 20 8084
Факс: +49 7364 20 8091
E-mail: imt.hotline@zeiss.de
W eb-сайт: http://www.zeiss.de/industrial-metrology/de_de/home.html
Заявитель
Общество с ограниченной ответственностью «Индустриал Метролоджи Групп» ИНН 7723423106
Адрес:115088, г. Москва ул. Южнопортовая, дом 5, стр. 1 Телефон:+7 (495) 008-38-38
E-mail: info@inmetrgroup.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»
ИНН 7736042404
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: (495) 437-55-77, факс: (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия КИМ основан на поочередном измерении координат определенного числа точек поверхности детали и последующих расчетах линейных и угловых размеров, отклонений размера, формы и расположения в соответствующей системе координат.
Конструкция машины портальная, с неподвижным измерительным столом, боковым приводом портала. Пиноль и направляющие по осям X и Z выполнены из керамики. Три направляющие КИМ образуют декартову базовую систему координат X,Y,Z, в которой расположена трехмерная измерительная головка VAST Gold, VAST XT Gold, VAST XTR Gold, RDS, VAST XXT. Дополнительно КИМ могут оснащаться набором контактных щупов различного диаметра и формы, световыми барьерами безопасности, а также бесконтактными (оптическими и лазерными) сканирующими системами LineScan и Viscan. Возможна комплектация одной КИМ несколькими измерительными головками, в том числе, бесконтактными.
Измерения производятся в ручном и автоматическом режимах. Ручной режим управления прибором осуществляется с клавиатуры компьютера или при помощи пульта управления, переключающегося на замедленный ход. Автоматический режим реализуется от компьютерной станции, по заранее составленной программе.
Опломбирование КИМ от несанкционированного доступа не предусмотрено.
Рисунок 1 - Общий вид координатных измерительных машин MMZ G 30/100/25
Место нанесения знака утверждения типа
Таблица 5 - Комплектность КИМ MMZ G 30/100/25
|
Наименование |
Обозначение |
Количество |
|
Машина координатная измерительная MMZ G 30/100/25 |
1 шт. | |
|
Пульт управления |
1 шт. | |
|
Шкаф управления |
1 шт. | |
|
Световой барьер безопасности (по дополнительному заказу) |
1 компл. | |
|
Калибровочная сфера диаметром (30,0±0,1) мм |
1 шт. | |
|
Приспособления для закрепления измеряемой детали (по дополнительному заказу) |
1 компл. | |
|
Комплект сменных измерительных наконечников (по дополнительному заказу) |
1 компл. | |
|
Руководство по эксплуатации |
1 экз. | |
|
Методика поверки |
МП №203-44-2017 |
1 экз. |
Таблица 2 - Технические и метрологические характеристики КИМ MMZ G 30/100/25
|
Г абаритные размеры, мм |
Диапазон измерений, мм |
Масса, кг, не более | ||||
|
длина |
ширина |
высота |
X |
Y |
Z | |
|
13100 |
4929 |
6807 |
От 0 до 3000 |
От 0 до 10000 |
От 0 до 2500 |
26700 |
Таблица 3 - Метрологические характеристики КИМ MMZ G 30/100/25
|
Пределы допускаемой абсолютной объемной погрешности MPEe (Ь=длина в мм), мкм |
Пределы допускаемой абсолютной погрешности измерительной головки MPEP, мкм | ||
|
VAST Gold/ VAST XT Gold/ VAST XTR Gold |
VAST XXT/ RDS |
VAST Gold/ VAST XT Gold/ VAST XTR Gold |
VAST XXT/ RDS |
|
±(3,6+L/375) |
±(4,2+L/325) |
±3,6 |
±4,2 |
Таблица 4 - Условия эксплуатации КИМ MMZ G 30/100/25
|
Нормальная область значений температуры, °C |
от +18 до +22 |
|
Допускаемое изменение температуры |
1 °С/ч; 2 °С/д; 0,5 °С/м |
|
Диапазон рабочих температур, °С |
от +10 до +35 |
|
Относительная влажность воздуха, % |
от 40 до 70 без конденсата |
|
Расход воздуха, л/мин |
18 |
Продолжение таблицы 4
|
Давление сжатого воздуха, кПа |
от 600 до 1000 |
|
Требования к электропитанию, В |
220±22 |
|
Частота переменного тока, Гц |
50/60 |
