Номер по Госреестру СИ: 36187-15
36187-15 Машины координатные измерительные
(PRO/PRO T)
Назначение средства измерений:
Машины координатные измерительные PRO/PRO T (далее КИМ) предназначены для измерений геометрических размеров корпусных деталей сложной формы (рам, шасси, капотов двигателей и т.д.), тяжелых громоздких деталей, отливок, деталей космической техники, контроля технологической оснастки в автомобильной, судостроительной и авиационной промышленности и в станкостроении.
Внешний вид.

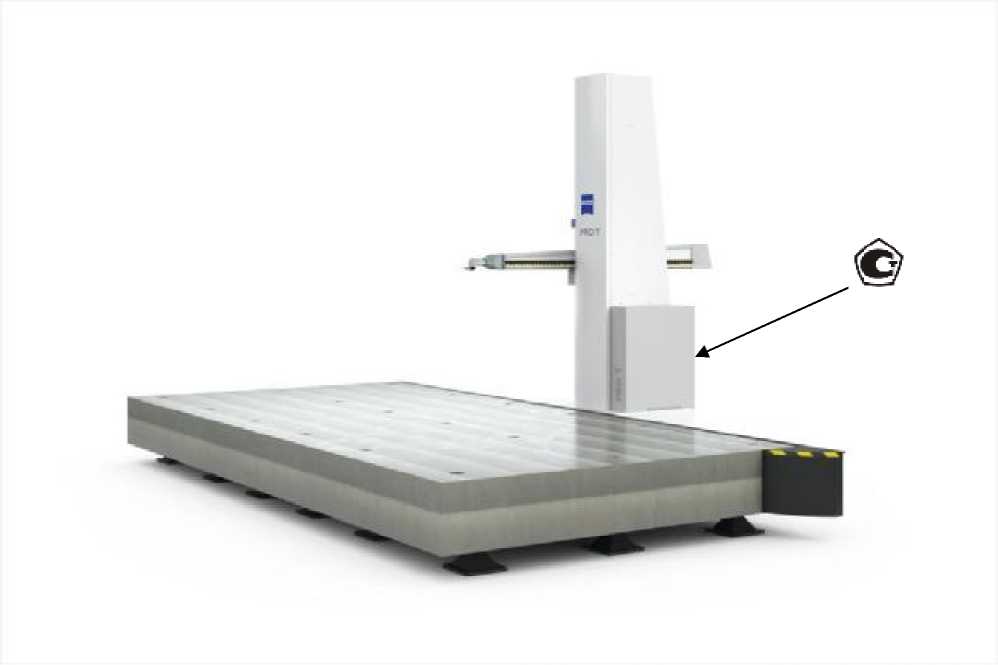

Машины координатные измерительные
Рисунок № 1
Внешний вид.

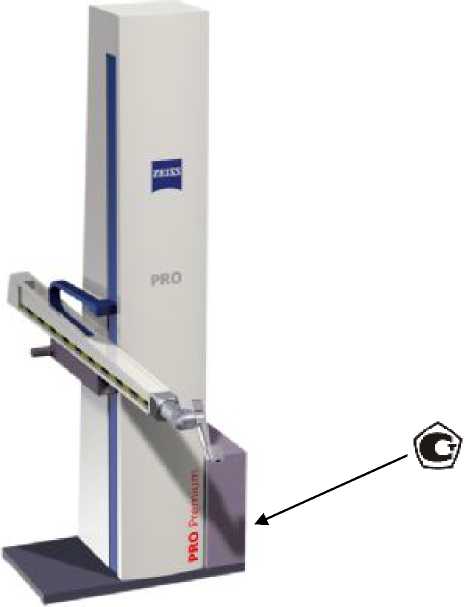

Машины координатные измерительные
Рисунок № 2
Программное обеспечение
КИМ PRO/PRO T оснащены программным обеспечением CALIGO, CMM-OS, CALYPSO или HOLOS.
Вычислительные алгоритмы CALIGO, CMM-OS, CALYPSO, HOLOS расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы. CALIGO, CMM-OS, CALYPSO, HOLOS блокируют редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать измеренные значения.
Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО |
Другие идентификационные данные (если имеются) |
CALIGO |
2x |
USB-ключ HASP |
Бинарный |
CMM-OS |
5x |
USB-ключ HASP |
Бинарный |
CALYPSO |
5x |
USB-ключ HASP |
Бинарный |
HOLOS |
2x |
USB-ключ HASP |
Бинарный |
Программное обеспечение является неизменным. Средства для
программирования или изменения метрологически значимых функций отсутствуют.
Главной защитой ПО является USB-ключ-заглушка. HASP (программа, направленная на борьбу с нарушением авторских прав на компьютерное пиратство) использует 128битное шифрование по алгоритму AES (симметричный алгоритм блочного шифрования информации), что позволяет предотвратить неавторизованное использование ПО.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист руководства по эксплуатации КИМ типографским способом, а также на нижнюю боковую часть станины методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Метод измерений изложен в документе «Машины координатные измерительные PRO/PRO T. Руководство по эксплуатации» Глава 6 Режим измерений.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к машинам координатным измерительным PRO/PRO T
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1*10-9 .. .50 м и длин волн в диапазоне 0,2 ... 50 мкм»
Техническая документация фирмы - изготовителя.
Поверка
Поверкаосуществляется в соответствии с документом МП 36187-15 «Машины координатные измерительные PRO/PRO T. Методика поверки», утвержденным ФГУП «ВНИИМС» в марте 2014 г.
Основные средства поверки: концевые меры длины 4-го разряда по ГОСТ Р 8.763-2011.
Изготовитель
Фирма Carl Zeiss Industrielle Messtechnik GmbH, Германия Carl-Zeiss-Strasse 22, 73447 Oberkochen, Германия
Заявитель
ООО «ОПТЭК»
105005, г. Москва, Денисовский пер., д. 26
тел:+7 495 771 64 90 факс:+7 495 933 51 55
Лист № 16 Всего листов 16
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»).
Адрес: 119361, г. Москва, ул. Озерная, д. 46; Телефон: (495) 437-55-77, факс: (495) 437-5666; E-mail: office@vniims.ru
Машины координатные измерительные PRO/PRO T - стоечные машины с горизонтальной траверсой, обладающие автоматизированным перемещением в конфигурации с одной или двумя стойками (возможно специальное исполнение с большим четным количеством стоек работающих попарно, как двухстоечные КИМ).
Машины имеют два исполнения PRO и PRO T, в каждом исполнении несколько типоразмеров (advance, premium, compact, select, height), отличающихся диапазоном измерений и точностными характеристиками. У машин исполнения PRO направляющие балки закреплены на фундаменте. Для фундаментов существует два исполнения (1) направляющие балки на уровне пола (2) и направляющие балки над уровнем пола. Между направляющими балками может находиться не связанная с ними плита для установки и закрепления измеряемых объектов. У машин исполнения PRO T конструктивно предусмотрено наличие плиты, на боковых поверхностях которой крепятся направляющие. Горизонтальная поверхность плиты служит для установки и закрепления измеряемых объектов.
Базовой частью машины является направляющая (ось X), по которой перемещается стойка (ось Z) с крестовым суппортом, в котором перемещается горизонтальная траверса (ось Y). Траверса несет измерительную головку. Направляющие всех трех осей шариковые.
КИМ могут быть оснащены щуповыми измерительными головками Renishaw TP6; Renishaw TP20; Zeiss RST-P с набором щупов разного диаметра и формы, а также бесконтактными оптическими сканирующими системами EagleEye navigator. Возможна комплектация одной КИМ несколькими измерительными головками, в том числе, бесконтактными. КИМ также могут оснащаться световым барьером безопасности, обеспечивающим автоматическое уменьшение скорости перемещения подвижных узлов КИМ при пересечении обслуживающим персоналом светового барьера.
В двухстоечной машине можно использовать каждую консоль как отдельную машину, работая одновременно с двумя разными деталями, в ручном или автоматическом режиме -в зависимости от решаемых задач. Двухстоечная конфигурация оснащается системой управления, математикой и системой безопасности, позволяющими осуществить совместную работу двух машин с распределением необходимых данных и с возможностью избежать столкновений, связанных с наложением друг на друга измеряемых объемов двух отдельных машин.
Измерения производятся в ручном и микропроцессорном режимах. Ручной режим управления перемещением головки осуществляется при помощи джойстика пульта управления, микропроцессорный режим - от компьютера, устанавливаемого на компьютерный стол. На компьютерном столе также расположен пульт управления, контроллер датчика касания и другое периферийное оборудование.
а)
б)
Рисунок 1 - Внешний вид координатных измерительных машин PRO (а) и PRO T (б) и место нанесения знака утверждения типа
Таблица 5
Наименование |
Кол-во |
Примечание |
Машина координатная измерительная PRO/PRO T |
1 шт. |
В зависимости от модификации |
Пульт управления |
1 шт. | |
Приспособления для закрепления измеряемой детали |
1 компл. |
По дополнительному заказу |
Комплект сменных измерительных наконечников |
1 компл. |
По дополнительному заказу |
Шкаф управления |
1 шт. | |
Методика поверки |
1 экз. | |
Руководство по эксплуатации |
1 экз. |
Таблица 2 Технические характеристики КИМ Pro
Тип КИМ |
Диапазон измерений, мм |
Габаритные размеры, мм | |||||||
Одна стойка |
Две стойки |
X |
Y |
Z |
длина |
ширина |
высота | ||
Одна стойка |
Две стойки |
Одна стойка |
Две стойки | ||||||
PRO 50/16/21 |
PRO 50/30/21 |
От 0 до 5000 |
От 0 до 1600 |
От 0 до 3082 |
От 0 до 2100 |
6500 |
4325 |
8530 |
3045 |
PRO 60/16/21 |
PRO 60/30/21 |
От 0 до 6000 |
От 0 до 1600 |
От 0 до 3082 |
От 0 до 2100 |
7500 |
4325 |
8530 |
3045 |
PRO 70/16/21 |
PRO 70/30/21 |
От 0 до 7000 |
От 0 до 1600 |
От 0 до 3082 |
От 0 до 2100 |
8500 |
4325 |
8530 |
3045 |
PRO 100/16/21 |
PRO 100/30/21 |
От 0 до 10000 |
От 0 до 1600 |
От 0 до 3082 |
От 0 до 2100 |
11500 |
4325 |
8530 |
3045 |
PRO 50/16/25 |
PRO 50/30/25 |
От 0 до 5000 |
От 0 до 1600 |
От 0 до 3082 |
От 0 до 2500 |
6500 |
4325 |
8530 |
3445 |
PRO 60/16/25 |
PRO 60/30/25 |
От 0 до 6000 |
От 0 до 1600 |
От 0 до 3082 |
От 0 до 2500 |
7500 |
4325 |
8530 |
3445 |
PRO 70/16/25 |
PRO 70/30/25 |
От 0 до 7000 |
От 0 до 1600 |
От 0 до 3082 |
От 0 до 2500 |
8500 |
4325 |
8530 |
3445 |
PRO 100/16/25 |
PRO 100/30/25 |
От 0 до 10000 |
От 0 до 1600 |
От 0 до 3082 |
От 0 до 2500 |
11500 |
4325 |
8530 |
3445 |
PRO 50/16/30 |
PRO 50/30/30 |
От 0 до 5000 |
От 0 до 1600 |
От 0 до 3082 |
От 0 до 3000 |
6500 |
4325 |
8530 |
3945 |
PRO 60/16/30 |
PRO 60/30/30 |
От 0 до 6000 |
От 0 до 1600 |
От 0 до 3082 |
От 0 до 3000 |
7500 |
4325 |
8530 |
3945 |
PRO 70/16/30 |
PRO 70/30/30 |
От 0 до 7000 |
От 0 до 1600 |
От 0 до 3082 |
От 0 до 3000 |
8500 |
4325 |
8530 |
3945 |
PRO 100/16/30 |
PRO 100/30/30 |
От 0 до 10000 |
От 0 до 1600 |
От 0 до 3082 |
От 0 до 3000 |
11500 |
4325 |
8530 |
3945 |
PRO 50/18/21 |
PRO 50/35 (34)/21 |
От 0 до 5000 |
От 0 до 1800 |
От 0 до 3500 |
От 0 до 2100 |
6500 |
4525 |
9348 |
3045 |
PRO 60/18/21 |
PRO 60/35 (34)/21 |
От 0 до 6000 |
От 0 до 1800 |
От 0 до 3500 |
От 0 до 2100 |
7500 |
4525 |
9348 |
3045 |
PRO 70/18/21 |
PRO 70/35 (34)/21 |
От 0 до 7000 |
От 0 до 1800 |
От 0 до 3500 |
От 0 до 2100 |
8500 |
4525 |
9348 |
3045 |
PRO 100/18/21 |
PRO 100/35 (34)/21 |
От 0 до 10000 |
От 0 до 1800 |
От 0 до 3500 |
От 0 до 2100 |
11500 |
4525 |
9348 |
3045 |
PRO 50/18/25 |
PRO 50/35 (34)/25 |
От 0 до 5000 |
От 0 до 1800 |
От 0 до 3500 |
От 0 до 2500 |
6500 |
4525 |
9348 |
3445 |
PRO 60/18/25 |
PRO 60/35 (34)/25 |
От 0 до 6000 |
От 0 до 1800 |
От 0 до 3500 |
От 0 до 2500 |
7500 |
4525 |
9348 |
3445 |
PRO 70/18/25 |
PRO 70/35 (34)/25 |
От 0 до 7000 |
От 0 до 1800 |
От 0 до 3500 |
От 0 до 2500 |
8500 |
4525 |
9348 |
3445 |
PRO 100/18/25 |
PRO 100/35 (34)/25 |
От 0 до 10000 |
От 0 до 1800 |
От 0 до 3500 |
От 0 до 2500 |
11500 |
4525 |
9348 |
3445 |
PRO 50/18/30 |
PRO 50/35 (34)/30 |
От 0 до 5000 |
От 0 до 1800 |
От 0 до 3500 |
От 0 до 3000 |
6500 |
4525 |
9348 |
3945 |
PRO 60/18/30 |
PRO 60/35 (34)/30 |
От 0 до 6000 |
От 0 до 1800 |
От 0 до 3500 |
От 0 до 3000 |
7500 |
4525 |
9348 |
3945 |
PRO 70/18/30 |
PRO 70/35 (34)/30 |
От 0 до 7000 |
От 0 до 1800 |
От 0 до 3500 |
От 0 до 3000 |
8500 |
4525 |
9348 |
3945 |
PRO 100/18/30 |
PRO 100/35 (34)/30 |
От 0 до 10000 |
От 0 до 1800 |
От 0 до 3500 |
От 0 до 3000 |
11500 |
4525 |
9348 |
3945 |
Таблица 3 Технические характеристики КИМ Pro T
Тип |
КИМ |
Диапазон измерений, мм |
Габаритные размеры, мм | |||||||
Одна стойка |
Две стойки |
X |
Y |
Z |
Длина |
ширина |
высота | |||
Одна стойка |
Две стойки |
Одна стойка |
Две стойки |
Одна стойка |
Две стойки | |||||
PRO T 22/12/15 |
- |
От 0 до 2200 |
От 0 до 1200 |
- |
От 0 до 1500 |
3378 |
- |
2457 |
- |
3050 |
PRO T 32/12/15 |
- |
От 0 до 3200 |
От 0 до 1200 |
- |
От 0 до 1500 |
4378 |
- |
2457 |
- |
3050 |
PRO T 32/16/21 |
PRO T 32/28/21 |
От 0 до 3200 |
От 0 до 1600 |
От 0 до 2800 |
От 0 до 2100 |
4378 |
4756 |
2957 |
4914 |
3605 |
PRO T 42/16/21 |
PRO T 42/28/21 |
От 0 до 4200 |
От 0 до 1600 |
От 0 до 2800 |
От 0 до 2100 |
5378 |
5756 |
2957 |
4914 |
3605 |
PRO T 52/16/21 |
PRO T 52/28/21 |
От 0 до 5200 |
От 0 до 1600 |
От 0 до 2800 |
От 0 до 2100 |
6378 |
6756 |
2957 |
4914 |
3605 |
PRO T 62/16/21 |
PRO T 62/28/21 |
От 0 до 6200 |
От 0 до 1600 |
От 0 до 2800 |
От 0 до 2100 |
7378 |
7756 |
2957 |
4914 |
3605 |
PRO T 72/16/21 |
PRO T 72/28/21 |
От 0 до 7200 |
От 0 до 1600 |
От 0 до 2800 |
От 0 до 2100 |
8378 |
8756 |
2957 |
4914 |
3605 |
PRO T 32/16/25 |
PRO T 32/28/25 |
От 0 до 3200 |
От 0 до 1600 |
От 0 до 2800 |
От 0 до 2500 |
4378 |
4756 |
2957 |
4914 |
4005 |
PRO T 42/16/25 |
PRO T 42/28/25 |
От 0 до 4200 |
От 0 до 1600 |
От 0 до 2800 |
От 0 до 2500 |
5378 |
5756 |
2957 |
4914 |
4005 |
PRO T 52/16/25 |
PRO T 52/28/25 |
От 0 до 5200 |
От 0 до 1600 |
От 0 до 2800 |
От 0 до 2500 |
6378 |
6756 |
2957 |
4914 |
4005 |
PRO T 62/16/25 |
PRO T 62/28/25 |
От 0 до 6200 |
От 0 до 1600 |
От 0 до 2800 |
От 0 до 2500 |
7378 |
7756 |
2957 |
4914 |
4005 |
PRO T 72/16/25 |
PRO T 72/28/25 |
От 0 до 7200 |
От 0 до 1600 |
От 0 до 2800 |
От 0 до 2500 |
8378 |
8756 |
2957 |
4914 |
4005 |
Тип КИМ |
Пределы допускаемой абсолютной объемной погрешности (Ъ=длина в мм), мкм MPEE |
Предел допускаемой абсолютной погрешности измерительной головки, мкм MPEj> | ||
Одна стойка |
Две стойки |
Одна стойка |
Две стойки | |
PRO 50/16/21 |
PRO 50/30/21 |
± (27 + L/80), но не более 70 |
± (40 + L/60), но не более 95 |
25 |
PRO 60/16/21 |
PRO 60/30/21 | |||
PRO 70/16/21 |
PRO 70/30/21 | |||
PRO 100/16/21 |
PRO 100/30/21 | |||
PRO 50/16/25 |
PRO 50/30/25 |
± (27 + L/80), но не более 70 |
± (40 + L/60), но не более 95 |
25 |
PRO 60/16/25 |
PRO 60/30/25 | |||
PRO 70/16/25 |
PRO 70/30/25 | |||
PRO 100/16/25 |
PRO 100/30/25 | |||
PRO 50/16/30 |
PRO 50/30/30 |
± (40 + L/65), но не более 105 |
± (60 + L/45), но не более 145 |
30 |
PRO 60/16/30 |
PRO 60/30/30 | |||
PRO 70/16/30 |
PRO 70/30/30 | |||
PRO 100/16/30 |
PRO 100/30/30 | |||
PRO 50/18/21 |
PRO 50/35 (34)/21 |
± (37 + L/80), но не более 90 |
± (60 + L/60), но не более 135 |
30 |
PRO 60/18/21 |
PRO 60/35 (34)/21 | |||
PRO 70/18/21 |
PRO 70/35 (34)/21 | |||
PRO 100/18/21 |
PRO 100/35 (34)/21 | |||
PRO 50/18/25 |
PRO 50/35 (34)/25 |
± (37 + L/80), но не более 90 |
± (60 + L/60), но не более 135 |
30 |
PRO 60/18/25 |
PRO 60/35 (34)/25 | |||
PRO 70/18/25 |
PRO 70/35 (34)/25 | |||
PRO 100/18/25 |
PRO 100/35 (34)/25 | |||
PRO 50/18/30 |
PRO 50/35 (34)/30 |
± (55 + L/65), но не более 125 |
± (83 + L/45), но не более 190 |
35 |
PRO 60/18/30 |
PRO 60/35 (34)/30 | |||
PRO 70/18/30 |
PRO 70/35 (34)/30 | |||
PRO 100/18/30 |
PRO 100/35 (34)/30 |
Тип КИМ |
Пределы допускаемой абсолютной объемной погрешности (L=длина в мм), мкм MPEE |
Предел допускаемой абсолютной погрешности измерительной головки, мкм MPEj> | ||
Одна стойка |
Две стойки |
Одна стойка |
Две стойки | |
PRO 50/16/21 |
PRO 50/30/21 |
± (18 + L/125), но не более 50 |
± (30 + L/80), но не более 75 |
20 |
PRO 60/16/21 |
PRO 60/30/21 | |||
PRO 70/16/21 |
PRO 70/30/21 |
± (25 + L/100), но не более 60 |
± (40 + L/70), но не более 90 |
20 |
PRO 100/16/21 |
PRO 100/30/21 | |||
PRO 50/16/25 |
PRO 50/30/25 |
± (18 + L/125), но не более 50 |
± (30 + L/80), но не более 75 |
20 |
PRO 60/16/25 |
PRO 60/30/25 | |||
PRO 70/16/25 |
PRO 70/30/25 |
± (25 + L/100), но не более 60 |
± (40 + L/70), но не более 90 |
20 |
PRO 100/16/25 |
PRO 100/30/25 | |||
PRO 50/16/30 |
PRO 50/30/30 |
± (25 + L/100), но не более 70 |
± (40 + L/65), но не более 110 |
25 |
PRO 60/16/30 |
PRO 60/30/30 | |||
PRO 70/16/30 |
PRO 70/30/30 |
± (35 + L/80), но не более 90 |
± (50 + L/55), но не более 130 |
25 |
PRO 100/16/30 |
PRO 100/30/30 | |||
PRO 50/18/21 |
PRO 50/35 (34)/21 |
± (30 + L/125), но не более 70 |
± (40 + L/80), но не более 105 |
25 |
PRO 60/18/21 |
PRO 60/35 (34)/21 | |||
PRO 70/18/21 |
PRO 70/35 (34)/21 |
± (35 + L/100), но не более 80 |
± (55 + L/70), но не более 120 |
25 |
PRO 100/18/21 |
PRO 100/35 (34)/21 | |||
PRO 50/18/25 |
PRO 50/35 (34)/25 |
± (30 + L/125), но не более 70 |
± (40 + L/80), но не более 105 |
25 |
PRO 60/18/25 |
PRO 60/35 (34)/25 | |||
PRO 70/18/25 |
PRO 70/35 (34)/25 |
± (35 + L/100), но не более 80 |
± (55 + L/70), но не более 120 |
25 |
PRO 100/18/25 |
PRO 100/35 (34)/25 | |||
PRO 50/18/30 |
PRO 50/35 (34)/30 |
± (35 + L/100), но не более 80 |
± (55 + L/65), но не более 120 |
30 |
PRO 60/18/30 |
PRO 60/35 (34)/30 | |||
PRO 70/18/30 |
PRO 70/35 (34)/30 |
± (45 + L/80), но не более 110 |
± (68 + L/55), но не более 165 |
30 |
PRO 100/18/30 |
PRO 100/35 (34)/30 |
Тип КИМ |
Пределы допускаемой абсолютной объемной погрешности (Ь=длина в мм), мкм MPEE |
Предел допускаемой абсолютной погрешности измерительной головки, мкм MPEj> | ||
Одна стойка |
Две стойки |
Одна стойка |
Две стойки | |
PRO 50/16/21 |
PRO 50/30/21 |
± (30 + L/70), но не более 80 |
± (40 + L/50), но не более 100 |
25 |
PRO 60/16/21 |
PRO 60/30/21 | |||
PRO 70/16/21 |
PRO 70/30/21 | |||
PRO 100/16/21 |
PRO 100/30/21 | |||
PRO 50/16/25 |
PRO 50/30/25 |
± (30 + L/70), но не более 80 |
± (40 + L/50), но не более 100 |
25 |
PRO 60/16/25 |
PRO 60/30/25 | |||
PRO 70/16/25 |
PRO 70/30/25 | |||
PRO 100/16/25 |
PRO 100/30/25 | |||
PRO 50/16/30 |
PRO 50/30/30 |
± (45 + L/50), но не более 120 |
± (68 + L/35), но не более 180 |
35 |
PRO 60/16/30 |
PRO 60/30/30 | |||
PRO 70/16/30 |
PRO 70/30/30 | |||
PRO 100/16/30 |
PRO 100/30/30 | |||
PRO 50/18/21 |
PRO 50/35 (34)/21 |
± (40 + L/70), но не более 100 |
± (60 + L/50), но не более 150 |
30 |
PRO 60/18/21 |
PRO 60/35 (34)/21 | |||
PRO 70/18/21 |
PRO 70/35 (34)/21 | |||
PRO 100/18/21 |
PRO 100/35 (34)/21 | |||
PRO 50/18/25 |
PRO 50/35 (34)/25 |
± (40 + L/70), но не более 100 |
± (60 + L/50), но не более 150 |
30 |
PRO 60/18/25 |
PRO 60/35 (34)/25 | |||
PRO 70/18/25 |
PRO 70/35 (34)/25 | |||
PRO 100/18/25 |
PRO 100/35 (34)/25 | |||
PRO 50/18/30 |
PRO 50/35 (34)/30 |
± (65 + L/50), но не более 140 |
± (98 + L/35), но не более 210 |
35 |
PRO 60/18/30 |
PRO 60/35 (34)/30 | |||
PRO 70/18/30 |
PRO 70/35 (34)/30 | |||
PRO 100/18/30 |
PRO 100/35 (34)/30 |
Тип КИМ |
Пределы допускаемой абсолютной объемной погрешности (Ь=длина в мм), мкм MPEE |
Предел допускаемой абсолютной погрешности измерительной головки, мкм MPEj> | ||
Одна стойка |
Две стойки |
Одна стойка |
Две стойки | |
PRO 50/16/21 |
PRO 50/30/21 |
± (25 + L/100), но не более 60 |
± (40 + L/70), но не более 90 |
20 |
PRO 60/16/21 |
PRO 60/30/21 | |||
PRO 70/16/21 |
PRO 70/30/21 | |||
PRO 100/16/21 |
PRO 100/30/21 | |||
PRO 50/16/25 |
PRO 50/30/25 |
± (25 + L/100), но не более 60 |
± (40 + L/70), но не более 90 |
20 |
PRO 60/16/25 |
PRO 60/30/25 | |||
PRO 70/16/25 |
PRO 70/30/25 | |||
PRO 100/16/25 |
PRO 100/30/25 | |||
PRO 50/16/30 |
PRO 50/30/30 |
± (35 + L/80), но не более 90 |
± (50 + L/55), но не более 130 |
30 |
PRO 60/16/30 |
PRO 60/30/30 | |||
PRO 70/16/30 |
PRO 70/30/30 | |||
PRO 100/16/30 |
PRO 100/30/30 | |||
PRO 50/18/21 |
PRO 50/35 (34)/21 |
± (35 + L/100), но не более 80 |
± (55 + L/70), но не более 120 |
25 |
PRO 60/18/21 |
PRO 60/35 (34)/21 | |||
PRO 70/18/21 |
PRO 70/35 (34)/21 | |||
PRO 100/18/21 |
PRO 100/35 (34)/21 | |||
PRO 50/18/25 |
PRO 50/35 (34)/25 |
± (35 + L/100), но не более 80 |
± (55 + L/70), но не более 120 |
25 |
PRO 60/18/25 |
PRO 60/35 (34)/25 | |||
PRO 70/18/25 |
PRO 70/35 (34)/25 | |||
PRO 100/18/25 |
PRO 100/35 (34)/25 | |||
PRO 50/18/30 |
PRO 50/35 (34)/30 |
± (45 + L/80), но не более 110 |
± (68 + L/55), но не более 165 |
30 |
PRO 60/18/30 |
PRO 60/35 (34)/30 | |||
PRO 70/18/30 |
PRO 70/35 (34)/30 | |||
PRO 100/18/30 |
PRO 100/35 (34)/30 |
Тип КИМ |
Пределы допускаемой абсолютной объемной погрешности (Ъ=длина в мм), мкм MPEE |
Предел допускаемой абсолютной погрешности измерительной головки, мкм MPEj> | ||
Одна стойка |
Две стойки |
Одна стойка |
Две стойки | |
PRO 50/16/21 |
PRO 50/30/21 |
± (18 + L/125), но не более 50 |
± (30 + L/80), но не более 75 |
20 |
PRO 60/16/21 |
PRO 60/30/21 | |||
PRO 70/16/21 |
PRO 70/30/21 | |||
PRO 100/16/21 |
PRO 100/30/21 | |||
PRO 50/16/25 |
PRO 50/30/25 |
± (18 + L/125), но не более 50 |
± (30 + L/80), но не более 75 |
20 |
PRO 60/16/25 |
PRO 60/30/25 | |||
PRO 70/16/25 |
PRO 70/30/25 | |||
PRO 100/16/25 |
PRO 100/30/25 |
Таблица 9 Метрологические характеристики КИМ PRO Т advance
Тип КИМ |
Пределы допускаемой абсолютной объемной погрешности (Ъ=длина в мм), мкм MPEE |
Предел допускаемой абсолютной погрешности измерительной головки, мкм MPEj> | ||
Одна стойка |
Две стойки |
Одна стойка |
Две стойки | |
PRO T 22/12/15 |
- |
± (20 +L/100), но не более 65 |
- |
15 |
PRO T 32/12/15 |
- | |||
PRO T 32/16/21 |
PRO T 32/28/21 |
± (27 + L/80), но не более 70 |
± (40 + L/60), но не более 95 |
25 |
PRO T 42/16/21 |
PRO T 42/28/21 | |||
PRO T 52/16/21 |
PRO T 52/28/21 | |||
PRO T 62/16/21 |
PRO T 62/28/21 | |||
PRO T 72/16/21 |
PRO T 72/28/21 | |||
PRO T 32/16/25 |
PRO T 32/28/25 |
± (27 + L/80), но не более 70 |
± (40 + L/60), но не более 95 |
25 |
PRO T 42/16/25 |
PRO T 42/28/25 | |||
PRO T 52/16/25 |
PRO T 52/28/25 | |||
PRO T 62/16/25 |
PRO T 62/28/25 | |||
PRO T 72/16/25 |
PRO T 72/28/25 |
Тип КИМ |
Пределы допускаемой абсолютной объемной погрешности (Ъ=длина в мм), мкм MPEE |
Предел допускаемой абсолютной погрешности измерительной головки, мкм MPEp | ||
Одна стойка |
Две стойки |
Одна стойка |
Две стойки | |
PRO T 32/16/21 |
PRO T 32/28/21 |
± (18 +L/125) , но не более 50 |
± (30 +L/80), но не более 75 |
20 |
PRO T 42/16/21 |
PRO T 42/28/21 | |||
PRO T 52/16/21 |
PRO T 52/28/21 | |||
PRO T 62/16/21 |
PRO T 62/28/21 |
± (25 +L/100), но не более 60 |
± (40 +L/70), но не более 90 | |
PRO T 72/16/21 |
PRO T 72/28/21 | |||
PRO T 32/16/25 |
PRO T 32/28/25 |
± (18 +L/125), но не более 50 |
± (30 +L/80), но не более 75 | |
PRO T 42/16/25 |
PRO T 42/28/25 | |||
PRO T 52/16/25 |
PRO T 52/28/25 | |||
PRO T 62/16/25 |
PRO T 62/28/25 |
± (25 +L/100), но не более 60 |
± (40 +L/60), но не более 90 | |
PRO T 72/16/25 |
PRO T 72/28/25 |
Тип КИМ |
Пределы допускаемой абсолютной объемной погрешности (Ъ=длина в мм), мкм MPEE |
Предел допускаемой абсолютной погрешности измерительной головки, мкм MPEp | ||
Одна стойка |
Две стойки |
Одна стойка |
Две стойки | |
PRO T 22/12/15 |
- |
± (25 +L/80), но не более 70 |
- |
15 |
PRO T 32/12/15 |
- | |||
PRO T 32/16/21 |
PRO T 32/28/21 |
± (30 + L/70), но не более 80 |
± (40 + L/50), но не более 100 |
25 |
PRO T 42/16/21 |
PRO T 42/28/21 | |||
PRO T 52/16/21 |
PRO T 52/28/21 | |||
PRO T 62/16/21 |
PRO T 62/28/21 | |||
PRO T 72/16/21 |
PRO T 72/28/21 | |||
PRO T 32/16/25 |
PRO T 32/28/25 |
± (30 + L/70), но не более 80 |
± (40 + L/50), но не более 100 |
25 |
PRO T 42/16/25 |
PRO T 42/28/25 | |||
PRO T 52/16/25 |
PRO T 52/28/25 | |||
PRO T 62/16/25 |
PRO T 62/28/25 | |||
PRO T 72/16/25 |
PRO T 72/28/25 |
Тип КИМ |
Пределы допускаемой абсолютной объемной погрешности (Ъ=длина в мм), мкм MPEE |
Предел допускаемой абсолютной погрешности измерительной головки, мкм MPEp | ||
Одна стойка |
Две стойки |
Одна стойка |
Две стойки | |
PRO T 32/16/21 |
PRO T 32/28/21 |
± (25 +L/100), но не более 60 |
± (40 +L/70), но не более 90 |
20 |
PRO T 42/16/21 |
PRO T 42/28/21 | |||
PRO T 52/16/21 |
PRO T 52/28/21 | |||
PRO T 62/16/21 |
PRO T 62/28/21 | |||
PRO T 72/16/21 |
PRO T 72/28/21 | |||
PRO T 32/16/25 |
PRO T 32/28/25 | |||
PRO T 42/16/25 |
PRO T 42/28/25 | |||
PRO T 52/16/25 |
PRO T 52/28/25 | |||
PRO T 62/16/25 |
PRO T 62/28/25 | |||
PRO T 72/16/25 |
PRO T 72/28/25 |
Тип КИМ |
Пределы допускаемой абсолютной объемной погрешности (Ь=длина в мм), мкм MPEE |
Предел допускаемой абсолютной погрешности измерительной головки, мкм MPEp | ||
Одна стойка |
Две стойки |
Одна стойка |
Две стойки | |
PRO T 32/16/21 |
PRO T 32/28/21 |
± (18 +L/125), но не более 50 |
± (30 +L/80), но не более 75 |
20 |
PRO T 42/16/21 |
PRO T 42/28/21 | |||
PRO T 52/16/21 |
PRO T 52/28/21 | |||
PRO T 62/16/21 |
PRO T 62/28/21 | |||
PRO T 72/16/21 |
PRO T 72/28/21 | |||
PRO T 32/16/25 |
PRO T 32/28/25 | |||
PRO T 42/16/25 |
PRO T 42/28/25 | |||
PRO T 52/16/25 |
PRO T 52/28/25 | |||
PRO T 62/16/25 |
PRO T 62/28/25 | |||
PRO T 72/16/25 |
PRO T 72/28/25 |
Таблица 14
Условия эксплуатации
Диапазон температур при поверке PRO/PRO Т, °С |
20±2 °С |
Допускаемое изменение температуры, не более |
0,5 °С/ч; 2°С/8 ч; 0,5 °С/м |
Относительная влажность воздуха, % |
От 40 до 70 без конденсата |
Диапазон рабочих температур, °С |
От +15 до +35 |
Расход воздуха, л/ч |
10 |
Давление сжатого воздуха, кПа |
600 |
Питание |
230±10 %, 50-60 Гц, 2500ВА |
Лист № 15 Всего листов 16
