Номер по Госреестру СИ: 79180-20
79180-20 Машины координатные измерительные
(O-INSPECT)
Назначение средства измерений:
Машины координатные измерительные O-INSPECT (далее КИМ) предназначены для измерений геометрических размеров деталей, отклонения формы и расположения поверхностей элементов деталей.

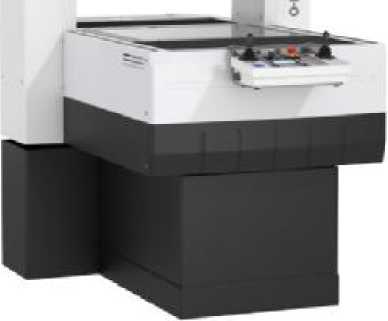

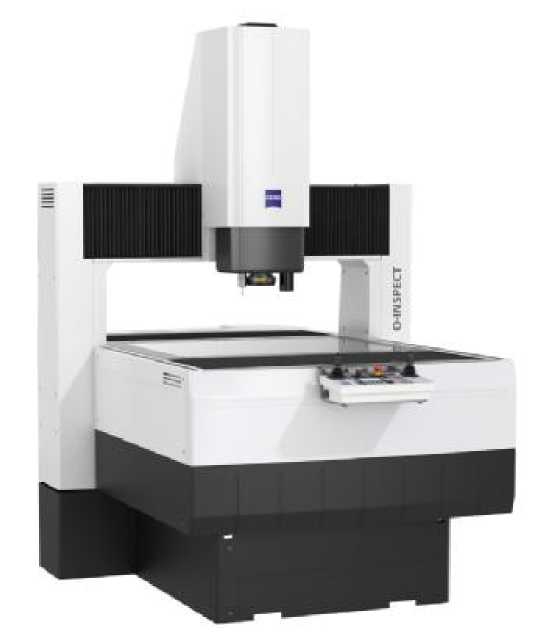

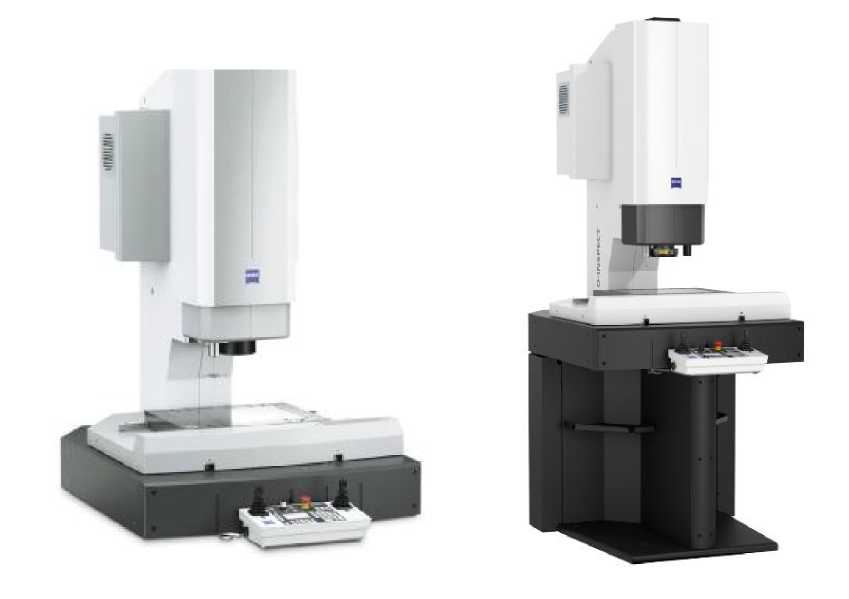

Внешний вид.
Машины координатные измерительные
Рисунок № 1
Внешний вид.
Машины координатные измерительные
Рисунок № 2
Внешний вид.
Машины координатные измерительные
Рисунок № 3
Внешний вид.
Машины координатные измерительные
Рисунок № 4
Общие сведения
Дата публикации -
Срок свидетельства - 11.09.2025
Номер записи -
ID в реестре СИ - 1382423
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Машина координатная измерительная O-INSPECT, O-INSPECT 5/4/3,
Производитель
Изготовитель - Фирма "Carl Zeiss Industrielle Messtechnik GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 12
Выдано извещений - 0
Кол-во периодических поверок - 8
Кол-во средств измерений - 5
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1506 от 2020.09.11 об утверждении типа средств измерений_46 шт
Наличие аналогов СИ: Машины координатные измерительные (O-INSPECT)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
79180-20 Машины координатные измерительные (O-INSPECT) Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
68342-17 Машины координатные измерительные (КИМ-500, КИМ-750, КИМ-1000, КИМ-1200, КИМ-1400, КИМ-1800) ООО "Лапик" (РОССИЯ г.Саратов) |
|
79180-20 Машины координатные измерительные (O-INSPECT) Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
68958-17 Системы видеоизмерительные (NORGAU) Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
|
79180-20 Машины координатные измерительные (O-INSPECT) Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
69917-17 Машины координатные измерительные (КИМ-1000П) Общество с ограниченной ответственностью "Лапик" (ООО "Лапик") (РОССИЯ г. Саратов) |
|
79180-20 Машины координатные измерительные (O-INSPECT) Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
71098-18 Системы анализа микроструктуры объектов (AXALIT) Общество с ограниченной ответственностью "АКСАЛИТ Софт" (ООО "АКСАЛИТ Софт") (РОССИЯ г. Екатеринбург) |
|
79180-20 Машины координатные измерительные (O-INSPECT) Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
78908-20 Системы видеоизмерительные (NORGAU) Общество с ограниченной ответственностью «Норгау Руссланд» (ООО «Норгау Руссланд») (РОССИЯ г. Москва) |
Все средства измерений Общество с ограниченной ответственностью «Норгау Руссланд» (ООО «Норгау Руссланд»)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
10048-85 |
Машины длиномерные, Нет данных Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
10060-85 |
Уровни совпадений, Нет данных Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
10061-85 |
Угломеры оптические, Нет данных Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
10089-85 |
Машины универсальные длиномерные, Нет данных Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
10116-85 |
Тахеометры, Дальта 010В Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
10117-85 |
Теодолиты, THEO-010В Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
10118-85 |
Теодолиты, THEO-020В Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
10119-85 |
Теодолиты, THEO-080В Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
10331-86 |
Рейки нивелирные прецизионные, 3М Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
10363-86 |
Приборы для поверки угольников 90 град., 2401 Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
10474-86 |
Лупы измерительные, Карл Цейс Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
10565-86 |
Квадранты оптические (угломерные уровни с микроскопом), Нет данных Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
10566-86 |
Столы оптические круговые делительные, OKT 315 Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
5 лет | |
|
10597-86 |
Штангенциркули, EN 111 Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
10598-86 |
Штангенвысотомеры с делениями, N 1653 Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
10653-86 |
Микроскопы большие инструментальные, DC Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
10674-86 |
Приборы для измерения зубчатых колес, TA 450S Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
10675-86 |
Приборы для контроля зубчатых колес в двухпрофильном зацеплении, ZA 450S Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
10676-86 |
Биениемеры комплексного двухпрофильного контроля, M-200 Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
10959-87 |
Столы оптические круговые делительные, OKT 320 S Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
10960-87 |
Головки делительные оптические, P1 Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
11001-87 |
Приборы для измерения прямолинейности, GM1200 Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
11150-87 |
Проекторы измерительные, МП320 Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
11193-88 |
Микрометры, 522 Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
11194-88 |
Микрометры, 523 Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
11195-88 |
Микрометры, 524 Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
11196-88 |
Системы измерительные длиномерные, 1DL1 Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
11197-88 |
Системы измерительные длиномерные, 1DL500 Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
11198-88 |
Нутромеры, 5, 6, 7, 8 Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
11389-88 |
Индикаторы часового типа, 3515, 3516, 3518 Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
11451-88 |
Индикаторы увеличенные стрелочные, IKF10, IKF30, IKF100 Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
11452-88 |
Индикаторы малогабаритные часового типа, 3406 Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
11508-88 |
Нивелиры прецизионные, N1005A Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
12168-90 |
Машины длиномерные, LMM 0,5 - 1000 С Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
13053-89 |
Спектрофотометры, Спекорд М400 Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
16166-02 01.06.2007 |
Машины трехкоординатные измерительные, PRISMO Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
16166-13 21.06.2024 |
Машины координатные измерительные, PRISMO Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
16166-97 01.05.2002 |
Машины координатные измерительные, PRISMO Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
16167-02 01.06.2007 |
Машины трехкоординатные измерительные, MMZ Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
16167-97 01.05.2002 |
Машины координатные измерительные, MMZ Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
16168-02 01.06.2007 |
Машины трехкоординатные измерительные, Eclipse Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
16579-02 01.06.2007 |
Машины трехкоординатные измерительные, UPMC CARAT Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
16579-97 01.10.2002 |
Машины трехкоординатные измерительные, UPMC CARAT Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
19631-00 01.06.2005 |
Машины трехкоординатные измерительные, VISTA Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
23296-02 01.07.2007 |
Машины трехкоординатные измерительные, CONTURA Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
23849-02 01.12.2007 |
Машины трехкоординатные измерительные, SMC Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
28248-04 |
Машина трехкоординатная измерительная, C-400 Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
29992-05 01.10.2010 |
Машины трехкоординатные измерительные, SPECTRUM™ Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
29993-05 01.10.2010 |
Машины трехкоординатные измерительные, ACCURA™ Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
36187-07 01.12.2012 |
Машины трехкоординатные измерительные, PRO/PRO-T Select, PRO/PRO-T Compact, PRO/PRO-T Premium Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
36187-15 23.12.2024 |
Машины координатные измерительные, PRO/PRO T Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
36514-07 01.01.2013 |
Машины трехкоординатные измерительные, CONTURA G2 Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
36602-07 01.01.2013 |
Машины трехкоординатные измерительные, GageMax Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
36602-17 03.04.2022 |
Машины координатные измерительные, GageMax Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
36879-08 01.02.2013 |
Машины трехкоординатные измерительные, MMZ B 2000/MMZ B 2500 Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
36891-08 01.02.2013 |
Машины трехкоординатные измерительные, CenterMax Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
36891-17 03.04.2022 |
Машины координатные измерительные, CenterMax Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
36892-08 01.02.2013 |
Машины трехкоординатные измерительные, F25 Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
50781-12 30.07.2017 |
Машины координатные измерительные, DuraMax Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
51180-12 13.09.2017 |
Машины координатные измерительные, ACCURA Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
53881-13 24.06.2018 |
Машины координатные измерительные, O-INSPECT Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
53889-13 |
Машина координатная измерительная, ACCURA MASS 16/24/14 Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
54225-13 21.06.2024 |
Машины координатные измерительные, CONTURA G2 Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
65074-16 09.09.2026 |
Машины координатные измерительные, MMZ, исп. MMZ G, MMZ M, MMZ T Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
68183-17 01.08.2022 |
Машины координатные измерительные, MMZ G 30/100/25 Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
9457-84 |
Спектрофотометры, Спекорд М40 Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год (ГОСТ 8.002-71) | |
|
9815-84 |
Спектрофотометры, Спекорд М80, Спекорд М85 Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
9927-85 |
Спектрофотометры, Спекол-11 Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
9928-85 |
Спектрофотометры, Спекол-200, Спекол 210-211-2120-221 Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
74016-19 11.02.2024 |
Машины координатные измерительные, CONTURA Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
51180-19 17.07.2024 |
Машины координатные измерительные, ACCURA Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
77153-19 |
Машина координатная измерительная, ECLIPSE Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
79032-20 01.09.2025 |
Машины координатно-измерительные, DuraMax и DuraMax HTG Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
79180-20 11.09.2025 |
Машины координатные измерительные, O-INSPECT Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Справочник является копией реестра "Утверждённые типы стандартных образцов" (https://fgis.gost.ru/fundmetrology/registry/19) ФГИС АРШИН и содержит сведения об утвержденных типах стандартных образцов.
Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. Доступна функция экспорта каждой из записей в формате json, а также всей таблицы в CSV Excel. Справочник содержит более 8 тыс. записей и актуализируется не реже 1 раза в месяц.
Бесплатный
Кто поверяет Системы видеоизмерительные (NORGAU)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 5 | 1 | 1 | 4 | 0 | 1 | 1 | 0 | ||
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 3 | 3 | 0 | 0 | 3 | 3 | 0 | ||
| АО "ВМП "АВИТЕК" (RA.RU.312393) | 4 | 0 | 4 | 0 | 4 | 0 | 4 |
Стоимость поверки Системы видеоизмерительные (NORGAU)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
КИМ оснащены универсальным программным обеспечением (далее - ПО) CALYPSO.
Вычислительные алгоритмы ПО расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы. ПО блокирует редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать измеренные значения. Идентификационные данные ПО приведены в таблице 1.
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Главной защитой ПО является USB-ключ-заглушка. HASP (программа, направленная на борьбу с нарушением авторских прав на компьютерное пиратство) использует 128-битное шифрование по алгоритму AES (симметричный алгоритм блочного шифрования информации), что позволяет предотвратить неавторизованное использование ПО.
Уровень защиты программного обеспечения «высокий» в соответствии
с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
CALYPSO |
|
Номер версии (идентификационный номер) ПО |
6.x и выше |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосят на титульный лист инструкции по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы устанавливающие требования к машинам координатным измерительным O-INSPECT
Техническая документация Carl Zeiss Industrielle Messtechnik GmbH, Германия.
Поверка
Поверкаосуществляется по документу МП АПМ 05-20 «ГСИ. Машины координатные измерительные O-INSPECT. Методика поверки», утвержденному ООО «Автопрогресс-М» «07» февраля 2020 г.
Основные средства поверки:
-
- рабочие эталоны единицы длины 3-го разряда согласно Государственной поверочной схеме для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной Приказом Росстандарта от 29 декабря 2018 г. № 2840 - меры длины концевые плоскопараллельные;
-
- рабочие эталоны единицы длины 2-го разряда по Государственной поверочной схеме для средств измерений длины в диапазоне от 110-9до 100 м и длин волн, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 - меры длины штриховые.
-
- сфера без покрытия из комплекта мер для поверки систем координатно-измерительных ROMER Absolute Arm (рег. № 64593-16);
-
- секундомер механический СОСпр-2б-2-000 (рег. № 11519-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Carl Zeiss Industrielle Messtechnik GmbH, Германия Адрес: 73446, Oberkochen, Carl Zeiss str. 22
Телефон: +49 7364 20-6336
Факс: +49 7364 20-3870
E-mail: info.metrology.de@zeiss.co m
Web-сайт: www.zeiss.com
Заявитель
Общество с ограниченной ответственностью «Карл Цейсс» (ООО «Карл Цейсс»)
ИНН 7701234835
Адрес: 109028, г. Москва, Набережная Серебряническая, д.29, эт. 4, пом. 1 ком 21
Телефон: +7 (495) 933-51-51
E-mail: info@ru.zeiss.com
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М»
(ООО «Автопрогресс-М»)
Адрес: 123298, г. Москва, ул. Берзарина, д. 12 Телефон: +7 (495) 120-03-50
E-mail: info@autoprogress-m.ru
Принцип действия КИМ основан на поочередном измерении координат определенного числа точек поверхности детали и последующих расчетах линейных и угловых размеров, отклонений размера, формы и расположения в соответствующей системе координат.
Три направляющие измерительной машины образуют декартову базовую систему координат X, Y, Z, в которой расположена подвижная контактная измерительная головка и бесконтактная двухмерная оптическая головка. Перемещения центра щупа головки измеряются цифровыми измерительными системами высокой разрешающей способности и точности, установленными вдоль каждой из осей.
КИМ выпускаются в трех модификациях: O-INSPECT 3/2/2 без основания или с основанием (рисунок 1, а, б), O-INSPECT 5/4/3 (рисунок 2), O-INSPECT 8/6/3 (рисунок 3), отличающихся друг от друга диапазонами измерений, точностными характеристиками и габаритными размерами. Конструктивно модификация O-INSPECT 3/2/2 является машиной консольного типа с неподвижной консолью и подвижным измерительным столом в направлениях X и Y. Модификации O-INSPECT 5/4/3 и O-INSPECT 8/6/3 являются машинами портального типа с неподвижным порталом и подвижным измерительным столом по оси Y.
КИМ снабжены системой компенсации температурных погрешностей. Машины также могут комплектоваться поворотным столом, устройством автоматической смены датчиков, автоматическим датчиком контроля температуры измеряемого изделия, а также бесконтактной оптической измерительной головкой белого света DotScan.
Измерения производятся в ручном и автоматическом режимах. Ручной режим управления КИМ осуществляется с клавиатуры компьютера или при помощи пульта управления, переключающегося на замедленный ход. Автоматический режим реализуется от компьютерной станции, по заранее составленной программе. КИМ оснащаются контактной головкой VAST XXT и оптической 2D головкой ZEISS Discovery.V12.
Общий вид КИМ представлен на рисунках 1-3.
Опломбирование КИМ от несанкционированного доступа не предусмотрено.
а) без основания
б) с основанием
Рисунок 1 - Общий вид машин координатных измерительных O-INSPECT 3/2/2.
b
IT
Рисунок 2 - Общий вид машин координатных измерительных O-INSPECT 5/4/3.
Рисунок 3 - Общий машин координатных измерительных O-INSPECT 8/6/3.
Таблица 5 -
|
Наименование |
Обозначение |
Количество |
|
Машина координатная измерительная O-INSPECT |
— |
1 шт. |
|
Пульт управления |
— |
1 шт. |
|
Шкаф управления |
— |
1 шт. |
|
Калибровочная сфера диаметром 25 мм |
— |
1 шт. |
|
Калибровочная пластина для оптической головки |
— |
1 шт. |
|
Калибровочное кольцо с внутренним диаметром 16 мм |
— |
1 шт. |
|
Приспособления для закрепления измеряемой детали |
— |
По заказу |
|
Комплект сменных измерительных наконечников |
— |
По заказу |
|
Основание для модификации O-INSPECT 3/2/2 |
— |
По заказу |
|
Поворотный стол |
— |
По заказу |
|
Устройство автоматической смены щуповых систем |
— |
По заказу |
|
Автоматический датчик контроля температуры измеряемого изделия |
— |
По заказу |
|
Бесконтактная оптическая измерительная головка белого света DotScan |
— |
По заказу |
|
Инструкция по эксплуатации |
— |
1 экз. |
|
Методика поверки |
МП АПМ 05-20 |
1 экз. |
Таблица 2 - Метрологические характеристики машин координатных измерительных O-INSPECT
|
Наименование характеристики |
Модификация КИМ | ||
|
O-INSPECT 3/2/2 |
O-INSPECT 5/4/3 |
O-INSPECT 8/6/3 | |
|
Диапазон измерений, мм по оси X |
от 0 до 300 |
от 0 до 500 |
от 0 до 800 |
|
по оси Y |
от 0 до 200 |
от 0 до 400 |
от 0 до 600 |
|
по оси Z |
от 0 до 200 |
от 0 до 300 |
от 0 до 300 |
|
Пределы допускаемой абсолютной объемной погрешности MPEe* (L-длина в мм), мкм с контактной головкой VAST XXT |
±(2,4+L/150) |
±(1,9+L/250) |
±(2,2+L/150) |
|
Пределы допускаемой абсолютной погрешности измерительной головки MPEP*, мкм с контактной головкой VAST XXT |
±2,4 |
±1,9 |
±2,2 |
|
Пределы допускаемой абсолютной погрешности сканирования MPETHp/T*, мкм/с с контактной головкой VAST XXT |
±2,7/55 |
±2,7/55 |
±3,8/68 |
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров по осям X и Y с оптической 2D головкой ZEISS Discovery.V12*, мкм |
±(1,9+L/150) |
±(1,7+L/250) |
±(2,0+L/150) |
Примечание: * - при температуре окружающего воздуха от плюс 18 °C до плюс 22 °C и относительной влажности воздуха не более 70 %
Таблица 3 - Технические характеристики машин координатных измерительных O-INSPECT
|
Модификация КИМ |
Габаритные размеры, мм |
Масса измеряемой детали, кг |
Масса, кг | ||
|
длина |
ширина |
высота | |||
|
O-INSPECT 3/2/2 - Базовая модель |
1000 |
865 |
1405 |
20 |
325 |
|
- Стандартное основание |
1000 |
865 |
2080 |
440 | |
|
- Основание для установки в цеху |
1960 |
1935 |
2115 |
490 | |
|
O-INSPECT 5/4/3 |
1653 |
1090 |
2030 |
25 |
600 |
|
O-INSPECT 8/6/3 |
2144 |
1440 |
2030 |
100 |
1000 |
Таблица 4 -Условия эксплуатации машин координатных измерительных O-INSPECT
|
Наименование характеристики |
Значение |
|
Температура окружающего воздуха, °С |
от +17 до +35 |
|
Допускаемое изменение температуры, °С, не более, в | |
|
течении: | |
|
1 ч |
1 |
|
24 ч |
2 |
|
Градиент по объему, °С/м |
1 |
|
Относительная влажность воздуха, без конденсата, % |
от 40 до 70 |
|
Напряжение питания переменного тока, В |
220±22 |
|
Частота переменного тока, Гц |
50 |
