Номер по Госреестру СИ: 79032-20
79032-20 Машины координатно-измерительные
(DuraMax и DuraMax HTG)
Назначение средства измерений:
Машины координатно-измерительные DuraMax и DuraMax HTG (далее КИМ) предназначены для измерений геометрических размеров деталей, отклонения формы и расположения поверхностей элементов деталей в цехах и лабораториях на предприятиях автомобильной, судостроительной и авиационной промышленности, металлургии, приборо- и станкостроения, а также в научных и исследовательских учреждениях.
Внешний вид.

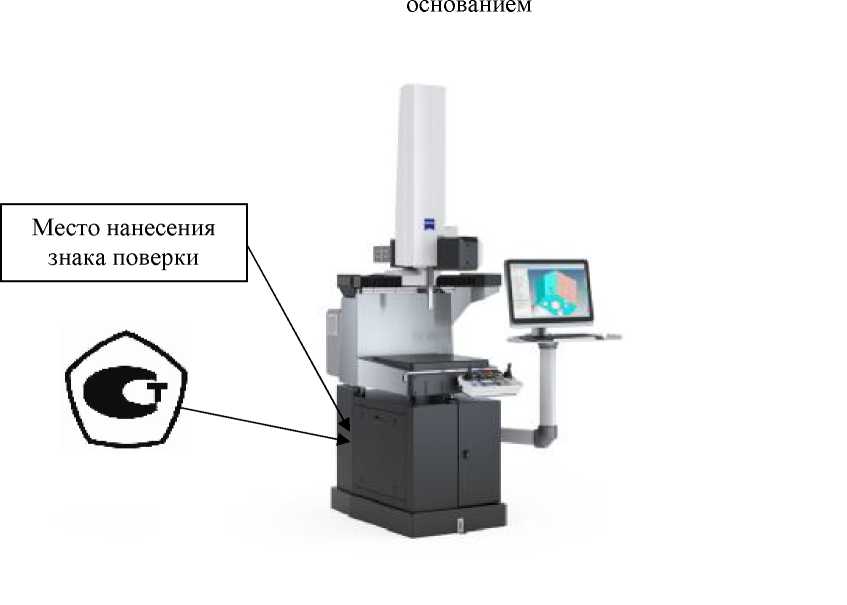

Машины координатно-измерительные
Рисунок № 1
Внешний вид.

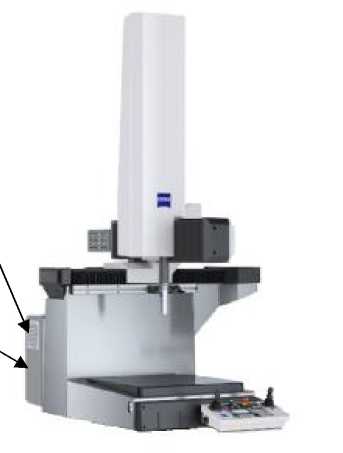

Машины координатно-измерительные
Рисунок № 2
Внешний вид.

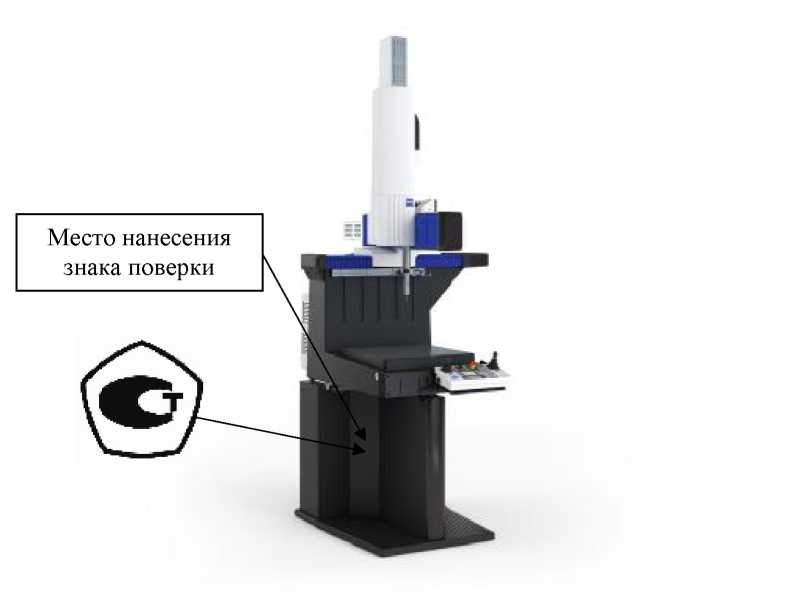

Машины координатно-измерительные
Рисунок № 3
Внешний вид.
Машины координатно-измерительные
Рисунок № 4
Общие сведения
Дата публикации -
Срок свидетельства - 01.09.2025
Номер записи -
ID в реестре СИ - 1381802
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
DURAMAX и DURAMAX HTG, DuraMax,
Производитель
Изготовитель - Фирма "Carl Zeiss Industrielle Messtechnik GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет создавался для для ГК ВЗЛЕТ и позволяет выгрузить в файл информацию по поверкам выбранных типов СИ за период (в годах).
Форма выбора из списка типов СИ обладает свойством мультиселекта.
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Поля:
1 - Тип СИ (наименование, номер и модификация)
2 - Вид поверки
3 - Кол-во непригодных (с указанием года)
4 - Кол-во пригодных (с указанием года)
5 - Всего поверок (с указанием года)
Статистика
Кол-во поверок - 3
Выдано извещений - 1
Кол-во периодических поверок - 2
Кол-во средств измерений - 2
Кол-во владельцев - 3
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1458 от 2020.09.01 об утверждении типа средств измерений
Наличие аналогов СИ: Машины координатно-измерительные (DuraMax и DuraMax HTG)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
79032-20 Машины координатно-измерительные (DuraMax и DuraMax HTG) Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
68342-17 Машины координатные измерительные (КИМ-500, КИМ-750, КИМ-1000, КИМ-1200, КИМ-1400, КИМ-1800) ООО "Лапик" (РОССИЯ г.Саратов) |
|
79032-20 Машины координатно-измерительные (DuraMax и DuraMax HTG) Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
69917-17 Машины координатные измерительные (КИМ-1000П) Общество с ограниченной ответственностью "Лапик" (ООО "Лапик") (РОССИЯ г. Саратов) |
|
79032-20 Машины координатно-измерительные (DuraMax и DuraMax HTG) Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
81088-20 Машины координатно-измерительные NORGAU серии NCMM ( ) Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
Все средства измерений Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
10048-85 |
Машины длиномерные, Нет данных Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
10060-85 |
Уровни совпадений, Нет данных Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
10061-85 |
Угломеры оптические, Нет данных Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
10089-85 |
Машины универсальные длиномерные, Нет данных Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
10116-85 |
Тахеометры, Дальта 010В Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
10117-85 |
Теодолиты, THEO-010В Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
10118-85 |
Теодолиты, THEO-020В Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
10119-85 |
Теодолиты, THEO-080В Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
10331-86 |
Рейки нивелирные прецизионные, 3М Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
10363-86 |
Приборы для поверки угольников 90 град., 2401 Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
10474-86 |
Лупы измерительные, Карл Цейс Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
10565-86 |
Квадранты оптические (угломерные уровни с микроскопом), Нет данных Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
10566-86 |
Столы оптические круговые делительные, OKT 315 Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
5 лет | |
|
10597-86 |
Штангенциркули, EN 111 Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
10598-86 |
Штангенвысотомеры с делениями, N 1653 Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
10653-86 |
Микроскопы большие инструментальные, DC Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
10674-86 |
Приборы для измерения зубчатых колес, TA 450S Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
10675-86 |
Приборы для контроля зубчатых колес в двухпрофильном зацеплении, ZA 450S Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
10676-86 |
Биениемеры комплексного двухпрофильного контроля, M-200 Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
10959-87 |
Столы оптические круговые делительные, OKT 320 S Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
10960-87 |
Головки делительные оптические, P1 Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
11001-87 |
Приборы для измерения прямолинейности, GM1200 Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
11150-87 |
Проекторы измерительные, МП320 Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
11193-88 |
Микрометры, 522 Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
11194-88 |
Микрометры, 523 Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
11195-88 |
Микрометры, 524 Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
11196-88 |
Системы измерительные длиномерные, 1DL1 Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
11197-88 |
Системы измерительные длиномерные, 1DL500 Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
11198-88 |
Нутромеры, 5, 6, 7, 8 Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
11389-88 |
Индикаторы часового типа, 3515, 3516, 3518 Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
11451-88 |
Индикаторы увеличенные стрелочные, IKF10, IKF30, IKF100 Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
11452-88 |
Индикаторы малогабаритные часового типа, 3406 Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
11508-88 |
Нивелиры прецизионные, N1005A Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
12168-90 |
Машины длиномерные, LMM 0,5 - 1000 С Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
13053-89 |
Спектрофотометры, Спекорд М400 Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
16166-02 01.06.2007 |
Машины трехкоординатные измерительные, PRISMO Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
16166-13 21.06.2024 |
Машины координатные измерительные, PRISMO Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
16166-97 01.05.2002 |
Машины координатные измерительные, PRISMO Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
16167-02 01.06.2007 |
Машины трехкоординатные измерительные, MMZ Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
16167-97 01.05.2002 |
Машины координатные измерительные, MMZ Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
16168-02 01.06.2007 |
Машины трехкоординатные измерительные, Eclipse Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
16579-02 01.06.2007 |
Машины трехкоординатные измерительные, UPMC CARAT Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
16579-97 01.10.2002 |
Машины трехкоординатные измерительные, UPMC CARAT Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
19631-00 01.06.2005 |
Машины трехкоординатные измерительные, VISTA Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
23296-02 01.07.2007 |
Машины трехкоординатные измерительные, CONTURA Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
23849-02 01.12.2007 |
Машины трехкоординатные измерительные, SMC Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
28248-04 |
Машина трехкоординатная измерительная, C-400 Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
29992-05 01.10.2010 |
Машины трехкоординатные измерительные, SPECTRUM™ Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
29993-05 01.10.2010 |
Машины трехкоординатные измерительные, ACCURA™ Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
36187-07 01.12.2012 |
Машины трехкоординатные измерительные, PRO/PRO-T Select, PRO/PRO-T Compact, PRO/PRO-T Premium Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
36187-15 23.12.2024 |
Машины координатные измерительные, PRO/PRO T Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
36514-07 01.01.2013 |
Машины трехкоординатные измерительные, CONTURA G2 Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
36602-07 01.01.2013 |
Машины трехкоординатные измерительные, GageMax Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
36602-17 03.04.2022 |
Машины координатные измерительные, GageMax Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
36879-08 01.02.2013 |
Машины трехкоординатные измерительные, MMZ B 2000/MMZ B 2500 Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
36891-08 01.02.2013 |
Машины трехкоординатные измерительные, CenterMax Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
36891-17 03.04.2022 |
Машины координатные измерительные, CenterMax Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
36892-08 01.02.2013 |
Машины трехкоординатные измерительные, F25 Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
50781-12 30.07.2017 |
Машины координатные измерительные, DuraMax Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
51180-12 13.09.2017 |
Машины координатные измерительные, ACCURA Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
53881-13 24.06.2018 |
Машины координатные измерительные, O-INSPECT Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
53889-13 |
Машина координатная измерительная, ACCURA MASS 16/24/14 Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
54225-13 21.06.2024 |
Машины координатные измерительные, CONTURA G2 Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
65074-16 09.09.2026 |
Машины координатные измерительные, MMZ, исп. MMZ G, MMZ M, MMZ T Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
68183-17 01.08.2022 |
Машины координатные измерительные, MMZ G 30/100/25 Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
9457-84 |
Спектрофотометры, Спекорд М40 Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год (ГОСТ 8.002-71) | |
|
9815-84 |
Спектрофотометры, Спекорд М80, Спекорд М85 Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
9927-85 |
Спектрофотометры, Спекол-11 Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
9928-85 |
Спектрофотометры, Спекол-200, Спекол 210-211-2120-221 Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
74016-19 11.02.2024 |
Машины координатные измерительные, CONTURA Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
51180-19 17.07.2024 |
Машины координатные измерительные, ACCURA Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
77153-19 |
Машина координатная измерительная, ECLIPSE Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
79032-20 01.09.2025 |
Машины координатно-измерительные, DuraMax и DuraMax HTG Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
79180-20 11.09.2025 |
Машины координатные измерительные, O-INSPECT Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Кто поверяет Машины координатно-измерительные NORGAU серии NCMM ( )
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 2 | 1 | 1 | 0 | 0 | 0 | 0 | |||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 1 | 0 | 1 | 1 | 1 | 0 | 1 |
Стоимость поверки Машины координатно-измерительные NORGAU серии NCMM ( )
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ УРАЛТЕСТ Свердловская область |
26426 | 26426 |
Программное обеспечение
КИМ оснащены универсальным программным обеспечением (далее - ПО) CALYPSO.
Вычислительные алгоритмы ПО расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы. ПО блокирует редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать измеренные значения. Идентификационные данные ПО приведены в таблице 1.
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Главной защитой ПО является USB-ключ-заглушка. HASP (программа, направленная на борьбу с нарушением авторских прав на компьютерное пиратство) использует 128-битное шифрование по алгоритму AES (симметричный алгоритм блочного шифрования информации), что позволяет предотвратить неавторизованное использование ПО.
Уровень защиты программного обеспечения «высокий» в соответствии
с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
CALYPSO |
|
Номер версии (идентификационный номер) ПО |
6.x и выше |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосят на титульный лист руководства по эксплуатации типографским способом, а также на торцевую часть корпуса КИМ методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы устанавливающие требования к машинам координатным измерительным DuraMax и DuraMax HTGТехническая документация «Carl Zeiss Industrielle Messtechnik GmbH» Германия
Поверка
Поверкаосуществляется по документу МП АПМ 97-19 «Машины координатно-измерительные DuraMax и DuraMax HTG. Методика поверки», утвержденному ООО «Автопрогресс-М» «19» декабря 2019 г.
Основные средства поверки:
-
- рабочие эталоны единицы длины 3-го разряда согласно Государственной поверочной схеме для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной Приказом Росстандарта от 29 декабря 2018 г. № 2840 - меры длины концевые плоскопараллельные;
-
- сфера без покрытия из комплекта мер для поверки систем координатно-измерительных ROMER Absolute Arm (рег. № 64593-16);
-
- секундомер механический СОСпр-2б-2-000 (рег. № 11519-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
«Carl Zeiss Industrielle Messtechnik GmbH», Германия Адрес: 73446, Oberkochen, Carl Zeiss str. 22
Телефон: +49 7364 20-6336
Факс: +49 7364 20-3870
E-mail: info.metrology.de@zeiss.com
Web-сайт: www.zeiss.com
Производственная площадка Carl Zeiss (Shanghai) Co., Ltd. ZEISS Group, Китай Адрес: No.60 Meiyue Road, China (Shanghai) Pilot Free Trade Zone (200131) E-mail: info.metrology.de@zeiss.com
Заявитель
Общество с ограниченной ответственностью «Карл Цейсс» (ООО «Карл Цейсс»)
ИНН 7701234835
Адрес: 109028, г. Москва, Набережная Серебряническая, д.29, эт. 4, пом. 1 ком 21
Тел.: +7 (495) 933-51-51
E-mail: info@zeiss.com
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М»)
Адрес: 123298, г. Москва, ул. Берзарина, д. 12
Тел.: +7 (495) 120-03-50
E-mail: info@autoprogress-m.ru
Принцип действия КИМ основан на поочередном измерении координат определенного числа точек поверхности детали и последующих расчетах линейных и угловых размеров, отклонений размера, формы и расположения в соответствующей системе координат.
Три направляющие измерительной машины образуют декартову базовую систему координат X, Y, Z, в которой расположена подвижная трехмерная щуповая сканирующая измерительная головка фирмы ZEISS. Перемещения центра щупа головки измеряются цифровыми измерительными системами высокой разрешающей способности и точности, установленными вдоль каждой из осей.
Перемещение измерительной головки по направляющим вдоль осей обеспечивается электродвигателями постоянного тока, питающимися от трех усилителей мощности двигателя сервомотора. Все электродвигатели, считывающие головки, измерительные шкалы, приводные механизмы и направляющие по осям закрыты защитными панелями. КИМ DuraMax и DuraMax HTG оснащены неподвижным измерительным столом, установленным на стальную раму, а также встроенной системой компенсации температурных погрешностей.
КИМ DuraMax и DuraMax HTG оснащаются контактным сканирующим датчиком VAST XXT.
Измерения производятся в ручном и автоматическом (CNC) режимах. Ручной режим управления прибором осуществляется с клавиатуры компьютера или при помощи пульта управления. Автоматический режим CNC реализуется от компьютерной станции, по заранее составленной программе.
КИМ выпускаются в двух модификациях DuraMax и DuraMax HTG отличающиеся техническими и метрологическими характеристиками, а также имеют различные виды исполнения - базовая модель (настольная) и с основанием.
Общий вид машин координатно-измерительных DuraMax и DuraMax HTG представлен на рисунках 1 и 2.
Опломбирование КИМ от несанкционированного доступа не предусмотрено.
Рисунок 1 - Внешний вид машин координатно-измерительных DuraMax со стандартным
Рисунок 2 - Внешний вид машин координатно-измерительных DuraMax HTG с основанием для установки в цеху
Место нанесения знака поверки
Рисунок 3 - Внешний вид машин координатно-измерительных DuraMax базовой модели
Таблица 5 -
|
Наименование |
Количество |
Примечание |
|
Машина координатная измерительная DuraMax или DuraMax HTG |
1 шт. |
- |
|
Пульт управления |
1 шт. |
- |
|
Шкаф управления |
1 шт. |
- |
|
Калибровочная сфера диаметром 25 мм |
1 шт. |
- |
|
Приспособления для закрепления измеряемой детали |
1 компл. |
По заказу |
|
Комплект сменных измерительных наконечников |
1 компл. |
По заказу |
|
Руководство по эксплуатации |
1 экз. |
- |
|
Методика поверки |
1 экз. |
- |
Таблица 2 - Метрологические характеристики машин координатно-измерительных DuraMax и DuraMax HTG
|
Модификация КИМ |
Диапазон измерений, мм |
Пределы допускаемой абсолютной объемной погрешности MPEE* (L-длина в мм), мкм (с контактной головкой VAST XXT) |
Пределы допускаемой абсолютной погрешности измерительной головки MPEP*, мкм (с контактной головкой VAST XXT) |
Пределы допускаемой абсолютной погрешности сканирования MPEThp/t*, мкм/с (с контактной головкой VAST XXT) | ||
|
X |
Y |
Z | ||||
|
DuraMax |
От 0 до |
От 0 до |
От 0 до |
±(2,4+L/300) |
±2,4 |
±2,9/55 |
|
DuraMax HTG |
500 |
500 |
500 |
±(2,2+L/300) | ||
|
Примечание: * |
- при температуре окружающего воздуха от плюс 18 °C до плюс 22 |
°C и относительной влажности воздуха не более 70 % | ||||
Таблица 3 - Технические характеристики машин координатно-измерительных DuraMax и DuraMax HTG
|
Модификация КИМ |
Габаритные размеры, мм |
Масса измеряемой детали, кг |
Масса, кг | ||
|
длина |
ширина |
высота | |||
|
DuraMax - Базовая модель |
1360 |
1080 |
1803 |
100 |
350 |
|
- Стандартное основание |
1360 |
1080 |
2480 |
445 | |
|
- Основание для установки в цеху |
1710 |
1770 |
2511 |
515 | |
|
DuraMax HTG - Основание для установки в цеху |
1710 |
1770 |
2511 |
100 |
545 |
Таблица 4 -Условия эксплуатации машин координатно-измерительных DuraMax и DuraMax
HTG
|
Наименование характеристики |
Значение | |
|
DuraMax |
DuraMax HTG | |
|
Температура окружающего воздуха, °С |
от +18 до +30 |
от +15 до +35 |
|
Допускаемое изменение температуры, °С, не | ||
|
более, в течении: | ||
|
1 ч |
2 |
3 |
|
8 ч |
4 |
10 |
|
Градиент по объему, °С на метр | ||
|
Относительная влажность воздуха, без | ||
|
конденсата, % |
от 40 до 70 | |
|
Напряжение питания переменного тока, В |
220±22 | |
|
Частота переменного тока, Гц |
50/60 | |
