Номер по Госреестру СИ: 65074-16
65074-16 Машины координатные измерительные
(MMZ, исп. MMZ G, MMZ M, MMZ T)
Назначение средства измерений:
Машины координатные измерительные MMZ (далее КИМ) предназначены для измерений геометрических размеров и формы деталей, для контроля деталей в условиях серийного производства в цеховых условиях.

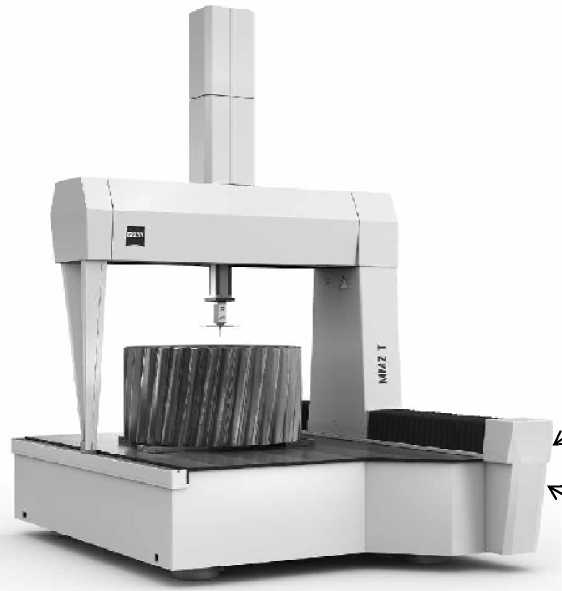

Внешний вид.
Машины координатные измерительные
Рисунок № 1

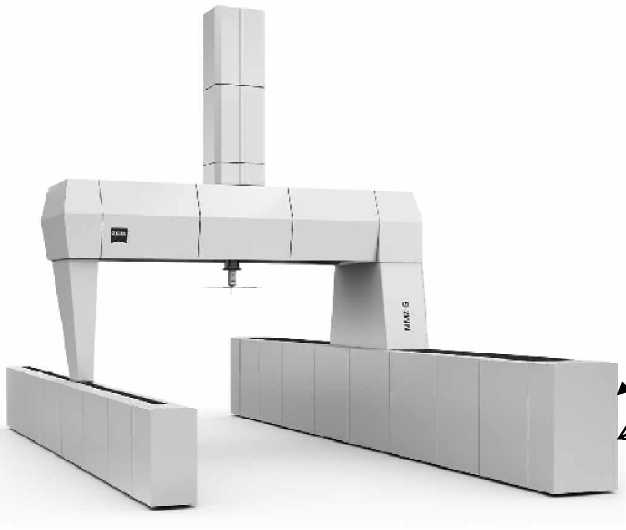

Внешний вид.
Машины координатные измерительные
Рисунок № 2

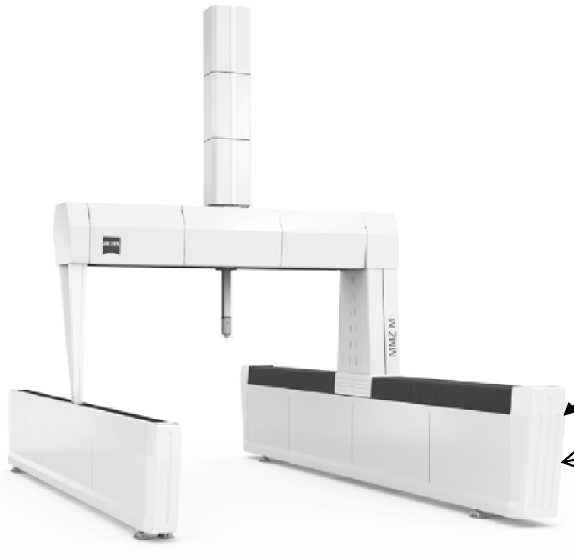

Внешний вид.
Машины координатные измерительные
Рисунок № 3
Внешний вид.
Машины координатные измерительные
Рисунок № 4
Внешний вид.
Машины координатные измерительные
Рисунок № 5
Внешний вид.
Машины координатные измерительные
Рисунок № 6
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 09.09.2026
Номер записи - 156412
ID в реестре СИ - 378812
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Машина координатная измерительная MMZ G 20/30/20, MMZ, исп. MMZ M, MMZ T 21/32/16, MMZ T, MMZ M 30/45/20, MMZ M 20/30/20, MMZ M, MMZ G 20/30/20, Axiom too 1200 CNC,,
Производитель
Изготовитель - Фирма "Carl Zeiss Industrielle Messtechnik GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 21
Выдано извещений - 0
Кол-во периодических поверок - 12
Кол-во средств измерений - 6
Кол-во владельцев - 6
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1285 от 2016.09.09 Об утверждении типов средств измерений
№1174 от 2021.07.02 О продлении срока действия утвержденного типа средств измерений
Наличие аналогов СИ: Машины координатные измерительные (MMZ, исп. MMZ G, MMZ M, MMZ T)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|---|
65074-16 Машины координатные измерительные (MMZ, исп. MMZ G, MMZ M, MMZ T) Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
81088-20 Машины координатно-измерительные NORGAU серии NCMM ( ) Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
Все средства измерений Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд")
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
10048-85 |
Машины длиномерные, Нет данных Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
2 года | |
10060-85 |
Уровни совпадений, Нет данных Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
2 года | |
10061-85 |
Угломеры оптические, Нет данных Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
2 года | |
10089-85 |
Машины универсальные длиномерные, Нет данных Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
2 года | |
10116-85 |
Тахеометры, Дальта 010В Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
10117-85 |
Теодолиты, THEO-010В Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
2 года | |
10118-85 |
Теодолиты, THEO-020В Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
2 года | |
10119-85 |
Теодолиты, THEO-080В Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
2 года | |
10331-86 |
Рейки нивелирные прецизионные, 3М Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
2 года | |
10363-86 |
Приборы для поверки угольников 90 град., 2401 Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
10474-86 |
Лупы измерительные, Карл Цейс Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
2 года | |
10565-86 |
Квадранты оптические (угломерные уровни с микроскопом), Нет данных Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
2 года | |
10566-86 |
Столы оптические круговые делительные, OKT 315 Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
5 лет | |
10597-86 |
Штангенциркули, EN 111 Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
10598-86 |
Штангенвысотомеры с делениями, N 1653 Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
10653-86 |
Микроскопы большие инструментальные, DC Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
10674-86 |
Приборы для измерения зубчатых колес, TA 450S Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
2 года | |
10675-86 |
Приборы для контроля зубчатых колес в двухпрофильном зацеплении, ZA 450S Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
2 года | |
10676-86 |
Биениемеры комплексного двухпрофильного контроля, M-200 Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
2 года | |
10959-87 |
Столы оптические круговые делительные, OKT 320 S Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
2 года | |
10960-87 |
Головки делительные оптические, P1 Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
2 года | |
11001-87 |
Приборы для измерения прямолинейности, GM1200 Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
2 года | |
11150-87 |
Проекторы измерительные, МП320 Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
2 года | |
11193-88 |
Микрометры, 522 Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
11194-88 |
Микрометры, 523 Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
11195-88 |
Микрометры, 524 Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
11196-88 |
Системы измерительные длиномерные, 1DL1 Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
11197-88 |
Системы измерительные длиномерные, 1DL500 Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
11198-88 |
Нутромеры, 5, 6, 7, 8 Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
11389-88 |
Индикаторы часового типа, 3515, 3516, 3518 Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
11451-88 |
Индикаторы увеличенные стрелочные, IKF10, IKF30, IKF100 Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
11452-88 |
Индикаторы малогабаритные часового типа, 3406 Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
11508-88 |
Нивелиры прецизионные, N1005A Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
2 года | |
12168-90 |
Машины длиномерные, LMM 0,5 - 1000 С Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
2 года | |
13053-89 |
Спектрофотометры, Спекорд М400 Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
16166-02 01.06.2007 |
Машины трехкоординатные измерительные, PRISMO Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
16166-13 21.06.2023 |
Машины координатные измерительные, PRISMO Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
16166-97 01.05.2002 |
Машины координатные измерительные, PRISMO Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
16167-02 01.06.2007 |
Машины трехкоординатные измерительные, MMZ Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
16167-97 01.05.2002 |
Машины координатные измерительные, MMZ Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
16168-02 01.06.2007 |
Машины трехкоординатные измерительные, Eclipse Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
16579-02 01.06.2007 |
Машины трехкоординатные измерительные, UPMC CARAT Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
16579-97 01.10.2002 |
Машины трехкоординатные измерительные, UPMC CARAT Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
19631-00 01.06.2005 |
Машины трехкоординатные измерительные, VISTA Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
23296-02 01.07.2007 |
Машины трехкоординатные измерительные, CONTURA Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
23849-02 01.12.2007 |
Машины трехкоординатные измерительные, SMC Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
28248-04 |
Машина трехкоординатная измерительная, C-400 Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
29992-05 01.10.2010 |
Машины трехкоординатные измерительные, SPECTRUM™ Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
29993-05 01.10.2010 |
Машины трехкоординатные измерительные, ACCURA™ Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
36187-07 01.12.2012 |
Машины трехкоординатные измерительные, PRO/PRO-T Select, PRO/PRO-T Compact, PRO/PRO-T Premium Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
36187-15 23.12.2024 |
Машины координатные измерительные, PRO/PRO T Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
36514-07 01.01.2013 |
Машины трехкоординатные измерительные, CONTURA G2 Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
36602-07 01.01.2013 |
Машины трехкоординатные измерительные, GageMax Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
36602-17 03.04.2022 |
Машины координатные измерительные, GageMax Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
36879-08 01.02.2013 |
Машины трехкоординатные измерительные, MMZ B 2000/MMZ B 2500 Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
36891-08 01.02.2013 |
Машины трехкоординатные измерительные, CenterMax Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
36891-17 03.04.2022 |
Машины координатные измерительные, CenterMax Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
36892-08 01.02.2013 |
Машины трехкоординатные измерительные, F25 Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
50781-12 30.07.2017 |
Машины координатные измерительные, DuraMax Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
51180-12 13.09.2017 |
Машины координатные измерительные, ACCURA Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
53881-13 24.06.2018 |
Машины координатные измерительные, O-INSPECT Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
53889-13 |
Машина координатная измерительная, ACCURA MASS 16/24/14 Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
54225-13 21.06.2023 |
Машины координатные измерительные, CONTURA G2 Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
65074-16 09.09.2026 |
Машины координатные измерительные, MMZ, исп. MMZ G, MMZ M, MMZ T Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
68183-17 01.08.2022 |
Машины координатные измерительные, MMZ G 30/100/25 Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
9457-84 |
Спектрофотометры, Спекорд М40 Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год (ГОСТ 8.002-71) | |
9815-84 |
Спектрофотометры, Спекорд М80, Спекорд М85 Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
9927-85 |
Спектрофотометры, Спекол-11 Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
2 года | |
9928-85 |
Спектрофотометры, Спекол-200, Спекол 210-211-2120-221 Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
2 года | |
74016-19 11.02.2024 |
Машины координатные измерительные, CONTURA Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
51180-19 17.07.2024 |
Машины координатные измерительные, ACCURA Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
77153-19 |
Машина координатная измерительная, ECLIPSE Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
79032-20 01.09.2025 |
Машины координатно-измерительные, DuraMax и DuraMax HTG Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
79180-20 11.09.2025 |
Машины координатные измерительные, O-INSPECT Фирма "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Полезный отчет для тех, кто хочет понять, как распределены средства измерений по территории России. Отнесение СИ к конкретному городу осуществляется по адресу организации, осуществляющей поверку (как правило, организация имеет место осуществления деятельности, привязанное к адресу регистрации). Применение базы географических объектов РФ позволяет сделать дальнейшую привязку к региону, области и федеральному округу РФ.
Отчет состоит из трех круговых диаграмм и интерактивной географической карты.
Круговые диаграммы приводят данные по количественному и процентному соотношению средств измерений по Федеральным округам, регионам, областям и городам (с указанием доли рынка, кол-ва аккредитованных организаций, кол-ва СИ).
На интерактивную карту маркерами и цифрами нанесены города и количество организаций, аккредитованных на поверку в каждом конкретном городе. Дополнительно приводится краткая информация по организациям (контактные данные, номер аттестата аккредитации).
Дополнительно, отчет сопровождается справочной таблицей, содержащей информацию об аккредитованной организации с указанием адреса осуществления деятельности, города, региона, округа и количества поверок, занесенных в ФГИС АРШИН.
Кто поверяет Машины координатно-измерительные NORGAU серии NCMM ( )
Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
---|---|---|---|---|---|---|---|---|---|---|
ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 5 | 0 | 3 | 0 | 3 | 0 | 3 | ||
ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 2 | 0 | 1 | 0 | 2 | 0 | 1 | ||
ФГУП "ВНИИМС" (RA.RU.311493) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
АО "Ракетно-космический центр "Прогресс" (РОСС RU.001.310411) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Машины координатно-измерительные NORGAU серии NCMM ( )
Организация, регион | Стоимость, руб | Средняя стоимость |
---|---|---|
ФБУ УРАЛТЕСТ Свердловская область |
30030 | 30030 |
Программное обеспечение
КИМ MMZ оснащены программным обеспечением CMM-OS, CALYPSO, HOLOS, CALIGO.
Вычислительные алгоритмы CMM-OS, CALYPSO, HOLOS, CALIGO расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы. CMM-OS, CALYPSO, HOLOS блокируют редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать измеренные значения.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Программное обеспечение
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО |
Другие идентификационные данные (если имеются) |
CMM-OS |
5x |
USB-ключ HASP |
Бинарный |
CALYPSO |
5x |
USB-ключ HASP |
Бинарный |
HOLOS |
2x |
USB-ключ HASP |
Бинарный |
CALIGO |
2х |
USB-ключ HASP |
Бинарный |
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Главной защитой ПО является USB-ключ-заглушка. HASP (программа, направленная на борьбу с нарушением авторских прав на компьютерное пиратство) использует 128-битное шифрование по алгоритму AES (симметричный алгоритм блочного шифрования информации), что позволяет предотвратить неавторизованное использование ПО.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосят на титульный лист руководства по эксплуатации типографским способом, а также на торец КИМ методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе
Нормативные и технические документы
Нормативные и технические документы устанавливающие требования к машинам координатным измерительным MMZГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 140-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм
Техническая документация фирмы - изготовителя.
Поверка
Поверкаосуществляется в соответствии с документом МП 65074-16 «Машины координатные измерительные MMZ. Методика поверки» утвержденным ФГУП «ВНИИМС» в мае 2016г.
Основные средства поверки: концевые меры длины 4-го разряда по ГОСТ Р 8.763-2011
Знак поверки в виде оттиска клейма поверителя наносится на свидетельство о поверке. Знак поверки в виде голографической наклейки наносится на КИМ в соответствии с рисунком 1 или на свидетельство о поверке.
Изготовитель
Фирма Carl Zeiss Industrielle Messtechnik GmbH, ГерманияАдрес: Carl-Zeiss-Strasse 22, 73447 Oberkochen, Germany
Телефон: +49 7364 20 8084
Факс: +49 7364 20 8091
Адрес электронной почты: imt.hotline@zeiss.de
Адрес в Интернет: http://www.zeiss.de/industrial-metrology/de_de/home.html
Заявитель
ООО «ОПТЭК»
ИНН 7701234835,
Адрес:105005, Москва Денисовский пер., д. 26
Телефон:+7 495 771 64 90
Факс:+7 495 933 51 55
Адрес электронной почты: office@optecgroup.com
Адрес в Интернет: www.optecgroup. com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»), ИНН 7736042404
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: (495) 437 55-77, факс: (495) 437-56-66
Адрес в Интернет: www.vniims.ru
Адрес электронной почты: office@vniims.ru
Машины координатные измерительные MMZ изготавливаются в трех исполнениях MMZ G, MMZ M, MMZ T и нескольких типоразмерах, отличающихся диапазоном измерений и точностными характеристиками.
Конструкция машины портальная, с неподвижным измерительным столом, боковым приводом портала. Пиноль и направляющие по осям X и Z выполнены из керамики. Три направляющие КИМ образуют декартову базовую систему координат X,Y,Z, в которой расположена трехмерная измерительная головка VAST Gold, VAST XT Gold, VAST XTR Gold, RDS, VAST XXT. Дополнительно КИМ могут оснащаться набором контактных щупов различного диаметра и формы и бесконтактными (оптическими и лазерными) сканирующими системами LineScan и Viscan. Возможна комплектация одной КИМ несколькими измерительными головками, в том числе, бесконтактными.
Измерения производятся в ручном и автоматическом режимах. Ручной режим управления прибором осуществляется с клавиатуры компьютера или при помощи пульта управления, переключающегося на замедленный ход. Автоматический режим реализуется от компьютерной станции, по заранее составленной программе.
Опломбирование приборов от несанкционированного доступа не предусмотрено.
Рисунок 1 - Общий вид координатных измерительных машин MMZ G и место нанесения знака утверждения типа
Место нанесения знака поверки
Рисунок 2 - Общий вид координатных измерительных машин MMZ M и место нанесения знака утверждения типа
Место нанесения знака поверки
Место нанесения знака поверки
Рисунок 3 - Общий вид координатных измерительных машин MMZ T и место нанесения знака утверждения типа
Таблица 5 - Комплектность КИМ
Наименование |
Кол-во |
Примечание |
Машина координатная измерительная MMZ |
1 шт. |
В соответствии с модификацией |
Пульт управления |
1 шт. | |
Шкаф управления |
1 шт. | |
Приспособления для закрепления измеряемой детали |
1 компл. |
По заказу |
Комплект сменных измерительных наконечников |
1 компл. |
По заказу |
Руководство по эксплуатации |
1 экз. | |
Методика поверки |
1 экз. |
Таблица 2 - Технические и метрологические характеристики КИМ
КИМ |
Г абаритные размеры, мм |
Диапазон измерений, мм |
Масса, кг, не более | ||||
длина |
ширина |
высота |
X |
Y |
Z | ||
MMZ G 20/30/12 |
5700 |
3929 |
4407 |
От 0 до 2000 |
От 0 до 3000 |
От 0 до 1200 |
13000 |
MMZ G 30/30/12 |
5700 |
4929 |
4407 |
От 0 до 3000 |
От 0 до 3000 |
От 0 до 1200 |
15100 |
MMZ G 25/30/16 |
5700 |
4429 |
5007 |
От 0 до 2500 |
От 0 до 3000 |
От 0 до 1600 |
15500 |
MMZ G 20/30/20 |
5700 |
3929 |
5807 |
От 0 до 2000. |
От 0 до 3000 |
От 0 до 2000 |
13700 |
MMZ G 20/40/20 |
6700 |
3929 |
5807 |
От 0 до 2000 |
От 0 до 4000 |
От 0 до 2000 |
15500 |
MMZ G 25/40/25 |
6700 |
4429 |
6807 |
От 0 до 2500 |
От 0 до 4000 |
От 0 до 2500 |
16500 |
MMZ G 25/50/25 |
7700 |
4429 |
6807 |
От 0 до 2500 |
От 0 до 5000 |
От 0 до 2500 |
17800 |
MMZ G 30/40/20 |
6700 |
4929 |
5807 |
От 0 до 3000 |
От 0 до 4000 |
От 0 до 2000. |
16100 |
MMZ G 30/60/20 |
9100 |
4929 |
5807 |
От 0 до 3000 |
От 0 до 6000 |
От 0 до 2000 |
19600 |
MMZ G 35/50/25 |
7700 |
5429 |
6807 |
От 0 до 3500 |
От 0 до 5000 |
От 0 до 2500 |
17200 |
MMZ G 35/40/30 |
6700 |
5429 |
7807 |
От 0 до 3500 |
От 0 до 4000 |
От 0 до 3000 |
18500 |
MMZ G 40/60/30 |
9100 |
5929 |
7807 |
От 0 до 4000 |
От 0 до 6000 |
От 0 до 3000 |
21100 |
MMZ G 50/70/35 |
10100 |
6929 |
8807 |
От 0 до 5000 |
От 0 до 7000 |
От 0 до 3500 |
23200 |
MMZ M 20/30/12 |
4981 |
3132 |
4344 |
От 0 до 2000 |
От 0 до 3000 |
От 0 до 1200 |
6445 |
MMZ M 20/45/12 |
6481 |
3132 |
4344 |
От 0 до 2000. |
От 0 до 4500 |
От 0 до 1200 |
8833 |
MMZ M 20/60/12 |
7981 |
3132 |
4344 |
От 0 до 2000. |
От 0 до 6000 |
От 0 до 1200 |
11173 |
MMZ M 20/30/16 |
4981 |
3132 |
4944 |
От 0 до 2000 |
От 0 до 3000 |
От 0 до 1600 |
6580 |
MMZ M 20/45/16 |
6481 |
3132 |
4944 |
От 0 до 2000 |
От 0 до 4500 |
От 0 до 1600 |
8968 |
MMZ M 20/60/16 |
7981 |
3132 |
4944 |
От 0 до 2000 |
От 0 до 6000 |
От 0 до 1600 |
11308 |
MMZ M 20/30/20 |
4981 |
3132 |
5744 |
От 0 до 2000 |
От 0 до 3000 |
От 0 до 2000 |
6812 |
MMZ M 20/45/20 |
6481 |
3132 |
5744 |
От 0 до 2000. |
От 0 до 4500 |
От 0 до 2000 |
9200 |
MMZ M 20/60/20 |
7981 |
3132 |
5744 |
От 0 до 2000 |
От 0 до 6000 |
От 0 до 2000 |
11540 |
MMZ M 20/30/12 |
4981 |
4132 |
4344 |
От 0 до 2000. |
От 0 до 3000 |
От 0 до 1200 |
6893 |
MMZ M 30/45/12 |
6481 |
4132 |
4344 |
От 0 до 3000 |
От 0 до 4500 |
От 0 до 1200 |
9281 |
MMZ M 30/60/12 |
7981 |
4132 |
4344 |
От 0 до 3000 |
От 0 до 6000 |
От 0 до 1200 |
11621 |
MMZ M 30/30/16 |
4981 |
4132 |
4944 |
От 0 до 3000 |
От 0 до 3000 |
От 0 до 1600 |
7028 |
MMZ M 30/45/16 |
6481 |
4132 |
4944 |
От 0 до 3000 |
От 0 до 4500 |
От 0 до 1600 |
9416 |
MMZ M 30/60/16 |
7981 |
4132 |
4944 |
От 0 до 3000 |
От 0 до 6000 |
От 0 до 1600 |
11756 |
MMZ M 30/30/20 |
4981 |
4132 |
5744 |
От 0 до 3000 |
От 0 до 3000 |
От 0 до 2000 |
7260 |
MMZ M 30/45/20 |
6481 |
4132 |
5744 |
От 0 до 3000 |
От 0 до 4500 |
От 0 до 2000 |
9648 |
MMZ M 30/60/20 |
7981 |
4132 |
5744 |
От 0 до 3000 |
От 0 до 6000 |
От 0 до 2000 |
11988 |
MMZ T 21/32/12 |
5160 |
3110 |
4783 |
От 0 до 2100 |
От 0 до 3200 |
От 0 до 1200 |
11800 |
MMZ T 21/44/12 |
6360 |
3110 |
4783 |
От 0 до 2100 |
От 0 до 4400 |
От 0 до 1200 |
16000 |
MMZ T 21/32/16 |
5160 |
3110 |
5583 |
От 0 до 2100 |
От 0 до 3200 |
От 0 до 1600 |
12800 |
MMZ T 21/44/16 |
6360 |
3110 |
5583 |
От 0 до 2100 |
От 0 до 4400 |
От 0 до 1600 |
16250 |
Таблица 3 - Метрологические характеристики КИМ
КИМ |
Пределы допускаемой абсолютной объемной погрешности MPEE (Ь=длина в мм), мкм |
Пределы допускаемой абсолютной погрешности измерительной головки MPEP, мкм | ||
VAST Gold/ VAST XT Gold, VAST XTR Gold |
VAST XXT/ RDS |
VAST Gold/ VAST XT Gold, VAST XTR Gold |
VAST XXT/ RDS | |
MMZ G 20/30/12 |
±(2,2+L/400) |
±(2,8+L/350) |
±1,7 |
±2,2 |
MMZ G 20/30/20 |
±(2,8+L/400) |
±(3,4+L/350) |
±2,1 |
±2,6 |
MMZ G 20/40/20 |
±(2,8+L/400) |
±(3,4+L/350) |
±2,1 |
±2,6 |
MMZ G 25/30/16 |
±(2,8+L400) |
±(3,4+L/250) |
±2,1 |
±2,6 |
MMZ G 25/40/25 |
±(3,4+L/375) |
±(4,0+L/325) |
±2,6 |
±3,1 |
MMZ G 25/50/25 |
±(3,4+L/375) |
±(4,0+L/325) |
±2,6 |
±3,1 |
MMZ G 30/30/12 |
±(2,6+L/400) |
±(3,2+L/350) |
±2,0 |
±2,5 |
MMZ G 30/40/20 |
±(3,2+L/400) |
±(3,8+L/350) |
±2,4 |
±2,9 |
MMZ G 30/60/20 |
±(3,2+L/400) |
±(3,8+L/350) |
±2,4 |
±2,9 |
MMZ G 35/50/25 |
±(3,8+L/350) |
±(4,4+L/300) |
±2,9 |
±3,4 |
MMZ G 35/40/30 |
±(4,1+L/325) |
±(4,7+L/275) |
±3,1 |
±3,6 |
MMZ G 40/60/30 |
±(4,3+L/325) |
±(4,9+L/275) |
±3,2 |
±3,7 |
MMZ G 50/70/35 |
±(5,9+L/250) |
±(6.5+L/200) |
±4,4 |
±4,9 |
MMZ M 20/30/12 |
±(2,2+L/400) |
±(2,8+L/350) |
±1,7 |
±2,2 |
MMZ M 20/45/12 |
±(2,2+L/400) |
±(2,8+L/350) |
±1,7 |
±2,2 |
MMZ M 20/60/12 |
±(2,2+L/400) |
±(2,8+L/350) |
±1,7 |
±2,5 |
MMZ M 20/30/16 |
±(2,6+L/400) |
±(3,2+L/350) |
±2,0 |
±2,5 |
MMZ M 20/45/16 |
±(2,6+L/400) |
±(3,2+L/350) |
±2,0 |
±2,5 |
MMZ M 20/60/16 |
±(2,6+L/400) |
±(3,2+L/350) |
±2,0 |
±2,5 |
MMZ M 20/30/20 |
±(2,8+L/400) |
±(3,4+L/350) |
±2,1 |
±2,6 |
MMZ M 20/45/20 |
±(2,8+L/400) |
±(3,4+L/350) |
±2,1 |
±2,6 |
MMZ M 20/60/20 |
±(2,8+L/400) |
±(3,4+L/350) |
±2,1 |
±2,6 |
MMZ M 20/30/12 |
±(2,2+L/400) |
±(2,8+L/350) |
±1,7 |
±2,2 |
MMZ M 30/45/12 |
±(2,6+L/400) |
±(3,2+L/350) |
±2,0 |
±2,5 |
MMZ M 30/60/12 |
±(2,6+L/400) |
±(3,2+L/350) |
±2,0 |
±2,5 |
MMZ M 30/30/16 |
±(3,0+L/400) |
±(3,6+L/350) |
±2,3 |
±2,8 |
MMZ M 30/45/16 |
±(3,0+L/400) |
±(3,6+L/350) |
±2,3 |
±2,8 |
MMZ M 30/60/16 |
±(3,0+L/400) |
±(3,6+L/350) |
±2,3 |
±2,8 |
MMZ M 30/30/20 |
±(3,2+L/400) |
±(3,8+L/350) |
±2,4 |
±2,9 |
MMZ M 30/45/20 |
±(3,2+L/400) |
±(3,8+L/350) |
±2,4 |
±2,9 |
MMZ M 30/60/20 |
±(3,2+L/400) |
±(3,8+L/350) |
±2,4 |
±3,1 |
MMZ T 21/32/12 |
±(2,4+L/400) |
±(3,0+L/350) |
±2,0 |
±2,5 |
MMZ T 21/44/12 |
±(2,4+L/400) |
±(3,0+L/350) |
±2,0 |
±3,2 |
MMZ T 21/32/16 |
±(2,8+L/400) |
±(3,4+L/350) |
±2,4 |
±2,9 |
MMZ T 21/44/16 |
±(2,8+L/400) |
±(3,4+L/350) |
±2,4 |
±3,6 |
Таблица 4 - Условия эксплуатации КИМ
Нормальная область значений температуры, °C |
20±2 |
Допускаемое изменение температуры |
1 °С/ч, 2 °С/8ч |
Диапазон рабочих температур, °С |
От +10 до +35 |
Относительная влажность воздуха, % |
От 30 до 70 без конденсата |
Расход воздуха, л/мин |
81 |
Давление сжатого воздуха, кПа |
600 |
Требования к электропитанию, В |
220±22 |
Частота переменного тока, Гц |
50/60 |
Ссылки на другие типы СИ
- 551-50 Микроинтерферометры
- 49558-12 Тепловизоры инфракрасные
- 12387-90 Преобразователи термоэлектр...
- 23613-02 Резервуары стальные горизон...
- 37749-08 Трансформаторы напряжения
- 44178-15 Плотномеры-рефрактометры
- 37713-13 Термопреобразователи сопрот...
- 37024-08 Каналы измерительные
- 87815-22 Система автоматизированная ...
- 79271-20 Система автоматизированная ...
