Номер по Госреестру СИ: 73899-19
73899-19 Счетчики жидкости турбинные
(PTF, PNF)
Назначение средства измерений:
Счетчики жидкости турбинные PTF, PNF (далее - счетчики) предназначены для измерений объемного расхода и объема жидкости в напорных трубопроводах.

Внешний вид.
Счетчики жидкости турбинные
Рисунок № 1

Внешний вид.
Счетчики жидкости турбинные
Рисунок № 2

Внешний вид.
Счетчики жидкости турбинные
Рисунок № 3
Программное обеспечение
Программное обеспечение счетчиков (далее — ПО) представляет собой программное обеспечение ПВ теплоэнергоконтроллеров ИМ2300.
Идентификационные данные ПО ПВ представлены в таблице 1.
Таблица 1
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
IM2300 |
Номер версии (идентификационный номер) ПО |
1.7 |
Цифровой идентификатор ПО (сумма по модулю 256 метрологически значимой части ПО) |
217 |
Уровень защиты ПО ПВ от непреднамеренных и преднамеренных изменений соответствует уровню "высокий" согласно Р 50.2.077-2014.
ПР, входящие в состав счетчиков, не имеют собственного программного обеспечения (ПО).
Знак утверждения типа
Знак утверждения типананосится на паспорт и руководство по эксплуатации счетчика типографским способом, а также на табличку, прикрепленную к ПР, фотохимическим или ударным методом, или в виде голографической наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к счетчикам жидкости турбинным PTF, PNF
Приказ Росстандарта от 7 февраля 2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
ТУ 4213-001-38928621-2018 Счетчики жидкости турбинные PTF, PNF. Технические условия
Поверка
Поверкаосуществляется по документу МП 208-074-2018 "ГСИ. Счетчики жидкости турбинные PTF, PNF. Методика поверки", утвержденному ФГУП "ВНИИМС" 13.09.2018 г.
Основные средства поверки - рабочие эталоны единицы расхода 2-го разряда согласно приказу Росстандарта от 07.02.2018 г. №256, часть 1 и 2.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке счетчика.
Изготовитель
Общество с ограниченной ответственностью "ЕНХА" (ООО "ЕНХА")
ИНН 3123303307
Адрес: 308023, г. Белгород, ул. Студенческая, 16
Тел.: +7 (4722) 40-24-99, 34-18-35
Факс: +7 (4722) 40-24-98
E-mail:sale@enha.ru
Web-сайт: www.enha.ru
Испытательный центр
Федеральное государственное унитарное предприятие "Всероссийский научноисследовательский институт метрологической службы" (ФГУП "ВНИИМС")Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: +7 (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Принцип действия счетчиков основан на преобразовании частоты вращения ротора в значения объемного расхода и объема жидкости, протекающей через счетчик.
Счетчик состоит из преобразователя объема и объемного расхода турбинного (далее -ПР) и прибора вторичного теплоэнергоконтроллера ИМ2300, опционально, (регистрационный № 14527-17, далее - ПВ).
При комплектации с ПВ в состав счетчика может входить от одного до четырех ПР.
Кроме того, счетчик может дополнительно оснащаться струевыпрямителями и барьерами искрозащиты по количеству ПР.
ПР состоит из:
-
- корпуса с фланцами (возможно также бесфланцевое исполнение);
-
- узла ротора с держателями оси, подшипниками и дефлекторами;
-
- преобразователей сигналов индукционных ПСИ-90, ПСИ-90-Д, ПСИ-90Ф,
ПСИ-90Ф-Д (один или два, далее - ПСИ) с усилителями-формирователями сигнала ФС-30.
При протекании через счетчик поток жидкости вызывает вращение ротора. Число оборотов ротора пропорционально объёму жидкости, прошедшей через счетчик. При вращении ротора и прохождении его лопастей возле ПСИ, в чувствительном элементе ПСИ наводится электродвижущая сила, преобразуемая в последовательность электрических импульсов, количество которых может быть измерено и пересчитано в значение объема жидкости ПВ или другим измерительно-вычислительным комплексом, счетчиком импульсов, средством обработки информации, утвержденного типа.
Содержание индицируемой, регистрируемой и передаваемой информации вторичным прибором (ПВ), а также используемые при этом интерфейсы приведены в руководстве по эксплуатации теплоэнергоконтроллера ИМ2300 ИМ23.00.00.001 РЭ.
Счетчики выпускаются в различных модификациях в зависимости от диаметров условного прохода, диапазонов измерений объемного расхода и кинематической вязкости рабочей среды. Модификации ПР приведены в таблице 7.
Общие виды ПР и счетчика с ПВ показаны на рисунках 1 и 2 соответственно.

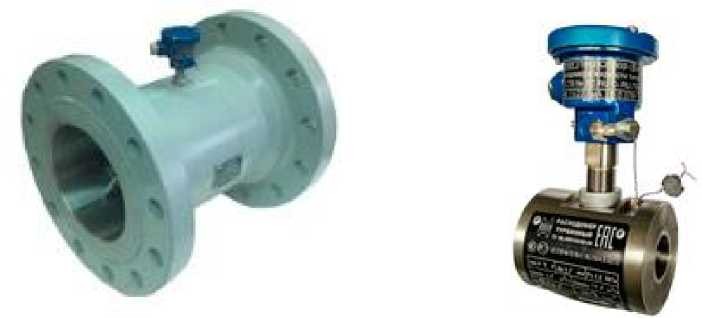

Рисунок 1 - Общий вид ПР

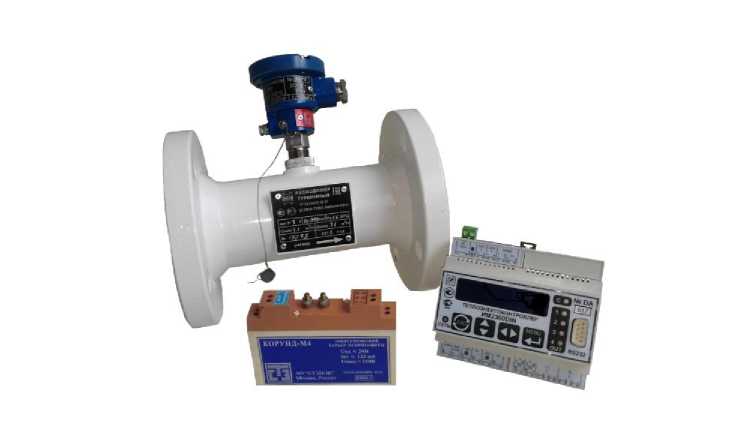

Рисунок 2 - Общий вид счетчика в комплекте с ПВ
Место установки пломбы показано на рисунке 3.

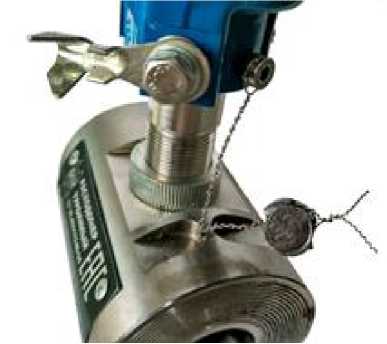

Рисунок 3 - Место установки пломбы
Таблица 8 -
Наименование |
Обозначение |
Количество |
Примечание |
Счетчик жидкости турбинный в составе: |
PTF (PNF) |
1 комплект |
в соответствии с заказом |
- преобразователь объема и объемного расхода турбинный |
- |
от 1 до 4 |
в соответствии с заказом |
- преобразователь сигналов индукционный |
ПСИ-90 (ПСИ-90-Д, ПСИ-90Ф, ПСИ-90Ф-Д) |
1 или 2 на каждый ПР |
в соответствии с заказом |
- прибор вторичный тепло-энергоконтроллер |
ИМ2300 |
1 |
опционально, в соответствии с заказом |
- струевыпрямитель |
- |
1 на каждый ПР |
опционально, в соответствии с заказом |
- барьеры искрозащиты |
- |
1 комплект |
опционально, в соответствии с заказом |
Руководство по эксплуатации |
Е 880.00.18 РЭ |
1 |
на партию |
Паспорт |
Е 880.00.18 ПС |
1 | |
Методика поверки (по заказу) |
МП 208-074-2018 |
1 |
на партию |
счетчиков представлены в таблицах 2-7.
Таблица 2 - Точностные характеристики счетчиков
Наименование характеристики |
Значение |
Пределы допускаемой относительной погрешности счетчиков в комплекте с ПВ, реализующими кусочно-линейную аппроксимацию градуировочной характеристики (ГХ) ПР, %: - для модификации PTF 015 |
±0,25 |
- для остальных модификаций |
±0,15 |
Пределы допускаемой относительной погрешности ПР в точке диапазона расхода, %: - для модификации PTF 015 |
±0,25 |
- для модификаций PTF 020 и PTF 025 |
±0,15 |
- для остальных модификаций |
±0,10 |
Пределы допускаемой относительной погрешности ПР в диапазоне расхода при реализации ГХ в виде постоянного среднего коэффициента преобразования, %: - для моделей PNF и PTF кроме модификации PTF 015 |
±0,25; ±0,50; ±1,0 |
- для модификации PTF 015 |
±0,50; ±1,0; ±5,0 |
- для модели PTF-Н |
±0,15; ±0,25 |
Среднее квадратическое отклонение случайной составляющей погрешности, %, не более: - для модификаций PTF 015, PTF 020, PTF 025 |
0,03 |
- для остальных модификаций |
0,02 |
Нижние границы диапазонов расхода ПР для случая реализации ГХ в виде постоянного среднего коэффициента преобразования приведены в таблицах 3 - 6.
Таблица 3 - Нижние границы диапазонов расхода ПР модели PTF (кроме модификации PTF 015) для случая реализации ГХ в виде постоянного среднего коэффициента преобразования
Поддиапазоны кинематической вязкости рабочей жидкости, мм2/с (сСт) |
Нижние границы диапазонов расхода* % от наибольшего значения расхода * | ||
для ПР с пределами допускаемой относительной погрешности ±0,25 % |
для ПР с пределами допускаемой относительной погрешности ±0,50 % |
для ПР с пределами допускаемой относительной погрешности ±1,0 % | |
от 0,5 до 2,0 |
от 10 до 50 |
10 |
10 |
от 2 до 10 |
от 30 до 50 |
от 15 до 30 |
от 10 до 20 |
от 10 до 20 |
- |
от 20 до 50 |
от 15 до 30 |
* Уточняется при заказе. |
Таблица 4 - Нижние границы диапазонов расхода ПР модификации PTF 015 для случая реали-
зации ГХ в виде постоянного среднего коэффициента преобразования
Поддиапазоны кинематической вязкости рабочей жидкости, мм2/с (сСт) |
Нижние границы диапазонов расхода, % от наибольшего значения расхода * | ||
для ПР с пределами допускаемой относительной погрешности ±0,50 % |
для ПР с пределами допускаемой относительной погрешности ±1,0 % |
для ПР с пределами допускаемой относительной погрешности ±5,0 % | |
от 0,5 до 2,0 |
50 |
10 | |
от 2 до 10 |
50 |
30 |
10 |
Уточняется при заказе. |
Таблица 5 - Нижние границы диапазонов расхода ПР модели PTF-Н для случая
реализации ГХ в виде постоянного среднего коэффициента преобразования
Поддиапазоны кинематической вязкости рабочей жидкости, мм2/с (сСт) |
Нижние границы диапазонов расхода, % от наибольшего значения расхода * | |
для ПР с пределами допускаемой относительной погрешности ±0,15 % |
для ПР с пределами допускаемой относительной погрешности ±0,25 % | |
от 0,5 до 8,0 |
от 10 до 15 |
8,5 |
от 8 до 28 |
от 15 до 20 |
от 10 до 15 |
от 28 до 65 |
20 |
15 |
от 65 до 140 |
от 25 до 40 |
от 20 до 35 |
от 140 до 200 |
от 40 до 50 |
от 25 до 50 |
* Уточняется при заказе. |
Таблица 6 - Нижние границы диапазонов расхода ПР модели PNF для случая реализации
ГХ в виде постоянного среднего коэффициента преобразования
Поддиапазоны кинематической вязкости рабочей жидкости, мм2/с (сСт) |
Нижние границы диапазонов расхода, % от наибольшего значения расхода * | ||
для ПР с пределами допускаемой относительной погрешности ±0,25 % |
для ПР с пределами допускаемой относительной погрешности ±0,50 % |
для ПР с пределами допускаемой относительной погрешности ±1,0 % | |
от 0,5 до 2,0 |
10 |
10 |
10 |
от 2 до 10 |
от 20 до 30 |
10 |
10 |
от 10 до 20 |
50 |
от 15 до 20 |
10 |
от 20 до 50 |
- |
от 15 до 30 |
от 10 до 20 |
* Уточняется при заказе. |
Таблица 7 -
Наименование характеристики |
Значение | |||||||||||||
Модификация счетчиков |
PTF 015 |
PTF 020 |
PTF 025 |
PTF 040 |
PTF 050 |
PTF 080 |
PIT 050Н |
PTF 080Н |
PTF 100Н |
PIT 150Н |
PNF 100 |
PNF 150 |
PNF 200 |
PNF 250 |
Диаметр условного прохода, мм |
15 |
20 |
25 |
40 |
50 |
80 |
50 |
80 |
100 |
150 |
100 |
150 |
200 |
250 |
Диапазон измерений расхода, м3/ч (1) |
от 0,5 до 5 |
от 1,1 до 11 |
от 1,6 до 16 |
от 4,0 до 40 |
от 7,1 до 71 |
от 15,5 до 155 |
от 7 до 70 |
от 12 до 140 |
от 25 до 300 |
от 50 до 600 |
от 28 до 280 |
от 70 до 700 |
от 120 до 1200 |
от 200 до 2000 |
Номинальное значения коэффициента преобразования ПР, имп/м3 (2) |
990000 |
510000 |
240000 |
62000 |
36000 |
10500 |
14200 |
3600 |
1560 |
700 |
4500 |
5000 |
1500 |
260 |
Длина прямых участков измерительной линии в количестве условных диаметров измерительного трубопровода, не менее | ||||||||||||||
- перед ПР |
20 |
20 (10) (3) | ||||||||||||
- после ПР |
5 |
5 | ||||||||||||
Параметры электрического питания ПР: | ||||||||||||||
- напряжение питания постоянным током, В (4) |
от 10 до 26,4 | |||||||||||||
- потребляемая мощность, В •А, не более |
0,06 | |||||||||||||
Монтажная длина ПР, мм |
50 |
80 |
210 |
273 |
299 |
273 |
299 |
406 |
457 | |||||
Масса ПР, кг, не более |
1,6 |
1,8 |
2,5 |
13,0 |
15,0 |
22,5 |
15,0 |
22,5 |
35,0 |
68,5 |
35,0 |
68,5 |
128,5 |
147,0 |
Условия эксплуатации: | ||||||||||||||
- рабочая среда |
вода, нефть, нефтепродукты, промышленные жидкости | |||||||||||||
- давление рабочей среды, МПа, не более |
20 |
32 | ||||||||||||
- диапазон температуры рабочей среды, °С |
от -250 до +150 | |||||||||||||
- диапазон кинематической вязкости рабочей среды, сСт (5) |
от 0,5 до 10 |
от 0,5 до 20 |
от 0,5 до 90 |
от 0,5 до 140 |
от 0,5 до 200 |
от 0,5 до 50 |
Окончание таблицы 7
Наименование характеристики |
Значение | |||||||||||||
Модификация счетчиков |
PTF 015 |
PTF 020 |
PTF 025 |
PTF 040 |
PTF 050 |
PTF 080 |
PТF 050Н |
PТF 080Н |
PТF 100Н |
PТF 150Н |
PNF 100 |
PNF 150 |
PNF 200 |
PNF 250 |
- диапазон температуры окружающего воздуха, °С |
от -40 до +50 | |||||||||||||
Частота частотно-импульсного выходного сигнала ПР, Гц |
от 45 до 2000 |
от 10 до 300 |
от 14 до 1000 | |||||||||||
Длина линии связи между ПР и ПВ, м, не более | ||||||||||||||
- для ПР с преобразователем сигналов ПСИ-90 |
200 | |||||||||||||
- для ПР с преобразователем сигналов ПСИ-90Ф |
2000 | |||||||||||||
Цифровые интерфейсы ПВ |
RS230, RS485 | |||||||||||||
Маркировка взрывозащиты |
1 Ех1Ь IIC T5 Gb и 1Ех d ib IIC T5 Gb | |||||||||||||
Средний срок службы, лет, не менее |
10 | |||||||||||||
Средняя наработка на отказ, ч, не менее |
10000 | |||||||||||||
|
