Сведения о средстве измерений: 70801-18 Анализаторы серы общей рентгеноабсорбционные в потоке нефти/нефтепродуктов при высоком давлении

Номер по Госреестру СИ: 70801-18
70801-18 Анализаторы серы общей рентгеноабсорбционные в потоке нефти/нефтепродуктов при высоком давлении
(АСП-6ХТ)

Назначение средства измерений:
Анализаторы серы общей рентгеноабсорбционные в потоке нефти/нефтепродуктов при высоком давлении АСП-6ХТ (далее - анализаторы АСП-6ХТ) предназначены для экспрессного измерения массовой доли серы общей в потоке нефти и/или нефтепродуктов.

сертификация программного обеспечения
Внешний вид. Анализаторы серы общей рентгеноабсорбционные в потоке нефти/нефтепродуктов при высоком давлении, http://oei-analitika.ru рисунок № 1
Внешний вид.
Анализаторы серы общей рентгеноабсорбционные в потоке нефти/нефтепродуктов при высоком давлении
Рисунок № 1

Общие сведения

Дата публикации - 31.03.2023
Срок свидетельства - 16.04.2024
Номер записи - 166896
ID в реестре СИ - 395780
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - ООО "ЕНХА"
Страна - РОССИЯ
Населенный пункт - г.Белгород
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке счетчиков электрической энергии. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№725 от 2018.04.16 Об утверждении типов средств измерений

Наличие аналогов СИ: Анализаторы серы общей рентгеноабсорбционные в потоке нефти/нефтепродуктов при высоком давлении (АСП-6ХТ)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений ООО "ЕНХА"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
11735-00
01.10.2005
Расходомеры-счетчики турбинные, PTF, PNF
ООО "ЕНХА" (РОССИЯ г.Белгород)
1 год
11735-06
12.11.2018
Расходомеры жидкости турбинные, PTF, PNF
ООО "ЕНХА" (РОССИЯ г.Белгород)
ОТ
МП
1 год
11735-89

Расходомеры турбинные с универсальным электронным преобразователем, PTF, PNF (расходомер) МВ1К-1000 (МВ1К-1000Т) (преобразователь)
ООО "ЕНХА" (РОССИЯ г.Белгород)
2 года (ГОСТ 8.002-71)
13301-92

Преобразователи универсальные в комплекте с турбинным расходомером жидкости PTF и PNF (Югославия), ПУР 90, ПУР 90Т
ООО "ЕНХА" (РОССИЯ г.Белгород)
1 год (ГОСТ 8.002-71)
13302-92

Преобразователи универсальные в комплекте с турбинным расходомером жидкости PTF и PNF (Югославия), ПУР 90М
ООО "ЕНХА" (РОССИЯ г.Белгород)
1 год (ГОСТ 8.002-71)
15270-03
01.05.2008
Счетчики тепловой энергии, ЕНХА-М
ООО "ЕНХА" (РОССИЯ г.Белгород)
1 год
15270-96
01.05.2001
Счетчики тепловой энергии, ЕНХА-М
ООО "ЕНХА" (РОССИЯ г.Белгород)
1 год
15670-96
01.11.2001
Расходомеры-счетчики газа с коррекцией по температуре и давлению, ТРСГ-Н
ООО "ЕНХА" (РОССИЯ г.Белгород)
1 год
19313-00
01.03.2005
Счетчики газа, ТРСГ-ИРГА
ООО "ЕНХА" (РОССИЯ г.Белгород)
2 года
19313-05
01.06.2010
Счетчики газа, ТРСГ-ИРГА
ООО "ЕНХА" (РОССИЯ г.Белгород)
3 года
31184-06
01.04.2016
Датчики расхода объемные турбинные, ДРОТ
ООО "ЕНХА" (РОССИЯ г.Белгород)
2 года
31746-06
01.06.2011
Системы измерений массы и объема нефтепродуктов, СИМОН-1
ООО "ЕНХА" (РОССИЯ г.Белгород)
2 года
56812-14
14.02.2024
Преобразователи расхода турбинные , HTM
ООО "ЕНХА" (РОССИЯ г.Белгород)
ОТ
МП
1 год
57471-14
01.04.2024
Преобразователи расхода жидкости ультразвуковые, DFX-MM, DFX-LV
ООО "ЕНХА" (РОССИЯ г.Белгород)
1 год
67758-17
09.06.2022
Устройства измерительные, IMS-1042
ООО "ЕНХА" (РОССИЯ г.Белгород)
ОТ
МП
2 года
70801-18
16.04.2024
Анализаторы серы общей рентгеноабсорбционные в потоке нефти/нефтепродуктов при высоком давлении, АСП-6ХТ
ООО "ЕНХА" (РОССИЯ г.Белгород)
ОТ
МП
2 года
73899-19
08.02.2024
Счетчики жидкости турбинные, PTF, PNF
ООО "ЕНХА" (РОССИЯ г.Белгород)
ОТ
МП
1 год

Нижний Новгород - город в России, административный центр городского округа, центр и район города Приволжского федерального округа. Расположен в центре Восточно-Европейской зоны наблюдения при слиянии Оки и Волги. Ока делит город на две части - берега на Дятловых горах и подходы к ее левой низменности. В период с 1932 по 1990 год город назывался Горький (в честь появления Максима Горького).

Нижний Новгород расположен в 400 км к востоку от Москвы, а транспортный коридор между двумя городами выделяется как конурбация Москва - Нижний Новгород.

Известен как крупный центр судостроения, авиации, автомобилестроения и информационных технологий. В период с 1959 по 1991 год город был закрыт для иностранцев, но в настоящее время является крупнейшим центром речного круизного туризма в России и местом проведения международных выставок различного профиля на базе Нижегородской ярмарки.

Муниципальное образование "город Нижний Новгород" является городским округом, городом областного значения. Площадь: 46 000 га. Население Нижнего Новгорода с подчиненными населенными пунктами (по состоянию на 1 января 2014 года): 1 272 719 человек.

Нижегородская область и ее областной центр - это территория с преобладанием русского населения, которое, согласно последней переписи, составило 95% всех жителей. Однако в Нижнем Новгороде проживает около 100 различных национальностей. В настоящее время в городе официально зарегистрировано 28 национально-культурных обществ. Официальным и общепринятым языком является русский.

На крупных и средних предприятиях города в реальном секторе экономики занято около 223 тысяч человек (38% от общего числа работающих в городе).

Доля города в основных показателях Нижегородской области по следующим направлениям: обрабатывающие производства составляет 28%, розничная торговля - 55,5%, платные услуги - 82,2%, общественное питание 54,8%. Наиболее развитыми отраслями промышленности являются машиностроение и металлообработка, пищевая, черная и цветная металлургия, медицинская, легкая и деревообрабатывающая, машиностроение и металлообработка.

Отчет "Анализ рынка поверки в Нижнем Новгороде" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Анализаторы серы общей рентгеноабсорбционные в потоке нефти/нефтепродуктов при высоком давлении (АСП-6ХТ)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Анализаторы серы общей рентгеноабсорбционные в потоке нефти/нефтепродуктов при высоком давлении (АСП-6ХТ)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Анализаторы оснащены программным обеспечением, позволяющим проводить контроль процессов измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на удаленный компьютер.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные

Значение

Идентификационное наименование ПО

АСП-6ХТ (HMI)

Номер версии ПО

не ниже версии 1414

Цифровой идентификатор ПО

-

Алгоритм вычисления цифрового идентификатора ПО

-

Другие идентификационные данные

не применяется

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Влияние ПО на метрологические характеристики анализаторов учтено при нормировании их характеристик.

Лист № 3 Всего листов 5

Знак утверждения типа

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.


Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к анализаторам серы общей рентгеноабсорбционным в потоке нефти/нефтепродуктов при высоком давлении АСП-6ХТ

ТУ 26.51.53-001-38928621-2017 «Анализаторы серы общей рентгеноабсорбционные в потоке нефти/нефтепродуктов при высоком давлении АСП-6ХТ». Технические условия

Поверка

Поверка

осуществляется по документу МП 193-241-2017 «ГСИ. Анализаторы серы общей рентгеноабсорбционные в потоке нефти/нефтепродуктов АСП-6ХТ. Методика поверки», утвержденному ФГУП «УНИИМ» «10» января 2018 г.

Основные средства поверки:

- стандартные образцы массовой доли серы в минеральном масле ГСО 8611-2004 (комплект SMO10HL), с аттестованным значением массовой доли серы в диапазоне от 0,1000 до 5,000 % и границами относительной погрешности аттестованного значения СО ±2,0 %;

- стандартный образец массовой доли серы в минеральном масле с индексом SMO 10-0,02 из комплекта SMO 10 ГСО 8610-2004, с аттестованным значением массовой доли 0,0200 % и границами относительной погрешности аттестованного значения СО ±3,0 %;

- стандартный образец массовой доли серы в нефти и нефтепродуктах (СРФ-1) ГСО 10425-2014 с аттестованным значением массовой доли серы в диапазоне от 0,050 до 0,070 % и границами допускаемых значений абсолютной погрешности аттестованного значения ±0,004 %;

- стандартный образец массовой доли серы в нефти и нефтепродуктах (СРФ-4) ГСО 10428-2014 с аттестованным значением массовой доли серы в диапазоне от 0,900 до 1,100 % и границами допускаемых значений абсолютной погрешности аттестованного значения ±0,030 %;

- стандартный образец массовой доли серы в нефти и нефтепродуктах (СРФ-6) ГСО 10430-2014 с аттестованным значением массовой доли серы в диапазоне от 2,700 до 3,100 % и границами допускаемых значений абсолютной погрешности аттестованного значения ±0,050 %;

- стандартный образец массовой доли серы в нефти и нефтепродуктах (СРФ-7) ГСО 10431-2014 с аттестованным значением массовой доли серы в диапазоне от 4,200 до 5,100 % и границами допускаемых значений абсолютной погрешности аттестованного значения ±0,080 %;

  • - стандартный образец массовой доли серы в нефти и нефтепродуктах (СРФ-8) ГСО 10432-2014 с аттестованным значением массовой доли серы в диапазоне от 0,085 до 0,150 % и границами допускаемых значений абсолютной погрешности аттестованного значения ±0,004 %;

  • - стандартный образец массовой доли серы в нефти и нефтепродуктах ^РФ-9) ГСО 10433-2014 с аттестованным значением массовой доли серы в диапазоне от 0,150 до 0,250 % и границами допускаемых значений абсолютной погрешности аттестованного значения ±0,006 %.

  • - анализаторы рентгенофлуоресцентные Lab-X 3000/3500/3500S/3500SCL (рег. №14921-07), с диапазоном измерений массовой доли серы от 0,002 до 5,0 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого СИ с требуемой точностью.

Знак поверки в виде клейма наносится на переднюю панель анализаторов в соответствии с рисунком 1.


Изготовитель

Общество с ограниченной ответственностью «ЕНХА» (ООО «ЕНХА»)
ИНН 3123303307
Адрес: 308000, г. Белгород, ул. Студенческая, д. 16
Телефон: +7 (4722) 40-2499, факс: +7 (4722) 40-2498
Web-сайт: www.enha.ru

Заявитель

Общество с ограниченной ответственностью «ТД «Интеллектуальные Метрологические Системы» (ООО «ТД «Интеллектуальные Метрологические Системы»)
ИНН 3906967931
Адрес: 238310, Калининградская обл., Гурьевский р-н, п. Васильково, ул. 40 лет Победы, д. 4Б, пом. 2
Телефон: +7 (4012) 99-40-45
Факс: +7 (4012) 99-40-46
Web-сайт: www.thmet.com

Испытательный центр

Федеральное государственное унитарное предприятие «Уральский научноисследовательский институт метрологии» (ФГУП «УНИИМ»)
Адрес: 620000, г. Екатеринбург, ул. Красноармейская, д. 4
Телефон: +7 (343) 350-26-18
Факс: +7 (343) 350-20-39
E-mail: uniim@uniim.ru

Принцип действия анализаторов АСП-6ХТ основан на поглощении рентгеновского излучения атомами серы и измерении интенсивности рентгеновского излучения детектором, находящимся на противоположной от источника излучения стороне проточной измерительной ячейки. Интенсивность сигнала обратно пропорциональна массовой доле серы общей. Энергия рентгеновского излучения оптимизирована таким образом, что коэффициент абсорбции для серы много выше, чем для любых других более легких элементов, составляющих матрицу анализируемой жидкости, и не зависит от соотношения С/Н (углерод/водород).

Измерение массовой доли серы общей в потоке нефти и/или нефтепродуктов проходит в проточной кювете. Проточная кювета - это труба из нержавеющей стали с «окнами», выполненными из бериллия и имеющими специальное покрытие, предохраняющее от эрозии. Окна расположены одно против другого, хорошо пропускают рентгеновское излучение.

В анализаторах АСП-6ХТ предусмотрен ввод от плотномера и влагомера для автоматической корректировки детектируемого рентгеновского излучения при изменении плотности продукта и содержания воды в продукте. Плотномер с погрешностью измерений плотности, не более ±0,0005 г/см3, влагомер с погрешностью измерений содержания воды, не более ±0,1 %. Плотномер и влагомер могут поставляться вместе с системой по отдельному заказу. Анализаторы обладают функцией ввода поправки на содержание воды в нефти при наличии аналогового сигнала от внешнего влагомера.

Анализатор АСП-6ХТ выпускается во взрывозащищенном корпусе.

Анализаторы АСП-6ХТ имеют несколько программируемых аналоговых и дискретных выходов, а также могут быть снабжены интерфейсами Modbus RS-485.

Анализаторы АСП-6ХТ состоят из проточной кюветы, головки с рентгеновской трубкой, головки детектора и соответствующей электроники. Сигнал от детектора поступает в контроллер, где корректируется в соответствии с изменением плотности и содержания воды, после чего используется для расчета массовой доли серы по градуировочному графику. Анализаторы имеют два отсечных узла, которые могут отсекать поток рабочей жидкости при остановке измерений.

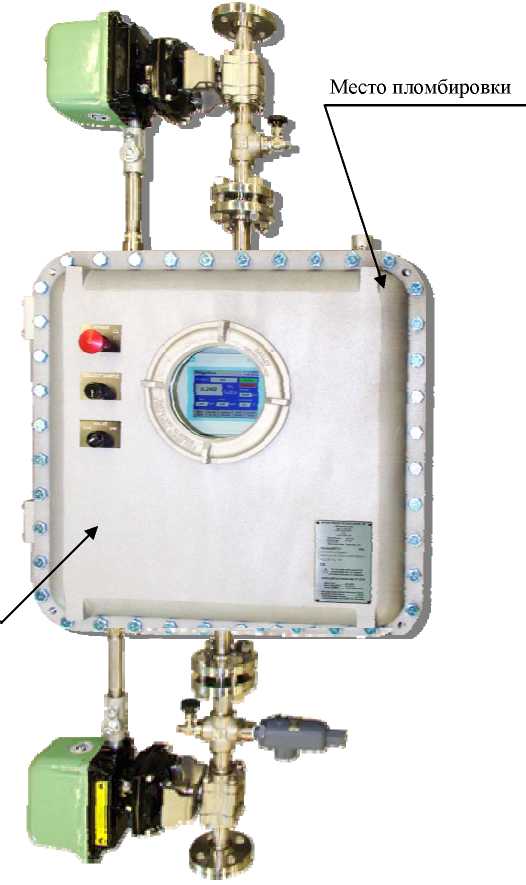

Фото общего вида анализаторов АСП-6ХТ приведено на рисунке 1. Место нанесения знака поверки и место пломбирования от несанкционированного доступа указаны стрелками

Место нанесения знака поверки

Внешний вид. Анализаторы серы общей рентгеноабсорбционные в потоке нефти/нефтепродуктов при высоком давлении (АСП-6ХТ), http://oei-analitika.ru

Рисунок 1 - Общий вид анализатора АСП-6ХТ

Места пломбировки и нанесения знака поверки указаны стрелками


Таблица 4 -

Наименование

Обозначение

Количество

Анализаторы серы общей рентгеноабсорбционные в потоке нефти/нефтепродуктов при высоком давлении АСП-6ХТ

АСП-6ХТ

1 шт.

Руководство по эксплуатации

-

1 экз.

Методика поверки

МП 193-241-2017

1 экз.


Таблица 2- Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений массовой доли серы общей, %

от 0,02 до 6,0

Предел допускаемого относительного среднего квадратического отклонения результатов измерений массовой доли серы общей, %:

  • - в диапазоне от 0,02 до 0,20 % включ.

  • - в диапазоне св. 0,20 до 6,0 % включ.

2,0

1,0

Пределы допускаемой относительной погрешности измерений массовой доли серы общей, %:

  • - в диапазоне от 0,02 до 0,20 % включ.

  • - в диапазоне св. 0,20 до 6,0 % включ.

(при встроенном в трубопровод плотномере)

±5,0

±3,5

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Время установления рабочего режима, мин, не более

30

Давление в потоке, кПа

1Л04

Габаритные размеры, мм, не более:

- высота

850

- ширина

900

- длина

2100

Масса, кг, не более

430

Параметры электрического питания:

- напряжение переменного тока, В

220±22

- частота переменного тока, Гц

50±1

Условия эксплуатации:

- температура окружающего воздуха, °C

от 0 до +43

- относительная влажность воздуха, %, не более

95

- атмосферное давление, кПа

от 84,0 до 106,7
