Номер по Госреестру СИ: 67758-17
67758-17 Устройства измерительные
(IMS-1042)
Назначение средства измерений:
Устройства измерительные IMS-1042 (далее - устройства) предназначены для измерений уровня жидкости и границы раздела жидкостей (нефть (нефтепродукт)/вода) и температуры жидкости в резервуарах.
Внешний вид.
Устройства измерительные
Рисунок № 1
Внешний вид.
Устройства измерительные
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 09.06.2022
Номер записи - 159326
ID в реестре СИ - 381726
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Устройства измерительные IMS-1042, IMS-1042, IMS- 1042,
Производитель
Изготовитель - ООО "ЕНХА"
Страна - РОССИЯ
Населенный пункт - г.Белгород
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке счетчиков электрической энергии. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Статистика
Кол-во поверок - 256
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 4
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 907 дн.
Приказы РСТ, где упоминается данный тип СИ
№1302 от 2017.06.09 Об утверждении типов средств измерений
Наличие аналогов СИ: Устройства измерительные (IMS-1042)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ООО "ЕНХА"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
11735-00 01.10.2005 |
Расходомеры-счетчики турбинные, PTF, PNF ООО "ЕНХА" (РОССИЯ г.Белгород) |
1 год | |
|
11735-06 12.11.2018 |
Расходомеры жидкости турбинные, PTF, PNF ООО "ЕНХА" (РОССИЯ г.Белгород) |
ОТ МП |
1 год |
|
11735-89 |
Расходомеры турбинные с универсальным электронным преобразователем, PTF, PNF (расходомер) МВ1К-1000 (МВ1К-1000Т) (преобразователь) ООО "ЕНХА" (РОССИЯ г.Белгород) |
2 года (ГОСТ 8.002-71) | |
|
13301-92 |
Преобразователи универсальные в комплекте с турбинным расходомером жидкости PTF и PNF (Югославия), ПУР 90, ПУР 90Т ООО "ЕНХА" (РОССИЯ г.Белгород) |
1 год (ГОСТ 8.002-71) | |
|
13302-92 |
Преобразователи универсальные в комплекте с турбинным расходомером жидкости PTF и PNF (Югославия), ПУР 90М ООО "ЕНХА" (РОССИЯ г.Белгород) |
1 год (ГОСТ 8.002-71) | |
|
15270-03 01.05.2008 |
Счетчики тепловой энергии, ЕНХА-М ООО "ЕНХА" (РОССИЯ г.Белгород) |
1 год | |
|
15270-96 01.05.2001 |
Счетчики тепловой энергии, ЕНХА-М ООО "ЕНХА" (РОССИЯ г.Белгород) |
1 год | |
|
15670-96 01.11.2001 |
Расходомеры-счетчики газа с коррекцией по температуре и давлению, ТРСГ-Н ООО "ЕНХА" (РОССИЯ г.Белгород) |
1 год | |
|
19313-00 01.03.2005 |
Счетчики газа, ТРСГ-ИРГА ООО "ЕНХА" (РОССИЯ г.Белгород) |
2 года | |
|
19313-05 01.06.2010 |
Счетчики газа, ТРСГ-ИРГА ООО "ЕНХА" (РОССИЯ г.Белгород) |
3 года | |
|
31184-06 01.04.2016 |
Датчики расхода объемные турбинные, ДРОТ ООО "ЕНХА" (РОССИЯ г.Белгород) |
2 года | |
|
31746-06 01.06.2011 |
Системы измерений массы и объема нефтепродуктов, СИМОН-1 ООО "ЕНХА" (РОССИЯ г.Белгород) |
2 года | |
|
56812-14 14.02.2024 |
Преобразователи расхода турбинные , HTM ООО "ЕНХА" (РОССИЯ г.Белгород) |
ОТ МП |
1 год |
|
57471-14 01.04.2024 |
Преобразователи расхода жидкости ультразвуковые, DFX-MM, DFX-LV ООО "ЕНХА" (РОССИЯ г.Белгород) |
1 год | |
|
67758-17 09.06.2022 |
Устройства измерительные, IMS-1042 ООО "ЕНХА" (РОССИЯ г.Белгород) |
ОТ МП |
2 года |
|
70801-18 16.04.2024 |
Анализаторы серы общей рентгеноабсорбционные в потоке нефти/нефтепродуктов при высоком давлении, АСП-6ХТ ООО "ЕНХА" (РОССИЯ г.Белгород) |
ОТ МП |
2 года |
|
73899-19 08.02.2024 |
Счетчики жидкости турбинные, PTF, PNF ООО "ЕНХА" (РОССИЯ г.Белгород) |
ОТ МП |
1 год |
CREATE TABLE `foei_poverka` (`poverka_id` int(11) NOT NULL, `poverka_row` text NOT NULL) ENGINE=InnoDB DEFAULT CHARSET=utf8 ROW_FORMAT=COMPRESSED;
poverka_id - порядковый номер поверки в ФГИС АРШИН
poverka_row - данные о поверке в формате json
Данные в колонке poverka_row хранятся в HEX виде и для получения рабочего массива json их необходимо преобразовать из HEX в строку, приведенной ниже функцией.
function hexToStr($hex){
$string='';
for ($i=0; $i < strlen($hex)-1; $i+=2){
$string .= chr(hexdec($hex[$i].$hex[$i+1]));
}
return $string;
}
$arr =json_decode($homepage, true);
В случае, если архив дамп MySQL имеет приставку _bin, для преобразования следует использовать стандартную функцию hex2bin(), которая преобразует шестнадцатеричные данные в двоичные.
В разработке
Кто поверяет Устройства измерительные (IMS-1042)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 51 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311251) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 9 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 23 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311285) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 7 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| Сергиево-Посадский филиал ФБУ «ЦСМ Московской области» (48) | РСТ | 159 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Устройства измерительные (IMS-1042)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
3410 | 3914 |
|
ФБУ Иркутский ЦСМ Иркутская область |
5325 | 3914 |
|
ФБУ Красноярский ЦСМ Красноярский край |
3741 | 3914 |
|
ФБУ Тюменский ЦСМ Тюменская область |
4554 | 3914 |
|
ФБУ Хабаровский ЦСМ Хабаровский край |
4544 | 3914 |
Программное обеспечение
Программное обеспечение выполняет функции обработки информации от датчиков, отображения на дисплее температуры жидкости, формирования звуковых сигналов.
Программное обеспечение устанавливается в энергонезависимую память устройств измерительных IMS-1042 на заводе-изготовителе и не может быть считано или модифицировано. Конструкция устройств измерительных IMS-1042 исключает возможность несанкционированного влияния на программное обеспечение СИ и измерительную информацию.
Уровень защиты программного обеспечения «высокий» в соответствии с п. 4.3 Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта по центру и на маркировочную табличку, расположенную на лицевой панели блока электроники, типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к устройствам измерительным IMS-1042ГОСТ Р 8.763-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины в диапазоне от 140-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм
ГОСТ 8.558-2009 Государственная система обеспечения единства измерений. Г осударственная поверочная схема для средств измерений температуры
ТУ 4318-001-38928622-2016 Устройства измерительные IMS-1042. Технические условия
Поверка
Поверкаосуществляется по документу МП 0579-1-2017 «Инструкция. ГСИ. Устройства измерительные IMS-1042. Методика поверки», утвержденному ФГУП «ВНИИР» 30 марта 2017 г.
Основные средства поверки:
-
- рабочий эталон единицы длины 3-го разряда по ГОСТ Р 8.763-2011 (лента измерительная);
-
- рабочий эталон единицы температуры 3-го разряда по ГОСТ 8.558-2009;
-
- жидкостной термостат с диапазоном воспроизведения о 0 до 80 °C и погрешностью поддержания температуры не более ±0,1 °С.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке, а также на наклейку-стикер, расположенную на лицевой панели устройства измерительного IMS-1042.
Изготовитель
Общество с ограниченной ответственностью «ЕНХА» (ООО «ЕНХА»)
ИНН 3123303307
Адрес: 308023, г. Белгород, улица Студенческая, дом 16, офис 21
Телефон: (4722) 40-24-99
Факс: (4722) 40-24-98
E-mail: ptf@nt-rt.ru
Web-сайт: http://enha.nt-rt.ru/
Заявитель
Общество с ограниченной ответственностью «Торговый Дом «Интеллектуальные Метрологические Системы» (ООО «ТД «Интеллектуальные Метрологические Системы»)
ИНН 3906967931
Адрес: 238324, Калининградская область, Гурьевский район, поселок Невское, ул. Индустриальная, д.1, офис 4
Телефон: (4012) 99-40-45
Факс: (4012) 99-40-46
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии» (ФГУП «ВНИИР»)
Адрес: 420088, г. Казань, ул. 2-ая Азинская, д. 7 А
Телефон:(843) 272-70-62, факс: (843) 272-00-32
E-mail: office@vniir.org
Web-сайт: www.vniir.org
Принцип действия устройств основан на измерении уровня жидкости и границы раздела жидкостей (нефть (нефтепродукт)/вода) с помощью измерительной ленты, на конце которой расположен зонд с датчиками контакта со средой. Температура жидкости измеряется с помощью первичного преобразователя температуры, расположенного внутри зонда, и вторичного преобразователя, расположенного в блоке электроники.
При достижении зондом поверхности жидкости блок электроники выдает непрерывный звуковой сигнал, при прохождении зондом границы раздела жидкостей (нефть (нефтепродукт)/ вода) - прерывистый звуковой сигнал. Переход из газовой фазы в жидкую детектируется с помощью пары пьезоэлектрических сенсоров, а граница раздела жидкостей (нефть (нефтепродукт)/ вода) определяется по сенсору электрической проводимости. Температура среды отображается на жидкокристаллическом индикаторе.
Конструктивно устройства измерительные IMS-1042 состоят из основания с ручкой для переноски, вращающейся катушки, на которую наматывается измерительная лента, и блока электроники с элементом питания, который смонтирован посередине катушки. Лицевая панель блока электроники имеет маркировочную табличку, жидкокристаллический индикатор и кнопки управления. Внутри ленты размещены изолированные проводники для подвода питания и передачи сигналов между блоком электроники и датчиками, расположенными внутри зонда, закрепленного на конце ленты.
Устройства измерительные IMS-1042 могут снабжаться защитным кожухом.
Общий вид устройств измерительных IMS-1042 представлен на рисунке 1.

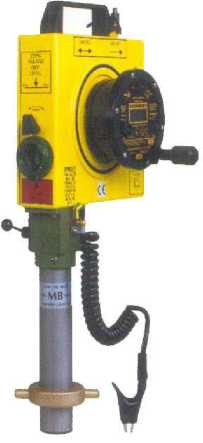

б) с защитным кожухом

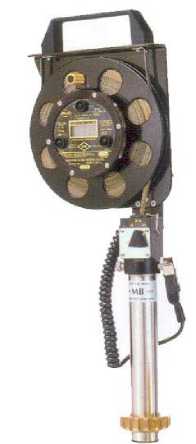

а) без защитного кожуха
Рисунок 1 - Общий вид устройств измерительных IMS-1042
Пломбирование от несанкционированного доступа устройств измерительных IMS-1042 осуществляется с помощью наклейки-стикера, которой пломбируется лицевая панель.
Место пломбирования и нанесения знака поверки
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки на устройства измерительные IMS-1042
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазоны измерений уровня жидкости и границы раздела жидкостей, м: - устройства без защитного кожуха |
от 0 до 15 от 0 до 30 от 0 до 37 от 0 до 50 |
|
- устройства с защитным кожухом |
от 0 до 15 от 0 до 20 от 0 до 30 от 0 до 35 |
|
Диапазон измерений температуры, °С |
от 0 до +80 |
|
Пределы допускаемой абсолютной погрешности измерений уровня жидкости и границы раздела жидкостей, мм |
±3 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±0,2 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - номинальное напряжение постоянного тока, В |
9 |
|
- потребляемый ток, мА, не более |
10 |
|
Продолжительность работы от одной батареи, ч, не менее |
500 |
|
Г абаритные размеры, мм, не более - длина |
150 |
|
- ширина |
230 |
|
- высота |
600 |
|
Масса без защитного кожуха, кг, не более |
6,5 |
|
Масса с защитным кожухом, кг, не более |
14 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от -40 до +80 |
|
- относительная влажность, %, не более |
80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
7500 |
