Номер по Госреестру СИ: 73006-18
73006-18 Виброметр
(OFV-5000)
Назначение средства измерений:
Виброметр OFV-5000 предназначен для измерений виброскорости и виброперемещения.
Внешний вид.
Виброметр
Рисунок № 1
Программное обеспечение
Программное обеспечение (далее - ПО) предназначено для управления виброметром, а также сбора, обработки и хранения результатов измерений.
Программное обеспечение по структуре является целостным, выполняет функции управления параметрами отображения и математические функции формирования выходного сигнала. Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
VibSoft |
Номер версии (идентификационный номер) ПО |
5.2.2 |
Цифровой идентификатор ПО |
0xc0f9020e |
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации типографским способом и наклейкой на переднюю панель виброметра.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к виброметру OFV-5000ГОСТ Р 8.800-2012 ГСИ. Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от 1-10-1 до 2404 Гц Техническая документация изготовителя Polytec GmbH
Поверка
Поверкаосуществляется по документу РТ-МП-5434-441-2018 «ГСИ. Виброметр OFV-5000. Методика поверки», утвержденному ФБУ «Ростест-Москва» 20.08.2018 г.
Основные средства поверки:
-
- станция для калибровки преобразователей вибрации тип 9155 8846A (регистрационный номер в Федеральном информационном фонде 45699-10);
-
- мультиметр цифровой FLUKE 8846A (регистрационный номер в Федеральном информационном фонде 57943-14);
-
- вольтметр универсальный цифровой быстродействующий В7-43 (регистрационный номер в Федеральном информационном фонде 10283-85);
-
- генератор сигналов СВЧ R&S SMF100A (регистрационный номер в Федеральном информационном фонде 39089-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска пове-рительного клейма.
Изготовитель
Polytec GmbH, Г ермания
Адрес: Polytec-Platz 1-7, D-76337 Waldbronn, Germany
Телефон: +49(0)7243-604-0
Факс: +49(0)7243-699-44
Web-сайт: www.polytec.com E-mail: info@polytec.de
Заявитель
Федеральное государственное унитарное предприятие «Центральный научноисследовательский институт машиностроения» (ФГУП ЦНИИМАШ)
ИНН 5018034218
Адрес: 141070, Московская область, городской округ Королев, ул. Пионерская д.4
Телефон: +7 (495) 513-59-51
Web-сайт: www.tsniimash.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон: +7 (495) 544-00-00
Web-сайт: www.rostest.ru
Принцип работы виброметра основан на возникающем эффекте Доплера, который заключается в изменении частоты оптического (лазерного) излучения, отраженного от движущегося объекта. В связи с его возникновением виброскорость и виброперемещение колеблющегося объекта формируют частотную или фазовую модуляцию. Разность частот между излученным и отраженным оптическими сигналами пропорциональна мгновенной виброскорости, а разность фаз - пропорциональна мгновенному виброперемещению объекта.
Конструктивно виброметр состоит из сенсорной головки OFV-505 с лазерным модулем (заводской № 0186852) и контроллера OFV-5000 (заводской № 0186851). Длина волны лазерного излучения сенсорной головки составляет 633 нм.
Отраженный от объекта измерения луч гелий-неонового лазера попадает на оптический детектор, который преобразует оптический сигнал в электрический.
Поступающий с модуля оптического детектора электрический сигнал обрабатывает контроллер. В контроллере доплеровский сигнал декодируется при помощи декодеров. Результат измерения отображается посредством программного обеспечения Polytec Vibrometer Software (Vibsoft) на персональном компьютере (далее - ПК). Так же на выходных BNC-разъемах контроллера («VELOCITY», «DISPLACEMENT») формируются аналоговые сигналы. Сигнал на выходе «VELOCITY» пропорционален мгновенной амплитуде виброскорости, сигнал на выходе «DISPLACEMENT» пропорционален мгновенной амплитуде виброперемещения. Данные разъемы предназначены для подключения измерительной аппаратуры.

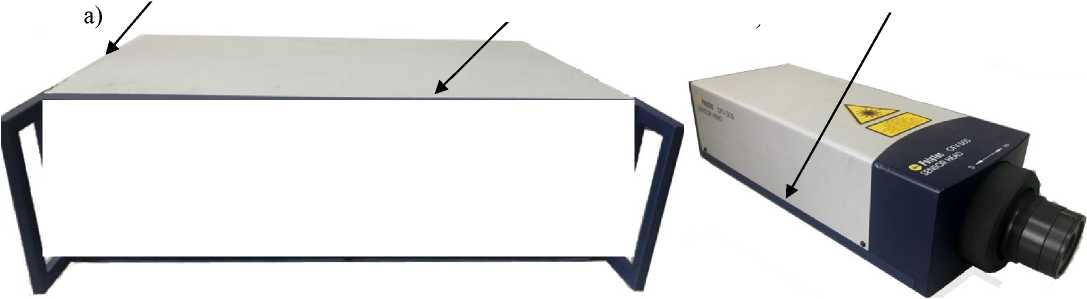

Общий вид виброметра представлен на рисунке 1.
Место пломбировки
Место нанесения знака утверждения типа
Место пломбировки б)
Рисунок 1 - Общий вид средства измерений, где а) контроллер OFV-5000; б) сенсорная головка OFV-505, схема пломбировки от несанкционированного доступа и место нанесения знака утверждения типа
L С OFV 5000 1 VIBROMEIER COWROILE^^^^ | |||
■ |
*> j | ||
1 ЩД |
■ —~ |
■... ■■ . / | |
ALUOlMSy | |||
■ .г |
■ | ||
1 V* ' • |
9 |
• < |
Таблица 4 -
Наименование |
Обозначение |
Количество |
Виброметр в составе:
|
OFV-5000 № 0186851 OFV-505 № 0186852 |
1 шт. 1 шт. |
Комплект принадлежностей: -диск с программным обеспечением
|
- |
1 шт. 1 шт. 1 шт. 1 шт. |
Ноутбук |
- |
1 шт. |
Руководство по эксплуатации |
- |
1 экз. |
Методика поверки |
РТ-МП-5434-441-2018 |
1 экз. |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значения |
Диапазон рабочих частот, Гц |
от 0,5 до 20000 |
Диапазон измерений среднеквадратического значения (СКЗ) виброскорости, м/с |
от 1 • 10-4 до 1 |
Пределы допускаемой относительной погрешности измерений СКЗ виброскорости, % |
±4 |
Диапазон измерений размаха виброперемещения, м |
от 1-10-6 до 0,1 |
Пределы допускаемой относительной погрешности измерений размаха виброперемещения, % |
±4 |
Диапазон выходного напряжения по каналу «VELOCITY», В |
от -10 до +10 |
Пределы допускаемой относительной погрешности выходного напряжения по каналу «VELOCITY», % |
±4 |
Диапазон выходного напряжения по каналу «DISPLACEMENT», В |
от -10 до +10 |
Пределы допускаемой относительной погрешности выходного напряжения по каналу «DISPLACEMENT», % |
±4 |
Примечание: метрологические характеристики приведены для каждого канала двухканального контроллера |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значения |
Условия эксплуатации: |
от +5 до +40 |
- температура окружающей среды, °С | |
Масса, кг, не более: | |
- контроллер OFV-5000 |
10,0 |
- сенсорная головка OFV-505 |
3,4 |
Продолжение таблицы 3
Габаритные размеры, (длинахширинахвысота) мм, не более:
|
450х360х150 358x120x80 |
Длина волны лазера, нм |
633 |
Мощность излучения лазера, мВт, не более |
1 |
Средний срок службы, лет |
10 |
Класс безопасности лазерного излучения по ГОСТ Р 50723-94 |
2 (безопасный для глаз) |
