Номер по Госреестру СИ: 61874-15
61874-15 Виброметры лазерные
(RSV-150)
Назначение средства измерений:
Виброметры лазерные RSV-150 (далее виброметры) предназначены для измерения виброскорости и виброперемещения бесконтактным методом.
Внешний вид.
Виброметры лазерные
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства - 02.10.2026
Номер записи -
ID в реестре СИ - 375319
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, RSV-150-M, RSV-150, модификация RSV-150-M, RSV-150,
Производитель
Изготовитель - Фирма "Polytec GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 14
Выдано извещений - 0
Кол-во периодических поверок - 10
Кол-во средств измерений - 2
Кол-во владельцев - 4
Усредненный год выпуска СИ - 0
МПИ по поверкам - 445 дн.
Приказы РСТ, где упоминается данный тип СИ
№1164 от 2015.10.02 Об утверждении типов средств измерений
№1719 от 2019.07.25 О внесении изменений в описание типа на счетчики электрической энергии статические однофазные "ТОПАЗ 1"
Наличие аналогов СИ: Виброметры лазерные (RSV-150)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Polytec GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
40108-08 23.11.2023 |
Виброметры цифровые портативные, PDV-100 Фирма "Polytec GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
45464-10 01.08.2015 |
Виброметры лазерные, HSV 2000 Фирма "Polytec GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
52087-12 |
Профилометр оптический, TMS-100 Фирма "Polytec GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
59637-15 |
Анализатор, MSA-500 TD Фирма "Polytec GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
61873-15 02.10.2026 |
Виброметры сканирующие, PSV-500 Фирма "Polytec GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
61874-15 02.10.2026 |
Виброметры лазерные, RSV-150 Фирма "Polytec GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
67893-17 19.06.2022 |
Виброметры, HSV-100 Фирма "Polytec GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
69449-17 23.11.2022 |
Виброметры, OFV-5000-S Фирма "Polytec GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
73006-18 |
Виброметр, OFV-5000 Фирма "Polytec GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
83930-21 07.12.2026 |
Виброметры лазерные универсальные, VibroFlex Фирма "Polytec GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
85532-22 11.05.2027 |
Виброметры лазерные портативные, VibroGo VGO-200 Фирма "Polytec GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке торговых весов. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Кто поверяет Виброметры лазерные (RSV-150)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ПМЦ" (RA.RU.312726) | 5 | 1 | 3 | 0 | 4 | 1 | 3 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Виброметры лазерные (RSV-150)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Кузбасский ЦСМ Кемеровская область |
4968 | 5487 |
|
ФБУ Красноярский ЦСМ Красноярский край |
4812 | 5487 |
|
ФБУ Томский ЦСМ Томская область |
6682 | 5487 |
Программное обеспечение
Программное обеспечение (ПО) управляет измерительной системой и предоставляет функции анализа измеренных данных (отображение измеренных спектров, передаточных функций, когерентности, визуализация форм колебаний и т.п.). ПО представляет собой сервисное (фирменное) программное обеспечение, которое поставляется совместно с виброметрами.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Vibsoft |
|
Номер версии (идентификационный номер) ПО |
Vibsoft 5.1 |
|
Цифровой идентификатор ПО |
0xe15ac522 |
|
Другие идентификационные данные (если есть) |
- |
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой комплекса и процессом измерений.
Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровню «высокий».
Знак утверждения типа
Знак утверждения типананосится на корпус виброметра методом наклейки и на руководство по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийРуководство по эксплуатации«Виброметры лазерные RSV-150», раздел 4.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к виброметрам лазерным RSV-150
Техническая документация фирмы «Polytec GmbH», Германия.
Поверка
Поверкаосуществляется по документу МП 61874-15 «Виброметры лазерные RSV-150 фирмы «Polytec GmbH», Германия. Методика поверки», утвержденному ФГУП «ВНИИМС»
13 мая 2015 г.
Основные средства поверки: поверочная установка второго разряда по
ГОСТ Р 8.800-2012.
Изготовитель
Фирма «Polytec GmbH», Германия.
Адрес: Polytec-Platz1-7 76337 Wladbronn, Германия
Заявитель
Общество с ограниченной ответственностью «Новатест» (ООО «Новатест») Адрес: 141401, М.О., г. Химки, Ленинский проспект, дом 1, корп. 2.
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46 Тел./факс: (495)437-55-77 / 437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Виброметры выполнены по схеме гетеродинного интерферометра Маха - Цендера. Принцип действия виброметра основан на эффекте Доплера. Частотный сдвиг между
излучённым и отражённым оптическими сигналами пропорционален мгновенной виброскорости, а фазовый сдвиг пропорционален мгновенному виброперемещению объекта. Виброметры измеряют параметры вибрации на расстоянии от 1 до 300 метров до объекта, в зависимости от отражающей способности поверхности объекта измерений.
В состав виброметра входят сенсорная головка RSV-I-150 и контроллер.
Сенсорная головка содержит модуль оптического детектора с инфракрасным лазером с длиной волны 1550 нм, «привязочный» лазер с длиной волны 532 нм и видеокамера для
наведения на объект измерения.
Модуль оптического детектора преобразует оптический сигнал в электрический, который поступает на контроллер.
В состав контроллера входит электронный модуль, обрабатывающий электрический сигнал, поступающий с модуля оптического детектора. После обработки на выходах контроллера формируются два аналоговых сигнала. Один сигнал пропорционален размаху виброперемещения, другой сигнал пропорционален амплитудному значению виброскорости. Контроллер имеет стандартные выходы (BNC разъемы) для подключения регистрирующей аппаратуры, которые дублируют цифровую обработку сигнала.
В зависимости от используемого типа контроллера виброметры выпускаются в следующих модификациях: RSV-150-B и RSV-150-M, которые отличаются диапазоном частот и диапазонами измерения виброскорости и виброперемещения.
Виброметры RSV-150-B и RSV-150-M визуально различаются маркировкой на
передней панели контроллера: (RSV-150-B или RSV-150-M).
Для отображения и анализа результатов измерения используется анализатор спектра Polytec VIB-E-220 c программным обеспечением Polytec Vibrometer Software (VibSoft), установленным на компьютер или ноутбук.
Внешний вид виброметра лазерного RSV-150 приведен на рисунке 1.

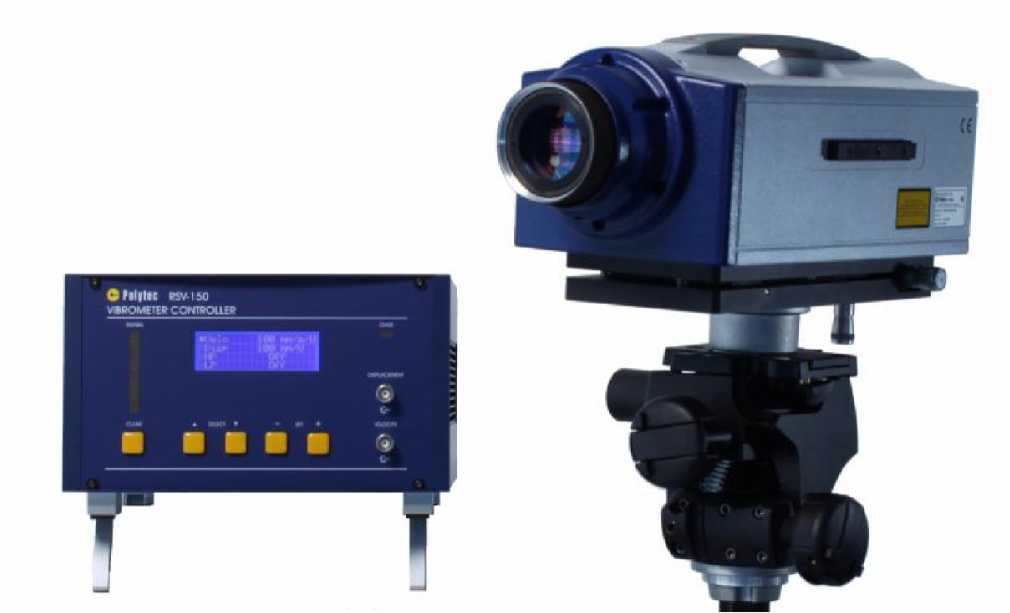

Рисунок 1- Внешний вид виброметра RSV-150
Таблица 2
|
Наименование характеристики |
Значение |
|
Диапазоны измерений виброскорости (пик), мм/с: RSV-150-B RSV-150-M |
св. 0 до 1000 св. 0 до 24500 |
|
Диапазоны измерений виброперемещения (пик-пик), мм: RSV-150-B RSV-150-M |
св. 0 до 2000 св. 0 до 245; св. 0 до 7840 |
|
Диапазоны рабочих частот, кГц: RSV-150-B RSV-150-M |
св. 0 до 25 св. 0 до 2000 |
|
Пределы допускаемой относительной погрешности измерения виброскорости в диапазоне измерений от 0,5 до 400 мм/с, в диапазоне рабочих частот св. 0 до 20000 Гц и в рабочем диапазоне температур, % |
±1 |
|
Пределы допускаемой относительной погрешности измерения виброперемещения в диапазоне измерений от 0,1 до 100 мм, в диапазоне рабочих частот св. 0 до 20000 Гц и в рабочем диапазоне температур, % |
±1 |
|
Длина волны лазера привязки, нм |
532 |
|
Мощность излучения лазера привязки, не более, мВт |
1 |
|
Длина волны измерительного лазера, нм |
1550 |
|
Мощность излучения измерительного лазера, не более, мВт |
10 |
|
Класс безопасности лазерного излучения по ГОСТ Р 50723-94 |
2 (безопасный для глаз) |
|
Условия эксплуатации: диапазон рабочих температур, °С |
от 5 до 40 |
|
Габаритные размеры (высотахдлиннахширина), мм, не более: контроллер сенсорная головка RSV-I-150 |
235 х 320 х 150 402 х 165 х 145 |
|
Масса, кг, не более: контроллер сенсорная головка RSV-I-150 |
6 8 |
