Принцип действия виброметров VibroFlex основан на доплеровском сдвиге частоты лазерного излучения видимого или инфракрасного диапазона, отраженного от движущегося объекта. Отраженное от движущейся поверхности объекта излучение содержит информацию о скорости и перемещении объекта. Перемещение поверхности модулирует фазу волны излучения, в то время как скорость движения поверхности сдвигает его оптическую частоту. Поскольку частота лазерного излучения слишком высока для непосредственной демодуляции, в целях выделения измеряемых параметров движения в виброметрах VibroFlex применяют интерферометрическое устройство. В интерферометре происходит смешение измерительной волны излучения и волны опорного луча, поступающих в фотодетектор.

В виброметрах VibroFlex использована схема модифицированного интерферометра Маха-Цандера. Разделение когерентного излучения лазера на измерительный и опорный лучи осуществляется поляризационным светоделителем. Опорный луч направляется посредством зеркала в ячейку Брэгга и далее на светоделитель, после чего попадает непосредственно на первый фотодетектор, а измерительный луч направляется на движущуюся поверхность через светоделитель, фокусирующую линзу и четвертьволновую пластину. Поляризованная рассеянная часть отраженного излучения, собираемая линзой, возвращается в светоделитель опорного луча и направляется на второй фотодетектор. Ячейка Брэгга представляет собой акустооптический элемент, осуществляющий предварительный сдвиг оптической частоты опорного луча на величину несущей частоты встроенного кварцевого генератора. На эту несущую частоту накладывается положительный или отрицательный сдвиг частоты, связанный с эффектом Доплера.

Результирующая интенсивность излучения на поверхности фотодетекторов определяется относительной фазой и частотой смешивающихся волн. Разность фаз опорного и измерительного лучей зависит от разности пройденных ими путей, которая изменяется при перемещении движущейся поверхности. Фазовая модуляция сигнала приводит к его частотной модуляции таким образом, что соответствующая девиация частоты является производной по времени модулированного фазового угла. Скорость движения поверхности объекта измерения будет связана с девиацией частоты по отношению к несущей частоте. Информация, закодированная в сигнале с высокочастотной несущей гетеродинного интерферометра, менее чувствительна к помехам и искажениям.

Квадратурные выходные сигналы гетеродинного интерферометра с высокочастотным заполнением преобразуют в мгновенную фазу и частоту при помощи цифрового декодирования исходного доплеровского сигнала на основе метода фазовой и частотной демодуляции. Микропроцессоры, входящие в состав лазерного виброметра, производят демодуляцию, полосовую фильтрацию, цифровую обработку и генерацию сигналов скорости, ускорения и перемещения.

Конструктивно виброметры VibroFlex выполнены в виде сенсорной головки с гелийнеоновым или инфракрасным лазером, совмещенным с лазером подсветки, объективом с автофокусировкой измерительного луча и контроллером для обработки доплеровского сигнала. В состав сенсорной головки входят гетеродинный интерферометр с акустооптическим модулятором и драйвер модулятора с кварцевым генератором несущей частоты. В состав контроллера входят цифровые сигнальные процессоры обеспечивающие демодуляцию доплеровского сигнала скорости, фильтрацию сигнала скорости следящим фильтром (при необходимости), полосовую фильтрацию сигнала и фильтрацию сигнала фильтром верхних частот, а также генерацию сигнала скорости при помощи цифро-аналогового преобразователя. Опционально в состав контроллера включены интегратор и дифференциатор сигнала скорости в комплекте с соответствующими фильтрами верхних и нижних частот. Контроллер на лицевой панели имеет разъемы для выходных аналоговых сигналов скорости и, опционально, для сигналов перемещения и ускорения, а также разъем для сброса сигнала интегратора внешним импульсом и разъем сигнала постоянного тока с напряжением, пропорциональным логарифму уровня оптического сигнала сенсорной головки. Управление виброметрами VibroFlex осуществляется с лицевой панели контроллера сенсорного типа или через Web интерфейс по разъему Gigabit Ethernet на задней стенке контроллера.

Виброметры VibroFlex построены по модульному принципу, обеспечивающему универсальное подключение к контроллеру VibroFlex Connect различных сенсорных головок: VibroFlex Neo, VibroFlex Compact, VibroFlex Fiber, VibroFlex QTec, VibroFlex Xtra, образующих модификации виброметров VibroFlex. Модификации отличаются длиной волны применяемого лазера, амплитудными и частотными диапазонами измерения скорости и, опционально, перемещения и ускорения. Для модификаций виброметров VibroFlex возможны различные комплектации короткофокусными и длиннофокусными объективами, оптоволоконными насадками на сенсорную головку, устройствами позиционирования лазерного луча, устройствами крепления сенсорных головок и объективов, треногами, транспортировочными контейнерами, а также устройствами аналого-цифрового преобразования выходных сигналов скорости, ускорения и перемещения. Комплектации для модификаций виброметров VibroFlex отличаются буквенно-цифровыми расширениями в обозначении модификации на заводских шильдиках сенсорной головки и контроллера.

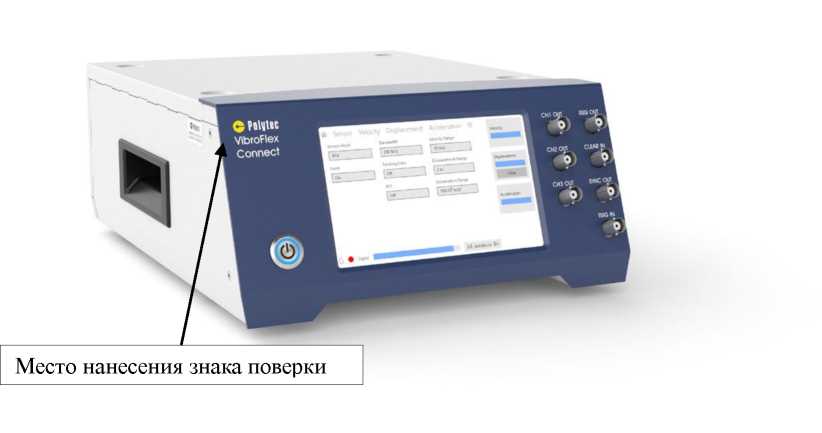

Знак поверки в виде наклейки наносится на контроллер VibroFlex Connect виброметров.

На контроллере VibroFlex Connect и на сенсорной головке виброметров VibroFlex расположена в виде наклейки шильда, которая содержит информацию о модели, серийном номере и дате изготовления виброметров. Виброметры VibroFlex конструктивно защищены пломбой в виде голографической наклейки, которая имеет разрушаемый слой, и при попытке несанкционированного вскрытия повреждается.

Общий вид виброметров, сенсорных головок и контроллера VibroFlex приведен на рисунках 1 - 7.

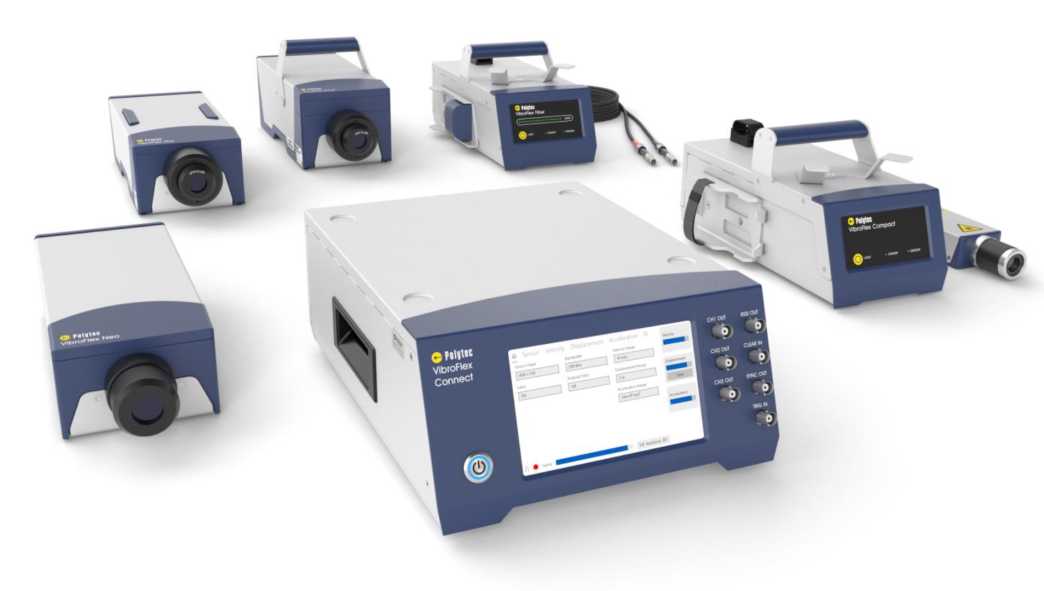

Рисунок 1 - Общий вид виброметров VibroFlex

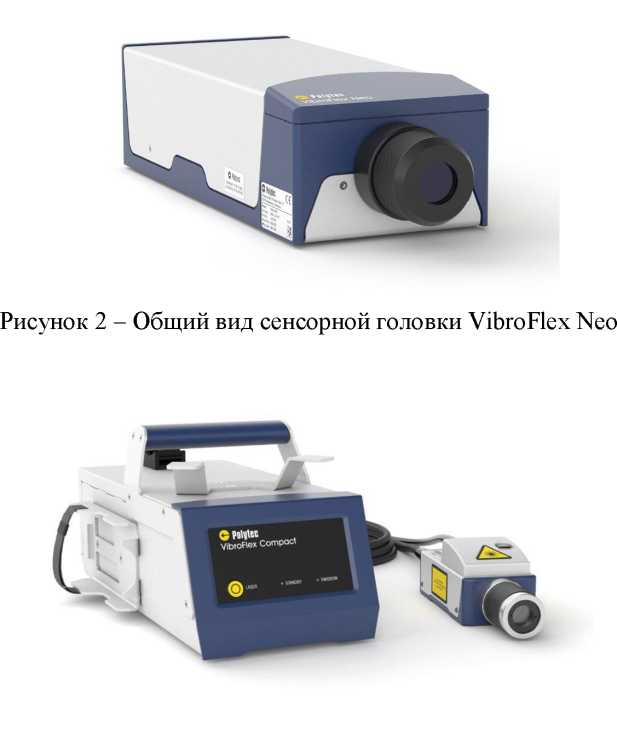

Рисунок 3 - Общий вид сенсорной головки VibroFlex Compact

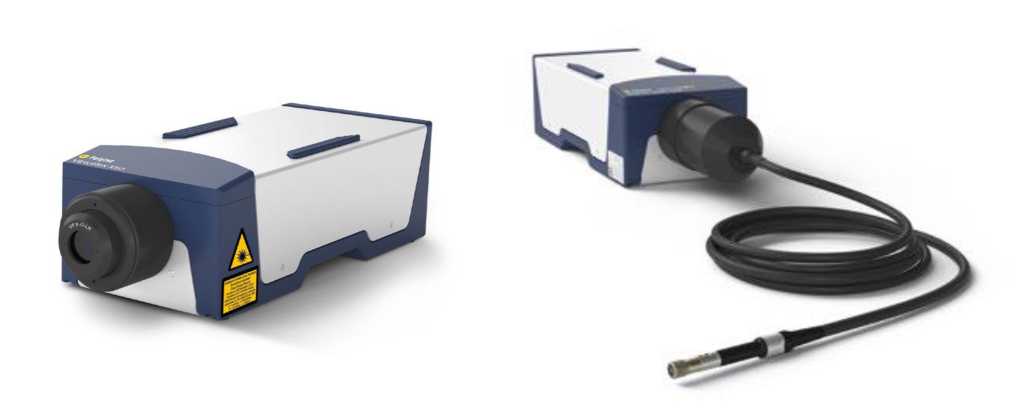

Рисунок 5

- Общий вид сенсорной головки VibroFlex QTec

Рисунок 6 - Общий вид сенсорной головки VibroFlex Xtra

Рисунок 7 - Общий вид контроллера VibroFlex Connect

Таблица 2 - Метрологические характеристики виброметров VibroFlex

Таблица 3 - Основные технические характеристики виброметров VibroFlex
