Номер по Госреестру СИ: 61873-15
61873-15 Виброметры сканирующие
(PSV-500)
Назначение средства измерений:
Виброметры сканирующие PSV-500 (далее виброметры) предназначены для измерения виброскорости объекта бесконтактным методом.
Внешний вид.
Виброметры сканирующие
Рисунок № 1
Внешний вид.
Виброметры сканирующие
Рисунок № 2
Внешний вид.
Виброметры сканирующие
Рисунок № 3
Общие сведения
Дата публикации -
Срок свидетельства - 02.10.2026
Номер записи -
ID в реестре СИ - 375318
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет модификации, PSV-500-NB, PSV-500-H, PSV-500-3D-H, PSV-500, PSV-3D-H, PSV-100, -,
Производитель
Изготовитель - Фирма "Polytec GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчёт “Распределение средств измерений по краям, регионам, городам” состоит из трех круговых диаграмм, интерактивной карты и сводной таблицы. Круговые диаграммы являются интерактивными, имеют функции экспорта данных и масштабирования. Сводная таблица, представленная в конце отчёта имеет функции сортировки по любой из колонок, а также поиска по любому из полей. Кроме того, в отчете реализована функция экспорта сырых данные в формате CSV для самостоятельной обработки.
Представленные в отчёте круговые диаграммы отображают информацию о доли поверок, причитающихся на тот или иной административный субъект РФ (округ, регион, город): на первой диаграмме - это распределение поверок по федеральным округам, на второй - по регионам и областям, на третьей - по городам.
Интерактивная карта представляет собой карту России с нанесенными на её маркерами, обозначающими города. В качестве справочной информации по каждому городу отображаются данные о количестве поверок, приходящихся на выбранный город, долю рынка среди всех поверок страны и количество организаций, аккредитованных на поверку в выбранном городе.
Статистика
Кол-во поверок - 28
Выдано извещений - 0
Кол-во периодических поверок - 12
Кол-во средств измерений - 5
Кол-во владельцев - 7
Усредненный год выпуска СИ - 0
МПИ по поверкам - 419 дн.
Приказы РСТ, где упоминается данный тип СИ
№1164 от 2015.10.02 Об утверждении типов средств измерений
Наличие аналогов СИ: Виброметры сканирующие (PSV-500)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Polytec GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
40108-08 23.11.2023 |
Виброметры цифровые портативные, PDV-100 Фирма "Polytec GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
45464-10 01.08.2015 |
Виброметры лазерные, HSV 2000 Фирма "Polytec GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
52087-12 |
Профилометр оптический, TMS-100 Фирма "Polytec GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
59637-15 |
Анализатор, MSA-500 TD Фирма "Polytec GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
61873-15 02.10.2026 |
Виброметры сканирующие, PSV-500 Фирма "Polytec GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
61874-15 02.10.2026 |
Виброметры лазерные, RSV-150 Фирма "Polytec GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
67893-17 19.06.2022 |
Виброметры, HSV-100 Фирма "Polytec GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
69449-17 23.11.2022 |
Виброметры, OFV-5000-S Фирма "Polytec GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
73006-18 |
Виброметр, OFV-5000 Фирма "Polytec GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
83930-21 07.12.2026 |
Виброметры лазерные универсальные, VibroFlex Фирма "Polytec GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
85532-22 11.05.2027 |
Виброметры лазерные портативные, VibroGo VGO-200 Фирма "Polytec GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
В представленном отчете задача подсчета объема пака СИ сводится к вычислению количества записей в реестре поверок ФГИС АРШИН с уникальным сочетанием заводского номера СИ и типа СИ в периоде 12 лет, начиная с 2010г. Мы предполагаем, что сочетание серийного номера СИ и типа СИ является уникальным для каждого конкретного образца СИ и будет повторяться исключительно при периодических и внеочередных поверках.
На графике столбчатая диаграмма показывает количество новых СИ, зафиксированных за каждый рассматриваемый год, а график, отображенный в виде линии показывает накопленный объем (коммуляту), т.е. объем парка СИ. График имеет возможность масштабирования и экспорта данных в Exсel.
Кто поверяет Виброметры сканирующие (PSV-500)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ПМЦ" (RA.RU.312726) | 16 | 5 | 8 | 0 | 10 | 5 | 5 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 5 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО "ПМЦ" (RA.RU.312726) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Виброметры сканирующие (PSV-500)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Кузбасский ЦСМ Кемеровская область |
1197 | 6058 |
|
ФБУ Красноярский ЦСМ Красноярский край |
4812 | 6058 |
|
ФБУ Омский ЦСМ Омская область |
8678 | 6058 |
|
ФБУ Томский ЦСМ Томская область |
9546 | 6058 |
Программное обеспечение
(ПО) управляет измерительной системой и предоставляет удобные функции анализа измеренных данных (отображение измеренных спектров, передаточных функций, когерентности, визуализация форм колебаний и т.п.). ПО представляет собой сер
висное (фирменное) программное обеспечение, которое поставляется совместно с виброметрами.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
PSV |
|
Номер версии (идентификационный номер) ПО |
PSV 9.1 |
|
Цифровой идентификатор ПО |
0x95e5ddcb |
|
Другие идентификационные данные (если есть) |
- |
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой комплекса и процессом измерений.
Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровню «высокий».
Знак утверждения типа
Знак утверждения типананосится на корпус виброметра методом наклейки и на руководство по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Руководство по эксплуатации «Виброметры сканирующие PSV-500» часть 6.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к виброметрам сканирующим PSV-500
Техническая документация фирмы «Polytec GmbH» , Германия.
Поверка
Поверкаосуществляется по документу МП 61873-15 «Виброметры сканирующие PSV-500 фирмы «Polytec GmbH», Германия. Методика поверки», утвержденному ФГУП «ВНИИМС» 21 мая 2015 г.
Основные средства поверки: поверочная установка второго разряда по ГОСТ Р 8.800-2012.
Изготовитель
Фирма «Polytec GmbH», Германия
Адрес: Polytec-Platz1-7 76337 Waldbronn
Заявитель
Общество с ограниченной ответственностью «Новатест» (ООО «Новатест») Адрес: 141401, Московская обл ., г. Химки, Ленинский проспект, дом 1, корп. 2
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Виброметры выполнены по схеме гетеродинного интерферометра Маха -Цендера. Принцип действия виброметра основан на эффекте Доплера. Частотный сдвиг между излучённым и отражённым оптическими сигналами пропорционален мгновенной виброскорости. Виброметры измеряют параметры вибрации на расстоянии от 0,125 до 5 метров до объекта и более, в зависимости от отражающей способности поверхности объекта измерений.
Конструктивно виброметр состоит из сканирующей головки, блока электроники (входной каскад) и системы управления данными (на базе индустриального компьютера или ноутбука в зависимости от модели).
В состав сканирующей головки входят лазерный интерферометр с длиной волны 633нм, модуль оптического детектора, два зеркала, отражающие лазерный луч, и видеокамера, предназначенная для визуализации объекта исследования.
Для измерения виброскорости по одной оси (в направлении падения луча) используется одна сканирующая головка, для измерения пространственной динамики объекта (по трем осям) виброметр оснащается тремя сканирующими головками.
Отраженный от объекта измерения лазерный луч попадает на модуль оптического детектора, который преобразует оптический сигнал в электрический и передает его на входной каскад.
Во входном каскаде электрический сигнал с модуля оптического детектора демо-дулируется декодером виброскорости и передается в систему управления данными через цифровой интерфейс Ethernet. Получаемые данные регистрируются и сохраняются в системе управления данными. Входной каскад имеет стандартные выходы (BNC разъемы) для подключения регистрирующей аппаратуры, которые дублируют цифровую обработку сигнала.
Виброметры выпускаются в следующих модификациях: PSV-500-B, PSV-500-H, PSV-500-HV, PSV-500-V, PSV-500-NB, PSV-500-NH, PSV-500-3D-H, PSV-500-3D-M, PSV-500-3D-HV, PSV-500-3D-V, которые отличаются диапазоном частот, разрешающей способностью, количеством сканирующих головок, типом компьютера.
Модификации PSV-500-B, PSV-500-H, PSV-500-HV, PSV-500-V представляют собой 19-дюймовый шкаф-стойку с монитором на колесах в составе: одна сканирующая головка, входной каскад, индустриальный компьютер, соединительные кабели и отсеки для хранения.
Модификации PSV-500-NB, PSV-500-NH представляют собой мобильный измерительный комплекс, состоящий из одной сканирующей головки, входного каскада, соединительных кабелей и ноутбука.
Модификации PSV-500-3D-H, PSV-500-3D-M, PSV-500-3D-HV, PSV-500-3D-V представляют собой 19-дюймовый шкаф-стойку с монитором на колесах в составе: три сканирующие головки, входной каскад, индустриальный компьютер, соединительные кабели и отсеки для хранения. Данные модификации выполняют измерение трех ортогональных составляющих виброскорости.
Внешний вид виброметров сканирующих PSV-500 приведен на рисунках 1 - 3.

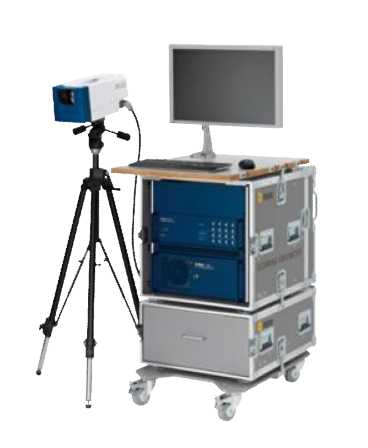

Рисунок 1 - Внешний вид виброметров сканирующих модификаций PSV-500-B,
PSV-500-H, PSV-500-HV, PSV-500-V

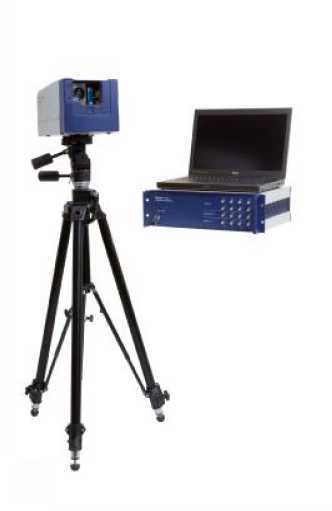

Рисунок 2 - Внешний вид виброметров сканирующих модификаций PSV-500-NB, PSV-500-NH

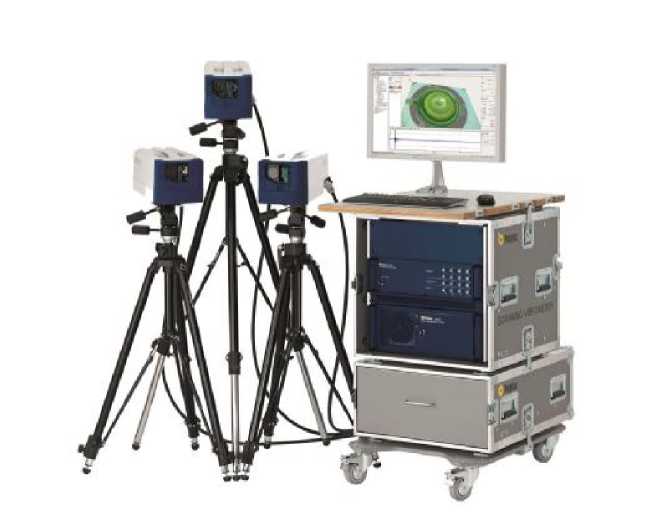

Рисунок 3 - Внешний вид виброметров сканирующих модификаций PSV-500-3D-H, PSV-500-3D-M, PSV-500-3D-HV, PSV-500-3D-V
Виброметр сканирующий PSV -500 в составе:
|
сканирующая головка |
1 или 3 шт. |
|
входной каскад |
1 шт. |
|
индустриальный компьютер |
1 шт. |
|
ноутбук |
1 шт |
|
кабель для сканирующей головки |
1 или 3 шт. |
|
стойка для электронных компонентов | |
|
виброметра |
1 шт. |
|
набор соединительных кабелей |
1 компл. |
|
монитор |
1 шт. |
|
клавиатура и мышь |
1 компл. |
|
Набор вспомогательных и крепёжных | |
|
приспособлений |
1 компл. |
|
Руководство по эксплуатации |
1 экз. |
|
Методика поверки |
1 экз. |
|
Тренога |
1 или 3 шт. |
|
Штатив для установки сканирующих головок |
1 шт |
|
Моторизованный штатив для установки | |
|
сканирующих головок |
1 шт. |
Таблица 2
|
Наименование характеристики |
Значение |
|
Диапазон измерений виброскорости, мм/с |
св. 0 до 10000 |
|
Диапазоны рабочих частот, кГц: PSV-500-B, PSV-500-NB |
св. 0 до 50 |
|
PSV-500-H, PSV-500-NH, PSV-500-3D-H |
св. 0 до 100 |
|
PSV-500-3D-M |
св. 0 до 2000 |
|
PSV-500-HV, PSV-500-V, PSV-500-3D-HV, PSV-500-3D-V |
св. 0 до 25000 |
|
Пределы допускаемой относительной погрешности измерения виброскорости в диапазоне измерений от 0,5 до 400 мм/с, диапазоне рабочих частот св. 0 до 20000 Гц и рабочем диапазоне температур, % |
±1 |
|
Длина волны измерительного лазера, нм |
633 |
|
Мощность излучения измерительного лазера, не более, мВт |
1 |
|
Класс безопасности лазерного излучения по ГОСТ Р 50723-94 |
2 (безопасный для глаз) |
|
Условия эксплуатации: диапазон рабочих температур, °С |
от 5 до 40 |
|
Габаритные размеры (длинахширинахвысота), мм, не более: | |
|
входной каскад |
450х360х150 |
|
сканирующая головка |
238x384x163 |
|
Масса, кг, не более: | |
|
входной каскад |
10 |
|
сканирующая головка |
9 |
