Номер по Госреестру СИ: 67893-17
67893-17 Виброметры
(HSV-100)
Назначение средства измерений:
Виброметры HSV-100 (далее - виброметры) предназначены для измерений виброскорости и виброперемещения.
Внешний вид.
Виброметры
Рисунок № 1
Программное обеспечение
Программное обеспечение (далее - ПО) предназначено для управления виброметром, а также сбора, обработки и хранения результатов измерений.
Программное обеспечение по структуре является целостным, выполняет функции управления параметрами отображения и математические функции формирования выходного сигнала. Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
VibSoft |
Номер версии (идентификационный номер) ПО |
5.2.2 |
Цифровой идентификатор ПО |
0xc0f9020e |
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации типографским способом и наклейкой на переднюю панель виброметра.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к виброметрам HSV-100ГОСТ Р 8.800-2012 ГСИ. Государственная система обеспечения единства измерений. Государственная поверочная схема для сред-1ств изме4рений виброперемещения, виброскорости и виброускорения в диапазоне частот от 1-10-1 до 2404
Техническая документация Polytec GmbH
Поверка
Поверкаосуществляется по документу РТ-МП-4213-441-2017 «Виброметры HSV-100», утвержденному ФБУ «Ростест-Москва» 14.04.2017 г.
Основные средства поверки:
-
- виброустановка для поверки акселерометров 1-го разряда по ГОСТ Р 8.800-2012 в диапазоне воспроизведения виброускорения от 1 до 100 м/с2;
-
- мультиметр цифровой FLUKE 8846A (регистрационный номер в Федеральном информационном фонде № 57943-14);
-
- вольтметр универсальный цифровой быстродействующий В7-43 (регистрационный номер в Федеральном информационном фонде № 10283-85);
-
- генератор сигналов СВЧ R&S SMF100A (регистрационный номер в Федеральном информационном фонде № 39089-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Изготовитель
Polytec GmbH, Германия Адрес: Polytec-Platz 1-7, D-76337 Waldbronn, Germany
Телефон: +49(0)7243-604-0
Факс.: +49(0)7243-699-44
Web-сайт: www.polytec.com E-mail: info@polytec.de
Заявитель
ООО «Новатест»
ИНН 7713537016
Юридический адрес: 141401, Московская область, г. Химки, Ленинский просп, д. 1, корп 2 Телефон: +7 (495) 788-55-23
Web-сайт: www.novatest.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон: (495) 544-00-00
Web-сайт: www.rostest.ru
Принцип работы виброметра основан на эффекте Доплера, который заключается в изменении частоты оптического (лазерного) излучения, отраженного от движущегося объекта. Разность частот между излученным и отраженным оптическими сигналами пропорциональна мгновенной виброскорости, а разность фаз - пропорциональна мгновенному виброперемещению объекта.
Конструктивно виброметр состоит из сенсорной головки HSV-I-100 (далее - сенсорная головка), лазерного модуля HSV-100 (далее - лазерный модуль) и одно- или двухканального контроллера HSV-100 (далее - контроллер). Лазерный модуль содержит модуль оптического детектора с гелий-неоновым лазером с длиной волны 633 нм.
Отраженный от объекта измерения лазерный луч попадает на оптический детектор, который преобразует оптический сигнал в электрический.
Поступающий с модуля оптического детектора электрический сигнал обрабатывает контроллер. Результат измерения отображается, посредством программного обеспечения Polytec Vibrometer Software (Vibsoft), на персональном компьютере (далее - ПК) или ноутбуке. Так же на выходных BNC-разъёмах контроллера («VELO OUTPUT», «DISP OUTPUT») формируются два аналоговых сигнала. Сигнал на выходе «VELO OUTPUT» пропорционален мгновенной амплитуде виброскорсти, сигнал на выходе «DISP OUTPUT» пропорционален мгновенной амплитуде виброперемещения. Данные разъёмы предназначены для подключения измерительной аппаратуры.
Внешний вид виброметра представлен на рисунке 1.
Место нанесения знака утверждения типа
Место пломбировки

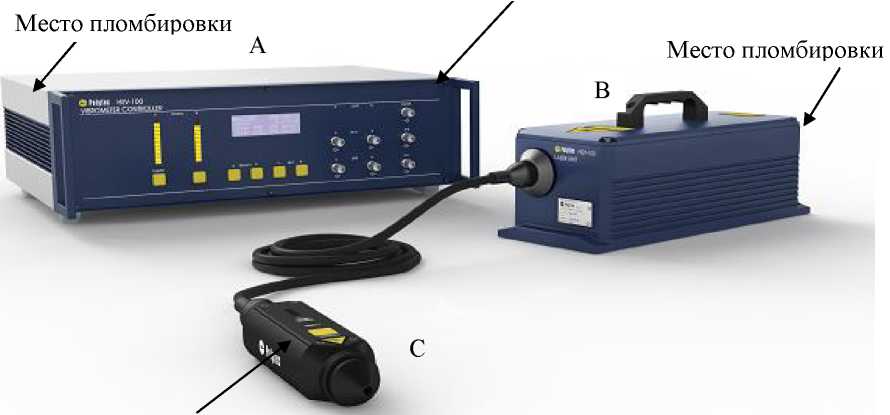

Рисунок 1 - Внешний вид виброметра HSV-100, с двухканальным контроллером (А), сенсорной головкой HSV-I-100 (С) и лазерным модулем HSV-100 (B), схема пломбировки от несанкционированного доступа и место нанесения знака утверждения типа
Таблица 4 -
Наименование |
Обозначение |
Количество |
Виброметр HSV-100 в составе:
|
HSV- 100 HSV-I-100 HSV-100 |
1 шт. 1 шт. 1 шт. |
Комплект принадлежностей: -диск с программным обеспечением
|
- |
* 1 шт. * * |
Ноутбук (или стационарный компьютер) |
* | |
Руководство по эксплуатации |
- |
1 экз. |
Методика поверки |
РТ-МП-4213-441-2017 |
1 экз. |
Примечание: (*) - поставляются по согласованию с заказчиком. |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значения |
Диапазон показаний виброскорости, м/с |
от 0 до 40 |
Диапазон показаний виброперемещения, м |
от 0 до 2,56 |
Диапазон рабочих частот, Гц |
от 0,5 до 20000 |
Диапазон измерений среднеквадратического значения (СКЗ) виброскорости, м/с |
от 1 • 10-4 до 1 |
Пределы допускаемой относительной погрешности измерений СКЗ виброскорости, % |
±4 |
Диапазон измерений СКЗ виброперемещения, м |
от L10-6 до 0,250 |
Пределы допускаемой относительной погрешности измерений СКЗ виброперемещения, % |
±4 |
Диапазон выходного напряжения по каналу «VELO OUTPUT», В |
от -8 до +8 |
Пределы допускаемой относительной погрешности выходного напряжения по каналу «VELO OUTPUT», % |
±4 |
Диапазон выходного напряжения по каналу «DISP OUTPUT», В |
от -10 до +10 |
Пределы допускаемой относительной погрешности выходного напряжения по каналу «DISP OUTPUT», % |
±4 |
Примечание: метрологические характеристики приведены для каждого канала двухканального контроллера |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значения |
Количество каналов |
1 или 2 |
Диапазон рабочих температур, °С |
от +5 до +40 |
Масса, г, не более: |
16000 |
Габаритные размеры (длинахширинахвысота), мм, не более: | |
- контроллер HSV-E-100 |
450х360х150 |
- сенсорная головка HSV-I-100 |
340x130x115 |
- лазерный модуль HSV-100 |
174x48x39 |
Продолжение таблицы 3
Наименование характеристики |
Значения |
Длина волны лазера, нм |
633 |
Мощность излучения лазера, мВт, не более |
1 |
Средний срок службы, лет |
10 |
Класс безопасности лазерного излучения по ГОСТ Р 50723-94 |
2 (безопасный для глаз) |
