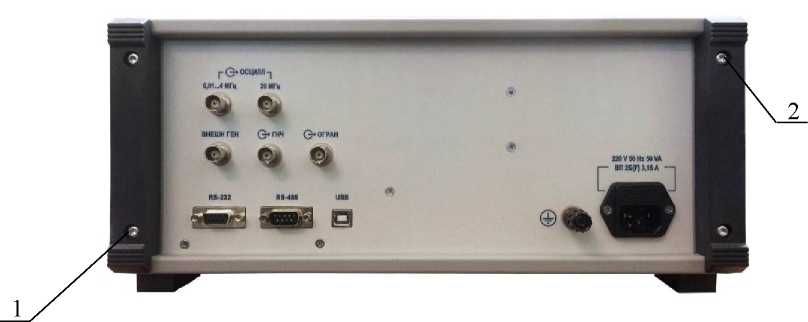

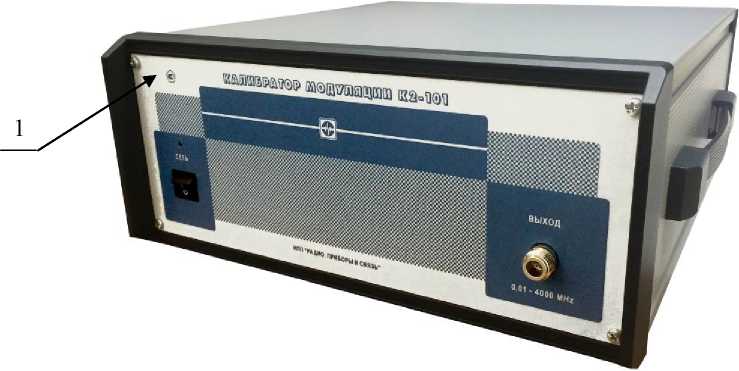

Наименование

Обозначение

Количество

Калибратор К2-101 или К2-101АМ или К2-101ЧМ

-

1 шт.

Кабель соединительный ВЧ

РПИС.685.672.003

1 шт.

Кабель

РПИС.685611.096

1 шт.

Шнур соединительный

RKK/H05VV-F, 3х0,75 мм (каталог ELFA) или SCZ-1R (АО «Бурый медведь»)

1 шт.

Программное обеспечение на CD-R

РПИС.00025

1 шт.

Руководство по эксплуатации

РПИС.411166.025 РЭ

1 экз.

Формуляр

РПИС.411166.025 ФО

1 экз.

Методика поверки

РПИС.411166.025 МП

1 экз.

Ящик укладочный

-

1 шт.

Наименование характеристики

Значение

Значения несущих частот калибраторов К2-101 в режиме АМ и К2-101АМ, МГц

0,01; 0,035; 0,1; 0,35; 1; 2; 4; 25;

500

Значения несущих частот калибраторов К2-101 и

К2-101 ЧМ в режимах ЧМ и ФМ, МГц

0,05; 0,1; 0,2; 0,5; 1; 2; 4; 5; 10; 50;

100; 250; 500; 1000; 2000; 4000

Значения несущих частот калибраторов К2-101 и К2-101 ЧМ в режиме ГДЧ, МГц

0,1; 1; 10; 50; 100; 250; 500; 1000; 2000; 4000

Пределы допускаемой абсолютной погрешности установки несущих частот 1'н, Гц:

• - калибраторов К2-101 в режиме АМ и К2-101 АМ

• - калибраторов К2-101 и К2-101 ЧМ в режимах ЧМ и ФМ

• - калибраторов К2-101 и К2-101ЧМ в режиме ГДЧ

±(540’Чн + 50) ±(540’Чн + 3000) ±(5-10’⁴-£н)

Диапазоны модулирующих частот, устанавливаемых пиковых и средних квадратических значений коэффициентов АМ калибраторов К2-101 в режиме АМ и К2-101АМ

значения приведены в таблице 3

Значение дискретности установки коэффициентов АМ, %

0,001

Пределы допускаемой абсолютной погрешности воспроизведения пиковых (АМ) и средних квадратических (DМ_скз) значений коэффициентов АМ калибраторов К2-101 в режиме АМ и К2-101АМ, %

DМ = ±(А₀-М + 3гДМ_ш)*,

DМскз = ±(А0<М +D•Мш)*,

Наименование характеристики

Значение

Диапазоны модулирующих частот устанавливаемых пиковых и средних квадратических значений девиации частоты калибраторов К2-101 и К2-101ЧМ в режиме ЧМ

значения приведены в таблице 6

Устанавливаемые значения девиации частоты:

• - от 1 Гц до 9,9999 кГц включ.

• - от 10 кГц до 99,999 кГц включ.

• - от 100 кГц до 999,99 кГц включ.

• - свыше 1 МГц

через 0,1 Гц через 1 Гц через 10 Гц через 100 Гц

Пределы допускаемой абсолютной погрешности воспроизведения пиковых D(Df_n) и средних квадратических D(Df_CK3) значений девиации частоты калибраторов К2-101 и К2-101ЧМ в режиме ЧМ, Гц

D(Dfn) = ±В0-Д/ + 3 D/_ffl)** D(Df_CK3) = ±(В0-Д/ + D/ш)**

Диапазоны модулирующих частот, устанавливаемых пиковых и средних квадратических значений девиации фазы калибраторов К2-101 и К2-101ЧМ в режиме ФМ

значения приведены в таблице 9

Устанавливаемые значения девиации фазы:

• - от 0,01 до 9,9999 радиан включ.

• - 10 до 99,999 радиан включ.

• - от 100 до 999,99 радиан включ.

через 0,0001 радиан через 0,001 радиан через 0,01 радиан

Пределы допускаемой абсолютной погрешности воспроизведения пиковых Д(в_п) и средних квадратических Д(в_скз) значений девиации фазы калибраторов К2-101 и К2-101 ЧМ в режиме ФМ, радиан

Д(Рп) = ±(0,005ф + 3^вш)***

А(рс_Ю) = ±(0,005 •в + Dem)***

Диапазон частот встроенного модулирующего генератора

от 10 Гц до 600 кГц

Дискретность установки частоты встроенного модулирующего генератора:

• - в диапазоне от 10 Гц до 10 кГц включ.

• - в диапазоне св. 10 кГц до 100 кГц включ.

• - в диапазоне св. 100 кГц

0,1 Гц

1,0 Гц

10,0 Гц

Пределы допускаемой абсолютной погрешности установки частоты F, в Гц, встроенного модулирующего генератора, Гц

±(3-10’⁵<F + 0,1)

Максимальный уровень АМ, ЧМ, ФМ сигналов и сигналов в режиме ГДЧ на конце штатного кабеля с нагрузкой 50 Ом, дБ (1 мВт)

0 ± 2

Диапазоны регулировки уровня АМ, ЧМ, ФМ сигналов и сигналов в режиме ГДЧ относительно максимального значения, дБ

• - на несущих частотах 2000 и 4000 МГц

• - на остальных несущих частотах

от 0 до -14

от 0 до -20

Наименование характеристики

Значение

Дискретность регулировки уровня АМ, ЧМ, ФМ сигналов и сигналов в режиме ГДЧ, дБ

1 дБ

* где А0 - множитель в относительных единицах, значения которого приведены в таблице 4; М - значение коэффициента АМ, в %, воспроизводимое калибратором;

DМ_ш - составляющая погрешности за счет амплитудного шума и фона АМ сигналов, в %, значения которой приведены в таблице 5

** где В0 - множитель в относительных единицах, значения которого приведены в таблице 7; А/ - значение девиации частоты, воспроизводимое калибратором;

А/ш - составляющая погрешности, значения которой приведены в таблице 8

*** где: в - значение индекса ФМ в радианах, воспроизводимое калибратором;

Ав_ш - составляющая погрешности за счет фазового шума и фона в радианах, значения которой для полосы (0,3 - 200) кГц определяются по формуле: Ав_ш = 4-10’¹¹-f_II + 0,002, где f -значение несущей частоты в Гц

Несущая частота, МГц

Диапазон модулирующих частот, кГц

Диапазон установки коэффициента амплитудной модуляции, %

средние квадратические значения

пиковые значения

0,01

от 0,02 до 1,00

от 0,01 до 70,00

от 0,1 до 100,0

0,035

от 0,02 до 3,50

от 0,01 до 70,00

от 0,1 до 100,0

0,10; 0,35

от 0,02 до 10,00

от 0,01 до 70,00

от 0,1 до 100,0

1- 2- 4

от 0,02 до 60,00

от 0,01 до 70,00

от 0,1 до 100,0

25; 500

от 0,02 до 200,00

от 0,01 до 70,00

от 0,1 до 100,0

Несущая частота, МГц

Диапазон модулирующих частот, кГц

Множитель А₀

0,01

от 0,02 до 0,4

0,003

0,035

от 0,02 до 1,00

0,003

0,10; 0,35

от 0,02 до 10,00

0,003

1' 2' 4

от 0,02 до 60,00

0,003

25

от 0,02 до 100,00

0,003

св. 100 до 200

0,004

500

от 0,02 до 100,00

0,003

св. 100 до 200,00

0,005

Несущая частота, МГц

Амплитудный шум и фон АМ сигналов, АМш, % (эфф)

полоса, кГц

0,3 - 3,4

полоса, кГц

0,02 - 20,00

полоса, кГц

0,02 - 60,00

полоса, кГц

0,02 - 200,00

0,010; 0,035

0,01 % в полосе 0,02 - 1,50 кГц

0,1

0,010

-

-

-

0,35

0,010

0,020

-

-

1' 2' 4

0,010

0,020

0,035

-

25

0,007

0,015

0,025

0,045

500

0,010

0,020

0,035

0,070

Несущая частота, МГц

Диапазон модулирующих частот, кГц

Диапазон установки девиации частоты, кГц

средние квадратические значения

пиковые значения

0,05

от 0,02 до 5,00

от 0,005 до 3,500

от 0,1 до 10,0

0,1

от 0,02 до 10,00

от 0,005 до 7,000

от 0,1 до 20,0

0,2

от 0,02 до 20,00

от 0,005 до 14,000

от 0,1 до 50,0

0,5

от 0,02 до 20,00

от 0,005 до 70,000

от 0,1 до 100,0

1; 2; 4

от 0,02 до 60,00

от 0,005 до 70,000

от 0,1 до 100,0

5

от 0,02 до 60,00

от 0,001 до 70,000

от 0,1 до 100,0

10

от 0,02 до 200,00

от 0,002 до 140,000

от 0,1 до 200,0

50

от 0,02 до 200,00

от 0,01 до 700,00

от 0,1 до 1000,0

100

от 0,02 до 200,00

от 0,02 до 1400,00

от 0,2 до 2000,0

250

от 0,02 до 200,00

от 0,05 до 3500,00

от 0,3 до 5000,0

500; 1000;

2000; 4000

от 0,02 до 200,00

от 0,5 до 7000,0

от 5 до 10000

Несущая частота, МГц

Девиация частоты, кГц

Диапазон модулирующих частот, кГц

Множитель В₀

0,05

от 0,005 до 10,000

от 0,02 до 5,00

0,003

0,1

от 0,005 до 20,000

от 0,02 до 10,00

0,2

от 0,005 до 50,000

от 0,02 до 20,00

0,5

от 0,005 до 100,000

от 0,02 до 20,00

1; 2; 4; 5

от 0,005 до 100,000

от 0,02 до 60,00

10

от 0,002 до 200,000

от 0,02 до 30,00 вкл.

0,003

св. 30 до 200

0,004

50

от 0,01 до 1000,00

от 0,02 до 60,00 вкл.

0,003

св. 60 до 200 вкл.

0,004

100

от 0,02 до 1000,00

от 0,02 до 30,00 вкл.

0,003

св. 30 до 200

0,004

св. 1000 до 2000

от 0,02 до 30,00 вкл.

0,005

св. 30 до 200

0,007

250

от 0,05 до 1000,00

от 0,02 до 30,00 вкл.

0,003

св. 30 до 200

0,004

св. 1000 до 5000

от 0,02 до 30,00 вкл.

0,005

св. 30 до 200

0,007

500; 1000; 2000; 4000

от 0,5 до 1000,0

от 0,02 до 30,00вкл.

0,003

св. 30 до 200

0,004

св.1000 до 10000

от 0,02 до 30,00 вкл.

0,005

св. 30 до 200

0,007

Несущая частота МГц

Частотный шум и фон ЧМ

сигналов, Df_m, Гц (эфф)

полоса, кГц

0,3 - 3,4

полоса, кГц

0,02 - 20

полоса, кГц

0,02 - 60

полоса, кГц

0,02 - 200

0,05; 0,10

1,5

-

-

-

0,2; 0,5

1,5

4,0

-

-

1; 2; 4

1,5

4,0

15

-

5

0,2

0,4

2

10

10

0,4

0,8

4

15

50

2,0

4

10

30

100; 250; 500; 1000;

2,0 • п*

4,0- п*

10- п*

30- п*

2000; 4000

Несущая частота, МГц

Диапазон модулирую щих частот Fm, кГц

Диапазон девиации фазы, рад

средние квадратические значения значения*

пиковые значения*

0,05

от 0,1 до 5,0

3,5

от 0,05 до -^т-

^FM

от 0,2 до -т⁵-

^FM

0,10

от 0,1 до 10,0

7

от 0,05 до -^т-

^FM

₀₂ 10 от 0,2 до -ТТ-^FM

0,20

от 0,1 до 20,0

от 0,05 до -F⁴-

^FM

₀₂ 20 от 0,2 до

^FM

0,50

от 0,1 до 30,0

_{0 05}    70

от 0,05 до

^FM

₁ 100 от 1 до -^т-^FM

1- 2- 4

от 0,1 до 60,0

_{0 05}    70

от 0,05 до

^FM

₁ 100 от 1 до -^т-^FM

5; 10

от 0,1 до 200,0

_{0 05}    70

от 0,05 до

^FM

₀ 1 100 от 0,1 до

^FM

50; 100; 250; 500

от 0,1 до 1,0

от 0,05 до 700

от 1до 1000

св. 1 до 200

_{0 05}   700

от 0,05 до

^FM

₁ 1000 от 1 до _р ^FM

1000; 2000; 4000

от 0,1 до 1,0

от 0,2 до 700

от 1 до 1000

св. 1 до 200

_{0 2}   700

от 0,2 до

^FM

₁ 1000 от 1 до _р ^FM

где *F_M - значение модулирующей частоты в кГц

Наименование характеристики

Значение

Параметры электрического питания: - напряжение переменного тока, В

220±22

- частота переменного тока, Гц

50,0±0,5

Потребляемая мощность, В-А, не более

50

Масса, кг, более

10

Габаритные размеры корпуса калибратора (ширина ^х высота ^х глубина), мм, не более

365x165x390

Рабочие условия применения:

- температура окружающего воздуха, С

от +15 до +25

- атмосферное давление, кПа (мм рт. ст.)

от 84,0 до 106,7 (от 630 до 800)

- относительная влажность воздуха при температуре +25 С, %, не более

90
