Сведения о средстве измерений: 94334-25 Калибраторы напряжения переменного тока высокочастотные

Номер по Госреестру СИ: 94334-25
94334-25 Калибраторы напряжения переменного тока высокочастотные
(Н5-9/Э)

сертификация программного обеспечения
Внешний вид. Калибраторы напряжения переменного тока высокочастотные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Калибраторы напряжения переменного тока высокочастотные
Рисунок № 1
Внешний вид. Калибраторы напряжения переменного тока высокочастотные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Калибраторы напряжения переменного тока высокочастотные
Рисунок № 2

Общие сведения

Дата публикации - 16.01.2025
Срок свидетельства -
Номер записи - 196121
ID в реестре СИ - 1422537
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - Общество с ограниченной ответственностью "Научно-производственное предприятие "Радио
Страна - РОССИЯ
Населенный пункт - приборы и связь" (ООО "НПП "Радио, приборы и связь"), г. Нижний Новгород
Уведомление о начале осуществления предпринимательской деятельности -

Тольятти - город в Самарской области России, административный центр Ставропольского района, в состав которого не входит, являясь городом областного значения, образует муниципальное образование городской округ Тольятти с единственным населенным пунктом в его составе. Входит в состав Самарско-Тольяттинской агломерации.

Расположен на левом берегу Волги напротив Жигулей. Население: 684 709 человек (2021); крупнейший город России, не являющийся центром субъекта федерации. Занимает 19 место в России по численности населения.

Современный Тольятти - крупный промышленный и экономический центр, играющий значительную роль в экономике как страны, так и региона. До кризиса начала 1990-х годов доля Тольятти в доходах государственного бюджета достигала 1%. Однако в последние годы доля Тольятти в федеральном бюджете снизилась до 0,2% в 2003 году. Доля города в областном бюджете составляет 48%.

В городе есть заводы цементного машиностроения, судоремонтные и механические, электротехнические заводы. Развита химическая промышленность: крупнейший в мире производитель аммиака "ТольяттиАзот", завод минеральных удобрений "КуйбышевАзот"; "Тольятти Каучук". Имеются предприятия легкой (швейно-трикотажная фабрика) и пищевой (хлебозавод и молокозавод, мясокомбинаты, завод шампанских вин и коньяков, ликероводочный завод, завод молочных продуктов Danone) промышленности, полиграфические предприятия, развито производство строительных материалов.

Отчет "Анализ рынка поверки в Тольятти" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Тольятти.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 2
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2024
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№51 от 2025.01.14 ПРИКАЗ_Об утверждении типов средств измерений (15)

Наличие аналогов СИ: Калибраторы напряжения переменного тока высокочастотные (Н5-9/Э)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Научно-производственное предприятие "Радио

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
71803-18
09.07.2029
Калибраторы модуляции, К2-101, К2-101АМ, К2-101ЧМ
Общество с ограниченной ответственностью "Научно-производственное предприятие "Радио (РОССИЯ приборы и связь" (ООО "НПП "Радио, приборы и связь"), г. Нижний Новгород)
ОТ
МП
1 год
84627-22
03.03.2027
Калибраторы коэффициента гармоник, СК6-23
Общество с ограниченной ответственностью "Научно-производственное предприятие "Радио (РОССИЯ приборы и связь" (ООО "НПП "Радио, приборы и связь"), г. Нижний Новгород)
ОТ
МП
2 года
85186-22

Установки поверочные для средств измерений коэффициента гармоник, РЭКГ-2
Общество с ограниченной ответственностью "Научно-производственное предприятие "Радио (РОССИЯ приборы и связь" (ООО "НПП "Радио, приборы и связь"), г. Нижний Новгород)
ОТ
МП
2 года
85748-22
02.06.2027
Измерители модуляции, СК3-60
Общество с ограниченной ответственностью "Научно-производственное предприятие "Радио (РОССИЯ приборы и связь" (ООО "НПП "Радио, приборы и связь"), г. Нижний Новгород)
ОТ
МП
2 года
87297-22
10.11.2027
Милливольтметры высокочастотные, В3-102
Общество с ограниченной ответственностью "Научно-производственное предприятие "Радио (РОССИЯ приборы и связь" (ООО "НПП "Радио, приборы и связь"), г. Нижний Новгород)
ОТ
МП
1 год
88920-23
24.04.2028
Вольтметры высокочастотные, В3-100/1
Общество с ограниченной ответственностью "Научно-производственное предприятие "Радио (РОССИЯ приборы и связь" (ООО "НПП "Радио, приборы и связь"), г. Нижний Новгород)
ОТ
МП
1 год
91466-24
28.02.2029
Калибраторы напряжения переменного тока широкополосные , Н5-9
Общество с ограниченной ответственностью "Научно-производственное предприятие "Радио (РОССИЯ приборы и связь" (ООО "НПП "Радио, приборы и связь"), г. Нижний Новгород)
ОТ
МП
1 год
92578-24
04.07.2029
Калибраторы напряжения переменного тока высокочастотные, Н5-10
Общество с ограниченной ответственностью "Научно-производственное предприятие "Радио (РОССИЯ приборы и связь" (ООО "НПП "Радио, приборы и связь"), г. Нижний Новгород)
ОТ
МП
1 год
94334-25

Калибраторы напряжения переменного тока высокочастотные, Н5-9/Э
Общество с ограниченной ответственностью "Научно-производственное предприятие "Радио (РОССИЯ приборы и связь" (ООО "НПП "Радио, приборы и связь"), г. Нижний Новгород)
ОТ
МП
1 год
94865-25
11.03.2030
Генераторы сигналов высокочастотные, Г4-238
Общество с ограниченной ответственностью "Научно-производственное предприятие "Радио (РОССИЯ приборы и связь" (ООО "НПП "Радио, приборы и связь"), г. Нижний Новгород)
ОТ
МП
2 года

Назначение. Этот отчет — сводная аналитика по публикациям приказов Росстандарта. Он помогает быстро оценить общий объем и ритм выпусков, увидеть актуальность данных и ключевые показатели за текущий год, не погружаясь в первичную таблицу.

KPI и динамика. В верхних карточках показаны базовые метрики: первая и последняя даты публикаций, общее число приказов, количество уникальных типов и YTD. Блок графиков раскрывает ежедневную динамику (столбцы) с 7-дневной скользящей средней (линия) и кумулятивный итог, что позволяет отследить всплески и общий тренд.

Сезонность и структура. Теплокарта «год × месяц» подсвечивает сезонные пики, а распределение по дням недели показывает рабочие паттерны публикаций. Сравнение YTD vs LYTD по ISO-неделям помогает сопоставить темп с прошлым годом, а диаграммы по типам приказов и тематикам (по ключевым словам заголовков) дают представление о содержательной структуре потока.

Контроль качества и списки. Таблицы выделяют «пиковые дни», возможные дубликаты номеров в пределах года, самые длинные разрывы между публикациями и последние 50 записей; это упрощает проверку качества и оперативный мониторинг. Для заголовков оценивается их заполненность и длина, а все таблицы интерактивны: доступны поиск, сортировка и пагинация.

Бесплатный

Кто поверяет Калибраторы напряжения переменного тока высокочастотные (Н5-9/Э)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА"
(RA.RU.311541)
РСТ
  • Нет модификации
  • 2 2 2 0 0 2 2 0

    Стоимость поверки Калибраторы напряжения переменного тока высокочастотные (Н5-9/Э)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Калибраторы имеют встроенное программное обеспечение (далее по тексту - ПО) с идентификационными данными, приведенными в таблице 1.

    Конструкция приборов исключает возможность несанкционированного влияния на встроенное ПО прибору и измерительную информацию. Встроенное ПО может быть установлено или переустановлено только на заводе-изготовителе с использованием специальных программно-технических средств.

    Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - высокий в соответствии с Р 50.2.077-2014.

    Таблица 1 -

    обеспечения

    данные

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    N5-9/E

    Номер версии (идентификационный номер) ПО

    1.0.0


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в РПИС.411166.038РЭ «калибратор напряжения переменного тока высокочастотный Н5-9/Э», раздел 6 «Порядок работы».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

    Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2^109 Гц, утвержденная приказом Росстандарта от 18 августа 2023 г. № 1706.

    Правообладатель

    Общество с ограниченной ответственностью   «Научно-производственное

    предприятие «Радио, приборы и связь» (ООО «НПП «Радио, приборы и связь»)

    ИНН 5261004288

    Юридический адрес: 603009, г. Нижний Новгород, пр-кт Гагарина, д. 168, оф. 310

    Телефон (факс): (831) 466-17-77

    E-mail: rpis@mail.ru

    Web-сайт: https://rpis.ru/

    Изготовитель

    Общество с ограниченной ответственностью   «Научно-производственное
    предприятие «Радио, приборы и связь» (ООО «НПП «Радио, приборы и связь») ИНН 5261004288
    Адрес: 603009, г. Нижний Новгород, пр-кт Гагарина, д. 168, оф. 310
    Телефон (факс): (831) 466-17-77
    E-mail: rpis@mail.ru
    Web-сайт: https://rpis.ru/

    Испытательный центр

    Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева»)
    Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, 19
    Телефон: (812) 251-76-01
    Факс: (812) 713-01-14
    Е-mail: info@vniim.ru
    Web-сайт: www.vniim.ru

    Правообладатель

    Общество с ограниченной ответственностью   «Научно-производственное
    предприятие «Радио, приборы и связь» (ООО «НПП «Радио, приборы и связь»)
    ИНН 5261004288
    Юридический адрес: 603009, г. Нижний Новгород, пр-кт Гагарина, д. 168, оф. 310
    Телефон (факс): (831) 466-17-77
    E-mail: rpis@mail.ru
    Web-сайт: https://rpis.ru/

    К настоящему типу средств измерений относятся калибраторы переменного тока высокочастотные Н5-9/Э зав. № 001, 002.

    Калибраторы построены по принципу стабильного по частоте и

    напряжения

    напряжению источника высокочастотного напряжения. Калибраторы работают на фиксированных частотах в диапазоне от 30 МГц до 2000 МГц и воспроизводят переменное напряжение синусоидальной формы в диапазоне от 0,1 до 10 В на частотах до 1000 МГц и от 0,1 до 3 В на частотах свыше 1000 до 2000 МГц.

    Воспроизводимые значения напряжения нормируются на встроенном, выведенном на переднюю панель прибора специальном соединителе « е* II» для подключения вольтметров с пробниками диаметром 20 мм.

    Подключение пробников диаметром 12 и 9 мм возможно с помощью переходов TП-20/12 и TH- 20/9 (из комплекта поставки).

    На розетку N-типа « е* I» на передней панели калибраторов выводится сигнал, ослабленный на 30 дБ относительно сигнала на соединителе « е* II».

    На розетку «10 МГц» задней панели прибора выводится сигнал опорного кварцевого генератора частотой 10 МГц и выходным уровнем 200 мВ, который может использоваться для синхронизации частот внешних приборов по сигналу опорного кварцевого генератора калибратора напряжения.

    Управление калибратором может осуществляться от клавиатуры лицевой панели прибора или по интерфейсам USB, RS-232, LAN при работе в составе автоматизированных измерительных систем.

    На передней панели калибраторов размещены органы управления, подключения и цветной дисплей. На задней панели калибраторов размещены разъемы интерфейсов дистанционного управления USB, RS232, LAN, разъем выходного сигнала внутреннего опорного генератора, а также разъем для подключения кабеля питания.

    Общий вид калибраторов представлен на рисунке 1. Нанесение знака поверки на калибраторы не предусмотрено. Схема пломбировки от несанкционированного доступа, место нанесения заводского номера и даты выпуска представлена на рисунке 2.

    Заводской номер, обеспечивающий однозначную идентификацию каждого

    экземпляра калибратора, в виде цифрового обозначения, состоящего из трех арабских цифр, наносится на маркировочную наклейку, размещаемую на задней панели калибратора, как показано на рисунке 2.

    Место нанесения заводского номера

    Внешний вид. Калибраторы напряжения переменного тока высокочастотные (Н5-9/Э), http://oei-analitika.ru

    Места пломбировки от

    несанкционированного доступа

    Рисунок 2 - Схема пломбировки от несанкционированного доступа, место нанесения заводского номера

    Внешний вид. Калибраторы напряжения переменного тока высокочастотные (Н5-9/Э), http://oei-analitika.ru

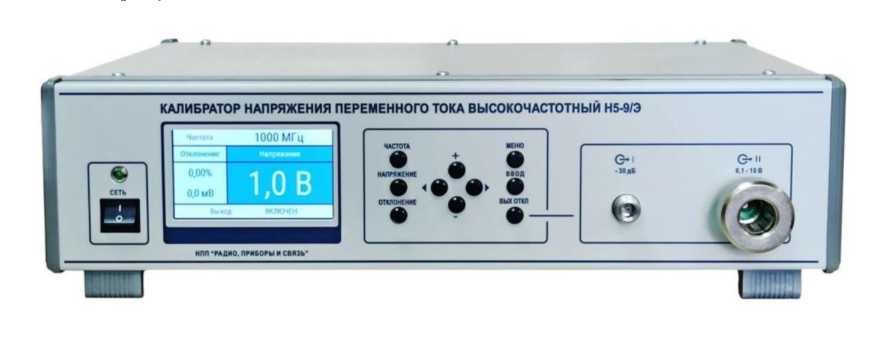

    Рисунок 1 - Общий вид калибратора напряжения переменного тока высокочастотного

    Н5-9/Э


    Таблица 5 - Комплектность

    Наименование

    Обозначение

    Количество

    Калибратор напряжения переменного тока высокочастотный Н5-9/Э

    РПИС.411166.038

    1 шт.

    Комплект принадлежностей

    РПИС.411734.014

    1 шт.

    Руководство по эксплуатации

    РПИС.411166.038РЭ

    1 шт.

    Формуляр

    РПИС.411166.038ФО

    1 шт.


    калибраторов приведены в таблицах 2 и 3.

    Таблица 2 - М

    Воспроиз водимые значения напряжения, В

    Доверительные границы неисключенной систематической погрешности воспроизведения напряжения, ©с, ± %, не более

    30

    МГц

    50 МГц

    100 МГц

    150 МГц

    300

    МГц

    600

    МГц

    800

    МГц

    1000

    МГц

    1500 МГц

    2000

    МГц

    10

    0,2

    0,2

    0,2

    0,2

    0,2

    0,3

    0,4

    0,6

    3

    0,15

    0,15

    0,15

    0,2

    0,2

    0,25

    0,35

    0,5

    0,8

    1,2

    1

    0,07

    0,075

    0,08

    0,08

    0,1

    0,2

    0,3

    0,4

    0,6

    1,0

    0,3

    0,15

    0,15

    0,16

    0,18

    0,2

    0,3

    0,45

    0,6

    0,7

    1,2

    0,1

    0,2

    0,2

    0,2

    0,3

    0,4

    0,5

    0,6

    0,7

    0,9

    1,2

    Таблица 3 - Технические характеристики

    Наименование характеристики

    Значение

    Условия эксплуатации:

    - диапазон температур окружающего воздуха, °С

    от +15 до +25

    - относительная влажность окружающего воздуха, %

    до 90 при +25 °С

    - атмосферное давление, кПа

    от 84 до 106

    Питание от сети переменного тока: - частота, Гц

    47 - 63

    - напряжение, В

    230 ± 23

    Потребляемая мощность, ВА, не более

    85

    Габаритные размеры (ШхВхГ), мм, не более:

    495x140x410

    Масса, кг, не более:

    10

    Таблица 4 - Показатели надежности

    Наименование характеристики

    Значение

    Наработка до отказа, ч, не менее

    15000

    Средний срок службы, лет

    15
