Номер по Госреестру СИ: 92578-24
92578-24 Калибраторы напряжения переменного тока высокочастотные
(Н5-10)
Назначение средства измерений:
Калибраторы напряжения переменного тока высокочастотные Н5-10 (далее по тексту -калибраторы или приборы) предназначены для воспроизведения среднеквадратических значений синусоидального высокочастотного электрического напряжения.
Калибраторы Н5-10 применяются в качестве рабочих эталонов 1-го разряда для поверки средств измерений в диапазоне частот от 0,1 до 30 МГц и диапазоне напряжений от 0,001 до 10 В в соответствии с Государственной поверочной схемой для средств измерений переменного электрического напряжения № 1706 от 18.08.2023 г.
Внешний вид.
Калибраторы напряжения переменного тока высокочастотные
Рисунок № 1
Внешний вид.
Калибраторы напряжения переменного тока высокочастотные
Рисунок № 2
Общие сведения
Дата публикации - 05.07.2024
Срок свидетельства - 04.07.2029
Номер записи - 194419
ID в реестре СИ - 1417508
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "Научно-производственное предприятие "Радио
Страна - РОССИЯ
Населенный пункт - приборы и связь" (ООО "НПП "Радио, приборы и связь"), г. Нижний Новгород
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "Анализ рынка поверки Северо-Кавказского федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в центральной и восточной части Северного Кавказа.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1607 от 2024.07.04 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Калибраторы напряжения переменного тока высокочастотные (Н5-10)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Научно-производственное предприятие "Радио
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
71803-18 09.07.2029 |
Калибраторы модуляции, К2-101, К2-101АМ, К2-101ЧМ Общество с ограниченной ответственностью "Научно-производственное предприятие "Радио (РОССИЯ приборы и связь" (ООО "НПП "Радио, приборы и связь"), г. Нижний Новгород) |
ОТ МП |
1 год |
|
84627-22 03.03.2027 |
Калибраторы коэффициента гармоник, СК6-23 Общество с ограниченной ответственностью "Научно-производственное предприятие "Радио (РОССИЯ приборы и связь" (ООО "НПП "Радио, приборы и связь"), г. Нижний Новгород) |
ОТ МП |
2 года |
|
85186-22 |
Установки поверочные для средств измерений коэффициента гармоник, РЭКГ-2 Общество с ограниченной ответственностью "Научно-производственное предприятие "Радио (РОССИЯ приборы и связь" (ООО "НПП "Радио, приборы и связь"), г. Нижний Новгород) |
ОТ МП |
2 года |
|
85748-22 02.06.2027 |
Измерители модуляции, СК3-60 Общество с ограниченной ответственностью "Научно-производственное предприятие "Радио (РОССИЯ приборы и связь" (ООО "НПП "Радио, приборы и связь"), г. Нижний Новгород) |
ОТ МП |
2 года |
|
87297-22 10.11.2027 |
Милливольтметры высокочастотные, В3-102 Общество с ограниченной ответственностью "Научно-производственное предприятие "Радио (РОССИЯ приборы и связь" (ООО "НПП "Радио, приборы и связь"), г. Нижний Новгород) |
ОТ МП |
1 год |
|
88920-23 24.04.2028 |
Вольтметры высокочастотные, В3-100/1 Общество с ограниченной ответственностью "Научно-производственное предприятие "Радио (РОССИЯ приборы и связь" (ООО "НПП "Радио, приборы и связь"), г. Нижний Новгород) |
ОТ МП |
1 год |
|
91466-24 28.02.2029 |
Калибраторы напряжения переменного тока широкополосные , Н5-9 Общество с ограниченной ответственностью "Научно-производственное предприятие "Радио (РОССИЯ приборы и связь" (ООО "НПП "Радио, приборы и связь"), г. Нижний Новгород) |
ОТ МП |
1 год |
|
92578-24 04.07.2029 |
Калибраторы напряжения переменного тока высокочастотные, Н5-10 Общество с ограниченной ответственностью "Научно-производственное предприятие "Радио (РОССИЯ приборы и связь" (ООО "НПП "Радио, приборы и связь"), г. Нижний Новгород) |
ОТ МП |
1 год |
|
94334-25 |
Калибраторы напряжения переменного тока высокочастотные, Н5-9/Э Общество с ограниченной ответственностью "Научно-производственное предприятие "Радио (РОССИЯ приборы и связь" (ООО "НПП "Радио, приборы и связь"), г. Нижний Новгород) |
ОТ МП |
1 год |
|
94865-25 11.03.2030 |
Генераторы сигналов высокочастотные, Г4-238 Общество с ограниченной ответственностью "Научно-производственное предприятие "Радио (РОССИЯ приборы и связь" (ООО "НПП "Радио, приборы и связь"), г. Нижний Новгород) |
ОТ МП |
2 года |
Отчет "Государственные первичные эталоны" построен по данным Реестра "ГОСУДАРСТВЕННЫЕ ПЕРВИЧНЫЕ ЭТАЛОНЫ РОССИЙСКОЙ ФЕДЕРАЦИИ" ФГИС АРШИН. Отчет содержит 4 интерактивных графика и таблицу. Графики имею возможность масштабирования и экспорта данных.
Первый график визуализирует информацию о количестве ГПЭ и их разделении на первичные и специальные первичные эталоны.
График "У какого института сколько первичных эталонов" имеет 2 уровня вложенности и демонстрирует распределение эталонов по государственным метрологическим институтам и видам измерений.
"Использование ГПЭ институтов в качестве средства поверки" дает количественную оценку частоты использования эталонов метрологических институтов в качестве средств поверки.
График "Востребованность ГПЭ в разрезе видов измерений" демонстрирует востребованность ГПЭ по видам измерений. График имеет 2 уровня вложенности. На первом уровне приведена частота использования ГПЭ по видам измерений, а на втором - доля эталонов каждого из метрологических институтов по этому виду измерений.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. В таблице имеются следующие поля:
- Наименование организации-держателя эталона
- Количество эталонов
- Количество видов измерений
- Количество ГПЭ
- Кол-во ГПСЭ
- Востребованность первичных эталонов организации-держателя эталона выраженная в штуках, процентах (по сравнению с другими метрологическими институтами) и средняя востребованность одного эталона организации
- Перечень видов измерений эталонов, принадлежащих метрологическому институту
Бесплатный
Кто поверяет Калибраторы напряжения переменного тока высокочастотные (Н5-10)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Калибраторы напряжения переменного тока высокочастотные (Н5-10)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Калибраторы имеют встроенное программное обеспечение (далее по тексту - ПО) с идентификационными данными, приведенными в таблице 1.
Конструкция приборов исключает возможность несанкционированного влияния на встроенное ПО прибора и измерительную информацию. Встроенное ПО может быть установлено или переустановлено только на заводе-изготовителе с использованием специальных программно-технических средств.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий», в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
N5-10 |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0.0 |
Знак утверждения типа
Знак утверждения типананосится на переднюю панель прибора методом офсетной печати, на титульные листы руководства по эксплуатации и формуляра - типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийРПИС.411135.037РЭ «Калибратор напряжения переменного тока высокочастотный Н5-10», раздел 6 «Порядок работы».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 18 августа 2023 г. № 1706 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10"1 до 2^109 Гц»;
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
РПИС.411135.037ТУ «Калибраторы напряжения переменного тока высокочастотные Н5-10. Технические условия».
Правообладатель:Общество с ограниченной ответственностью «Научно-производственное предприятие «Радио, приборы и связь» (ООО «НПП «Радио, приборы и связь»)
ИНН 5261004288
Юридический адрес: 603009, г. Нижний Новгород, пр-кт Гагарина, д. 168, оф. 405
Телефон (факс): (831) 466-17-77
Web-сайт: rpis.ru
E-mail: rpis@mail.ru
Изготовитель
Общество с ограниченной ответственностью «Научно-производственное предприятие«Радио, приборы и связь» (ООО «НПП «Радио, приборы и связь»)
ИНН 5261004288
Адрес: 603009, г. Нижний Новгород, пр-кт Гагарина, д. 168, оф. 405
Телефон (факс): (831) 466-17-77
Web-сайт: rpis.ru
E-mail: rpis@mail.ru
Испытательный центр
: Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области» (ФБУ «Нижегородский ЦСМ»)Адрес: 603950, г. Нижний Новгород, ул. Республиканская, д. 1
Телефон 8-800-200-22-14
Web-сайт: www.nncsm.ru
Е-mail: mail@nncsm.ru
Правообладатель
: Общество с ограниченной ответственностью «Научно-производственное предприятие «Радио, приборы и связь» (ООО «НПП «Радио, приборы и связь»)ИНН 5261004288
Юридический адрес: 603009, г. Нижний Новгород, пр-кт Гагарина, д. 168, оф. 405
Телефон (факс): (831) 466-17-77
Web-сайт: rpis.ru
E-mail: rpis@mail.ru
Калибраторы построены по принципу стабильного источника высокочастотного напряжения с регулируемым уровнем, в котором синусоидальное напряжения воспроизводится на фиксированных частотах диапазона 0,1 до 30 МГц. Высокочастотное напряжение в реперной точке 1 В на всех фиксированных частотах воспроизводится методом сравнения его амплитудного значения с известным значением амплитуды низкочастотного напряжения, формируемого низкочастотным калибратором. Среднеквадратические значения напряжения в диапазоне от 0,1 до 10 В воспроизводятся точным масштабированием системой автоматического регулирования калибратора относительно реперной точки 1 В. Для воспроизведения напряжения в диапазоне менее 0,1 В используется делитель напряжения с коэффициентом передачи 0,01. Работа калибратора в диапазоне нагрузок обеспечивается калибровкой напряжения в плоскости подключения нагрузки с использованием узла детектор проходного типа. Погрешности калибратора при воспроизведении напряжения нормируются на выходных разъемах узла детектор про
ходного типа.
Конструктивно приборы выполнены в металлическом корпусе настольного типа. На лицевой панели прибора размещены органы управления, цветной дисплей, выходной разъем N-типа и разъем для подключения детектора проходного типа.
Общий вид калибратора Н5-10 и место нанесения знака утверждения типа представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки, заводского номера и даты выпуска представлены на рисунке 2.
Заводской номер, обеспечивающий однозначную идентификацию каждого экземпляра прибора, в виде цифрового обозначения, состоящего из трех арабских цифр, наносится на маркировочную наклейку типографским методом, размещаемой на задней панели калибратора, как показано на рисунке 2.
|
1000 «Гц | |
|
-■ | |
|
Г-. |
1.0В |
|
1 | |

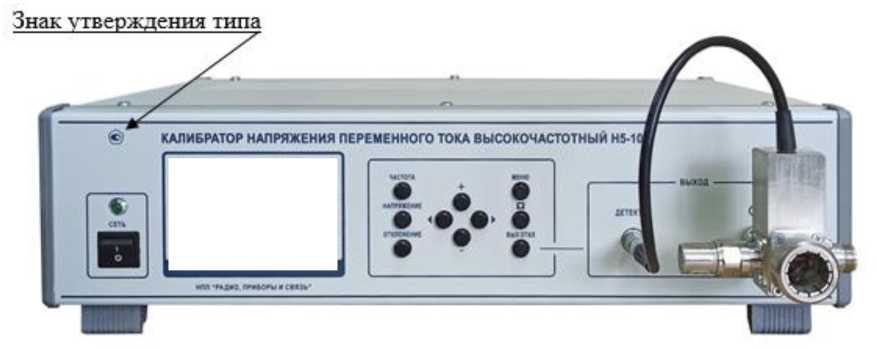

Рисунок 1 - Общий вид калибратора напряжения переменного тока Н5-10 и место нанесения знака утверждения типа
Места нанесения заводского номера

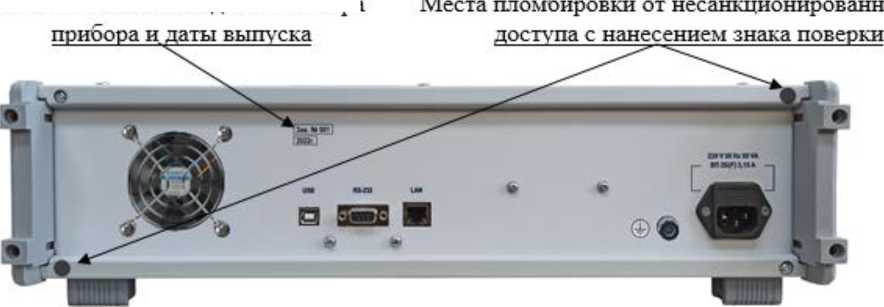

Рисунок 2 - Схема пломбировки от несанкционированного доступа с нанесением знака поверки, обозначение мест нанесения заводского номера и даты выпуска
приборов приведены в таблицах 2-5
Таблица 2 - Метрологические характеристики приборов
|
Наименование характеристики |
Значение |
|
Диапазон частот, МГц |
от 0,1 до 30 |
|
Номинальные значения фиксированных частот, МГц |
0,1; 0,3; 0,5; 1; 3; 5; 10; 15; 20; 30 |
|
Номинальные значения воспроизводимых напряжений, В |
0,001; 0,003; 0,005; 0,01; 0,03; 0,05; 0,1; 0,3; 0,5; 1,0; 3,0; 5,0; 10 |
|
Пределы допускаемой относительной погрешности воспроизведения напряжения |
значения приведены в таблице 3 |
|
Коэффициент гармоник выходного напряжения, % |
значения приведены в таблице 4 |
|
Диапазон устанавливаемых значений отклонения выходного напряжения относительно номинальных значений, % |
±10 |
|
Пределы допускаемой абсолютной погрешности установки номинальных значений фиксированных частот, Гц |
±(5^10-5 /н)* |
|
*где f„ - номинальное значение частоты, Гц | |
Таблица 3 - Пределы допускаемой относительной погрешности воспроизведения
напряжения (©о)
|
Номинальные значения напряжения, В |
Значение ©0, %, на частотах | ||||
|
0,1 МГц |
0,3 МГц |
0,5 МГц |
1 МГц |
3 МГц | |
|
0,3; 0,5; 1,0; 3,0; 5,0; 10 |
±0,03 |
±0,040 |
±0,05 |
±0,06 |
±0,10 |
|
0,1 |
±0,04 |
±0,045 |
±0,06 |
±0,10 |
±0,12 |
|
0,05 |
±0,05 |
±0,050 |
±0,07 |
±0,12 |
±0,20 |
|
0,03 |
±0,05 |
±0,050 |
±0,07 |
±0,15 |
±0,30 |
|
0,01 |
±0,10 |
±0,100 |
±0,15 |
±0,25 |
±0,30 |
|
0,005 |
±0,20 |
±0,200 |
±0,25 |
±0,40 |
±0,50 |
|
0,001; 0,003 |
±0,25 |
±0,250 |
±0,35 |
±0,70 |
±0,70 |
Продолжение таблицы 3
|
Номинальные значения напряжения, В |
Значение ©0, %, на частотах | ||||
|
5 МГц |
10 МГц |
15 МГц |
20 МГц |
30 МГц | |
|
0,3; 0,5; 1,0; 3,0; 5,0; 10 |
±0,10 |
±0,10 |
±0,10 |
±0,12 |
±0,12 |
|
0,1 |
±0,15 |
±0,20 |
±0,20 |
±0,20 |
±0,20 |
|
0,05 |
±0,30 |
±0,30 |
±0,30 |
±0,30 |
±0,30 |
|
0,03 |
±0,40 |
±0,40 |
±0,40 |
±0,40 |
±0,40 |
|
0,01 |
±0,40 |
±0,50 |
±0,50 |
±0,50 |
±0,50 |
|
0,005 |
±0,50 |
±0,60 |
±0,60 |
±0,60 |
±0,60 |
|
0,001; 0,003 |
±0,70 |
±0,70 |
±0,70 |
±0,70 |
±0,70 |
Таблица 4 -
выходного
|
Выходное напряжение |
Коэффициент гармоник, %, на частотах | ||
|
0,1; 0,3 МГц |
0,5; 1; 3; 5 МГц |
10; 15; 20; 30 МГц | |
|
до 10 В включ. |
0,01 |
0,02 |
0,03 |
Таблица 5 - Основные технические
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
220±22 |
|
- частота переменного тока, Гц |
50±0,5 |
|
Потребляемая мощность, В^А, не более |
60 |
|
Габаритные размеры, мм, не более | |
|
- высота |
140 |
|
- ширина |
495 |
|
- длина |
390 |
|
Масса, кг, не более |
9 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +20 до +26 |
|
- относительная влажность, % не более |
80 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
|
Средний срок службы, лет |
15 |
|
Средняя наработка на отказ, ч |
15000 |
