Номер по Госреестру СИ: 91466-24
91466-24 Калибраторы напряжения переменного тока широкополосные
(Н5-9)
Назначение средства измерений:
Калибраторы напряжения переменного тока широкополосные Н5-9 (далее по тексту -калибратор или прибор) предназначены для поверки и калибровки широкополосных вольтметров и милливольтметров переменного тока с выносными детекторными пробниками, измеряющих действующее (среднеквадратическое) значение напряжения в диапазоне частот от 10 кГц до 1500 МГц и диапазоне напряжений от 0,001 до 3 В.
Калибраторы Н5-9 в модификации Н5-9/1 предназначены для применения в качестве рабочих эталонов 1-го разряда в соответствии с Государственной поверочной схемой для средств измерений переменного электрического напряжения в диапазоне частот от 10 до 1500 МГц.
Калибраторы Н5-9 в модификации Н5-9/2 предназначены для применения в качестве рабочих эталонов 2-го разряда в соответствии с Государственной поверочной схемой для средств измерений переменного электрического напряжения в диапазоне частот от 30 до 1500 МГц.
Внешний вид.
Калибраторы напряжения переменного тока широкополосные
Рисунок № 1
Внешний вид.
Калибраторы напряжения переменного тока широкополосные
Рисунок № 2
Внешний вид.
Калибраторы напряжения переменного тока широкополосные
Рисунок № 3
Общие сведения
Дата публикации - 04.03.2024
Срок свидетельства - 28.02.2029
Номер записи - 193352
ID в реестре СИ - 1414894
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Н5-9/1,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Научно-производственное предприятие "Радио
Страна - РОССИЯ
Населенный пункт - приборы и связь" (ООО "НПП "Радио, приборы и связь"), г. Нижний Новгород
Уведомление о начале осуществления предпринимательской деятельности -
CREATE TABLE `foei_poverka` (`poverka_id` int(11) NOT NULL, `poverka_row` text NOT NULL) ENGINE=InnoDB DEFAULT CHARSET=utf8 ROW_FORMAT=COMPRESSED;
poverka_id - порядковый номер поверки в ФГИС АРШИН
poverka_row - данные о поверке в формате json
Данные в колонке poverka_row хранятся в HEX виде и для получения рабочего массива json их необходимо преобразовать из HEX в строку, приведенной ниже функцией.
function hexToStr($hex){
$string='';
for ($i=0; $i < strlen($hex)-1; $i+=2){
$string .= chr(hexdec($hex[$i].$hex[$i+1]));
}
return $string;
}
$arr =json_decode($homepage, true);
В случае, если архив дамп MySQL имеет приставку _bin, для преобразования следует использовать стандартную функцию hex2bin(), которая преобразует шестнадцатеричные данные в двоичные.
Бесплатный
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№568 от 2024.02.29 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Калибраторы напряжения переменного тока широкополосные (Н5-9)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Научно-производственное предприятие "Радио
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
71803-18 09.07.2029 |
Калибраторы модуляции, К2-101, К2-101АМ, К2-101ЧМ Общество с ограниченной ответственностью "Научно-производственное предприятие "Радио (РОССИЯ приборы и связь" (ООО "НПП "Радио, приборы и связь"), г. Нижний Новгород) |
ОТ МП |
1 год |
|
84627-22 03.03.2027 |
Калибраторы коэффициента гармоник, СК6-23 Общество с ограниченной ответственностью "Научно-производственное предприятие "Радио (РОССИЯ приборы и связь" (ООО "НПП "Радио, приборы и связь"), г. Нижний Новгород) |
ОТ МП |
2 года |
|
85186-22 |
Установки поверочные для средств измерений коэффициента гармоник, РЭКГ-2 Общество с ограниченной ответственностью "Научно-производственное предприятие "Радио (РОССИЯ приборы и связь" (ООО "НПП "Радио, приборы и связь"), г. Нижний Новгород) |
ОТ МП |
2 года |
|
85748-22 02.06.2027 |
Измерители модуляции, СК3-60 Общество с ограниченной ответственностью "Научно-производственное предприятие "Радио (РОССИЯ приборы и связь" (ООО "НПП "Радио, приборы и связь"), г. Нижний Новгород) |
ОТ МП |
2 года |
|
87297-22 10.11.2027 |
Милливольтметры высокочастотные, В3-102 Общество с ограниченной ответственностью "Научно-производственное предприятие "Радио (РОССИЯ приборы и связь" (ООО "НПП "Радио, приборы и связь"), г. Нижний Новгород) |
ОТ МП |
1 год |
|
88920-23 24.04.2028 |
Вольтметры высокочастотные, В3-100/1 Общество с ограниченной ответственностью "Научно-производственное предприятие "Радио (РОССИЯ приборы и связь" (ООО "НПП "Радио, приборы и связь"), г. Нижний Новгород) |
ОТ МП |
1 год |
|
91466-24 28.02.2029 |
Калибраторы напряжения переменного тока широкополосные , Н5-9 Общество с ограниченной ответственностью "Научно-производственное предприятие "Радио (РОССИЯ приборы и связь" (ООО "НПП "Радио, приборы и связь"), г. Нижний Новгород) |
ОТ МП |
1 год |
|
92578-24 04.07.2029 |
Калибраторы напряжения переменного тока высокочастотные, Н5-10 Общество с ограниченной ответственностью "Научно-производственное предприятие "Радио (РОССИЯ приборы и связь" (ООО "НПП "Радио, приборы и связь"), г. Нижний Новгород) |
ОТ МП |
1 год |
|
94334-25 |
Калибраторы напряжения переменного тока высокочастотные, Н5-9/Э Общество с ограниченной ответственностью "Научно-производственное предприятие "Радио (РОССИЯ приборы и связь" (ООО "НПП "Радио, приборы и связь"), г. Нижний Новгород) |
ОТ МП |
1 год |
|
94865-25 11.03.2030 |
Генераторы сигналов высокочастотные, Г4-238 Общество с ограниченной ответственностью "Научно-производственное предприятие "Радио (РОССИЯ приборы и связь" (ООО "НПП "Радио, приборы и связь"), г. Нижний Новгород) |
ОТ МП |
2 года |
Отчет позволяет вывести информацию о всех поверках, выполненных с применением аттестованных эталонов единиц величин.
На первом этапе работы отчета по поисковой фразе ищется один или несколько эталонов. Длина поисковой фразы должна быть не менее 5 символов. Поиск осуществляется по номеру эталона, названию, владельцу или номеру ГЭТ. Далее, щелкнув по колонке [количество поверок] можно перейти к списку поверок, выполненных с применением выбраненного эталона.
Кто поверяет Калибраторы напряжения переменного тока широкополосные (Н5-9)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 3 | 1 | 3 | 0 | 0 | 3 | 3 | 0 |
Стоимость поверки Калибраторы напряжения переменного тока широкополосные (Н5-9)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Калибраторы имеют встроенное программное обеспечение (далее по тексту - ПО) с идентификационными данными, приведенными в таблице 1.
Конструкция приборов исключает возможность несанкционированного влияния на встроенное ПО прибора и измерительную информацию. Встроенное ПО может быть установлено или переустановлено только на заводе-изготовителе с использованием специальных программно-технических средств.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - высокий в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
N5-9/1 |
N5-9/2 |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0.0 |
не ниже 1.0.0 |
Знак утверждения типа
Знак утверждения типананосится на переднюю панель прибора методом офсетной печати, на титульные листы руководства по эксплуатации и формуляров - типографским способом.
Комплектность средства измеренияТаблица 7 -
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в РПИС.411166.036РЭ «Калибраторы напряжения переменного тока широкополосные Н5-9», раздел 6 «Порядок работы».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 18 августа 2023 г. № 1706 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10"1 до 2409 Гц»;
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
РПИС.411166.036ТУ «Калибраторы напряжения переменного тока широкополосные Н5-9. Технические условия».
Правообладатель
Общество с ограниченной ответственностью «Научно-производственное предприятие
«Радио, приборы и связь» (ООО «НПП «Радио, приборы и связь»)
ИНН 5261004288
Юридический адрес: 603009, г. Нижний Новгород, пр-кт Гагарина, д. 168, оф. 310
Телефон (факс): (831) 466-17-77
Web-сайт: rpis.ru
E-mail: rpis@mail.ru
Изготовитель
Общество с ограниченной ответственностью «Научно-производственное предприятие
«Радио, приборы и связь» (ООО «НПП «Радио, приборы и связь»)
ИНН 5261004288
Адрес: 603009, г. Нижний Новгород, пр-кт Гагарина, д. 168, оф. 310
Телефон (факс): (831) 466-17-77
Web-сайт: rpis.ru
E-mail: rpis@mail.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области» (ФБУ «Нижегородский ЦСМ»)Адрес: 603950, г. Нижний Новгород, ул. Республиканская, д. 1
Телефон 8-800-200-22-14
Web-сайт: www.nncsm.ru
Е-mail: mail@nncsm.ru
Правообладатель
Общество с ограниченной ответственностью «Научно-производственное предприятие
«Радио, приборы и связь» (ООО «НПП «Радио, приборы и связь»)
ИНН 5261004288
Юридический адрес: 603009, г. Нижний Новгород, пр-кт Гагарина, д. 168, оф. 310
Телефон (факс): (831) 466-17-77
Web-сайт: rpis.ru
E-mail: rpis@mail.ru
Принцип действия калибраторов основан на формировании высокочастотного переменного напряжения синусоидальной формы с помощью синтезатора частоты, работающего на фиксированных частотах. Точность и стабильность амплитуды, формируемого высокочастотного напряжения калибратора в диапазоне св. 0,3 до 3 В поддерживается системой автоматического регулирования путем сравнения с стабильной амплитудой низкочастотного источника синусоидального напряжения. Значения напряжения на выходе калибратора в диапазоне от 0,001 до 0,3 В воспроизводятся точным масштабированием с помощью системы автоматического регулирования и двух декадных аттенюаторов. Точное воспроизведение напряжения в диапазоне нагрузок обеспечивается калибровкой напряжения в плоскости подключения нагрузки. Погрешности воспроизведения напряжения нормируются на выходном соединителе для подключения детекторных пробников.
Калибраторы выпускаются в двух модификациях Н5-9/1 и Н5-9/2 отличающихся точностью воспроизведения напряжения.
Конструктивно калибраторы выполнены в металлическом корпусе настольного типа.
На передней панели калибраторов размещены органы управления, подключения и цветной дисплей. На задней панели калибраторов размещены разъемы интерфейсов дистанционного управления USB, RS232, LAN, разъем выходного сигнала внутреннего опорного генератора, а также разъем для подключения кабеля питания.
Общий вид калибраторов и место нанесения знака утверждения типа приведены на рисунках 1 и 2.

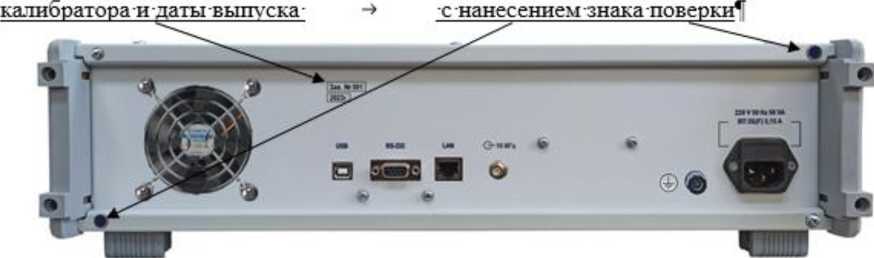

Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки, заводского номера и даты выпуска представлена на рисунке 3.
Заводской номер, обеспечивающий однозначную идентификацию каждого экземпляра калибратора, в виде цифрового обозначения, состоящего из трех арабских цифр, наносится на маркировочную наклейку типографским методом, размещаемой на задней панели калибратора, как показано на рисунке 3.

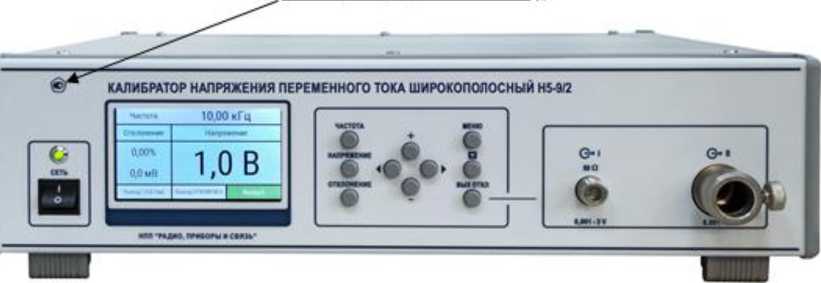

Рисунок 2 — Общий вид калибратора напряжения переменного тока Н5-9/2
и место нанесения знака утверждения типа
обозн
Места нанесения заводского номера- -» Места пломбировки от несанкционированного

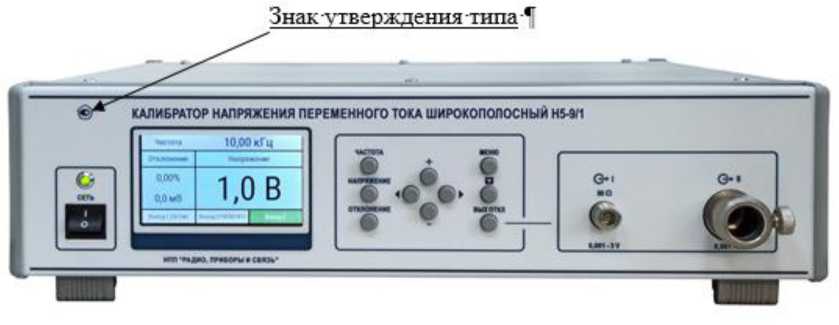

Рисунок 1 - Общий вид калибратора напряжения переменного тока Н5-9/1 и место нанесения знака утверждения типа
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Калибратор напряжения переменного тока широкополосный Н5-9/1 или Н5-9/2 |
РПИС.411166.036-1 или РПИС.411166.036-2 |
1 |
|
Комплект принадлежностей |
РПИС.411734.013 |
1 |
|
Руководство по эксплуатации |
РПИС.411166.036РЭ |
1 |
|
Формуляр |
РПИС.411166.036-1ФО или РПИС.411166.036-2ФО |
1 |
приборов приведены в таблицах 2-5
Таблица 2 - Метрологические характеристики калибраторов
|
Наименование характеристики |
Значение |
|
Номинальные значения частот сигналов, МГц |
0,01; 0,02; 0,05; 0,1; 0,3; 0,5; 1; 10; 30; 50; 100; 300; 600; 800; 1000 и 1500 |
|
Диапазон воспроизводимых среднеквадратических значений напряжения, В |
от 0,001 до 3,000 |
|
Дискретность установки номинальных значений напряжения, мВ
|
100 10 1 |
|
Пределы допускаемой основной относительной погрешности воспроизведения напряжения в нормальных условиях эксплуатации, % |
значения приведены в таблице 3 и 4 |
|
Коэффициент гармоник выходного напряжения, % |
значения приведены в таблице 5 |
|
Нестабильность выходного напряжения калибратора за 1 ч работы после самопрогрева в течение 1 ч, в долях от основной погрешности |
0,2 |
|
Пределы допускаемой дополнительной погрешности воспроизведения напряжения в рабочих условиях эксплуатации не превышают, в долях от пределов допускаемой основной погрешности |
0,5 |
|
Абсолютная погрешность установки частоты, Гц |
±(5-10"4/+0,1) * |
|
*где / - установленное значение частоты, Гц | |
Таблица 3 - Пределы допускаемой основной относительной погрешности воспроизведения напряжения в нормальных условиях эксплуатации калибратора Н5-9/1
|
Воспроизводимые значения напряжения, В |
Пределы допускаемой основной погрешности %, на частотах, МГц | |||||
|
0,01; 0,02; 0,05; 0,1 |
0,3; 0,5 |
1 |
10 |
30 |
50 | |
|
св. 0,3 до 3,0 включ. |
±0,15 |
±0,15 |
±0,15 |
±0,2 |
±0,18 |
±0,3 |
|
св. 0,1 до 0,3 включ. |
±0,15 |
±0,3 |
±0,3 |
±0,3 |
±0,3 |
±0,6 |
|
0,1 |
±0,2 |
±0,3 |
±0,3 |
±0,5 |
±0,5 |
±0,8 |
|
0,03 |
±0,3 |
±0,5 |
±0,6 |
±0,8 |
±0,8 |
±1,0 |
|
0,01 |
±0,4 |
±0,6 |
±0,8 |
±1,1 |
±1,1 |
±1,1 |
|
0,003 |
±0,6 |
±1,0 |
±1,0 |
±1,5 |
±1,5 |
±1,5 |
|
0,001 |
±0,6 |
±1,5 |
±1,5 |
±1,5 |
±1,5 |
±1,5 |
Продолжение таблицы 3
|
Воспроизводимые значения напряжения, В |
Пределы допускаемой основной погрешности %, на частотах, МГц | |||||
|
100 |
300 |
600 |
800 |
1000 |
1500 | |
|
св. 0,3 до 3,0 включ. |
±0,4 |
±0,4 |
±0,7 |
±0,9 |
±1,2 |
±3,0 |
|
св. 0,1 до 0,3 включ. |
±0,6 |
±0,8 |
±1,0 |
±1,2 |
±1,6 |
±3,0 |
|
0,1 |
±0,8 |
±1,0 |
±1,3 |
±1,4 |
±1,8 |
±4,0 |
|
0,03 |
±1,4 |
±2,5 |
±4,0 |
±4,6 |
±5,5 |
±6,5 |
|
0,01 |
±1,6 |
±2,5 |
±4,0 |
±5,0 |
±5,5 |
±7,0 |
|
0,003 |
±1,8 |
±3,0 |
±5,0 |
±6,0 |
±7,0 |
±8,0 |
|
0,001 |
±1,8 |
±3,0 |
±5,0 |
±6,0 |
±7,0 |
±8,0 |
Примечание. Пределы допускаемой основной относительной погрешности воспроизведения напряжения для уровней, находящихся внутри указанных значений, определяются линейной интерполяцией.
Таблица 4 - Пределы допускаемой основной относительной погрешности воспроизведения напряжения в нормальных условиях эксплуатации калибратора Н5-9/2
|
Воспроизводимые значения напряжения, В |
Пределы допускаемой основной погрешности %, на частотах, МГц | |||||
|
0,01; 0,02; 0,05; 0,1 |
0,3; 0,5 |
1 |
10 |
30 |
50 | |
|
св. 0,3 до 3,0 включ. |
±0,3 |
±0,3 |
±0,3 |
±0,3 |
±0,4 |
±0,8 |
|
св. 0,1 до 0,3 включ. |
±0,3 |
±0,3 |
±0,3 |
±1,0 |
±1,0 |
±1,6 |
|
0,1 |
±0,3 |
±0,3 |
±0,3 |
±1,0 |
±1,0 |
±1,6 |
|
0,03 |
±0,5 |
±0,6 |
±0,8 |
±2,4 |
±2,4 |
±2,5 |
|
0,01 |
±0,6 |
±0,8 |
±1,0 |
±2,5 |
±2,5 |
±2,5 |
|
0,003 |
±0,6 |
±1,5 |
±2,0 |
±3,0 |
±3,0 |
±3,0 |
|
0,001 |
±0,6 |
±1,5 |
±3,0 |
±3,0 |
±3,0 |
±3,0 |
Продолжение таблицы 4
|
Воспроизводимые значения напряжения, В |
Пределы допускаемой основной погрешности %, на частотах, МГц | |||||
|
100 |
300 |
600 |
800 |
1000 |
1500 | |
|
св. 0,3 до 3,0 включ. |
±0,9 |
±1,1 |
±1,8 |
±2,0 |
±2,5 |
±6,0 |
|
св. 0,1 до 0,3 включ. |
±1,6 |
±2,2 |
±2,6 |
±2,8 |
±3,6 |
±8,0 |
|
0,1 |
±1,6 |
±2,2 |
±2,6 |
±2,8 |
±3,6 |
±8,0 |
|
0,03 |
±3,0 |
±6,5 |
±8,0 |
±9,2 |
±11,0 |
±13,0 |
|
0,01 |
±3,5 |
±6,5 |
±8,0 |
±10,0 |
±11,0 |
±14,0 |
|
0,003 |
±3,6 |
±7,0 |
±10,0 |
±12,0 |
±14,0 |
±16,0 |
|
0,001 |
±3,6 |
±7,0 |
±10,0 |
±12,0 |
±14,0 |
±16,0 |
Примечание. Пределы допускаемой основной относительной погрешности воспроизведения напряжения для уровней, находящихся внутри указанных значений, определяются линейной интерполяцией.
Таблица 5 - Коэффициент гармоник выходного напряжения калибраторов
|
Частота, МГц |
от 0,01 до 0,5 |
1; 10; 30 |
от 50 до 300 |
600 |
800 |
1000 |
1500 |
|
Коэффициент гармоник, % |
0,07 |
0,1 |
0,2 |
0,35 |
0,45 |
0,6 |
1,5 |
Таблица 6 - Основные технические характеристики калибраторов
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
- напряжением переменного тока, В |
220±22 |
|
- частота переменного тока, Гц |
50±0,5 |
|
Потребляемая мощность, В^А, не более |
50 |
|
Габаритные размеры, мм, не более | |
|
- высота |
140 |
|
- ширина |
495 |
|
- длина |
410 |
|
Масса, кг, не более |
10 |
|
Нормальные условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от +15 до +25 |
|
- относительная влажность окружающего воздуха, %, не более |
80 |
|
- атмосферное давление, кПа |
от 84 до 106 |
|
Рабочие условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от +10 до +35 |
|
- относительная влажность окружающего воздуха при +25 °С, %, не более |
80 |
|
- атмосферное давление, кПа |
от 84 до 106 |
|
Средний срок службы, лет |
15 |
|
Средняя наработка на отказ, ч |
15000 |
